Многополосный комбайнер: 600–803 + 880–960 + 1710–1880 + 1920–2170 + 2300–2400 + 2500–2690 + 3300–3800 МГц.
О модели

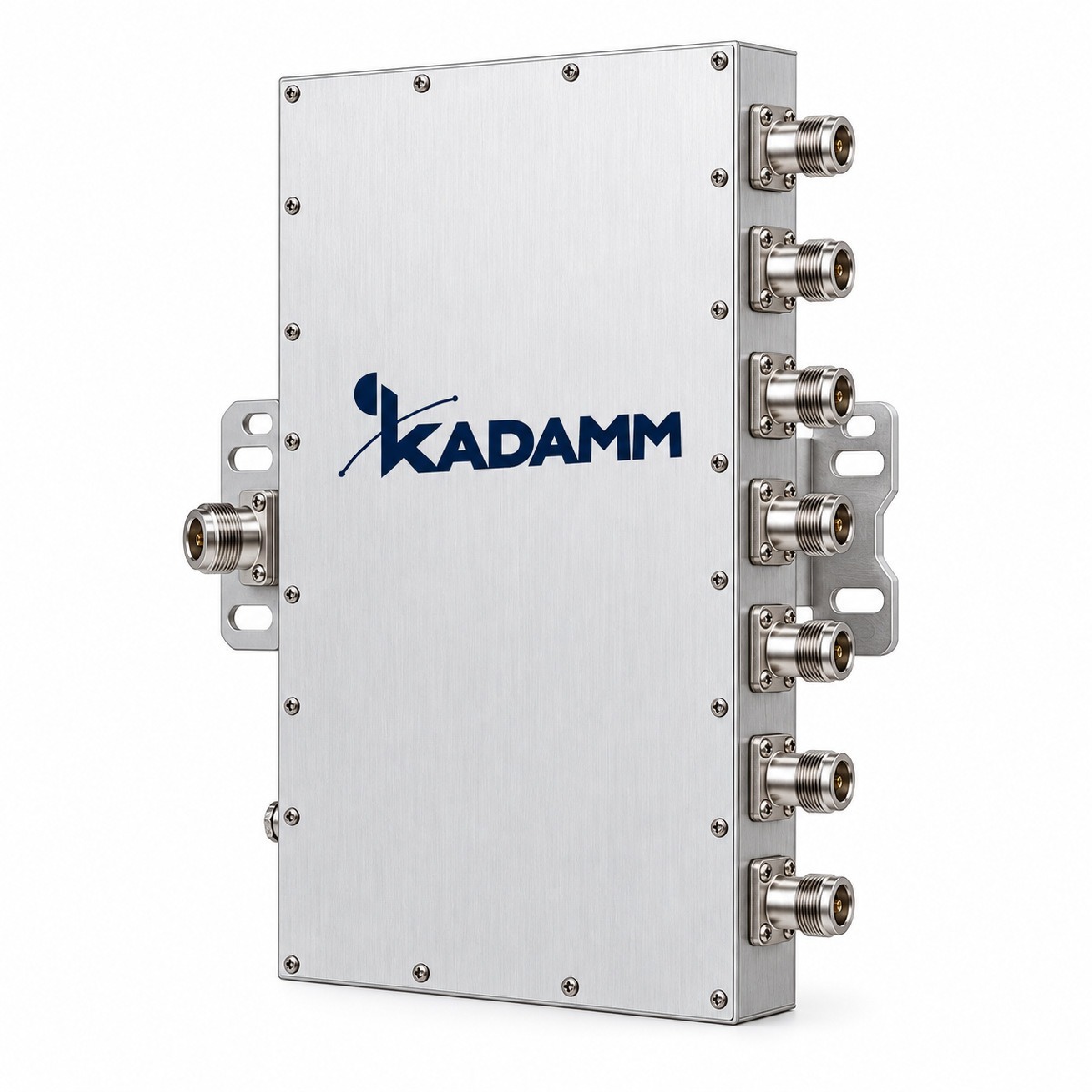

KADAMM КМ-7-01 — многополосный комбайнер. Комбайнер (многополосный сумматор, мультиплексор) объединяет сигналы разных частотных полос в один тракт: внутри — частотно-избирательные фильтры, и каждая полоса проходит со своего входа на общий выход с малым вносимым ослаблением (0,3±0,1 дБ (600–803, 880–960, 3300–3800 МГц), 0,4±0,1 дБ (1710–1880 МГц), 0,4±0,2 дБ (1920–2170, 2300–2400, 2500–2690 МГц)).
Полосы входов — 600–803 + 880–960 + 1710–1880 + 1920–2170 + 2300–2400 + 2500–2690 + 3300–3800 МГц. Они фиксированы конструкцией: радиомодуль подключают к входу своей полосы, а на общий выход ставят антенну или распределительную сеть.
В отличие от гибридного моста частотный комбайнер не делит мощность пополам: потерь 3 дБ на объединение нет, а развязка между входами (≥50 дБ (600–803, 880–960 МГц), ≥70 дБ (остальные полосы)) не даёт передатчикам разных полос мешать друг другу.
Основные параметры тракта: вносимое ослабление — 0,3±0,1 дБ (600–803, 880–960, 3300–3800 МГц), 0,4±0,1 дБ (1710–1880 МГц), 0,4±0,2 дБ (1920–2170, 2300–2400, 2500–2690 МГц); КСВН — ≤1,3; допустимая мощность — 250 Вт; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Интермодуляция — ≤−155 дБн при 2×43 дБм. Когда через устройство одновременно проходят несколько мощных несущих, на нелинейностях контактов и материалов рождаются продукты интермодуляции; продукты третьего порядка попадают в полосы приёма и поднимают шум базовых станций. Поэтому в многооператорских системах и DAS все пассивные элементы и разъёмы берут с низкой интермодуляцией — один «грязный» элемент портит весь тракт.
Конструкция и монтаж: разъёмы — розетка 4.3-10; масса — ≤4,5 кг; исполнение — IP66, помещение и улица; рабочая температура — −10 … +65 °C.
Конструкция и материалы
Из чего собран узел и как он защищён.
- Масса: ≤4,5 кг.
- Разъёмы: розетка 4.3-10; разъём 4.3-10 — компактный разъём 50 Ом для трактов с низкой интермодуляцией, электрический контакт у него не зависит от силы затяжки гайки.
- Исполнение: IP66, помещение и улица; IP66: полная пыленепроницаемость, защита от сильных струй воды (ГОСТ 14254-2015).
Технические характеристики
Паспортные параметры модели по группам.
Электрические параметры
| Параметр | Значение |
|---|---|
| Диапазоны портов | 600–803 + 880–960 + 1710–1880 + 1920–2170 + 2300–2400 + 2500–2690 + 3300–3800 МГц |
| Вносимые потери | 0,3±0,1 дБ (600–803, 880–960, 3300–3800 МГц), 0,4±0,1 дБ (1710–1880 МГц), 0,4±0,2 дБ (1920–2170, 2300–2400, 2500–2690 МГц) |
| Развязка между портами | ≥50 дБ (600–803, 880–960 МГц), ≥70 дБ (остальные полосы) |
| КСВН | ≤1,3 |
| PIM3 | ≤−155 дБн при 2×43 дБм |
| Мощность | 250 Вт |
| Волновое сопротивление | 50 Ом |
Конструкция и условия работы
| Параметр | Значение |
|---|---|
| Разъёмы | розетка 4.3-10 |
| Масса | ≤4,5 кг |
| Рабочая температура | −10 … +65 °C |
| Исполнение | IP66, помещение и улица |
Как читать характеристики
Что значат главные строки таблицы для проектировщика — на цифрах этой модели.
Исполнения
КАДАММ КМ-7-01 выпускается в одном исполнении: исполнение — IP66, помещение и улица.
Вариант с другими разъёмами или креплением обсуждается при заказе — назовите его менеджеру вместе с артикулом.
Поддерживаемые диапазоны
В полосы КМ-7-01 попадает 10 диапазонов 3GPP, применяемых в России.
Диапазон считается поддерживаемым, если обе его полосы — приёма и передачи — целиком лежат внутри рабочей полосы порта.
| Порт | Полоса | Диапазоны 3GPP |
|---|---|---|
| Порт 1 | 600–803 МГц | B28/n28 |
| Порт 2 | 880–960 МГц | B8/n8 |
| Порт 3 | 1710–1880 МГц | B3/n3 |
| Порт 4 | 1920–2170 МГц | B1/n1 |
| Порт 5 | 2300–2400 МГц | B40/n40 |
| Порт 6 | 2500–2690 МГц | B7/n7, B38/n38 |
| Порт 7 | 3300–3800 МГц | B42/n78, B43/n78, n78 |
Сети и стандарты в полосе
Применение
Комбайнеры ставят на базовых станциях и в DAS, чтобы вести несколько диапазонов по одному фидеру к общей многодиапазонной антенне, сокращая число кабелей и антенн.
Где узел стоит в тракте.
Комбайнер стоит между выходами оборудования разных диапазонов и общим фидером: в начале распределённой системы, у базовой станции или на мачте, где несколько систем делят одну антенну. В обратную сторону тот же узел разводит полосы из одного кабеля по разным портам.
Место установки по исполнению: IP66, помещение и улица; рабочая температура от −10 до +65 °C.
Сценарии по отраслям
Где модель применяют чаще всего.
Схема включения
Как модель включается в тракт.
Систему каждого диапазона заводят на свой вход: порт 1 — 600–803 МГц; порт 2 — 880–960 МГц; порт 3 — 1710–1880 МГц; порт 4 — 1920–2170 МГц; порт 5 — 2300–2400 МГц; порт 6 — 2500–2690 МГц; порт 7 — 3300–3800 МГц. На общем порту полосы складываются и уходят в один кабель.
Сигнал каждой полосы теряет на проходе 0,3±0,1 дБ (600–803, 880–960, 3300–3800 МГц), 0,4±0,1 дБ (1710–1880 МГц), 0,4±0,2 дБ (1920–2170, 2300–2400, 2500–2690 МГц).
Развязка не менее 50 дБ (600–803, 880–960 МГц), не менее 70 дБ (остальные полосы) означает, что передатчик одного порта почти не нагружает соседний.
Расчётный пример
Пример расчёта уровней на данных этой модели.
- Исходные данные (пример): на каждый из 7 входов КМ-7-01 приходит несущая 43 дБм (20 Вт) — условие, при котором в данных задана интермодуляция.
- Суммарная средняя мощность: 7 × 20 Вт = 140 Вт; допустимая — 250 Вт, запас в 1,8 раза (2,5 дБ).
- Интермодуляция: 43 дБм − 155 дБ = −112 дБм — на 155 дБ ниже каждой из несущих.
Входные уровни здесь — пример; для объекта баланс уровней считают по фактическим мощностям источников и длинам линий.
Монтаж и подключение
Что учесть при установке и подключении.
- Перед подключением сверьте полосы портов: порт 1 — 600–803 МГц; порт 2 — 880–960 МГц; порт 3 — 1710–1880 МГц; порт 4 — 1920–2170 МГц; порт 5 — 2300–2400 МГц; порт 6 — 2500–2690 МГц; порт 7 — 3300–3800 МГц; общий порт идёт к антенне или в магистраль.
- Под крепёж учитывайте габариты по исполнению и массу ≤4,5 кг.
- Разъёмы розетка 4.3-10: ответные берут той же серии и затягивают ключом с ограничением момента — значение по паспорту разъёма.
- На улице разъёмы после затяжки герметизируют: слой изоляционной ленты, поверх — самовулканизирующаяся лента или термоусадка.
- Неиспользуемые порты закрывают согласованной нагрузкой 50 Ом.
На что смотреть при подборе
Что проверить до заказа.
Чем отличается от похожих
Ближайшие модели того же вида в линейке KADAMM и их главные отличия от КМ-7-01.
- КАДАММ КМ-6-02: полоса 600–3800 МГц (6 участков; подробно — в разделе «Поддерживаемые диапазоны»); развязка между портами не менее 50 дБ (600–960 МГц), не менее 70 дБ (остальные полосы).
- КАДАММ КМ-6-01: полоса 600–3800 МГц (6 участков; подробно — в разделе «Поддерживаемые диапазоны»); PIM3 не более −160 дБн.
- КАДАММ КМ-5-02: полоса 698–3800 МГц (5 участков; подробно — в разделе «Поддерживаемые диапазоны»); PIM3 не более −160 дБн.
Модели серии выбирают по тому, какие системы сводятся в фидер: полосы портов должны охватить все частоты, а число портов — число диапазонов.
Сравнение с похожими моделями KADAMM
Таблица сводит КМ-7-01 и ближайшие по полосе модели того же вида — по строкам, в которых они различаются.
| Параметр | КМ-7-01 | КМ-6-02 | КМ-6-01 | КМ-5-02 | КМ-3-06 |
|---|---|---|---|---|---|
| КСВН | ≤1,3 | ≤1,3 | — | — | — |
| PIM3 | ≤−155 дБн при 2×43 дБм | ≤−155 дБн при 2×43 дБм | ≤−160 дБн | ≤−160 дБн | ≤−160 дБн |
| Мощность | 250 Вт | 250 Вт | — | — | — |
| Разъёмы | розетка 4.3-10 | розетка 4.3-10 | N / 4.3-10 / 7-16, розетка | 4.3-10, розетка | N / 4.3-10 / 7-16, розетка |
| Масса | ≤4,5 кг | ≤4 кг | — | — | — |
| Рабочая температура | −10 … +65 °C | −10 … +65 °C | — | — | — |
| Карточка | эта модель | Открыть | Открыть | Открыть | Открыть |
Документация и поставка
Что входит в поставку и как получить расчёт.
Комплект
- Многополосный комбайнер КАДАММ КМ-7-01 с разъёмами: розетка 4.3-10
- паспорт изделия
- сертификаты и декларации — по запросу
Документы и расчёт
Техническое описание серии КМ-7-01 и каталог KADAMM «ВЧ-оборудование и антенны» — файлами в блоке документов этой страницы.
Для расчёта тракта пришлите схему объекта или поэтажные планы, перечень систем с полосами и мощностями источников, число антенн и длины кабельных линий — инженер KADAMM посчитает баланс уровней и подберёт узлы. Почта info@kadamm.com, телефон 8-499-213-05-16.
KADAMM (КАДАММ) разрабатывает и производит пассивные компоненты для распределённых систем связи и базовых станций.
Перемычки с нужными разъёмами для подключения — в разделе «Кабельные сборки».
