Комбайнер: 703–788 / 791–862 / 880–960 / 1710–1880 / 1920–2170 / 2500–2690 МГц.
Что представляет собой устройство

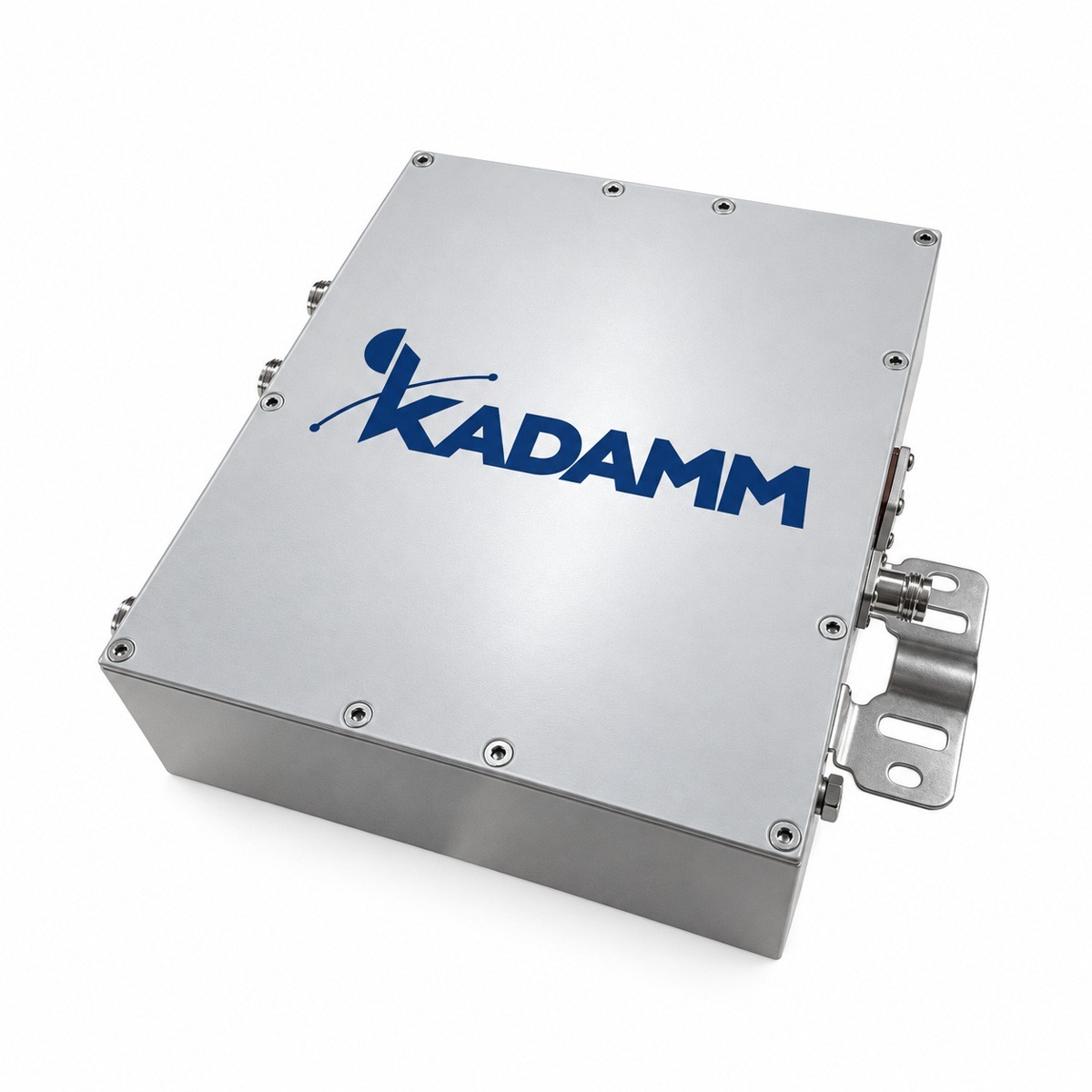

KADAMM КМ-6-07 — комбайнер. Комбайнер (многополосный сумматор, мультиплексор) объединяет сигналы разных частотных полос в один тракт: внутри — частотно-избирательные фильтры, и каждая полоса проходит со своего входа на общий выход с малым вносимым ослаблением (≤1,5 дБ / ≤0,5 дБ).
Полосы входов — 703–788 / 791–862 / 880–960 / 1710–1880 / 1920–2170 / 2500–2690 МГц. Они фиксированы конструкцией: радиомодуль подключают к входу своей полосы, а на общий выход ставят антенну или распределительную сеть.
В отличие от гибридного моста частотный комбайнер не делит мощность пополам: потерь 3 дБ на объединение нет, а развязка между входами (≥35 / ≥50 дБ) не даёт передатчикам разных полос мешать друг другу.
Основные параметры тракта: вносимое ослабление — ≤1,5 дБ / ≤0,5 дБ; КСВН — ≤1,30; допустимая мощность — 200 Вт; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Интермодуляция — ≤−153 дБн. Когда через устройство одновременно проходят несколько мощных несущих, на нелинейностях контактов и материалов рождаются продукты интермодуляции; продукты третьего порядка попадают в полосы приёма и поднимают шум базовых станций. Поэтому в многооператорских системах и DAS все пассивные элементы и разъёмы берут с низкой интермодуляцией — один «грязный» элемент портит весь тракт.
Конструкция и монтаж: разъёмы — 4.3-10 (розетка); размеры — 307 × 251 × 116 мм; масса — 8,00 кг; исполнение — IP67; рабочая температура — −40…+65 °C.
Чем отличается от похожих моделей KADAMM
Сравните таблицы характеристик KADAMM КМ-6-07 и KADAMM КМ-6-06: число входов, разъёмы и способ крепления у моделей могут различаться.
- Полосы 703–788, 791–862, 880–960, 1710–1880, 1920–2170 и 2500–2690 МГц, у КМ-5-11 — 690–862, 880–960, 1710–1880, 1920–2170 и 2490–2690 МГц
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 703–788, 791–862, 880–960, 1710–1880, 1920–2170 и 2500–2690 МГц, у КМ-5-12 — 690–862, 880–960, 1710–1880, 1920–2170 и 2490–2690 МГц
- Разъём 4.3-10 (розетка), у КМ-5-12 — N (розетка)
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу КМ-6-07 с запасом по краям.
Согласование КМ-6-07 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 703–788 / 791–862 / 880–960 / 1710–1880 / 1920–2170 / 2500–2690 МГц |
| Мощность | 200 Вт |
| Волновое сопротивление | 50 Ом |
| PIM3 | ≤−153 дБн |
| Вносимые потери | ≤1,5 дБ / ≤0,5 дБ |
| КСВН | ≤1,30 |
| Развязка / подавление | ≥35 / ≥50 дБ |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | 4.3-10 (розетка) |
| Габариты | 307 × 251 × 116 мм |
| Масса | 8,00 кг |
| Температура эксплуатации | −40…+65 °C |
| Степень защиты | IP67 |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B20 / n20 | 832–862 | 791–821 | FDD | LTE 800 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
| B7 / n7 | 2500–2570 | 2620–2690 | FDD | LTE 2600 FDD |
| B38 / n38 | 2570–2620 | та же полоса | TDD | LTE TDD 2600 |
Стандарты
- ГОСТ Р 51318.11 — документ, на который ссылается техническое описание КМ-6-07.
- IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение из таблицы для КМ-6-07.
Применение
Комбайнеры ставят на базовых станциях и в DAS, чтобы вести несколько диапазонов по одному фидеру к общей многодиапазонной антенне, сокращая число кабелей и антенн.
Сети и службы в полосах КМ-6-07:
Перед заказом KADAMM КМ-6-07 сверьте с проектом:
- Частоты оборудования — внутри 703–788, 791–862, 880–960, 1710–1880, 1920–2170 и 2500–2690 МГц
- Разъёмы — 4.3-10 (розетка)
Как подобрать модель под объект
Монтаж и подключение
- Разъёмы — 4.3-10 (розетка).
- Разъёмы КМ-6-07 на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
- Корпус и крепление КМ-6-07 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Изделие выбранного исполнения
Документация и поставка
Документы
Техописание и каталог
Техническое описание КМ-6-07 и каталог KADAMM лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM КМ-6-07 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора КМ-6-07 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM КМ-6-07 | KADAMM КМ-6-06 | KADAMM КМ-5-11 | KADAMM КМ-5-12 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 703–788, 791–862, 880–960, 1710–1880, 1920–2170 и 2500–2690 МГц | 703–788, 791–862, 880–960, 1710–1880, 1920–2170 и 2500–2690 МГц | 690–862, 880–960, 1710–1880, 1920–2170 и 2490–2690 МГц | 690–862, 880–960, 1710–1880, 1920–2170 и 2490–2690 МГц |
| Порты | 1 | 1 | 1 | 1 |
| Масса | 8,00 кг | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера |
| Страница | Эта модель | Открыть | Открыть | Открыть |
