Многополосный комбайнер: 791–862 + 880–960 + 1710–1880 + 1920–2170 + 2300–2400 + 2500–2690 МГц.
О модели

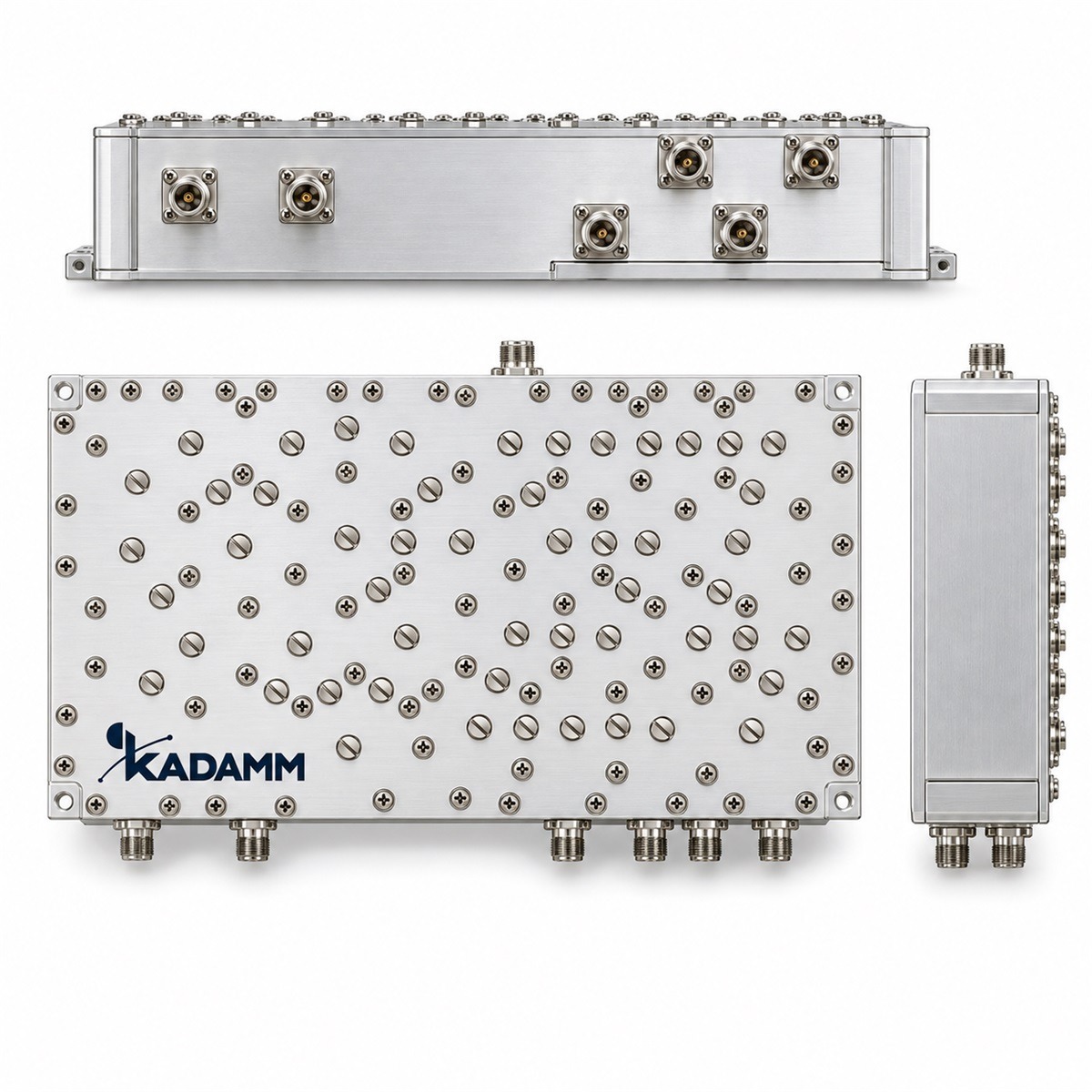

KADAMM КМ-6-03 — многополосный комбайнер. Комбайнер (многополосный сумматор, мультиплексор) объединяет сигналы разных частотных полос в один тракт: внутри — частотно-избирательные фильтры, и каждая полоса проходит со своего входа на общий выход с малым вносимым ослаблением (≤1,1 дБ).
Полосы входов — 791–862 + 880–960 + 1710–1880 + 1920–2170 + 2300–2400 + 2500–2690 МГц. Они фиксированы конструкцией: радиомодуль подключают к входу своей полосы, а на общий выход ставят антенну или распределительную сеть.
В отличие от гибридного моста частотный комбайнер не делит мощность пополам: потерь 3 дБ на объединение нет.
Основные параметры тракта: вносимое ослабление — ≤1,1 дБ; КСВН — ≤1,40; допустимая мощность — 100 Вт (максимальная); волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Конструкция и монтаж: разъёмы — розетка SMA; масса — 3 кг; рабочая температура — 0 … +55 °C.
Ключевые особенности
Главное, что выделяет модель по паспортным данным.
Неравномерность в полосе ≤0,5 дБ — уровень почти не зависит от частоты внутри полосы.
Заграждение: ≥30 дБ.
Термины и параметры — по ГОСТ 18238-72 и ГОСТ 23221-78; полный список — в таблице характеристик.
Конструкция и материалы
Из чего собран узел и как он защищён.
- Масса: 3 кг.
- Разъёмы: розетка SMA; разъём SMA — малогабаритный резьбовой разъём для слаботочных цепей и приборов; присоединительные размеры — по IEC 61169-15.
Технические характеристики
Паспортные параметры модели по группам.
В спецификациях модель указывают как «комбайнер мультидиапазонный (частотно-разделительное устройство)».
Электрические параметры
| Параметр | Значение |
|---|---|
| Диапазоны портов | 791–862 + 880–960 + 1710–1880 + 1920–2170 + 2300–2400 + 2500–2690 МГц |
| Вносимые потери | ≤1,1 дБ |
| Неравномерность в полосе | ≤0,5 дБ |
| Подавление / развязка | ≥30 дБ |
| КСВН | ≤1,40 |
| Мощность | 100 Вт (максимальная) |
| Волновое сопротивление | 50 Ом |
Конструкция и условия работы
| Параметр | Значение |
|---|---|
| Разъёмы | розетка SMA |
| Рабочая температура | 0 … +55 °C |
| Масса | 3 кг |
Соответствие нормативной базе
| Параметр | Значение |
|---|---|
| Наименование по номенклатуре РФ | Комбайнер мультидиапазонный (частотно-разделительное устройство) |
| Присоединительные размеры соединителей | SMA — IEC 61169-15 (МЭК 169-15); отечественный тип IX того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М6×0,75, с SMA стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Как читать характеристики
Что значат главные строки таблицы для проектировщика — на цифрах этой модели.
Исполнения
КАДАММ КМ-6-03 выпускается в одном исполнении: разъёмы — розетка SMA.
Вариант с другими разъёмами или креплением обсуждается при заказе — назовите его менеджеру вместе с артикулом.
| Артикул | Порты / Потери / Мощность |
|---|---|
| КАДАММ КМ-6-03 | 791–862 + 880–960 + 1710–1880 + 1920–2170 + 2300–2400 + 2500–2690 МГц / ≤1,1 дБ / 100 Вт |
Поддерживаемые диапазоны
В полосы КМ-6-03 попадает 7 диапазонов 3GPP, применяемых в России.
Диапазон считается поддерживаемым, если обе его полосы — приёма и передачи — целиком лежат внутри рабочей полосы порта.
| Порт | Полоса | Диапазоны 3GPP |
|---|---|---|
| Порт 1 | 791–862 МГц | B20/n20 |
| Порт 2 | 880–960 МГц | B8/n8 |
| Порт 3 | 1710–1880 МГц | B3/n3 |
| Порт 4 | 1920–2170 МГц | B1/n1 |
| Порт 5 | 2300–2400 МГц | B40/n40 |
| Порт 6 | 2500–2690 МГц | B7/n7, B38/n38 |
Сети и стандарты в полосе
Применение
Комбайнеры ставят на базовых станциях и в DAS, чтобы вести несколько диапазонов по одному фидеру к общей многодиапазонной антенне, сокращая число кабелей и антенн.
Где узел стоит в тракте.
Комбайнер стоит между выходами оборудования разных диапазонов и общим фидером: в начале распределённой системы, у базовой станции или на мачте, где несколько систем делят одну антенну. В обратную сторону тот же узел разводит полосы из одного кабеля по разным портам.
Сценарии по отраслям
Где модель применяют чаще всего.
Схема включения
Как модель включается в тракт.
Систему каждого диапазона заводят на свой вход: порт 1 — 791–862 МГц; порт 2 — 880–960 МГц; порт 3 — 1710–1880 МГц; порт 4 — 1920–2170 МГц; порт 5 — 2300–2400 МГц; порт 6 — 2500–2690 МГц. На общем порту полосы складываются и уходят в один кабель.
Сигнал каждой полосы теряет на проходе не более 1,1 дБ.
Развязка не менее 30 дБ означает, что передатчик одного порта почти не нагружает соседний.
Расчётный пример
Пример расчёта уровней на данных этой модели.
- Исходные данные (пример): на каждый из 6 входов КМ-6-03 приходит несущая 43 дБм (20 Вт).
- Уровень каждой несущей на общем порту: 43 дБм − 1,1 дБ = 41,9 дБм.
- Суммарная мощность 120 Вт превышает допустимую 100 Вт — уровни нужно снизить.
Входные уровни здесь — пример; для объекта баланс уровней считают по фактическим мощностям источников и длинам линий.
Монтаж и подключение
Что учесть при установке и подключении.
- Перед подключением сверьте полосы портов: порт 1 — 791–862 МГц; порт 2 — 880–960 МГц; порт 3 — 1710–1880 МГц; порт 4 — 1920–2170 МГц; порт 5 — 2300–2400 МГц; порт 6 — 2500–2690 МГц; общий порт идёт к антенне или в магистраль.
- Под крепёж учитывайте габариты по исполнению и массу 3 кг.
- Разъёмы розетка SMA: ответные берут той же серии и затягивают ключом с ограничением момента — значение по паспорту разъёма.
- Неиспользуемые порты закрывают согласованной нагрузкой 50 Ом.
На что смотреть при подборе
Что проверить до заказа.
Чем отличается от похожих
Ближайшие модели того же вида в линейке KADAMM и их главные отличия от КМ-6-03.
- КАДАММ КМ-5-10: полоса 790–2700 МГц (5 участков; подробно — в разделе «Поддерживаемые диапазоны»); вносимые потери не более 0,5 дБ.
- КАДАММ КМ-4-02: полоса 694–2690 МГц (4 участка; подробно — в разделе «Поддерживаемые диапазоны»); вносимые потери не более 0,3–0,37 дБ.
- КАДАММ КМ-5-01: полоса 600–2700 МГц (5 участков; подробно — в разделе «Поддерживаемые диапазоны»); вносимые потери не более 0,4 дБ.
Модели серии выбирают по тому, какие системы сводятся в фидер: полосы портов должны охватить все частоты, а число портов — число диапазонов.
Сравнение с похожими моделями KADAMM
Таблица сводит КМ-6-03 и ближайшие по полосе модели того же вида — по строкам, в которых они различаются.
| Параметр | КМ-6-03 | КМ-5-10 | КМ-4-02 | КМ-5-01 | КМ-3-04 |
|---|---|---|---|---|---|
| Вносимые потери | ≤1,1 дБ | ≤0,5 дБ | ≤0,3–0,37 дБ | ≤0,4 дБ | ≤0,3 / ≤0,5 / ≤0,5 дБ |
| КСВН | ≤1,40 | ≤1,22 | — | — | — |
| Мощность | 100 Вт (максимальная) | 200 Вт средняя | — | — | — |
| Разъёмы | розетка SMA | розетка 4.3-10 | 4.3-10, розетка | 4.3-10 / 7-16, розетка | 4.3-10, розетка |
| Рабочая температура | 0 … +55 °C | −20 … +65 °C | — | — | — |
| Масса | 3 кг | 4 кг | — | — | — |
| Карточка | эта модель | Открыть | Открыть | Открыть | Открыть |
Документация и поставка
Что входит в поставку и как получить расчёт.
Комплект
- Многополосный комбайнер КАДАММ КМ-6-03 с разъёмами: розетка SMA
- паспорт изделия
- сертификаты и декларации — по запросу
Документы и расчёт
Техническое описание серии КМ-6-03 и каталог KADAMM «ВЧ-оборудование и антенны» — файлами в блоке документов этой страницы.
Для расчёта тракта пришлите схему объекта или поэтажные планы, перечень систем с полосами и мощностями источников, число антенн и длины кабельных линий — инженер KADAMM посчитает баланс уровней и подберёт узлы. Почта info@kadamm.com, телефон 8-499-213-05-16.
