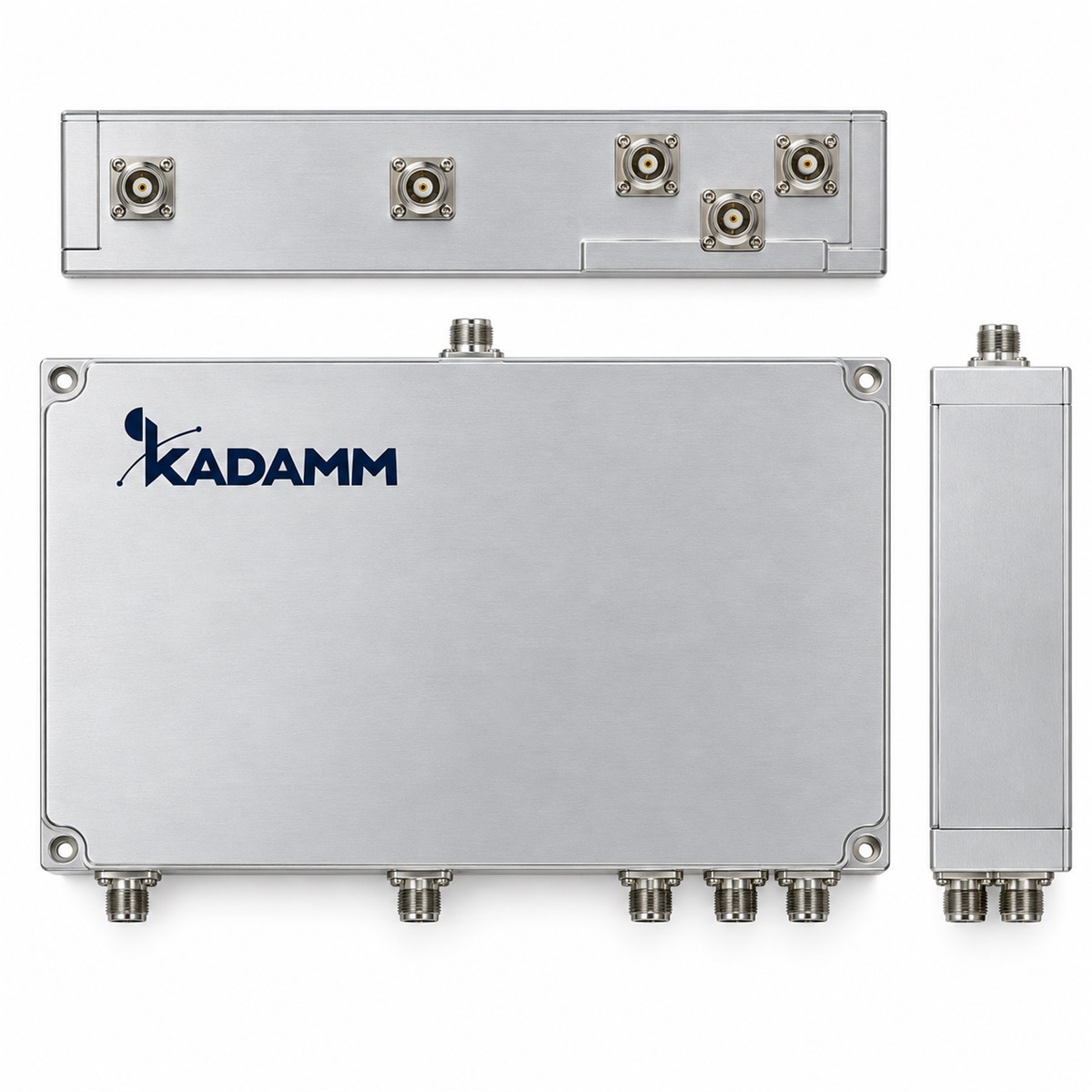

Многополосный комбайнер: 832–862 + 880–915 + 1710–1785 + 1920–1980 + 2500–2570 МГц.
О модели
KADAMM КМ-5-08 — многополосный комбайнер. Комбайнер (многополосный сумматор, мультиплексор) объединяет сигналы разных частотных полос в один тракт: внутри — частотно-избирательные фильтры, и каждая полоса проходит со своего входа на общий выход с малым вносимым ослаблением (≤1,3 дБ (832–862 МГц), ≤1,3 дБ (880–915 МГц), ≤1,0 дБ (1710–1785 МГц), ≤0,8 дБ (1920–1980 МГц), ≤0,8 дБ (2500–2570 МГц)).
Полосы входов — 832–862 + 880–915 + 1710–1785 + 1920–1980 + 2500–2570 МГц. Они фиксированы конструкцией: радиомодуль подключают к входу своей полосы, а на общий выход ставят антенну или распределительную сеть.
В отличие от гибридного моста частотный комбайнер не делит мощность пополам: потерь 3 дБ на объединение нет.
Основные параметры тракта: вносимое ослабление — ≤1,3 дБ (832–862 МГц), ≤1,3 дБ (880–915 МГц), ≤1,0 дБ (1710–1785 МГц), ≤0,8 дБ (1920–1980 МГц), ≤0,8 дБ (2500–2570 МГц); КСВН — ≤1,40; допустимая мощность — 100 Вт (максимальная); волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Конструкция и монтаж: разъёмы — розетка SMA; масса — 2,5 кг; рабочая температура — −30 … +55 °C.
Ключевые особенности
Главное, что выделяет модель по паспортным данным.
Неравномерность в полосе ≤0,6 дБ — уровень почти не зависит от частоты внутри полосы.
Заграждение: от ≥20 до ≥80 дБ в зависимости от порта и полосы (по запросу).
Термины и параметры — по ГОСТ 18238-72 и ГОСТ 23221-78; полный список — в таблице характеристик.
Конструкция и материалы
Из чего собран узел и как он защищён.
- Масса: 2,5 кг.
- Разъёмы: розетка SMA; разъём SMA — малогабаритный резьбовой разъём для слаботочных цепей и приборов; присоединительные размеры — по IEC 61169-15.
Технические характеристики
Паспортные параметры модели по группам.
В спецификациях модель указывают как «комбайнер мультидиапазонный (частотно-разделительное устройство)».
Электрические параметры
| Параметр | Значение |
|---|---|
| Диапазоны портов | 832–862 + 880–915 + 1710–1785 + 1920–1980 + 2500–2570 МГц |
| Вносимые потери | ≤1,3 дБ (832–862 МГц), ≤1,3 дБ (880–915 МГц), ≤1,0 дБ (1710–1785 МГц), ≤0,8 дБ (1920–1980 МГц), ≤0,8 дБ (2500–2570 МГц) |
| Неравномерность в полосе | ≤0,6 дБ |
| Подавление / развязка | от ≥20 до ≥80 дБ в зависимости от порта и полосы (по запросу) |
| КСВН | ≤1,40 |
| Мощность | 100 Вт (максимальная) |
| Волновое сопротивление | 50 Ом |
Конструкция и условия работы
| Параметр | Значение |
|---|---|
| Разъёмы | розетка SMA |
| Рабочая температура | −30 … +55 °C |
| Масса | 2,5 кг |
Соответствие нормативной базе
| Параметр | Значение |
|---|---|
| Наименование по номенклатуре РФ | Комбайнер мультидиапазонный (частотно-разделительное устройство) |
| Присоединительные размеры соединителей | SMA — IEC 61169-15 (МЭК 169-15); отечественный тип IX того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М6×0,75, с SMA стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Как читать характеристики
Что значат главные строки таблицы для проектировщика — на цифрах этой модели.
Исполнения
КАДАММ КМ-5-08 выпускается в одном исполнении: разъёмы — розетка SMA.
Вариант с другими разъёмами или креплением обсуждается при заказе — назовите его менеджеру вместе с артикулом.
| Артикул | Порты / Потери / Мощность |
|---|---|
| КАДАММ КМ-5-08 | 832–862 + 880–915 + 1710–1785 + 1920–1980 + 2500–2570 МГц / ≤1,3 дБ / 100 Вт |
Применение
Комбайнеры ставят на базовых станциях и в DAS, чтобы вести несколько диапазонов по одному фидеру к общей многодиапазонной антенне, сокращая число кабелей и антенн.
Где узел стоит в тракте.
Комбайнер стоит между выходами оборудования разных диапазонов и общим фидером: в начале распределённой системы, у базовой станции или на мачте, где несколько систем делят одну антенну. В обратную сторону тот же узел разводит полосы из одного кабеля по разным портам.
Сценарии по отраслям
Где модель применяют чаще всего.
Схема включения
Как модель включается в тракт.
Систему каждого диапазона заводят на свой вход: порт 1 — 832–862 МГц; порт 2 — 880–915 МГц; порт 3 — 1710–1785 МГц; порт 4 — 1920–1980 МГц; порт 5 — 2500–2570 МГц. На общем порту полосы складываются и уходят в один кабель.
Сигнал каждой полосы теряет на проходе не более 1,3 дБ (832–862 МГц), не более 1,3 дБ (880–915 МГц), не более 1,0 дБ (1710–1785 МГц), не более 0,8 дБ (1920–1980 МГц), не более 0,8 дБ (2500–2570 МГц).
Развязка от не менее 20 до не менее 80 дБ в зависимости от порта и полосы (по запросу) означает, что передатчик одного порта почти не нагружает соседний.
Расчётный пример
Пример расчёта уровней на данных этой модели.
- Исходные данные (пример): на каждый из 5 входов КМ-5-08 приходит несущая 43 дБм (20 Вт).
- Суммарная мощность 100 Вт превышает допустимую 100 Вт — уровни нужно снизить.
Входные уровни здесь — пример; для объекта баланс уровней считают по фактическим мощностям источников и длинам линий.
Монтаж и подключение
Что учесть при установке и подключении.
- Перед подключением сверьте полосы портов: порт 1 — 832–862 МГц; порт 2 — 880–915 МГц; порт 3 — 1710–1785 МГц; порт 4 — 1920–1980 МГц; порт 5 — 2500–2570 МГц; общий порт идёт к антенне или в магистраль.
- Под крепёж учитывайте габариты по исполнению и массу 2,5 кг.
- Разъёмы розетка SMA: ответные берут той же серии и затягивают ключом с ограничением момента — значение по паспорту разъёма.
- Неиспользуемые порты закрывают согласованной нагрузкой 50 Ом.
На что смотреть при подборе
Что проверить до заказа.
Чем отличается от похожих
Ближайшие модели того же вида в линейке KADAMM и их главные отличия от КМ-5-08.
- КАДАММ КМ-5-09: полоса 832–2570 МГц (5 участков; подробно — в разделе «Поддерживаемые диапазоны»); неравномерность в полосе не более 1,0 дБ.
- КАДАММ КМ-5-10: полоса 790–2700 МГц (5 участков; подробно — в разделе «Поддерживаемые диапазоны»); КСВН не более 1,22.
- КАДАММ КМ-5-06: полоса 694–2700 МГц (5 участков; подробно — в разделе «Поддерживаемые диапазоны»); КСВН не более 1,30.
Модели серии выбирают по тому, какие системы сводятся в фидер: полосы портов должны охватить все частоты, а число портов — число диапазонов.
Сравнение с похожими моделями KADAMM
Таблица сводит КМ-5-08 и ближайшие по полосе модели того же вида — по строкам, в которых они различаются.
| Параметр | КМ-5-08 | КМ-5-09 | КМ-5-10 | КМ-5-06 | КМ-5-07 |
|---|---|---|---|---|---|
| Неравномерность в полосе | ≤0,6 дБ | ≤1,0 дБ | — | — | ≤0,8 дБ |
| КСВН | ≤1,40 | ≤1,50 | ≤1,22 | ≤1,30 | ≤1,40 |
| Мощность | 100 Вт (максимальная) | 40 Вт (максимальная) | 200 Вт средняя | по запросу, уточняйте у менеджера | 100 Вт (максимальная) |
| Разъёмы | розетка SMA | розетка SMA | розетка 4.3-10 | розетка 7-16 | розетка SMA |
| Рабочая температура | −30 … +55 °C | −30 … +55 °C | −20 … +65 °C | — | 0 … +55 °C |
| Масса | 2,5 кг | 2 кг | 4 кг | — | 2,5 кг |
| Карточка | эта модель | Открыть | Открыть | Открыть | Открыть |
Документация и поставка
Что входит в поставку и как получить расчёт.
Комплект
- Многополосный комбайнер КАДАММ КМ-5-08 с разъёмами: розетка SMA
- паспорт изделия
- сертификаты и декларации — по запросу
Документы и расчёт
Техническое описание серии КМ-5-08 и каталог KADAMM «ВЧ-оборудование и антенны» — файлами в блоке документов этой страницы.
Для расчёта тракта пришлите схему объекта или поэтажные планы, перечень систем с полосами и мощностями источников, число антенн и длины кабельных линий — инженер KADAMM посчитает баланс уровней и подберёт узлы. Почта info@kadamm.com, телефон 8-499-213-05-16.
KADAMM (КАДАММ) разрабатывает и производит пассивные компоненты для распределённых систем связи и базовых станций.
Перемычки с нужными разъёмами для подключения — в разделе «Кабельные сборки».
