Комбайнер: 1428–1511 / 1710–1880 / 2330–2690 МГц.
Что представляет собой устройство

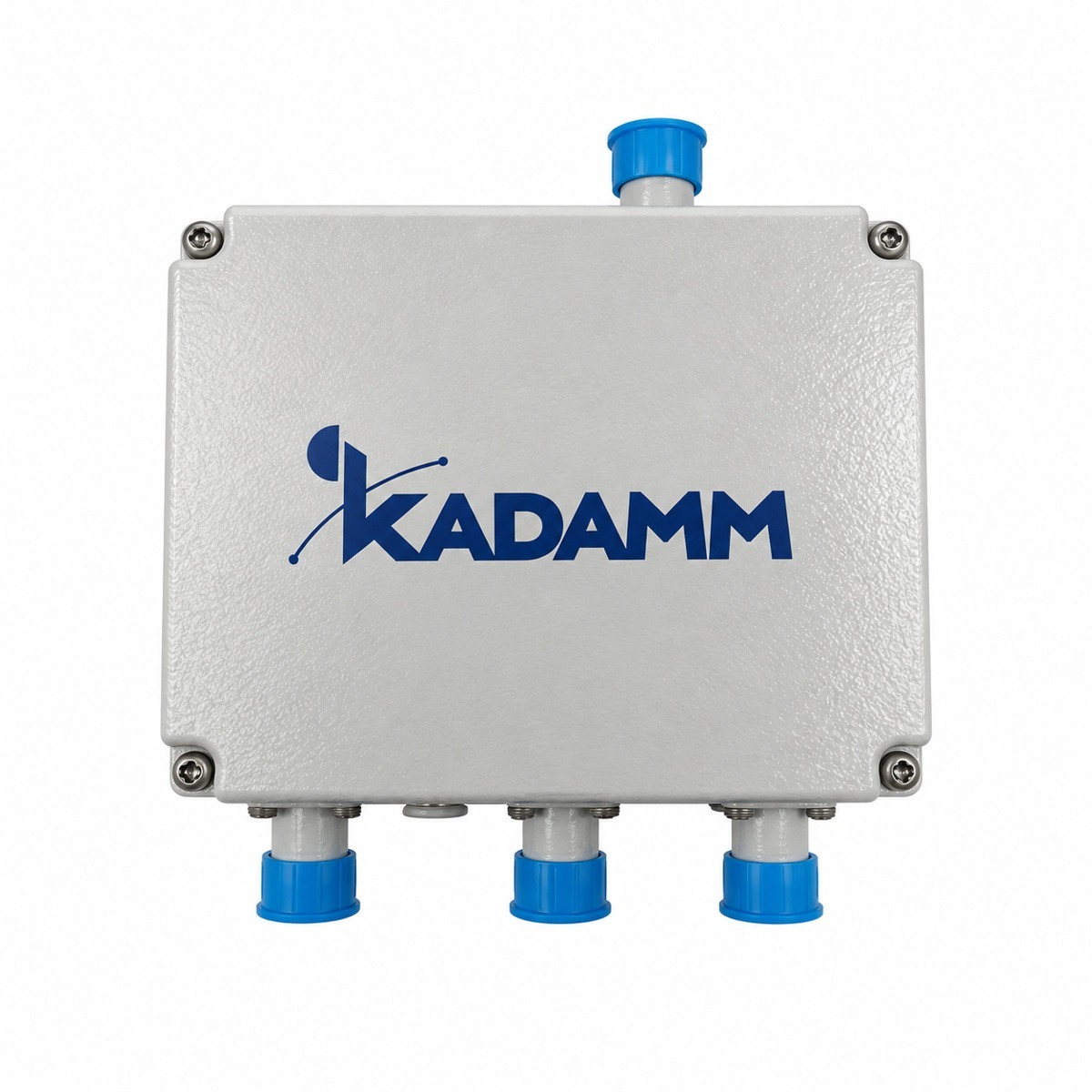

KADAMM КМ-3-25 — комбайнер. Комбайнер (многополосный сумматор, мультиплексор) объединяет сигналы разных частотных полос в один тракт: внутри — частотно-избирательные фильтры, и каждая полоса проходит со своего входа на общий выход с малым вносимым ослаблением (≤0,2 дБ).
Полосы входов — 1428–1511 / 1710–1880 / 2330–2690 МГц. Они фиксированы конструкцией: радиомодуль подключают к входу своей полосы, а на общий выход ставят антенну или распределительную сеть.
В отличие от гибридного моста частотный комбайнер не делит мощность пополам: потерь 3 дБ на объединение нет, а развязка между входами (≥50 дБ) не даёт передатчикам разных полос мешать друг другу.
Основные параметры тракта: вносимое ослабление — ≤0,2 дБ; КСВН — ≤1,22; допустимая мощность — 100 Вт; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Конструкция и монтаж: разъёмы — N (розетка); исполнение — IP67; рабочая температура — −40…+60 °C.
Чем отличается от похожих моделей KADAMM
- Полосы 1428–1511, 1710–1880 и 2330–2690 МГц, у КМ-3-20 — 694–960, 1427–1518 и 1710–2700 МГц
- Разъём N (розетка), у КМ-3-20 — 4.3-10 (розетка)
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 1428–1511, 1710–1880 и 2330–2690 МГц, у КМ-3-18 — 790–862, 880–960 и 1710–2690 МГц
- Разъём N (розетка), у КМ-3-18 — 7/16 DIN или 4.3-10 (розетка) — по заказу
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 1428–1511, 1710–1880 и 2330–2690 МГц, у КМ-2-К2-250 — 1710–1880 и 1920–2690 МГц
- Разъём N (розетка), у КМ-2-К2-250 — 7/16 DIN (розетка)
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу КМ-3-25 с запасом по краям.
Согласование КМ-3-25 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 1428–1511 / 1710–1880 / 2330–2690 МГц |
| Мощность | 100 Вт |
| Волновое сопротивление | 50 Ом |
| КСВН | ≤1,22 |
| Развязка между каналами | ≥50 дБ |
| Вносимые потери | ≤0,2 дБ |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | N (розетка) |
| Габариты | уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | −40…+60 °C |
| Степень защиты | IP67 |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B7 / n7 | 2500–2570 | 2620–2690 | FDD | LTE 2600 FDD |
| B38 / n38 | 2570–2620 | та же полоса | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 | та же полоса | TDD | LTE и NR TDD 2600 |
Стандарты
- ГОСТ Р 51318.11 — документ, на который ссылается техническое описание КМ-3-25.
- IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение из таблицы для КМ-3-25.
Применение
Комбайнеры ставят на базовых станциях и в DAS, чтобы вести несколько диапазонов по одному фидеру к общей многодиапазонной антенне, сокращая число кабелей и антенн.
Сети и службы в полосах КМ-3-25:
Перед заказом KADAMM КМ-3-25 сверьте с проектом:
- Частоты оборудования — внутри 1428–1511, 1710–1880 и 2330–2690 МГц
- Разъёмы — N (розетка)
Как подобрать модель под объект
Монтаж и подключение
- Разъёмы — N (розетка).
- Уличные соединения КМ-3-25 после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
- Корпус и крепление КМ-3-25 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Изделие выбранного исполнения
Документация и поставка
Документы
Техописание и каталог
Техническое описание КМ-3-25 и каталог KADAMM лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM КМ-3-25 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора КМ-3-25 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM КМ-3-25 | KADAMM КМ-3-20 | KADAMM КМ-3-18 | KADAMM КМ-2-К2-250 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 1428–1511, 1710–1880 и 2330–2690 МГц | 694–960, 1427–1518 и 1710–2700 МГц | 790–862, 880–960 и 1710–2690 МГц | 1710–1880 и 1920–2690 МГц |
| Порты | 1 | 1 | 1 | 1 |
| Масса | уточняйте у менеджера | уточняйте у менеджера | — | уточняйте у менеджера |
| Страница | Эта модель | Открыть | Открыть | Открыть |
