Комбайнер трёхдиапазонный: 380–960 / 1710–1880 / 1920–2700 МГц.
Что представляет собой устройство

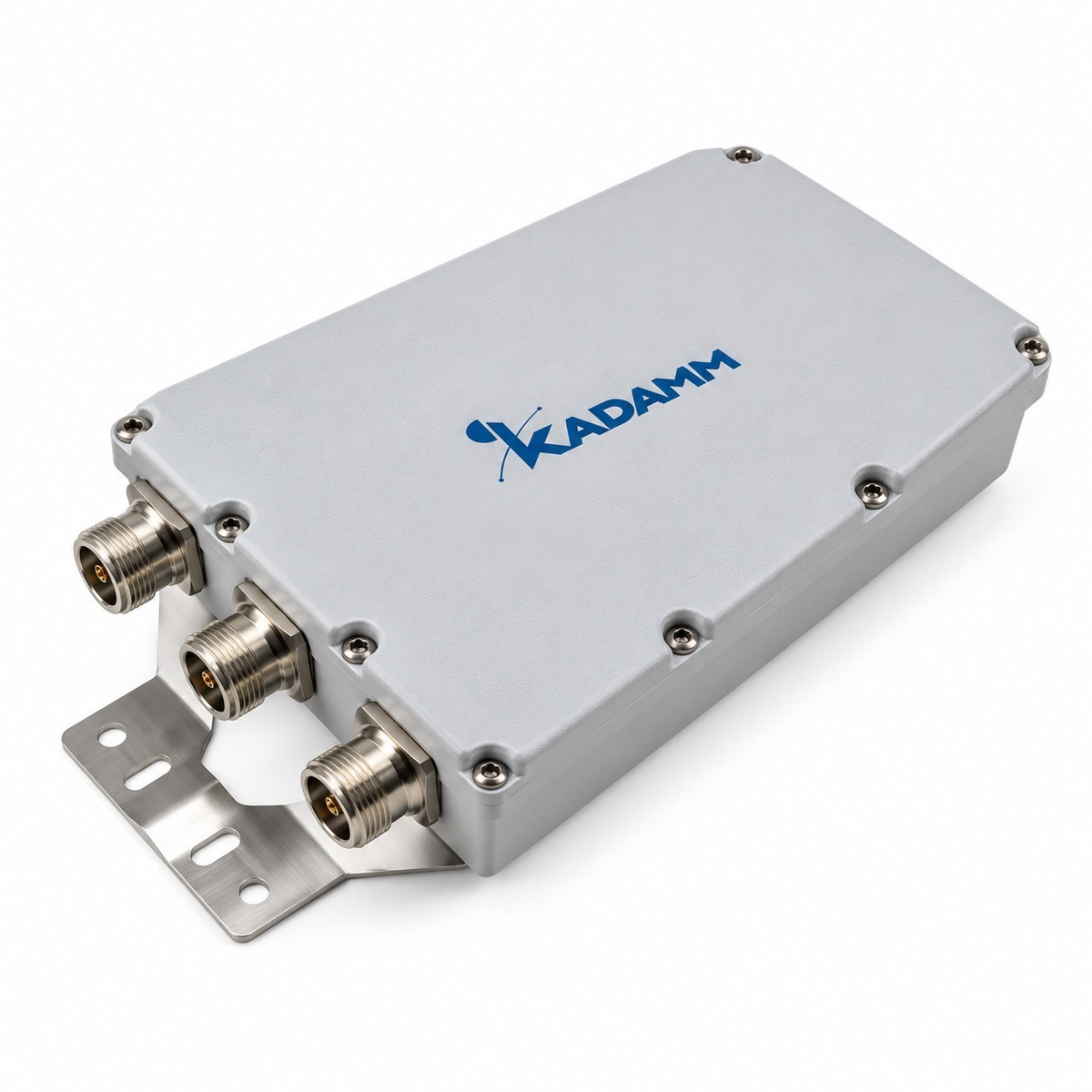

KADAMM КМ-3-14 — комбайнер трёхдиапазонный. Комбайнер (многополосный сумматор, мультиплексор) объединяет сигналы разных частотных полос в один тракт: внутри — частотно-избирательные фильтры, и каждая полоса проходит со своего входа на общий выход с малым вносимым ослаблением (≤0,4 дБ).
Полосы входов — 380–960 + 1710–1880 + 1920–2700 МГц. Они фиксированы конструкцией: радиомодуль подключают к входу своей полосы, а на общий выход ставят антенну или распределительную сеть.
В отличие от гибридного моста частотный комбайнер не делит мощность пополам: потерь 3 дБ на объединение нет, а развязка между входами (≥50 дБ) не даёт передатчикам разных полос мешать друг другу.
Основные параметры тракта: вносимое ослабление — ≤0,4 дБ; КСВН — ≤1,3; допустимая мощность — 300 Вт; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Конструкция и монтаж: разъёмы — N / DIN / 4.3-10; исполнение — IP65 / IP67; монтаж — на трубу или стену; рабочая температура — −25…+60 °C.
Чем отличается от похожих моделей KADAMM
- Полосы 380–960, 1710–1880 и 1920–2700 МГц, у КМ-3-15 — 380–960, 1710–2700 и 3300–3800 МГц
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
- Полосы 380–960, 1710–1880 и 1920–2700 МГц, у КМ-2-33 — 380–960 и 1710–2700 МГц
- Разъём N или DIN / 4.3-10, у КМ-2-33 — 7/16 DIN (розетка)
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 380–960, 1710–1880 и 1920–2700 МГц, у КМ-3-18 — 790–862, 880–960 и 1710–2690 МГц
- Разъём N или DIN / 4.3-10, у КМ-3-18 — 7/16 DIN или 4.3-10 (розетка) — по заказу
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу КМ-3-14 с запасом по краям.
Согласование КМ-3-14 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Полосы портов | 380–960 + 1710–1880 + 1920–2700 МГц |
| Вносимые потери | ≤0,4 дБ |
| Развязка между портами | ≥50 дБ |
| КСВН | ≤1,3 |
| Входная мощность | 300 Вт |
| PIM3 | ≤−150 / −155 / −160 дБн (2 × 43 дБм) — по исполнению |
| Волновое сопротивление | 50 Ом |
| Грозозащита | IEC 61000-4-5, 5 кА, 10/350 мкс |
| Проход постоянного тока (DC) | есть |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | N, 7/16 DIN или 4.3-10 (розетка) — по исполнению |
| Исполнение | помещения и улица, IP65 / IP67 |
| Монтаж | на трубу или стену |
| Температура эксплуатации | −25…+60 °C |
| Относительная влажность | 5–95 % |
| Габариты, масса | уточняйте у менеджера |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B31 / n31 | 452,5–457,5 | 462,5–467,5 | FDD | LTE-450 |
| B28 / n28 | 703–748 | 758–803 | FDD | LTE 700 |
| B20 / n20 | 832–862 | 791–821 | FDD | LTE 800 |
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
| B40 / n40 | 2300–2400 | та же полоса | TDD | LTE TDD 2300 |
| B7 / n7 | 2500–2570 | 2620–2690 | FDD | LTE 2600 FDD |
| B38 / n38 | 2570–2620 | та же полоса | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 | та же полоса | TDD | LTE и NR TDD 2600 |
Стандарты
- ГОСТ Р 51318.11 — документ, на который ссылается техническое описание КМ-3-14.
- IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение из таблицы для КМ-3-14.
Применение
Комбайнеры ставят на базовых станциях и в DAS, чтобы вести несколько диапазонов по одному фидеру к общей многодиапазонной антенне, сокращая число кабелей и антенн.
Сети и службы в полосах КМ-3-14:
Перед заказом KADAMM КМ-3-14 сверьте с проектом:
- Частоты оборудования — внутри 380–960, 1710–1880 и 1920–2700 МГц
- Разъёмы — N или DIN / 4.3-10
Как подобрать модель под объект
Сценарии по отраслям
Монтаж и подключение
- Разъёмы — N, 7/16 DIN или 4.3-10 (розетка) — по исполнению.
- Разъёмы КМ-3-14 на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
- Корпус и крепление КМ-3-14 включают в контур заземления и молниезащиты опоры по проекту; параметры грозозащиты — в таблице характеристик.
Комплект поставки
- Изделие выбранного исполнения
Документация и поставка
Документы
Техописание и каталог
Техническое описание КМ-3-14 и каталог KADAMM лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM КМ-3-14 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора КМ-3-14 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
