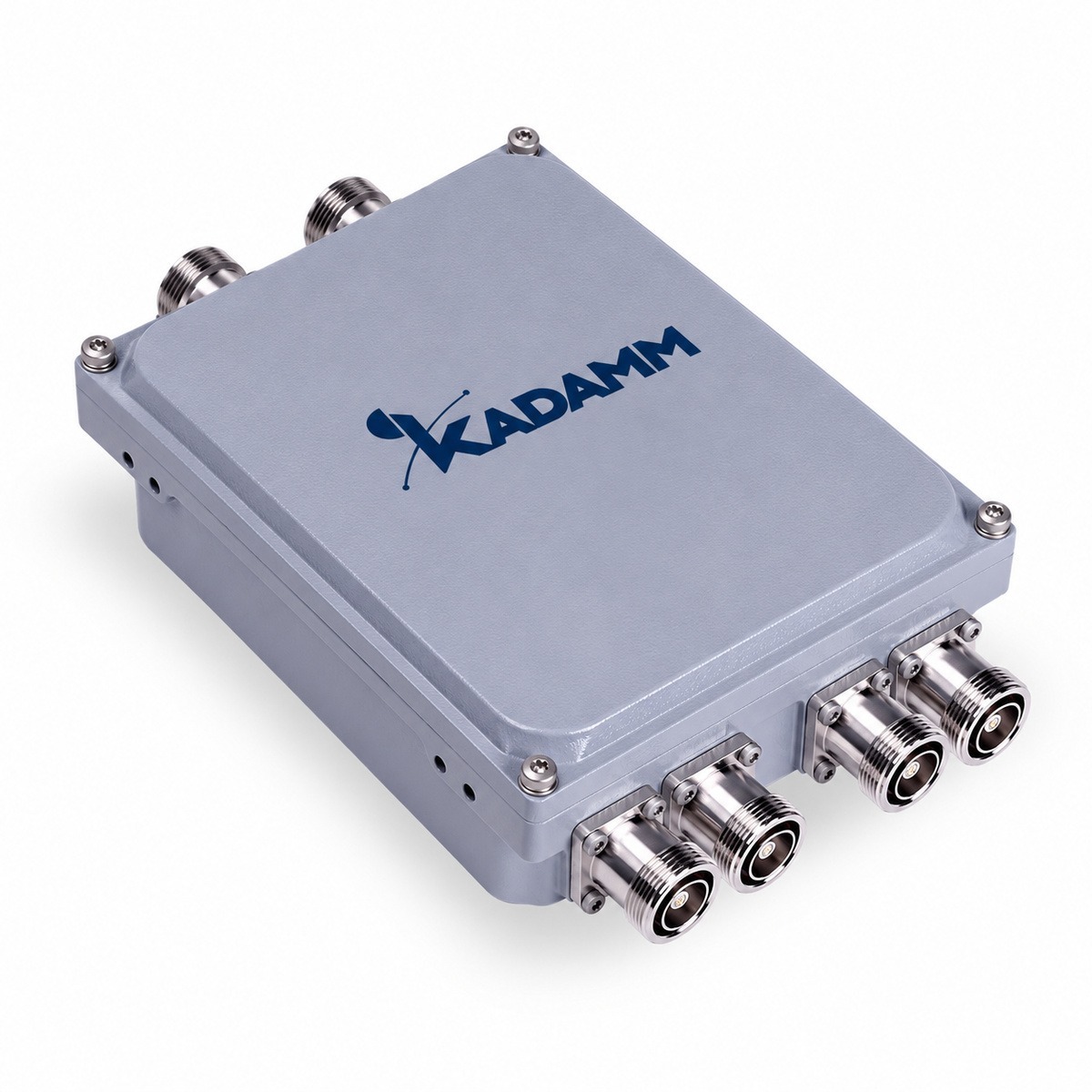

Многополосный комбайнер: 1427–2200 + 2300–2690 МГц.
О модели
KADAMM КМ-2-28 — многополосный комбайнер. Комбайнер (многополосный сумматор, мультиплексор) объединяет сигналы разных частотных полос в один тракт: внутри — частотно-избирательные фильтры, и каждая полоса проходит со своего входа на общий выход с малым вносимым ослаблением (≤0,3 дБ).
Полосы входов — 1427–2200 + 2300–2690 МГц. Они фиксированы конструкцией: радиомодуль подключают к входу своей полосы, а на общий выход ставят антенну или распределительную сеть.
В отличие от гибридного моста частотный комбайнер не делит мощность пополам: потерь 3 дБ на объединение нет, а развязка между входами (≥50 дБ) не даёт передатчикам разных полос мешать друг другу.
Основные параметры тракта: вносимое ослабление — ≤0,3 дБ; КСВН — ≤1,25; допустимая мощность — 200 Вт средняя; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Интермодуляция — ≤−155 дБн при 2×43 дБм. Когда через устройство одновременно проходят несколько мощных несущих, на нелинейностях контактов и материалов рождаются продукты интермодуляции; продукты третьего порядка попадают в полосы приёма и поднимают шум базовых станций. Поэтому в многооператорских системах и DAS все пассивные элементы и разъёмы берут с низкой интермодуляцией — один «грязный» элемент портит весь тракт.
Конструкция и монтаж: разъёмы — розетка 4.3-10; размеры — 140×120×90 мм; масса — 2,5 кг; исполнение — IP65 по ГОСТ 14254-2015 (IEC 60529); рабочая температура — −20 … +60 °C.
Ключевые особенности
Главное, что выделяет модель по паспортным данным.
Неравномерность в полосе ≤0,2 дБ — уровень почти не зависит от частоты внутри полосы.
Конфигурация — сдвоенный: два независимых диплексера в одном корпусе (4 входа, 2 выхода).
Проход постоянного тока и сигналов AISG — автоматический: схема обнаруживает питание и AISG и сама выбирает путь.
Пиковая мощность — 1000 Вт: запас на совпадение пиков нескольких несущих.
Грозозащита: 10 кА, импульс 10/350 мкс.
Исполнение: IP65, помещение и улица.
Конструкция и материалы
Из чего собран узел и как он защищён.
- Габариты: 140×120×90 мм.
- Масса: 2,5 кг.
- Разъёмы: розетка 4.3-10; разъём 4.3-10 — компактный разъём 50 Ом для трактов с низкой интермодуляцией, электрический контакт у него не зависит от силы затяжки гайки; присоединительные размеры — по IEC 61169-54.
- Исполнение: IP65, помещение и улица; IP65: полная пыленепроницаемость, защита от струй воды (ГОСТ 14254-2015).
Технические характеристики
Паспортные параметры модели по группам.
В спецификациях модель указывают как «комбайнер мультидиапазонный (частотно-разделительное устройство)».
Электрические параметры
| Параметр | Значение |
|---|---|
| Диапазоны портов | 1427–2200 + 2300–2690 МГц |
| Вносимые потери | ≤0,3 дБ |
| Неравномерность в полосе | ≤0,2 дБ |
| Развязка между портами | ≥50 дБ |
| КСВН | ≤1,25 |
| PIM3 | ≤−155 дБн при 2×43 дБм |
| Мощность | 200 Вт средняя |
| Волновое сопротивление | 50 Ом |
| Конфигурация | сдвоенный: два независимых диплексера в одном корпусе (4 входа, 2 выхода) |
| Проход DC / AISG | автоматический: схема обнаруживает питание и AISG и сама выбирает путь |
| Пиковая мощность | 1000 Вт |
| Грозозащита | 10 кА, импульс 10/350 мкс |
Конструкция и условия работы
| Параметр | Значение |
|---|---|
| Разъёмы | розетка 4.3-10 |
| Рабочая температура | −20 … +60 °C |
| Исполнение | IP65, помещение и улица |
| Габариты | 140×120×90 мм |
| Масса | 2,5 кг |
Соответствие нормативной базе
| Параметр | Значение |
|---|---|
| Наименование по номенклатуре РФ | Комбайнер мультидиапазонный (частотно-разделительное устройство) |
| Присоединительные размеры соединителей | 4.3-10 — IEC 61169-54 |
| Степень защиты оболочки | IP65 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Как читать характеристики
Что значат главные строки таблицы для проектировщика — на цифрах этой модели.
Исполнения
КАДАММ КМ-2-28 выпускается в одном исполнении: исполнение — IP65, помещение и улица; габариты 140×120×90 мм.
Вариант с другими разъёмами или креплением обсуждается при заказе — назовите его менеджеру вместе с артикулом.
| Артикул | Порты / Потери / Развязка / ИМ3 / Мощность |
|---|---|
| КАДАММ КМ-2-28 | 1427–2200 + 2300–2690 МГц / ≤0,3 дБ / ≥50 дБ / ≤−155 дБн / 200 Вт |
Поддерживаемые диапазоны
В полосы КМ-2-28 попадает 6 диапазонов 3GPP, применяемых в России.
Диапазон считается поддерживаемым, если обе его полосы — приёма и передачи — целиком лежат внутри рабочей полосы порта.
| Порт | Полоса | Диапазоны 3GPP |
|---|---|---|
| Порт 1 | 1427–2200 МГц | B3/n3, B1/n1 |
| Порт 2 | 2300–2690 МГц | B40/n40, B7/n7, B38/n38, B41/n41 |
Сети и стандарты в полосе
Применение
Комбайнеры ставят на базовых станциях и в DAS, чтобы вести несколько диапазонов по одному фидеру к общей многодиапазонной антенне, сокращая число кабелей и антенн.
Где узел стоит в тракте.
Комбайнер стоит между выходами оборудования разных диапазонов и общим фидером: в начале распределённой системы, у базовой станции или на мачте, где несколько систем делят одну антенну. В обратную сторону тот же узел разводит полосы из одного кабеля по разным портам.
Место установки по исполнению: IP65, помещение и улица; рабочая температура от −20 до +60 °C.
Сценарии по отраслям
Где модель применяют чаще всего.
Схема включения
Как модель включается в тракт.
Систему каждого диапазона заводят на свой вход: порт 1 — 1427–2200 МГц; порт 2 — 2300–2690 МГц. На общем порту полосы складываются и уходят в один кабель.
Сигнал каждой полосы теряет на проходе не более 0,3 дБ.
Развязка не менее 50 дБ означает, что передатчик одного порта почти не нагружает соседний.
Конструкция — сдвоенный: два независимых диплексера в одном корпусе (4 входа, 2 выхода); на схеме показан один из узлов.
Расчётный пример
Пример расчёта уровней на данных этой модели.
- Исходные данные (пример): на каждый из 2 входов КМ-2-28 приходит несущая 43 дБм (20 Вт) — условие, при котором в данных задана интермодуляция.
- Уровень каждой несущей на общем порту: 43 дБм − 0,3 дБ = 42,7 дБм.
- Суммарная средняя мощность: 2 × 20 Вт = 40 Вт; допустимая — 200 Вт, запас в 5 раз (7 дБ).
- Интермодуляция: 43 дБм − 155 дБ = −112 дБм — на 155 дБ ниже каждой из несущих.
- Утечка в соседний порт: 43 дБм − 50 дБ = −7 дБм.
Входные уровни здесь — пример; для объекта баланс уровней считают по фактическим мощностям источников и длинам линий.
Монтаж и подключение
Что учесть при установке и подключении.
- Перед подключением сверьте полосы портов: порт 1 — 1427–2200 МГц; порт 2 — 2300–2690 МГц; общий порт идёт к антенне или в магистраль.
- Под крепёж учитывайте габариты 140×120×90 мм и массу 2,5 кг.
- Разъёмы розетка 4.3-10: ответные берут той же серии и затягивают ключом с ограничением момента — значение по паспорту разъёма.
- На улице разъёмы после затяжки герметизируют: слой изоляционной ленты, поверх — самовулканизирующаяся лента или термоусадка.
- Грозозащита: 10 кА, импульс 10/350 мкс; корпус и фидер заземляют по проекту молниезащиты объекта.
- Неиспользуемые порты закрывают согласованной нагрузкой 50 Ом.
На что смотреть при подборе
Что проверить до заказа.
Чем отличается от похожих
Ближайшие модели того же вида в линейке KADAMM и их главные отличия от КМ-2-28.
- КАДАММ КМ-2-05: полоса 1695–2200 МГц, 2300–2700 МГц; PIM3 не более −160 дБн.
- КАДАММ КМ-2-К2: полоса 1710–1880 МГц, 1920–2690 МГц; вносимые потери не более 0,9 дБ (0,5 тип., с кабелем).
- КАДАММ КМ-2-06: полоса 1427–1880 МГц, 1920–2200 МГц; вносимые потери не более 0,4 дБ.
Модели серии выбирают по тому, какие системы сводятся в фидер: полосы портов должны охватить все частоты, а число портов — число диапазонов.
Сравнение с похожими моделями KADAMM
Таблица сводит КМ-2-28 и ближайшие по полосе модели того же вида — по строкам, в которых они различаются.
| Параметр | КМ-2-28 | КМ-2-05 | КМ-2-К2 | КМ-2-06 | КМ-3-05 |
|---|---|---|---|---|---|
| Диапазоны портов | 1427–2200 + 2300–2690 МГц | 1695–2200 + 2300–2700 МГц | 1710–1880 + 1920–2690 МГц | 1427–1880 + 1920–2200 МГц | 1695–1880 + 1920–2170 + 2300–2700 МГц |
| Вносимые потери | ≤0,3 дБ | ≤0,3 дБ | ≤0,9 дБ (0,5 тип., с кабелем) | ≤0,4 дБ | ≤0,3 дБ (тип.) |
| Развязка между портами | ≥50 дБ | ≥50 дБ | ≥27 дБ | ≥50 дБ | ≥50 дБ |
| PIM3 | ≤−155 дБн при 2×43 дБм | ≤−160 дБн | ≤−153 дБн | ≤−160 дБн | ≤−160 дБн |
| Грозозащита | 10 кА, импульс 10/350 мкс | 10 кА | — | 8 кА | 10 кА |
| Разъёмы | розетка 4.3-10 | 4.3-10, розетка | кабельные выводы 141FEP | N / 7-16 / 4.3-10, розетка | N, розетка |
| Карточка | эта модель | Открыть | Открыть | Открыть | Открыть |
Документация и поставка
Что входит в поставку и как получить расчёт.
Комплект
- Многополосный комбайнер КАДАММ КМ-2-28 с разъёмами: розетка 4.3-10
- паспорт изделия
- сертификаты и декларации — по запросу
Документы и расчёт
Техническое описание серии КМ-2-28 и каталог KADAMM «ВЧ-оборудование и антенны» — файлами в блоке документов этой страницы.
Для расчёта тракта пришлите схему объекта или поэтажные планы, перечень систем с полосами и мощностями источников, число антенн и длины кабельных линий — инженер KADAMM посчитает баланс уровней и подберёт узлы. Почта info@kadamm.com, телефон 8-499-213-05-16.
