Многополосный комбайнер: 1695–1780 и 2110–2360 + 1850–1990 МГц.
О модели

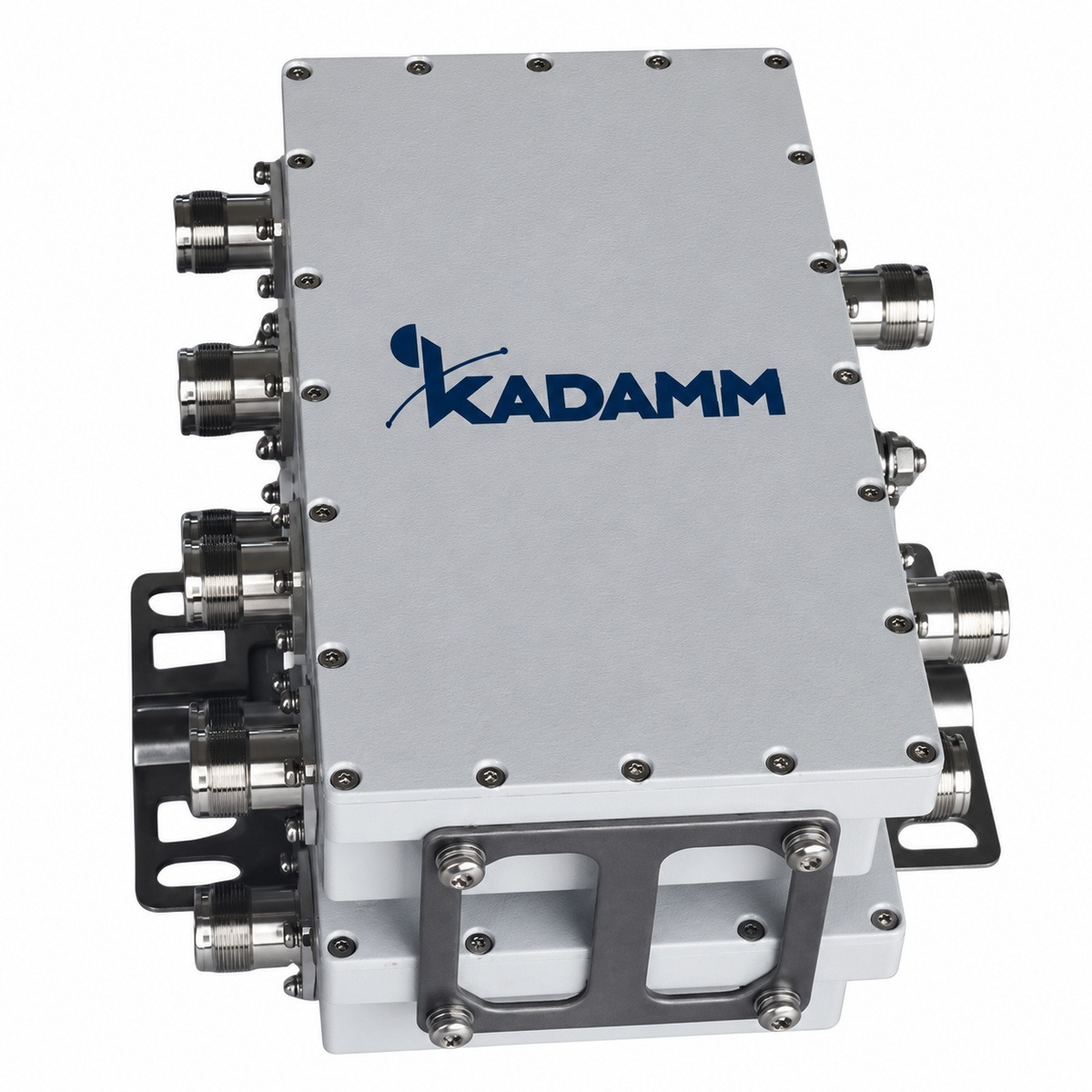

KADAMM КМ-2-19 — многополосный комбайнер. Комбайнер (многополосный сумматор, мультиплексор) объединяет сигналы разных частотных полос в один тракт: внутри — частотно-избирательные фильтры, и каждая полоса проходит со своего входа на общий выход с малым вносимым ослаблением (≤0,4 дБ).
Полосы входов — 1695–1780 и 2110–2360 + 1850–1990 МГц. Они фиксированы конструкцией: радиомодуль подключают к входу своей полосы, а на общий выход ставят антенну или распределительную сеть.
В отличие от гибридного моста частотный комбайнер не делит мощность пополам: потерь 3 дБ на объединение нет, а развязка между входами (≥40 дБ в каждой полосе) не даёт передатчикам разных полос мешать друг другу.
Основные параметры тракта: вносимое ослабление — ≤0,4 дБ; возвратные потери — ≥20 дБ; допустимая мощность — 100 Вт средняя на порт; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Интермодуляция — ≤−160 дБн при 2×43 дБм. Когда через устройство одновременно проходят несколько мощных несущих, на нелинейностях контактов и материалов рождаются продукты интермодуляции; продукты третьего порядка попадают в полосы приёма и поднимают шум базовых станций. Поэтому в многооператорских системах и DAS все пассивные элементы и разъёмы берут с низкой интермодуляцией — один «грязный» элемент портит весь тракт.
Конструкция и монтаж: разъёмы — розетка 4.3-10; масса — 2,5 кг; рабочая температура — −40 … +65 °C.
Ключевые особенности
Главное, что выделяет модель по паспортным данным.
Проход постоянного тока и сигналов AISG — проход по всем портам.
Грозозащита: IEC 61000-4-5, уровень 4 (5 кА, 8/20 мкс).
Термины и параметры — по ГОСТ 18238-72 и ГОСТ 23221-78; полный список — в таблице характеристик.
Конструкция и материалы
Из чего собран узел и как он защищён.
- Масса: 2,5 кг.
- Разъёмы: розетка 4.3-10; разъём 4.3-10 — компактный разъём 50 Ом для трактов с низкой интермодуляцией, электрический контакт у него не зависит от силы затяжки гайки; присоединительные размеры — по IEC 61169-54.
Технические характеристики
Паспортные параметры модели по группам.
В спецификациях модель указывают как «комбайнер мультидиапазонный (частотно-разделительное устройство)».
Электрические параметры
| Параметр | Значение |
|---|---|
| Диапазоны портов | 1695–1780 и 2110–2360 + 1850–1990 МГц |
| Вносимые потери | ≤0,4 дБ |
| Развязка между портами | ≥40 дБ в каждой полосе |
| Возвратные потери | ≥20 дБ |
| PIM3 | ≤−160 дБн при 2×43 дБм |
| Мощность | 100 Вт средняя на порт |
| Волновое сопротивление | 50 Ом |
| DC | проход по всем портам |
| Грозозащита | IEC 61000-4-5, уровень 4 (5 кА, 8/20 мкс) |
Конструкция и условия работы
| Параметр | Значение |
|---|---|
| Разъёмы | розетка 4.3-10 |
| Рабочая температура | −40 … +65 °C |
| Масса | 2,5 кг |
Соответствие нормативной базе
| Параметр | Значение |
|---|---|
| Наименование по номенклатуре РФ | Комбайнер мультидиапазонный (частотно-разделительное устройство) |
| Присоединительные размеры соединителей | 4.3-10 — IEC 61169-54 |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Как читать характеристики
Что значат главные строки таблицы для проектировщика — на цифрах этой модели.
Исполнения
КАДАММ КМ-2-19 выпускается в одном исполнении.
Вариант с другими разъёмами или креплением обсуждается при заказе — назовите его менеджеру вместе с артикулом.
| Артикул | Порты / Потери / Развязка / ИМ3 / Мощность |
|---|---|
| КАДАММ КМ-2-19 | 1695–1780 и 2110–2360 + 1850–1990 МГц / ≤0,4 дБ / ≥40 дБ / ≤−160 дБн / 100 Вт |
Применение
Комбайнеры ставят на базовых станциях и в DAS, чтобы вести несколько диапазонов по одному фидеру к общей многодиапазонной антенне, сокращая число кабелей и антенн.
Где узел стоит в тракте.
Комбайнер стоит между выходами оборудования разных диапазонов и общим фидером: в начале распределённой системы, у базовой станции или на мачте, где несколько систем делят одну антенну. В обратную сторону тот же узел разводит полосы из одного кабеля по разным портам.
Сценарии по отраслям
Где модель применяют чаще всего.
Схема включения
Как модель включается в тракт.
Систему каждого диапазона заводят на свой вход: порт 1 — 1695–1780 МГц; порт 2 — 2110–2360 МГц; порт 3 — 1850–1990 МГц. На общем порту полосы складываются и уходят в один кабель.
Сигнал каждой полосы теряет на проходе не более 0,4 дБ.
Развязка не менее 40 дБ в каждой полосе означает, что передатчик одного порта почти не нагружает соседний.
Расчётный пример
Пример расчёта уровней на данных этой модели.
- Исходные данные (пример): на каждый из 3 входов КМ-2-19 приходит несущая 43 дБм (20 Вт) — условие, при котором в данных задана интермодуляция.
- Уровень каждой несущей на общем порту: 43 дБм − 0,4 дБ = 42,6 дБм.
- Суммарная средняя мощность: 3 × 20 Вт = 60 Вт; допустимая — 100 Вт, запас в 1,7 раза (2,2 дБ).
- Интермодуляция: 43 дБм − 160 дБ = −117 дБм — на 160 дБ ниже каждой из несущих.
- Утечка в соседний порт: 43 дБм − 40 дБ = 3 дБм.
Входные уровни здесь — пример; для объекта баланс уровней считают по фактическим мощностям источников и длинам линий.
Монтаж и подключение
Что учесть при установке и подключении.
- Перед подключением сверьте полосы портов: порт 1 — 1695–1780 МГц; порт 2 — 2110–2360 МГц; порт 3 — 1850–1990 МГц; общий порт идёт к антенне или в магистраль.
- Под крепёж учитывайте габариты по исполнению и массу 2,5 кг.
- Разъёмы розетка 4.3-10: ответные берут той же серии и затягивают ключом с ограничением момента — значение по паспорту разъёма.
- Проход постоянного тока и AISG: проход по всем портам — учитывайте это, если по фидеру питаются устройства у антенны.
- Грозозащита: IEC 61000-4-5, уровень 4 (5 кА, 8/20 мкс); корпус и фидер заземляют по проекту молниезащиты объекта.
- Неиспользуемые порты закрывают согласованной нагрузкой 50 Ом.
На что смотреть при подборе
Что проверить до заказа.
Чем отличается от похожих
Ближайшие модели того же вида в линейке KADAMM и их главные отличия от КМ-2-19.
- КАДАММ КМ-2-04: полоса 1695–1780 МГц, 1850–1995 МГц, 2110–2200 МГц; вносимые потери не более 0,35 дБ (0,3 тип.).
- КАДАММ КМ-3-09: полоса 1710–2170 МГц, 2300–2400 МГц, 2500–2700 МГц; вносимые потери не более 0,5 дБ.
- КАДАММ КМ-3-05: полоса 1695–1880 МГц, 1920–2170 МГц, 2300–2700 МГц; вносимые потери не более 0,3 дБ.
Модели серии выбирают по тому, какие системы сводятся в фидер: полосы портов должны охватить все частоты, а число портов — число диапазонов.
Сравнение с похожими моделями KADAMM
Таблица сводит КМ-2-19 и ближайшие по полосе модели того же вида — по строкам, в которых они различаются.
| Параметр | КМ-2-19 | КМ-2-04 | КМ-3-09 | КМ-3-05 | КМ-3-08 |
|---|---|---|---|---|---|
| Диапазоны портов | 1695–1780 и 2110–2360 + 1850–1990 МГц | 1695–1780 и 2110–2200 + 1850–1995 МГц | 1710–2170 + 2300–2400 + 2500–2700 МГц | 1695–1880 + 1920–2170 + 2300–2700 МГц | 698–960 + 1710–1880 + 1920–2700 МГц |
| Вносимые потери | ≤0,4 дБ | ≤0,35 дБ (0,3 тип.) | ≤0,5 дБ | ≤0,3 дБ (тип.) | ≤0,2 / ≤0,4 / ≤0,4 дБ |
| Развязка между портами | ≥40 дБ в каждой полосе | ≥50 дБ | ≥50 дБ | ≥50 дБ | ≥50 дБ |
| Возвратные потери | ≥20 дБ | ≥20 дБ | ≥19 дБ | ≥20 дБ | ≥20 дБ |
| PIM3 | ≤−160 дБн при 2×43 дБм | ≤−160 дБн | ≤−160 дБн | ≤−160 дБн | ≤−160 дБн |
| Грозозащита | IEC 61000-4-5, уровень 4 (5 кА, 8/20 мкс) | 10 кА | 8 кА | 10 кА | 8 кА |
| Карточка | эта модель | Открыть | Открыть | Открыть | Открыть |
Документация и поставка
Что входит в поставку и как получить расчёт.
Комплект
- Многополосный комбайнер КАДАММ КМ-2-19 с разъёмами: розетка 4.3-10
- паспорт изделия
- сертификаты и декларации — по запросу
Документы и расчёт
Техническое описание серии КМ-2-19 и каталог KADAMM «ВЧ-оборудование и антенны» — файлами в блоке документов этой страницы.
Для расчёта тракта пришлите схему объекта или поэтажные планы, перечень систем с полосами и мощностями источников, число антенн и длины кабельных линий — инженер KADAMM посчитает баланс уровней и подберёт узлы. Почта info@kadamm.com, телефон 8-499-213-05-16.
KADAMM (КАДАММ) разрабатывает и производит пассивные компоненты для распределённых систем связи и базовых станций.
Перемычки с нужными разъёмами для подключения — в разделе «Кабельные сборки».
