Многополосный комбайнер: 824–960 + 1700–2500 МГц.
О модели

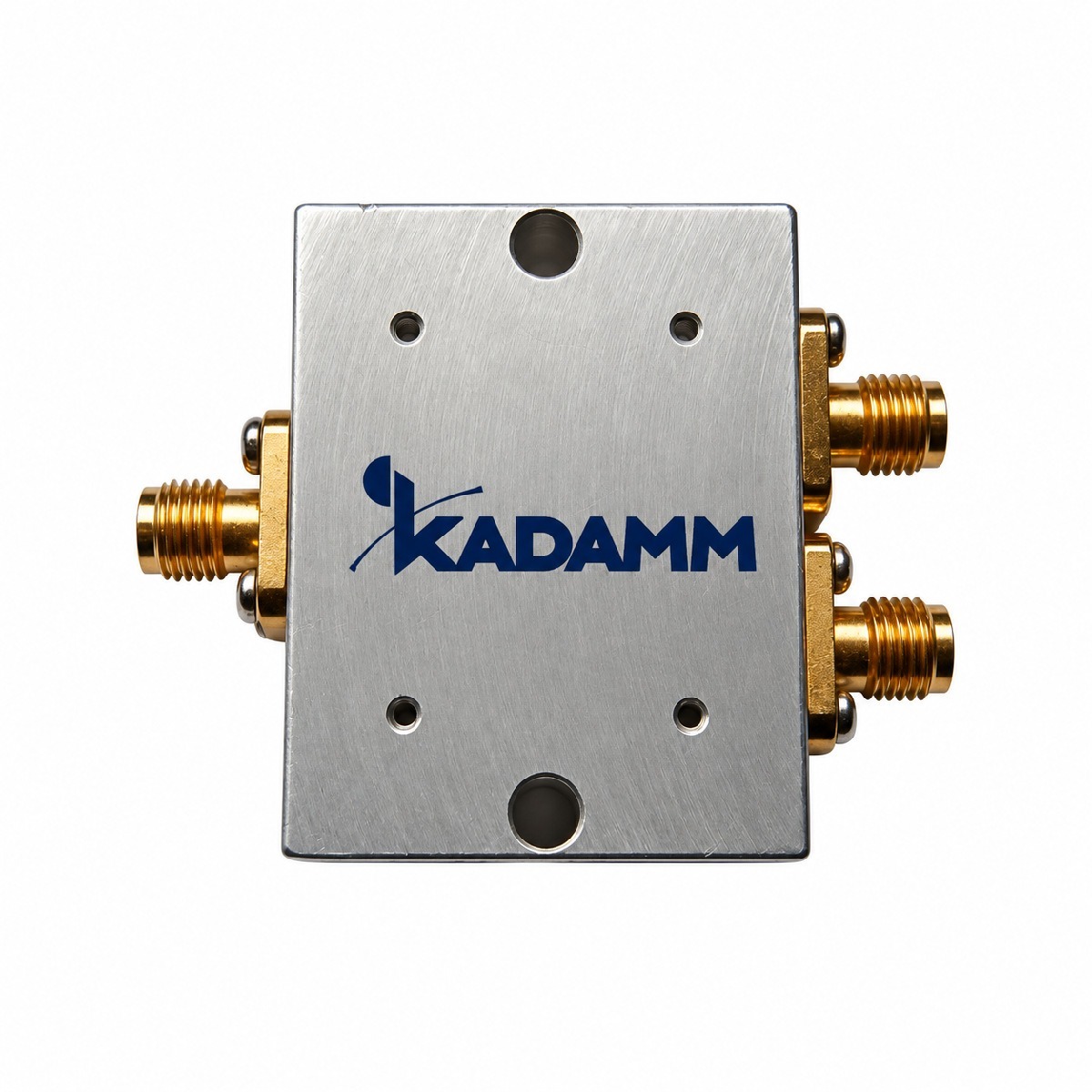

KADAMM КМ-2-18 — многополосный комбайнер. Комбайнер (многополосный сумматор, мультиплексор) объединяет сигналы разных частотных полос в один тракт: внутри — частотно-избирательные фильтры, и каждая полоса проходит со своего входа на общий выход с малым вносимым ослаблением (≤0,6 дБ).
Полосы входов — 824–960 + 1700–2500 МГц. Они фиксированы конструкцией: радиомодуль подключают к входу своей полосы, а на общий выход ставят антенну или распределительную сеть.
В отличие от гибридного моста частотный комбайнер не делит мощность пополам: потерь 3 дБ на объединение нет, а развязка между входами (≥30 дБ) не даёт передатчикам разных полос мешать друг другу.
Основные параметры тракта: вносимое ослабление — ≤0,6 дБ; КСВН — ≤1,2; допустимая мощность — 20 Вт; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Конструкция и монтаж: разъёмы — розетка SMA; размеры — 50×40×15 мм; масса — 0,05 кг; рабочая температура — −30 … +60 °C.
Конструкция и материалы
Из чего собран узел и как он защищён.
- Габариты: 50×40×15 мм.
- Масса: 0,05 кг.
- Разъёмы: розетка SMA; разъём SMA — малогабаритный резьбовой разъём для слаботочных цепей и приборов.
Технические характеристики
Паспортные параметры модели по группам.
Электрические параметры
| Параметр | Значение |
|---|---|
| Диапазоны портов | 824–960 + 1700–2500 МГц |
| Вносимые потери | ≤0,6 дБ |
| Развязка между портами | ≥30 дБ |
| КСВН | ≤1,2 |
| Мощность | 20 Вт |
| Волновое сопротивление | 50 Ом |
Конструкция и условия работы
| Параметр | Значение |
|---|---|
| Разъёмы | розетка SMA |
| Габариты | 50×40×15 мм |
| Масса | 0,05 кг |
| Рабочая температура | −30 … +60 °C |
Как читать характеристики
Что значат главные строки таблицы для проектировщика — на цифрах этой модели.
Исполнения
КАДАММ КМ-2-18 выпускается в одном исполнении: разъёмы — розетка SMA; габариты 50×40×15 мм.
Вариант с другими разъёмами или креплением обсуждается при заказе — назовите его менеджеру вместе с артикулом.
Поддерживаемые диапазоны
В полосы КМ-2-18 попадает 5 диапазонов 3GPP, применяемых в России.
Диапазон считается поддерживаемым, если обе его полосы — приёма и передачи — целиком лежат внутри рабочей полосы порта.
| Порт | Полоса | Диапазоны 3GPP |
|---|---|---|
| Порт 1 | 824–960 МГц | B5/n5, B8/n8 |
| Порт 2 | 1700–2500 МГц | B3/n3, B1/n1, B40/n40 |
Сети и стандарты в полосе
Применение
Комбайнеры ставят на базовых станциях и в DAS, чтобы вести несколько диапазонов по одному фидеру к общей многодиапазонной антенне, сокращая число кабелей и антенн.
Где узел стоит в тракте.
Комбайнер стоит между выходами оборудования разных диапазонов и общим фидером: в начале распределённой системы, у базовой станции или на мачте, где несколько систем делят одну антенну. В обратную сторону тот же узел разводит полосы из одного кабеля по разным портам.
Сценарии по отраслям
Где модель применяют чаще всего.
Схема включения
Как модель включается в тракт.
Систему каждого диапазона заводят на свой вход: порт 1 — 824–960 МГц; порт 2 — 1700–2500 МГц. На общем порту полосы складываются и уходят в один кабель.
Сигнал каждой полосы теряет на проходе не более 0,6 дБ.
Развязка не менее 30 дБ означает, что передатчик одного порта почти не нагружает соседний.
Расчётный пример
Пример расчёта уровней на данных этой модели.
- Исходные данные (пример): на каждый из 2 входов КМ-2-18 приходит несущая 43 дБм (20 Вт).
- Уровень каждой несущей на общем порту: 43 дБм − 0,6 дБ = 42,4 дБм.
- Суммарная мощность 40 Вт превышает допустимую 20 Вт — уровни нужно снизить.
- Утечка в соседний порт: 43 дБм − 30 дБ = 13 дБм.
Входные уровни здесь — пример; для объекта баланс уровней считают по фактическим мощностям источников и длинам линий.
Монтаж и подключение
Что учесть при установке и подключении.
- Перед подключением сверьте полосы портов: порт 1 — 824–960 МГц; порт 2 — 1700–2500 МГц; общий порт идёт к антенне или в магистраль.
- Под крепёж учитывайте габариты 50×40×15 мм и массу 0,05 кг.
- Разъёмы розетка SMA: ответные берут той же серии и затягивают ключом с ограничением момента — значение по паспорту разъёма.
- Неиспользуемые порты закрывают согласованной нагрузкой 50 Ом.
На что смотреть при подборе
Что проверить до заказа.
Чем отличается от похожих
Ближайшие модели того же вида в линейке KADAMM и их главные отличия от КМ-2-18.
- КАДАММ КМ-2-02: полоса 698–960 МГц, 1710–2700 МГц; вносимые потери не более 0,25 дБ.
- КАДАММ КМ-2-03: полоса 380–960 МГц, 1695–2700 МГц; вносимые потери не более 0,3 дБ.
- КАДАММ КМ-2-К2: полоса 1710–1880 МГц, 1920–2690 МГц; вносимые потери не более 0,9 дБ (0,5 тип., с кабелем).
Модели серии выбирают по тому, какие системы сводятся в фидер: полосы портов должны охватить все частоты, а число портов — число диапазонов.
Сравнение с похожими моделями KADAMM
Таблица сводит КМ-2-18 и ближайшие по полосе модели того же вида — по строкам, в которых они различаются.
| Параметр | КМ-2-18 | КМ-2-02 | КМ-2-03 | КМ-2-К2 | КМ-2-05 |
|---|---|---|---|---|---|
| Диапазоны портов | 824–960 + 1700–2500 МГц | 698–960 + 1710–2700 МГц | 380–960 + 1695–2700 МГц | 1710–1880 + 1920–2690 МГц | 1695–2200 + 2300–2700 МГц |
| Вносимые потери | ≤0,6 дБ | ≤0,25 дБ | ≤0,3 дБ | ≤0,9 дБ (0,5 тип., с кабелем) | ≤0,3 дБ |
| Развязка между портами | ≥30 дБ | ≥50 дБ | ≥50 дБ | ≥27 дБ | ≥50 дБ |
| Разъёмы | розетка SMA | 7-16, розетка | 4.3-10, розетка | кабельные выводы 141FEP | 4.3-10, розетка |
| Карточка | эта модель | Открыть | Открыть | Открыть | Открыть |
Документация и поставка
Что входит в поставку и как получить расчёт.
Комплект
- Многополосный комбайнер КАДАММ КМ-2-18 с разъёмами: розетка SMA
- паспорт изделия
- сертификаты и декларации — по запросу
Документы и расчёт
Техническое описание серии КМ-2-18 и каталог KADAMM «ВЧ-оборудование и антенны» — файлами в блоке документов этой страницы.
Для расчёта тракта пришлите схему объекта или поэтажные планы, перечень систем с полосами и мощностями источников, число антенн и длины кабельных линий — инженер KADAMM посчитает баланс уровней и подберёт узлы. Почта info@kadamm.com, телефон 8-499-213-05-16.
