KADAMM K861176R25 — комбинированная антенна TDD 2490–2690 + FDD 2×698–960 / 2×1710–2690 МГц, 65°, 18 дБи, 16 портов + калибровочный, RET

KADAMM K861176R25 — антенна базовой станции с массивами FDD и TDD в одном корпусе диапазона TDD 2490–2690 + FDD 2×698–960 / 2×1710–2690 МГц. По устройству это панель: решётка излучателей стоит перед металлическим рефлектором и закрыта радиопрозрачным радомом из стеклопластика. Рефлектор разворачивает излучение вперёд, поэтому антенна обслуживает один сектор и почти ничего не отдаёт назад. Такие панели ставят на мачты, трубостойки и крыши базовых станций сотовой связи — по одной на каждый сектор сайта.

Ширина луча в горизонтальной плоскости — 65°. Это классический вариант для трёхсекторного сайта: три панели, развёрнутые через 120°, вместе закрывают круг, а края секторов перекрываются ровно настолько, чтобы абонент переходил из сектора в сектор без провала связи.

По вертикали луч узкий — 8 ± 0,8°. Поэтому главная настройка панели — наклон: он определяет, где луч «ложится» на землю, какого радиуса получится сота и сколько помех уйдёт соседним сотам. Электрический наклон регулируется в пределах 2–12°: меняется фазировка излучателей, и луч опускается целиком, сохраняя форму сектора. Управление дистанционное (RET, протокол AISG 2.0 / 3GPP TS 25.461): угол меняют с базовой станции или из центра управления, без подъёма бригады на мачту. Дополнительно кронштейн даёт механический наклон 0–10° — им пользуются для грубой подстройки, потому что механический наклон поднимает задний лепесток и искажает края сектора.

Качество диаграммы видно по цифрам: усиление — до 18 дБи; отношение вперёд/назад — ≥22 дБ (тыловой сектор защищён от помех); первый боковой лепесток подавлен на ≥15 дБ (меньше помех соседним сотам).

Интермодуляция IM3 — ≤−153 дБн при двух несущих по 43 дБм (метод IEC 62037). Когда через одну панель идут несколько мощных несущих, на нелинейностях контактов рождаются продукты интермодуляции и попадают в полосу приёма — базовая станция «глохнет». Низкая интермодуляция антенны имеет смысл, только если разъёмы, перемычки и кабели того же класса; у этой модели разъёмы 4.3-10 — они компактнее 7/16 и рассчитаны именно на низкую интермодуляцию.

Механика: размеры 2080 × 499 × 198 мм; масса 40 кг плюс 5,5 кг монтажный комплект; крепление на трубу Ø50–Ø115 мм; ветровая нагрузка 1100 / 325 / 1240 Н при 150 км/ч (фронт / бок / тыл); предельная скорость ветра 216 км/ч; рабочая температура −50…+65 °C. Разъёмы — TDD:1 × вилка MQ4+MQ5; FDD:8 × розетка 4.3-10 (IEC 61169-54), расположены снизу. Эти цифры нужны для расчёта опоры и кронштейна: на высоте панель работает как парус.

Это комбинированная панель: в одном корпусе — массив TDD (5G NR / LTE TDD) с формированием луча и секторные FDD-массивы. Калибровочный порт выравнивает амплитуды и фазы трактов TDD-массива, чтобы луч формировался точно. Одна такая панель заменяет на мачте две отдельные антенны.

Системы излучателей

Всего у K861176R25 — 5 систем излучателей, 16 портов.

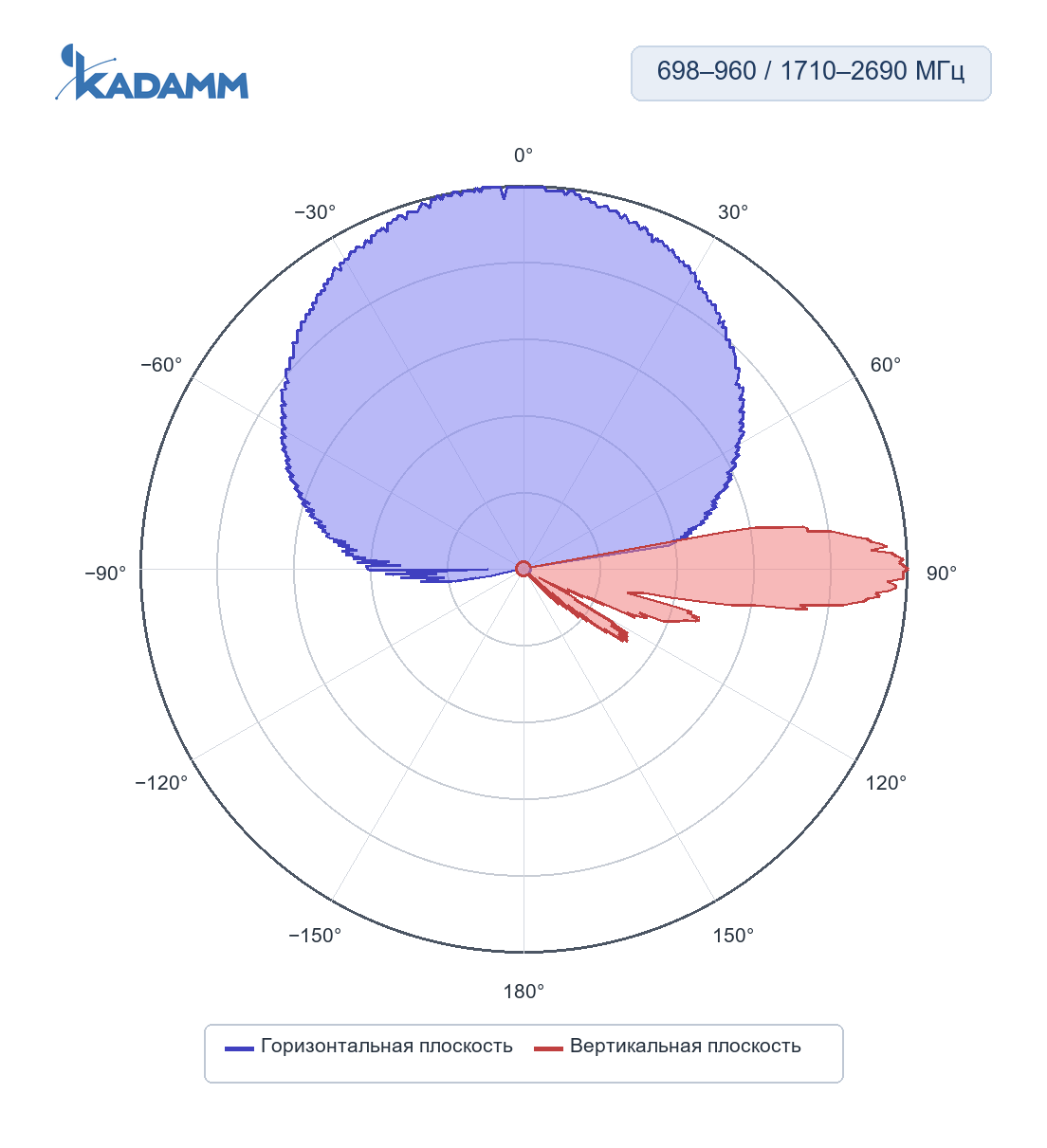

698–960 МГц, горизонтальная и вертикальная плоскости, массив R1/R2Главный лепесток по горизонтали 65–69°, по вертикали 9,3–11,5°, усиление в максимуме 14–15,2 дБи, задний лепесток ниже главного не менее чем на 21 дБ.

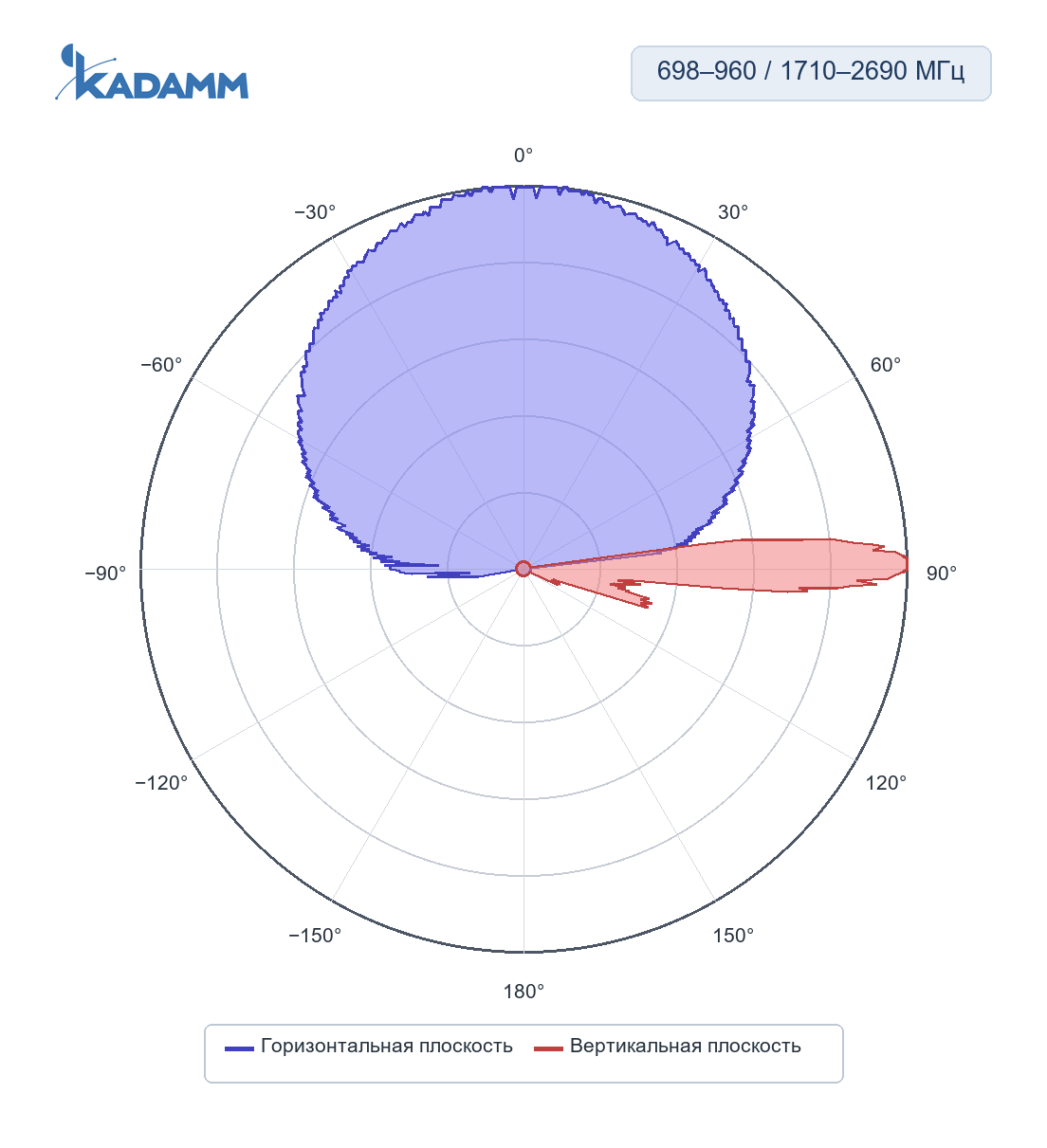

1710–2690 МГц, горизонтальная и вертикальная плоскости, массив Y1/Y3Главный лепесток по горизонтали 59–68°, по вертикали 4,4–6,3°, усиление в максимуме 16,9–18 дБи, задний лепесток ниже главного не менее чем на 24 дБ.

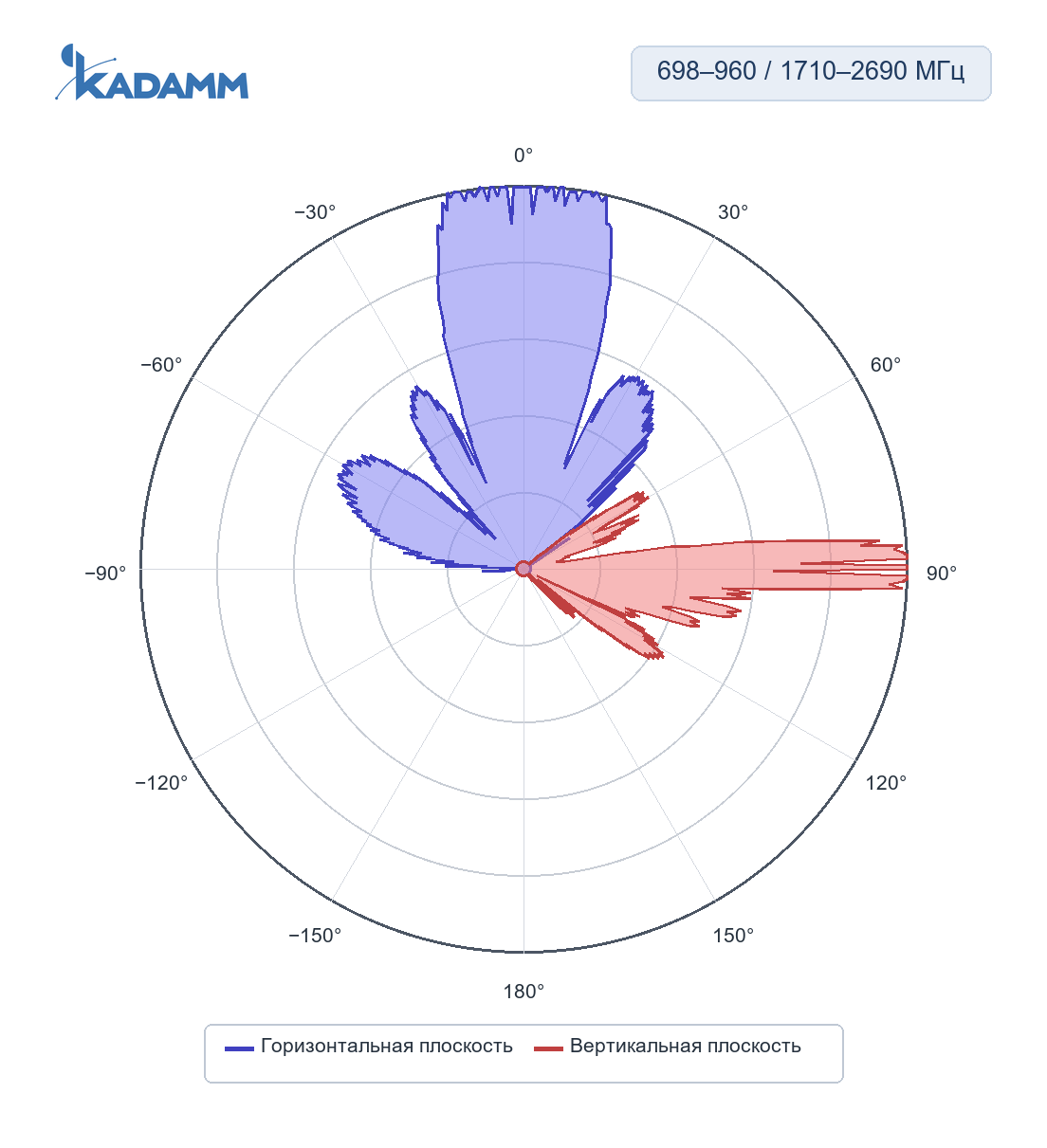

2490–2690 МГц, массив TDD: сервисный луч 0°, горизонтальная и вертикальная плоскости, массив Y1/Y3Главный лепесток по горизонтали 59 ± 6°, по вертикали 4,4 ± 0,5°, усиление в максимуме 18 дБи, задний лепесток ниже главного не менее чем на 24 дБ.

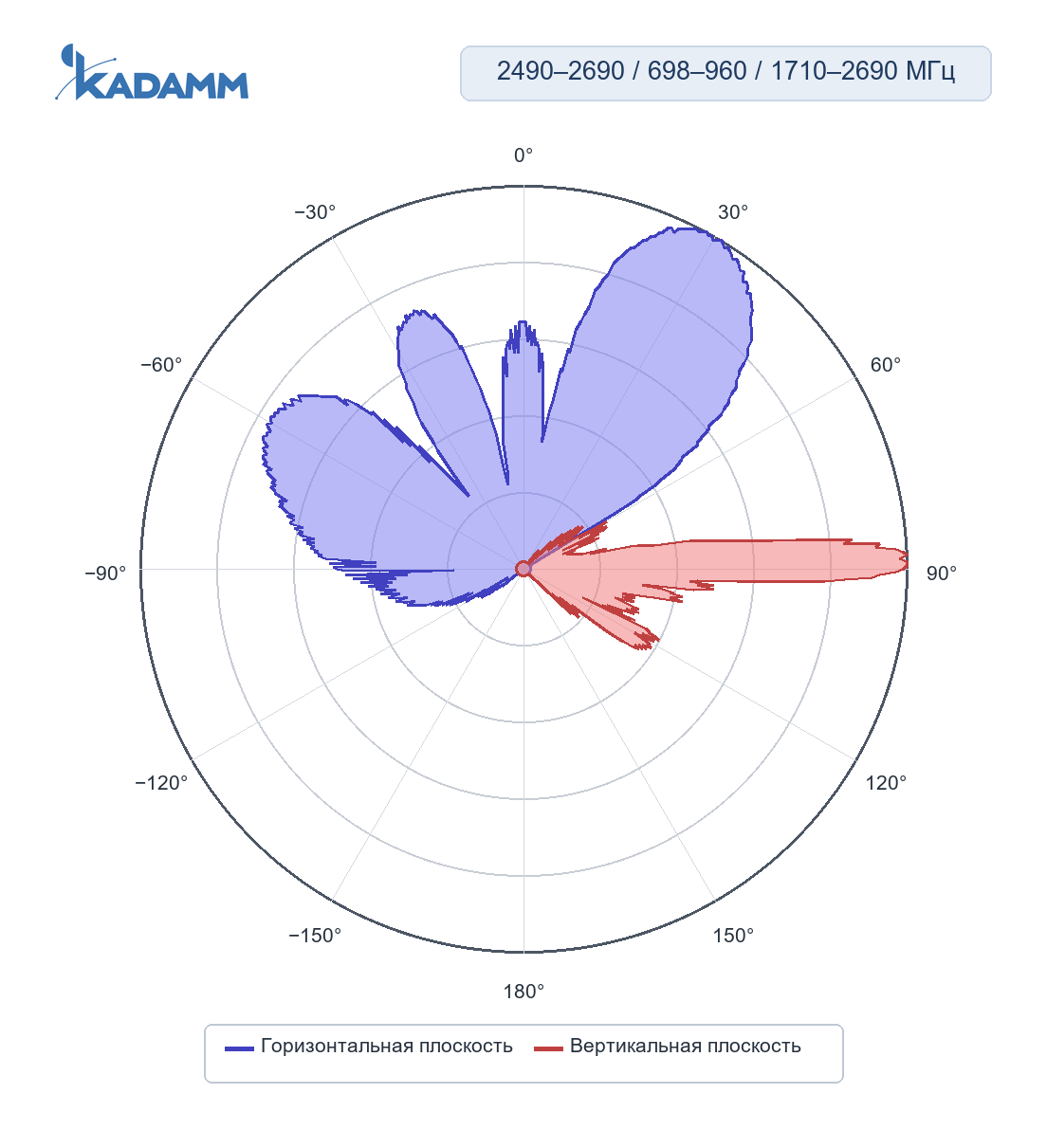

2490–2690 МГц, массив TDD: сервисный луч 30°, горизонтальная и вертикальная плоскости, массив Y1/Y3Главный лепесток по горизонтали 59 ± 6°, по вертикали 4,4 ± 0,5°, усиление в максимуме 18 дБи, задний лепесток ниже главного не менее чем на 24 дБ.

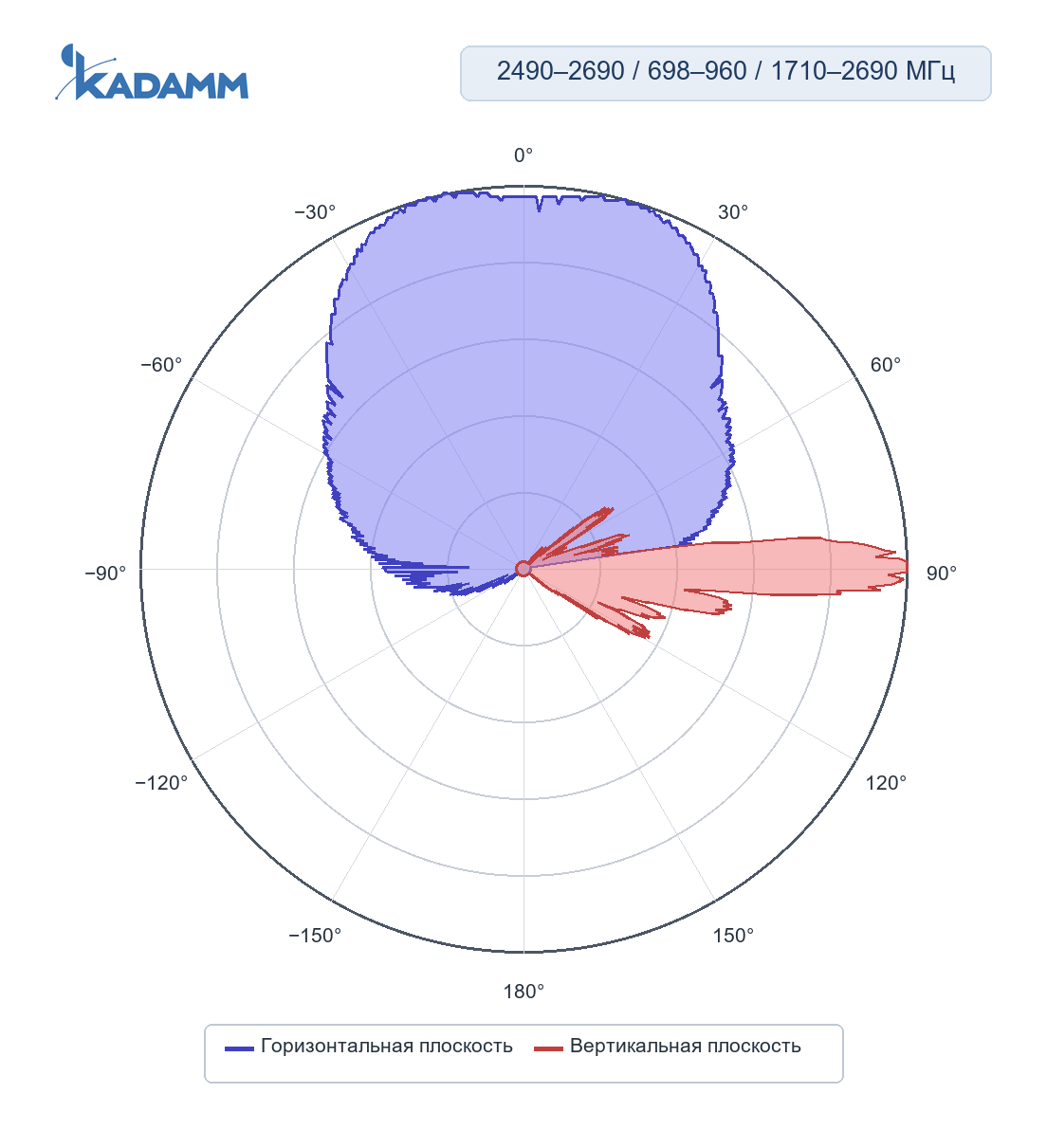

2490–2690 МГц, массив TDD: широковещательный луч (BCH), горизонтальная и вертикальная плоскости, массив Y1/Y3Главный лепесток по горизонтали 59 ± 6°, по вертикали 4,4 ± 0,5°, усиление в максимуме 18 дБи, задний лепесток ниже главного не менее чем на 24 дБ.

Ширина главного лепестка по уровню половинной мощности по горизонтали — 65°, у TDD — 90 ± 15°, у TDD — 8 ± 0,8°, у TDD — 24 ± 3°; по вертикали — 4,4–11,5°. Задний лепесток ослаблен не менее чем на 22 дБ относительно главного.

Массив TDD (beamforming) 2490–2690 МГц: общие и калибровочные параметры

TDD: одноколонный луч

TDD: широковещательный луч (BCH)

TDD: сервисный луч

Массив R1/R2: 2×698–960 МГц

Массив Y1/Y3: 2×1710–2690 МГц

• AISG 2.0 — протокол управления наклоном 2–12° у K861176R25 по кабелю от оборудования площадки.
• IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение ≤−153 дБн для K861176R25.
• IEC 61169-54 — компактные разъёмы 4.3-10 с низкой собственной интермодуляцией; у K861176R25 — TDD:1 × вилка MQ4+MQ5; FDD:8 × розетка 4.3-10 (IEC 61169-54).
• 3GPP TS 36.101 и 38.101-1 — полосы K861176R25 покрывают 10 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры K861176R25 в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход K861176R25 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 18 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 18 = 58 дБм, то есть около 631 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 829 МГц (середина полосы 698–960 МГц): L = 32,45 + 20·lg 829 + 20·lg 1 = 90,8 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 58 − 90,8 = −32,8 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
5. Геометрия наклона (пример): при подвесе на 30 м и электрическом наклоне 7° ось луча приходит на землю на расстоянии 30 / tg 7° ≈ 244 м; нижняя граница луча (половина вертикальной ширины 8°) — около 154 м от опоры, верхняя — около 572 м.

K861176R25 ставят на макросайтах операторов: на мачтах, трубостойках, крышах зданий. При модернизации сайта многодиапазонная панель заменяет несколько старых антенн, а разные системы излучателей позволяют разместить на одной опоре оборудование нескольких диапазонов или операторов.

С лучом 65° панель подходит для стандартной трёхсекторной схемы — городской и пригородной застройки, посёлков, промышленных площадок.

Сети и службы в полосах K861176R25:

Перед заказом KADAMM K861176R25 сверьте с проектом:

• Частоты оборудования — внутри 698–960 и 1710–2690 МГц
• Мощность на порт — не выше 400 Вт
• Разъёмы — 16×4.3-10
• Опора и крепление — на трубу Ø50–Ø115 мм
• Климат площадки — в пределах −50…+65 °C

• Крепление K861176R25 — на трубу Ø50–Ø115 мм; монтажный комплект весит 5,5 кг.
• Панель K861176R25 выставляют вертикально по уровню и разворачивают осью по азимуту сектора; азимут и наклон заносят в паспорт площадки.
• Наклон K861176R25: электрический 2–12°, дистанционно через блок RET; механический 0–10° — кронштейном.
• Блок RET антенны K861176R25 подключают кабелем AISG к оборудованию площадки; после этого наклон меняют без подъёма на опору.

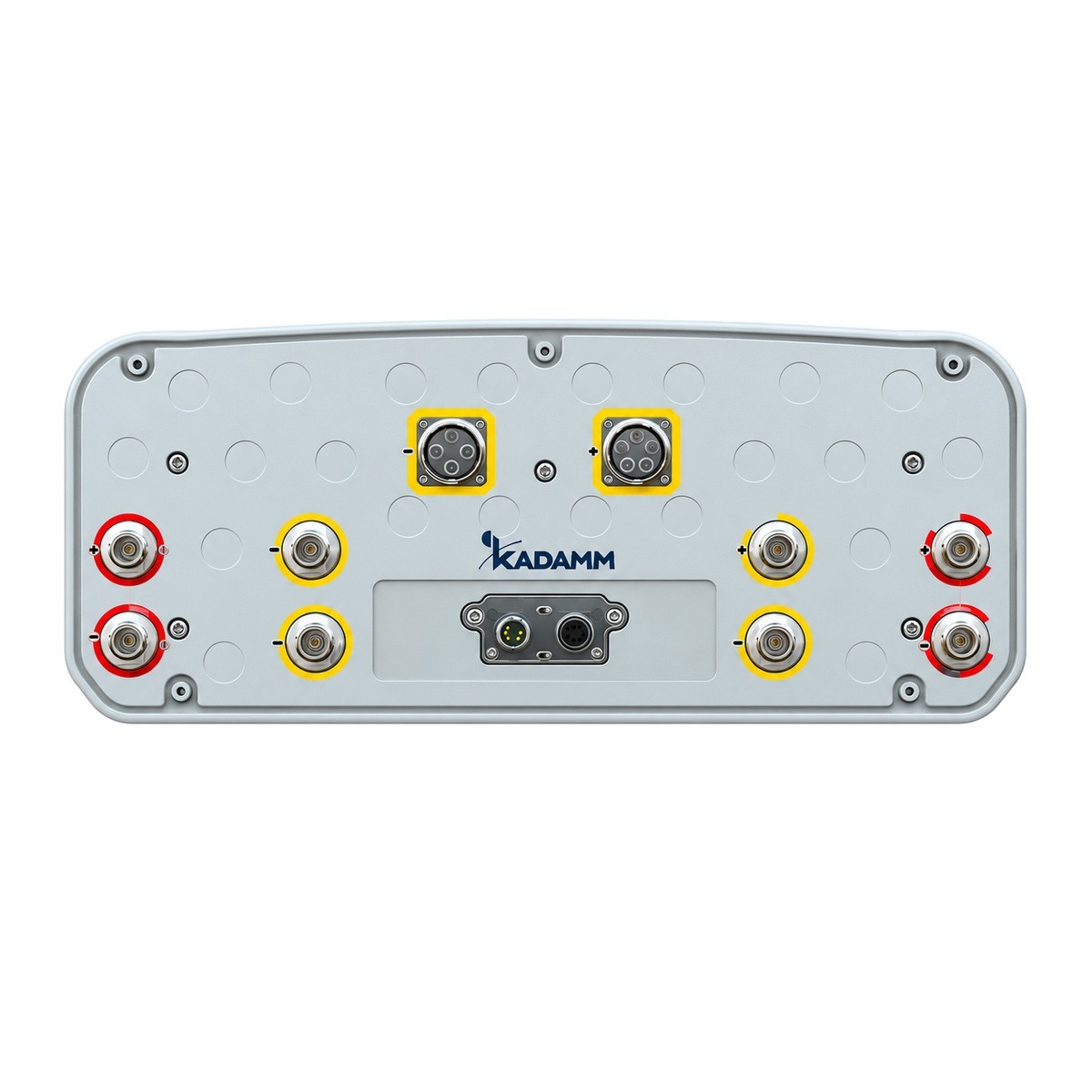

• Разъёмы — TDD:1 × вилка MQ4+MQ5; FDD:8 × розетка 4.3-10 (IEC 61169-54), выведены снизу.
• Разъёмы K861176R25 на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
• Корпус и крепление K861176R25 включают в контур заземления и молниезащиты опоры по проекту; грозозащита — заземление по постоянному току.

Масса монтажного комплекта — 5,5 кг; упаковка 2370 × 565 × 250 мм.
