KADAMM K81802711Y — директорная антенна (Яги) 790–960 / 1710–2690 МГц, 11 дБи, 65°/55°, 1 порт

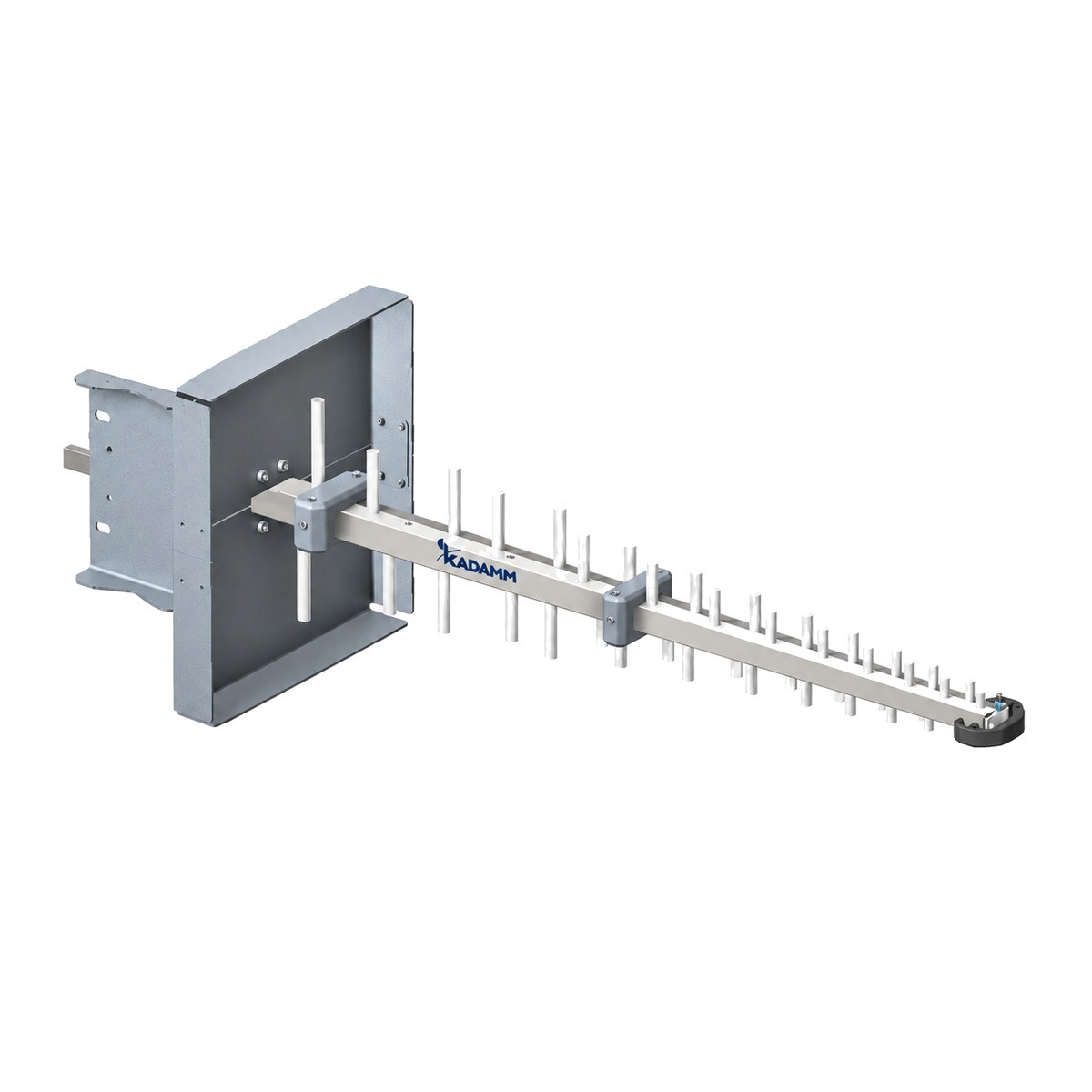

KADAMM K81802711Y — директорная антенна (Яги) диапазона 790–960 / 1710–2690 МГц. Это антенна «волновой канал»: на общей траверсе стоят активный вибратор, рефлектор позади него и директоры впереди. Директоры «подтягивают» излучение вперёд, рефлектор отражает его, и антенна работает как прожектор: чем больше директоров и длиннее траверса, тем уже луч и выше усиление — у этой модели 9 ± 0,5 / 11 ± 0,5 дБи.

Ширина луча — 65 ± 10° / 55 ± 10° по горизонтали, 55 ± 10° / 45 ± 10° по вертикали. Узкий луч даёт дальность и отсекает помехи с других направлений, но требует аккуратного наведения на корреспондента.

Отношение вперёд/назад — более 20 дБ: насколько слабее антенна принимает сигнал с тыла. Это важно, когда за спиной антенны работают другие станции или стоит сервисная антенна репитера.

Поляризацию задают при монтаже поворотом траверсы: элементы вертикально — вертикальная поляризация, как у большинства систем подвижной связи; горизонтально — горизонтальная. На обоих концах линии поляризации должны совпадать, иначе теряются десятки децибел.

Пример расчёта: на 875 МГц потери в свободном пространстве на 10 км — 32,45 + 20·lg 875 + 20·lg 10 ≈ 111,3 дБ. Антенна с усилением 9 дБи сокращает их на 9 дБ по сравнению с изотропным излучателем; при мощности передатчика 37 дБм (5 Вт) и потерях в кабеле 3 дБ уровень на входе приёмника с такой же антенной на другом конце — около −62,3 дБм. Реальная трасса добавляет потери на рельеф, застройку и растительность.

Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН не более 1,8; допустимая мощность 100 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.

Конструкция и условия работы: размеры 900 × 240 × 240 мм; масса 2 кг; крепление: Ø40–Ø70 мм; предельная скорость ветра 200 км/ч; рабочая температура −40…+65 °C.

Разъём — 1×4.3-10, расположение — снизу. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.

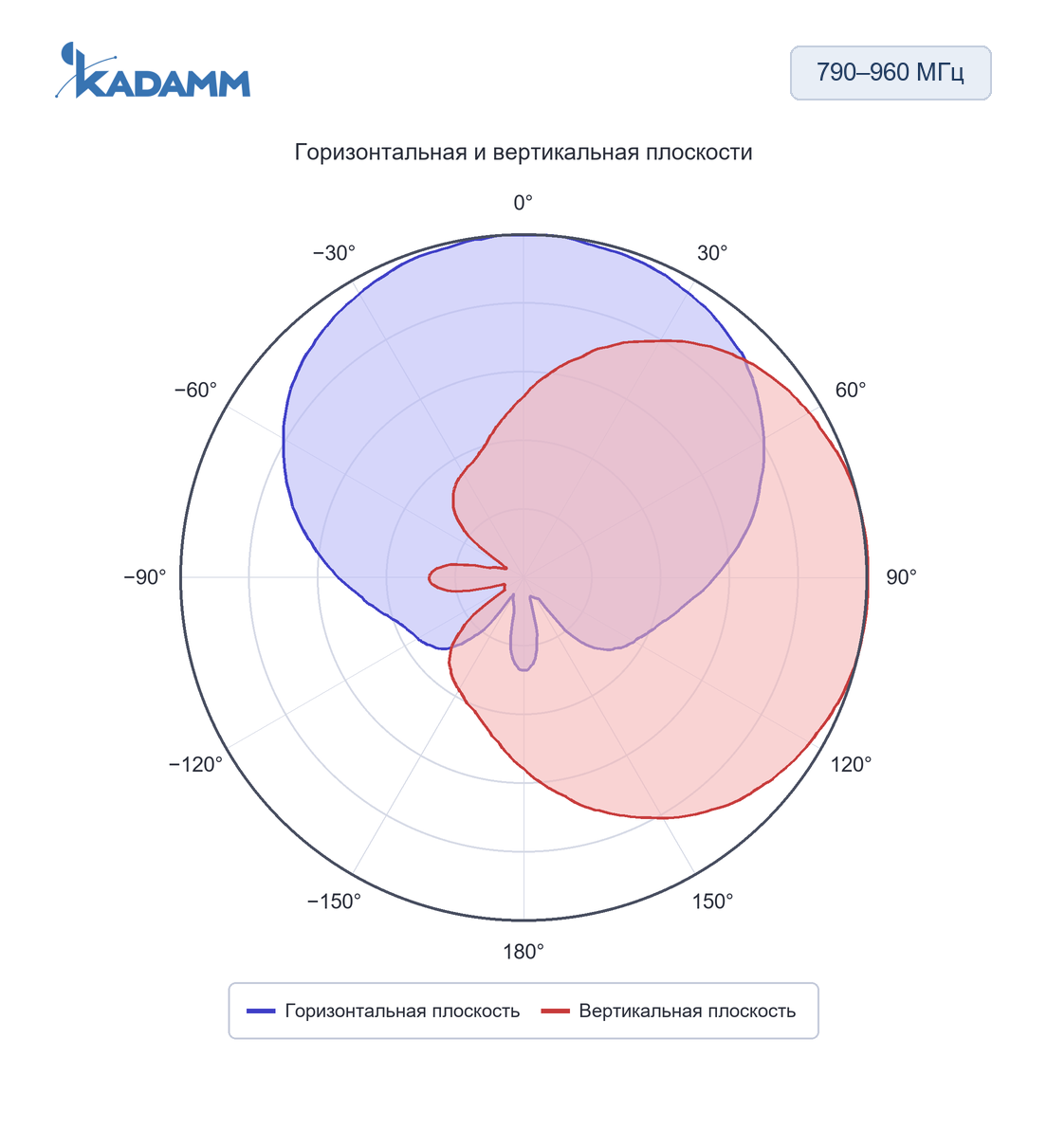

790–960 МГц, горизонтальная и вертикальная плоскостиГлавный лепесток по горизонтали 65 ± 10°, по вертикали 55 ± 10°, усиление в максимуме 9 ± 0,5 дБи, задний лепесток ниже главного не менее чем на 20 дБ.

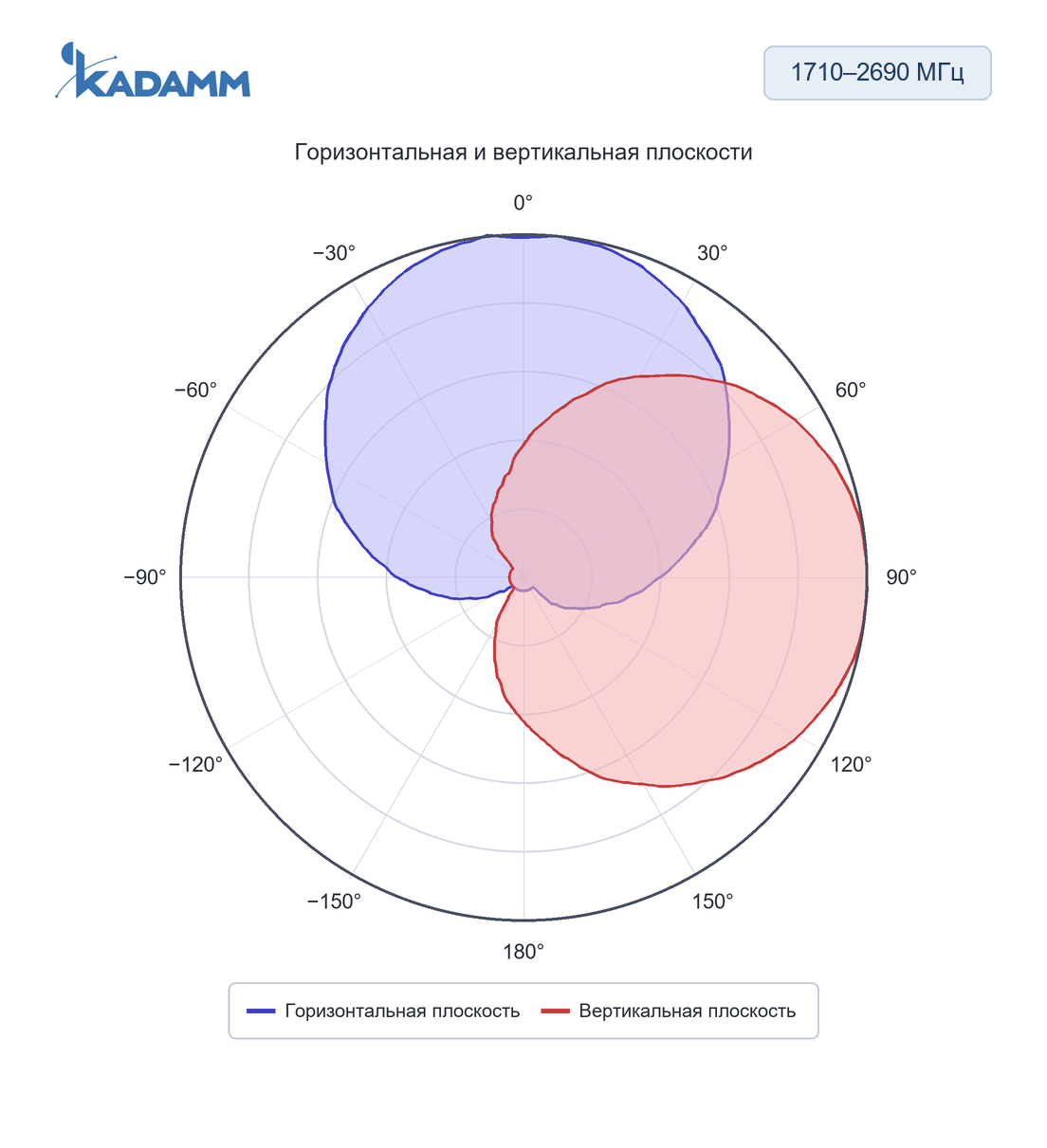

1710–2690 МГц, горизонтальная и вертикальная плоскостиГлавный лепесток по горизонтали 55 ± 10°, по вертикали 45 ± 10°, усиление в максимуме 11 ± 0,5 дБи, задний лепесток ниже главного не менее чем на 20 дБ.

Ширина главного лепестка по уровню половинной мощности по горизонтали — 55–65°; по вертикали — 45–55°. Задний лепесток ослаблен не менее чем на 20 дБ относительно главного.

• IEC 61169-54 — компактные разъёмы 4.3-10 с низкой собственной интермодуляцией; у K81802711Y — 1 × розетка 4.3-10 (IEC 61169-54).
• 3GPP TS 36.101 и 38.101-1 — полосы K81802711Y покрывают 9 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры K81802711Y в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход K81802711Y подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 11 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 11 = 51 дБм, то есть около 126 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 1740 МГц (середина полосы 790–2690 МГц): L = 32,45 + 20·lg 1740 + 20·lg 1 = 97,3 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 51 − 97,3 = −46,3 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.

Антенны Яги применяют для связи с удалённой базовой станцией или ретранслятором, как донорские антенны репитеров, для радиоканалов телеметрии и приёма на краю зоны покрытия.

Сети и службы в полосах K81802711Y:

Перед заказом KADAMM K81802711Y сверьте с проектом:

• Частоты оборудования — внутри 790–2690 МГц
• Мощность на порт — не выше 100 Вт
• Разъёмы — 1×4.3-10
• Опора и крепление — на трубу Ø40–Ø70 мм
• Климат площадки — в пределах −40…+65 °C

• Крепление K81802711Y — на трубу Ø40–Ø70 мм.
• K81802711Y направляют на обслуживаемую зону или на станцию на другом конце линии; точную юстировку делают по уровню сигнала.
• Наклон K81802711Y: электрический 0°.
• Разъёмы — 1 × розетка 4.3-10 (IEC 61169-54), выведены снизу.
• Уличные соединения K81802711Y после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
• Корпус и крепление K81802711Y включают в контур заземления и молниезащиты опоры по проекту; грозозащита — заземление по постоянному току.
