KADAMM K807702118 — секторная панельная антенна 703–2170 МГц, 7 систем излучателей, 17,5 дБи, 14 портов, встроенный RET

KADAMM K807702118 — секторная панельная антенна для базовой станции диапазона 2×703–960 / 824–884 / 2×1710–1880 / 2×1920–2170 МГц. По устройству это панель: решётка излучателей стоит перед металлическим рефлектором и закрыта радиопрозрачным радомом из стеклопластика. Рефлектор разворачивает излучение вперёд, поэтому антенна обслуживает один сектор и почти ничего не отдаёт назад. Такие панели ставят на мачты, трубостойки и крыши базовых станций сотовой связи — по одной на каждый сектор сайта.

Ширина луча в горизонтальной плоскости — 65°/65°/65°/65°. Это классический вариант для трёхсекторного сайта: три панели, развёрнутые через 120°, вместе закрывают круг, а края секторов перекрываются ровно настолько, чтобы абонент переходил из сектора в сектор без провала связи.

Излучатели — с кросс-поляризацией ±45°: в одной панели работают две ортогональные поляризации, и каждая система излучателей даёт два независимых входа. Это схема MIMO 2×2 или разнесённый приём без второй антенны на мачте; поляризационная развязка — ≥15 дБ. Систем излучателей в панели — 7, портов — 14: к одной антенне подключают несколько радиомодулей или диапазонов, а на мачте остаётся меньше панелей — ниже ветровая нагрузка и плата за место на опоре; развязка между системами — ≥80 (703–803/824–884), ≥80 (703–803/905–960), ≥90 (824–884/905–960) дБ.

По вертикали луч узкий — 9,1 ± 0,5°. Поэтому главная настройка панели — наклон: он определяет, где луч «ложится» на землю, какого радиуса получится сота и сколько помех уйдёт соседним сотам. Электрический наклон регулируется в пределах 2–10° / 2–12°: меняется фазировка излучателей, и луч опускается целиком, сохраняя форму сектора. Управление дистанционное (RET, протокол AISG 2.0/3GPP): угол меняют с базовой станции или из центра управления, без подъёма бригады на мачту. Дополнительно кронштейн даёт механический наклон 0–8° — им пользуются для грубой подстройки, потому что механический наклон поднимает задний лепесток и искажает края сектора.

Качество диаграммы видно по цифрам: усиление — до 17,5 дБи; отношение вперёд/назад — ≥26 дБ (тыловой сектор защищён от помех); первый боковой лепесток подавлен на ≥15 дБ (меньше помех соседним сотам).

Интермодуляция IM3 — ≤−150 дБн при двух несущих по 43 дБм (метод IEC 62037). Когда через одну панель идут несколько мощных несущих, на нелинейностях контактов рождаются продукты интермодуляции и попадают в полосу приёма — базовая станция «глохнет». Низкая интермодуляция антенны имеет смысл, только если разъёмы, перемычки и кабели того же класса; у этой модели разъёмы 4.3-10 — они компактнее 7/16 и рассчитаны именно на низкую интермодуляцию.

Механика: размеры 2680 × 446 × 205 мм; масса 44,5 кг плюс 8,7 кг монтажный комплект; крепление на трубу Ø50–Ø115 мм; ветровая нагрузка 1433 / 447 / 1602 Н при 150 км/ч (фронт / бок / тыл); предельная скорость ветра 216 км/ч; рабочая температура −50…+65 °C. Разъёмы — 14 × розетка 4.3-10 (IEC 61169-54), расположены снизу. Эти цифры нужны для расчёта опоры и кронштейна: на высоте панель работает как парус.

Системы излучателей

Всего у K807702118 — 7 систем излучателей, 14 портов.

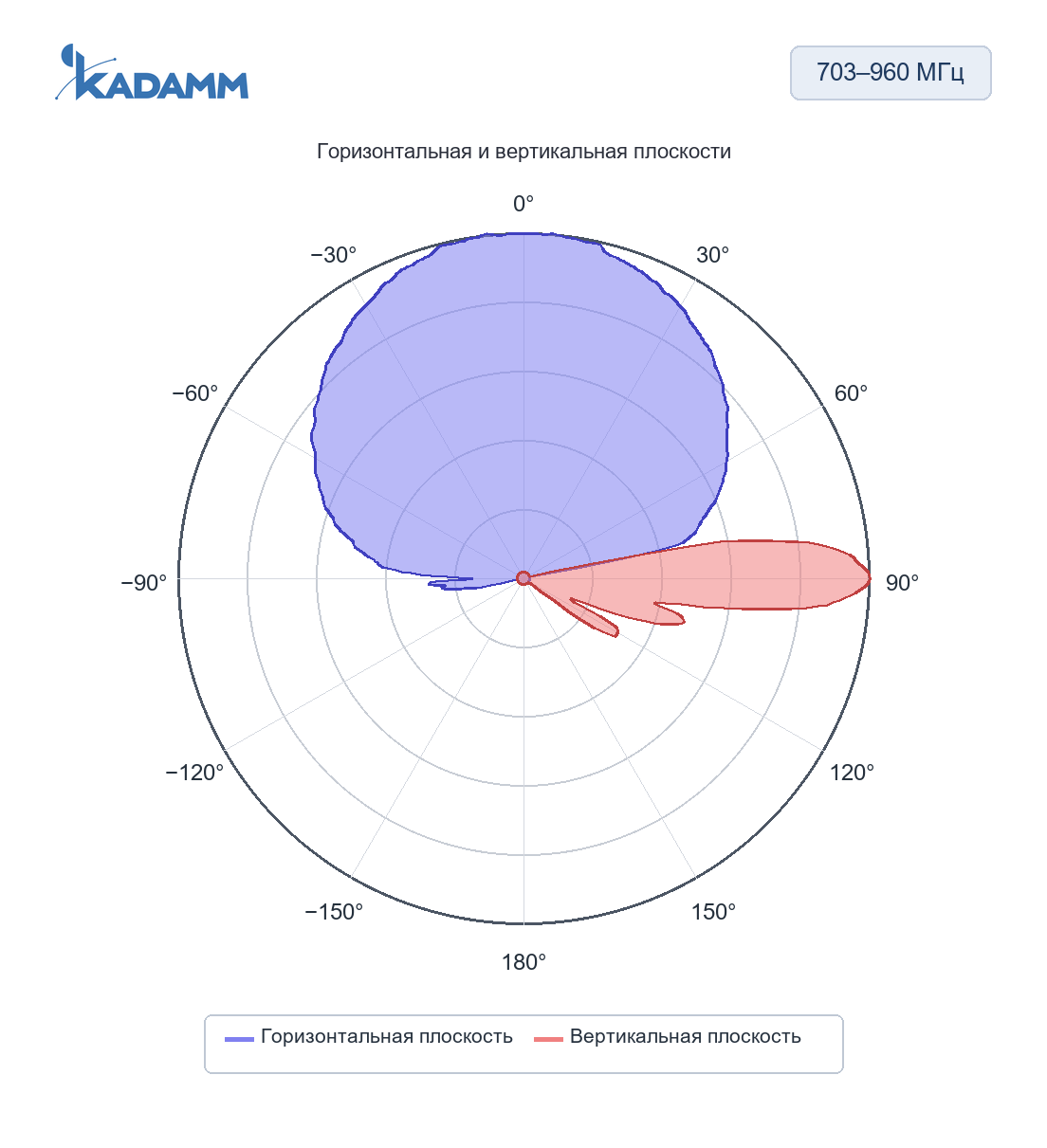

703–960 МГц, горизонтальная и вертикальная плоскости, массив R1/R2Главный лепесток по горизонтали 65–69°, по вертикали 7,5–9,1°, усиление в максимуме 16,6–17 дБи, задний лепесток ниже главного не менее чем на 26 дБ.

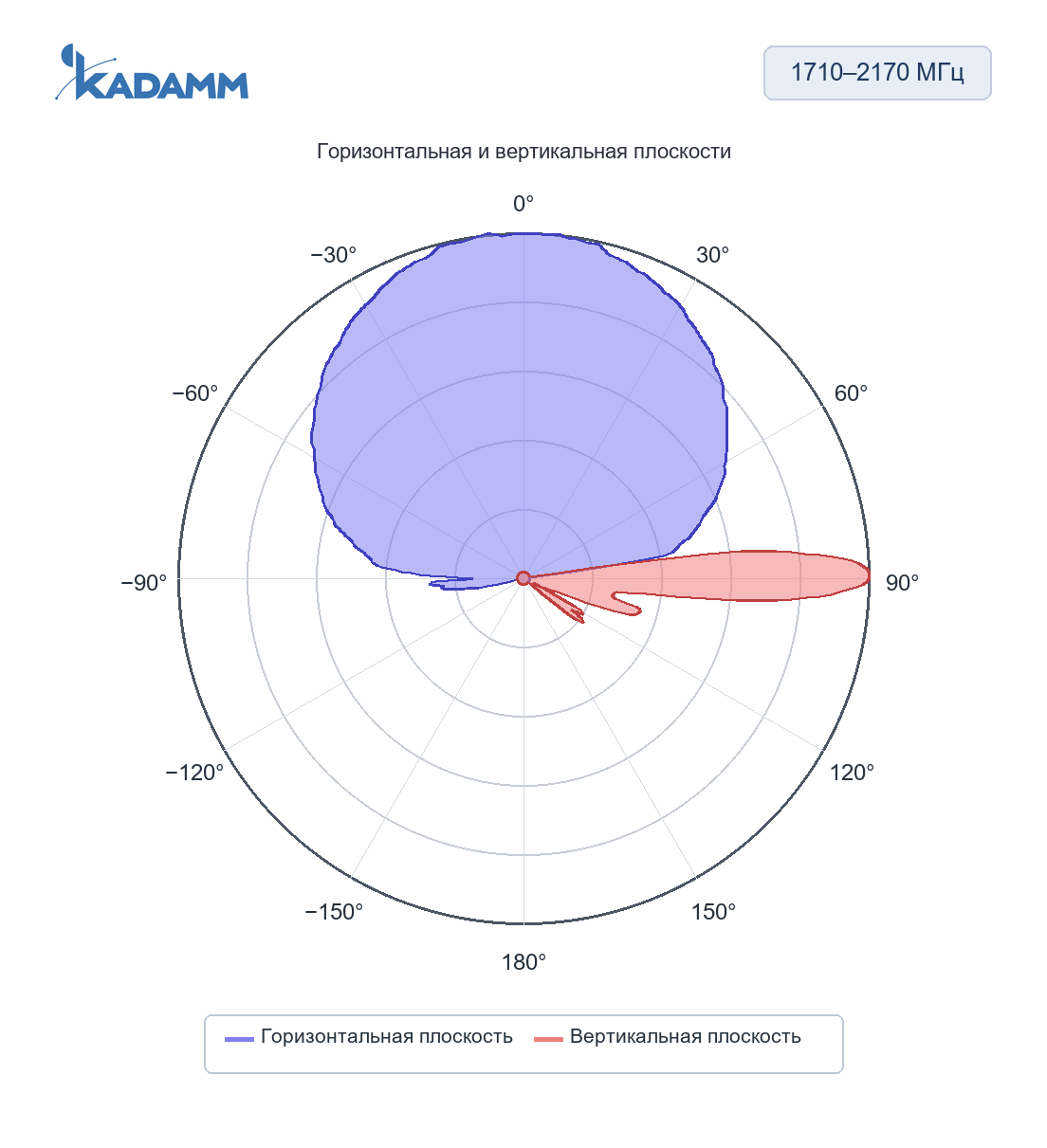

1710–2170 МГц, горизонтальная и вертикальная плоскости, массив B1/B3Главный лепесток по горизонтали 65 ± 6°, по вертикали 7,4 ± 0,6°, усиление в максимуме 17,5 ± 1 дБи, задний лепесток ниже главного не менее чем на 26 дБ.

Ширина главного лепестка по уровню половинной мощности по горизонтали — 65° во всех диапазонах; по вертикали — 6,4–9,1°. Задний лепесток ослаблен не менее чем на 26 дБ относительно главного.

Массив R1/R2: 2×703–960 МГц

Массив R3: 824–884 МГц

Массив B1/B3: 2×1710–1880 МГц

Массив B2/B4: 2×1920–2170 МГц

• AISG 2.0 — протокол управления наклоном 2–12° у K807702118 по кабелю от оборудования площадки.
• IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение ≤−150 дБн для K807702118.
• IEC 61169-54 — компактные разъёмы 4.3-10 с низкой собственной интермодуляцией; у K807702118 — 14 × розетка 4.3-10 (IEC 61169-54).
• 3GPP TS 36.101 и 38.101-1 — полосы K807702118 покрывают 6 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры K807702118 в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход K807702118 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 17,5 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 17,5 = 57,5 дБм, то есть около 562 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 832 МГц (середина полосы 703–960 МГц): L = 32,45 + 20·lg 832 + 20·lg 1 = 90,8 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 57,5 − 90,8 = −33,3 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
5. Геометрия наклона (пример): при подвесе на 30 м и электрическом наклоне 7° ось луча приходит на землю на расстоянии 30 / tg 7° ≈ 244 м; нижняя граница луча (половина вертикальной ширины 7,5°) — около 158 м от опоры, верхняя — около 528 м.

K807702118 ставят на макросайтах операторов: на мачтах, трубостойках, крышах зданий. При модернизации сайта многодиапазонная панель заменяет несколько старых антенн, а разные системы излучателей позволяют разместить на одной опоре оборудование нескольких диапазонов или операторов.

С лучом 65°/65°/65°/65° панель подходит для стандартной трёхсекторной схемы — городской и пригородной застройки, посёлков, промышленных площадок.

Сети и службы в полосах K807702118:

Перед заказом KADAMM K807702118 сверьте с проектом:

• Частоты оборудования — внутри 703–960, 1710–1880 и 1920–2170 МГц
• Мощность на порт — не выше 350 Вт
• Разъёмы — 14×4.3-10
• Опора и крепление — на трубу Ø50–Ø115 мм
• Климат площадки — в пределах −50…+65 °C

• Крепление K807702118 — на трубу Ø50–Ø115 мм; монтажный комплект весит 8,7 кг.
• Панель K807702118 выставляют вертикально по уровню и разворачивают осью по азимуту сектора; азимут и наклон заносят в паспорт площадки.
• Наклон K807702118: электрический 2–12°, дистанционно через блок RET; механический 0–8° — кронштейном.
• Блок RET антенны K807702118 подключают кабелем AISG к оборудованию площадки; после этого наклон меняют без подъёма на опору.

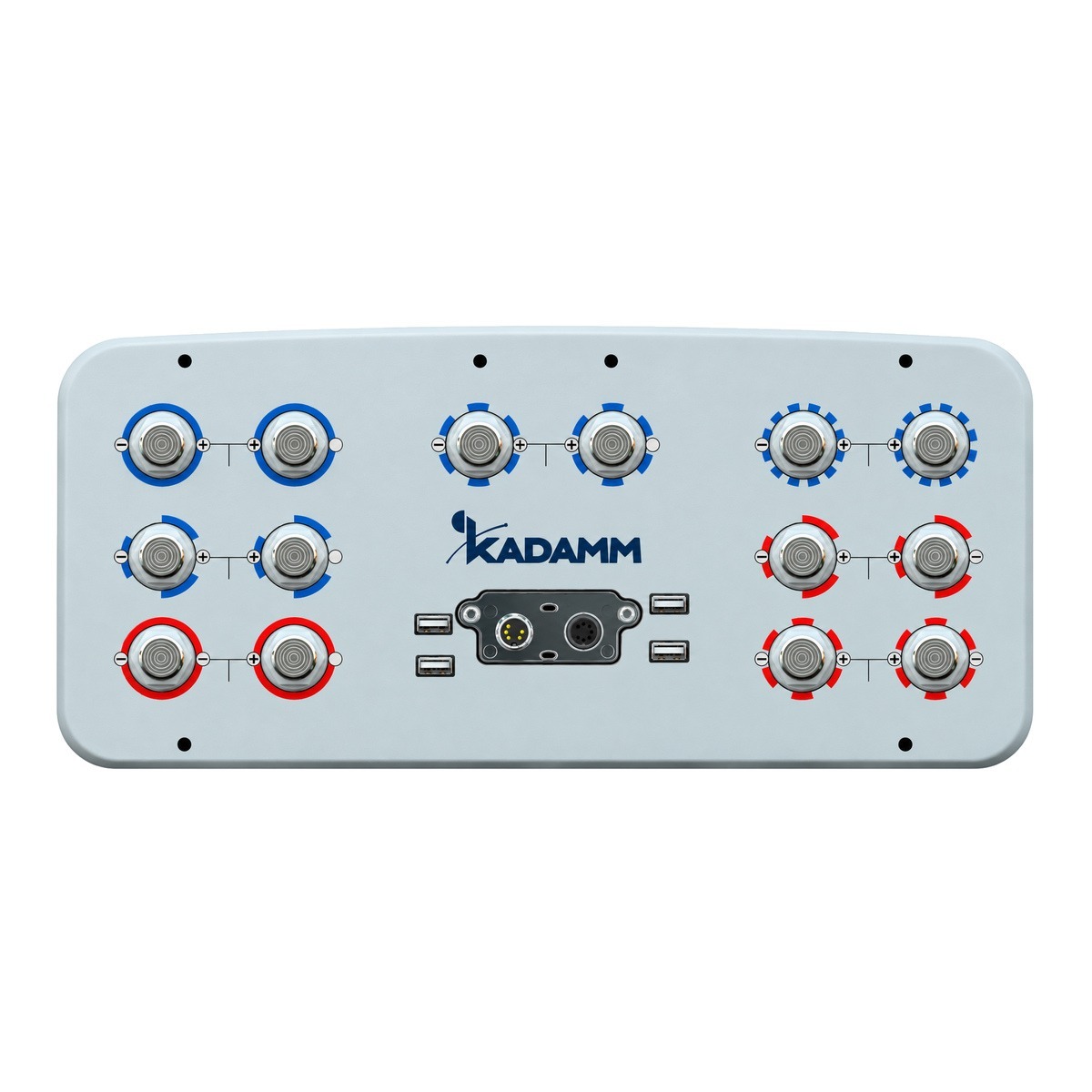

• Разъёмы — 14 × розетка 4.3-10 (IEC 61169-54), выведены снизу.
• После затяжки соединения K807702118 на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
• Корпус и крепление K807702118 включают в контур заземления и молниезащиты опоры по проекту; грозозащита — заземление по постоянному току.

Масса монтажного комплекта — 8,7 кг; упаковка 2835 × 510 × 255 мм.
