Направленная антенна для помещений: 698–960 / 1710–2700 / 3300–3800 МГц, усиление 7 / 7,5 / 7,5 дБи.
Что представляет собой антенна

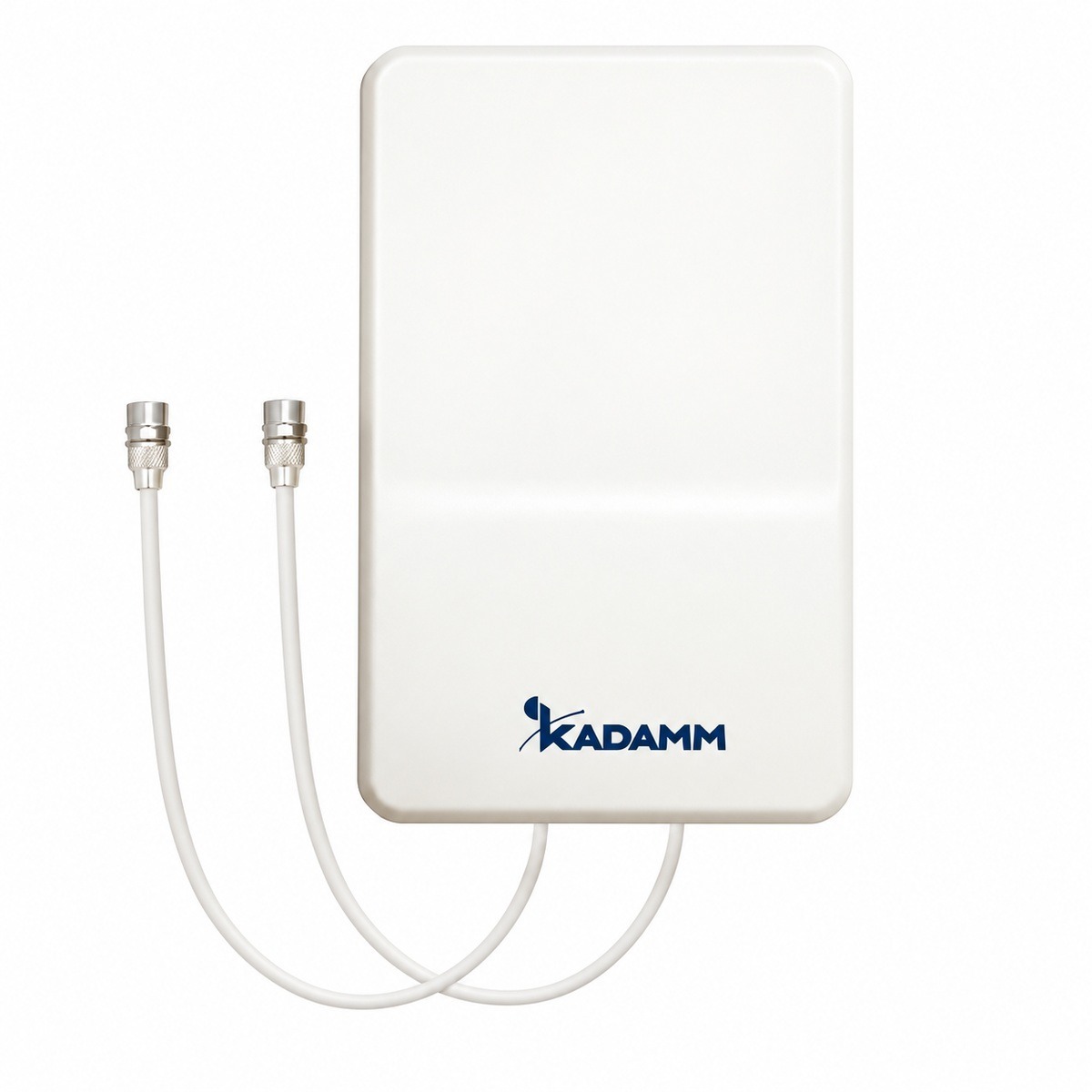

KADAMM I-ATP8-698/3800M-2 — направленная антенна для помещений диапазона 698–960 / 1710–2700 / 3300–3800 МГц. Антенну крепят на стену, и она излучает в зал или вдоль коридора.
Направленная антенна выгоднее потолочной там, где зона узкая и длинная — коридоры, склады со стеллажами, тоннели, лифтовые шахты, паркинги: энергия идёт вдоль зоны, и антенн нужно меньше.
Антенна многодиапазонная — через неё работают все операторы и диапазоны DAS.
Электрические параметры тракта: КСВН не более 1,8. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Конструкция и условия работы: размеры 310 × 200 × 75 мм.
Разъём — 2×4.3-10. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM
- Усиление 7,5 дБи, у I-ATP8-698/3800A — 8 дБи (меньше на 0,5 дБ)
- 2 порта, у I-ATP8-698/3800A — 1
- Габариты 310 × 200 × 75 мм, у I-ATP8-698/3800A — 165 × 146 × 48 мм
Выбор между I-ATP8-698/3800M-2 и I-ATP8-698/3800A зависит от того, сколько передатчиков или ветвей MIMO подключают к одной антенне.
- Полосы 698–3800 МГц, у I-ATP8-698/4000M — 698–4000 МГц
- Усиление 7,5 дБи, у I-ATP8-698/4000M — 9 дБи (меньше на 1,5 дБ)
- Габариты 310 × 200 × 75 мм, у I-ATP8-698/4000M — 306 × 250 × 86 мм
KADAMM I-ATP8-698/4000M даёт больше усиления; у KADAMM I-ATP8-698/3800M-2 в пользу выбора — свой набор полос.
- Усиление 7,5 дБи, у I-ATP5-6938M02 — 7 дБи (больше на 0,5 дБ)
- Габариты 310 × 200 × 75 мм, у I-ATP5-6938M02 — 320 × 210 × 73 мм
Между I-ATP8-698/3800M-2 и I-ATP5-6938M02 решают габариты, масса и способ крепления на конкретной опоре.
Конструкция и материалы
Ключевые особенности
Отдельные входы I-ATP8-698/3800M-2.
Значение I-ATP8-698/3800M-2 по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Согласование I-ATP8-698/3800M-2 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Важно, когда через I-ATP8-698/3800M-2 идут несколько мощных несущих разных операторов.
Как читать характеристики
Электрические характеристики
| Параметр | 698–960 МГц | 1710–2700 МГц | 3300–3800 МГц |
|---|---|---|---|
| Диапазон частот | 698–960 / 1710–2700 / 3300–3800 МГц | ||
| Коэффициент усиления, дБи | 7 | 7,5 | 7,5 |
| КСВН | ≤1,8 | ||
| Развязка между входами, дБ | ≥20 (тип.) | ||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 | ||
| Максимальная мощность на порт | уточняйте у менеджера | ||
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка 4.3-10 или N (IEC 61169-54) |
| Размеры (В × Ш × Г) | 310 × 200 × 75 мм |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B28 / n28 | 703–748 | 758–803 | FDD | LTE 700 |
| B20 / n20 | 832–862 | 791–821 | FDD | LTE 800 |
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
| B40 / n40 | 2300–2400 | та же полоса | TDD | LTE TDD 2300 |
| B7 / n7 | 2500–2570 | 2620–2690 | FDD | LTE 2600 FDD |
| B38 / n38 | 2570–2620 | та же полоса | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 | та же полоса | TDD | LTE и NR TDD 2600 |
| B42 / n78 | 3400–3600 | та же полоса | TDD | LTE и NR 3500 |
| B43 / n78 | 3600–3800 | та же полоса | TDD | LTE и NR 3700 |
| n78 | 3300–3800 | та же полоса | TDD | 5G NR 3,5 ГГц |
Стандарты
- IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение ≤−150 дБн для I-ATP8-698/3800M-2.
- IEC 61169-54 — компактные разъёмы 4.3-10 с низкой собственной интермодуляцией; у I-ATP8-698/3800M-2 — 2 × розетка 4.3-10 или N (IEC 61169-54).
- 3GPP TS 36.101 и 38.101-1 — полосы I-ATP8-698/3800M-2 покрывают 13 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры I-ATP8-698/3800M-2 в таблицах выше.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход I-ATP8-698/3800M-2 подают 15 дБм (32 мВт), потери в кабеле и разъёмах — 2 дБ, усиление антенны — 7,5 дБи.
- ЭИИМ = P − L + G = 15 − 2 + 7,5 = 20,5 дБм, то есть около 112 мВт в направлении максимума.
- Потери в свободном пространстве на 20 м при 2249 МГц (середина полосы 698–3800 МГц): L = 32,45 + 20·lg 2249 + 20·lg 0,02 = 65,5 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 20,5 − 65,5 = −45 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Внутренние направленные антенны ставят в коридорах, залах, на складах, в тоннелях, лифтовых шахтах и на паркингах — в DAS.
Сети и службы в полосах I-ATP8-698/3800M-2:
Перед заказом KADAMM I-ATP8-698/3800M-2 сверьте с проектом:
- Частоты оборудования — внутри 698–3800 МГц
- Разъёмы — 2×4.3-10
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- I-ATP8-698/3800M-2 ставят на стену или под потолок и направляют вдоль помещения, которое нужно покрыть.
- Разъёмы — 2 × розетка 4.3-10 или N (IEC 61169-54).
- Разъёмы I-ATP8-698/3800M-2 в помещении оставляют без герметизации, а кабель фиксируют, чтобы его вес не ложился на разъём.
Комплект поставки
- Антенна КАДАММ I-ATP8-698/3800M-2
- Монтажный комплект
Документация и поставка
Документы
Техописание и каталог
Техническое описание I-ATP8-698/3800M-2 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM I-ATP8-698/3800M-2 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора I-ATP8-698/3800M-2 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM I-ATP8-698/3800M-2 | KADAMM I-ATP8-698/3800A | KADAMM I-ATP8-698/4000M | KADAMM I-ATP5-6938M02 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 698–3800 МГц | 698–3800 МГц | 698–4000 МГц | 698–3800 МГц |
| Усиление | 7,5 дБи | 8 дБи | 9 дБи | 7 дБи |
| Луч по горизонтали | — | 68° | 75° | 72° |
| Поляризация | — | Вертикальная | ±45° | ±45° |
| Порты | 2 | 1 | 2 | 2 |
| Габариты | 310 × 200 × 75 мм | 165 × 146 × 48 мм | 306 × 250 × 86 мм | 320 × 210 × 73 мм |
| Масса | — | 0,40 кг | 1,2 кг | 1,0 кг |
| Страница | Эта модель | Открыть | Открыть | Открыть |
Вопросы и ответы
