Потолочная всенаправленная антенна для помещений: 380–960 / 1710–2700 МГц, усиление 2 ± 1,5 / 3 ± 1,5 / 6,5 ± 1,5 дБи.
Что представляет собой антенна

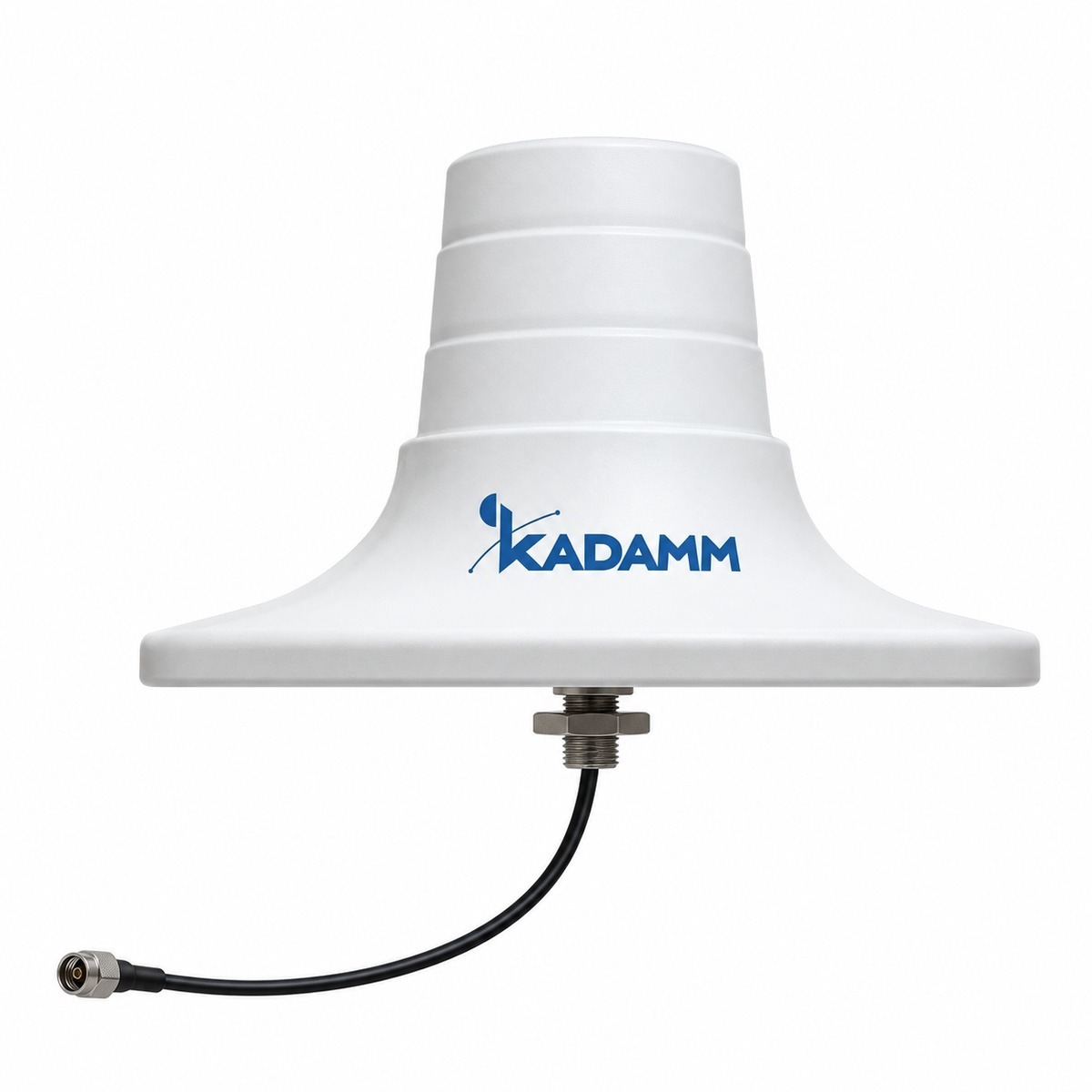

KADAMM I-ATO7-380/2700S — потолочная всенаправленная антенна для помещений диапазона 380–960 / 1710–2700 МГц. Это антенна внутренней системы покрытия (DAS): её крепят к потолку в центре обслуживаемой зоны, и она излучает вниз и в стороны, по горизонтали — равномерно во все стороны.
В DAS сигнал базовых станций операторов разводится по зданию кабелем через делители и ответвители, а потолочные антенны раздают его по помещениям. Одна антенна закрывает зал, офис или участок коридора; шаг установки и мощность на входе каждой антенны определяет проект покрытия с учётом стен и перекрытий.
Антенна многодиапазонная: через неё работают все операторы и все диапазоны системы — от нижних до верхних частот.
Усиление антенны — 2 ± 1,5 / 3 ± 1,5 / 6,5 ± 1,5 дБи: невысокое, потому что задача — ровное покрытие близкой зоны, а не дальность.
Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН не более 2,5 (380–698 и 698–960 МГц), ≤1,7 (1710–2700 МГц); допустимая мощность 50 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Конструкция и условия работы: размеры (Ø320 × 175) ± 2 мм; масса 0,7 кг.
Разъём — 1×N. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM
- Полосы 380–960 и 1710–2700 МГц, у I-ATO7-380/3800S — 380–960, 1710–2700 и 3300–3800 МГц
- Габариты (Ø320 × 175) ± 2 мм, у I-ATO7-380/3800S — 273 × 273 × 274 мм
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.

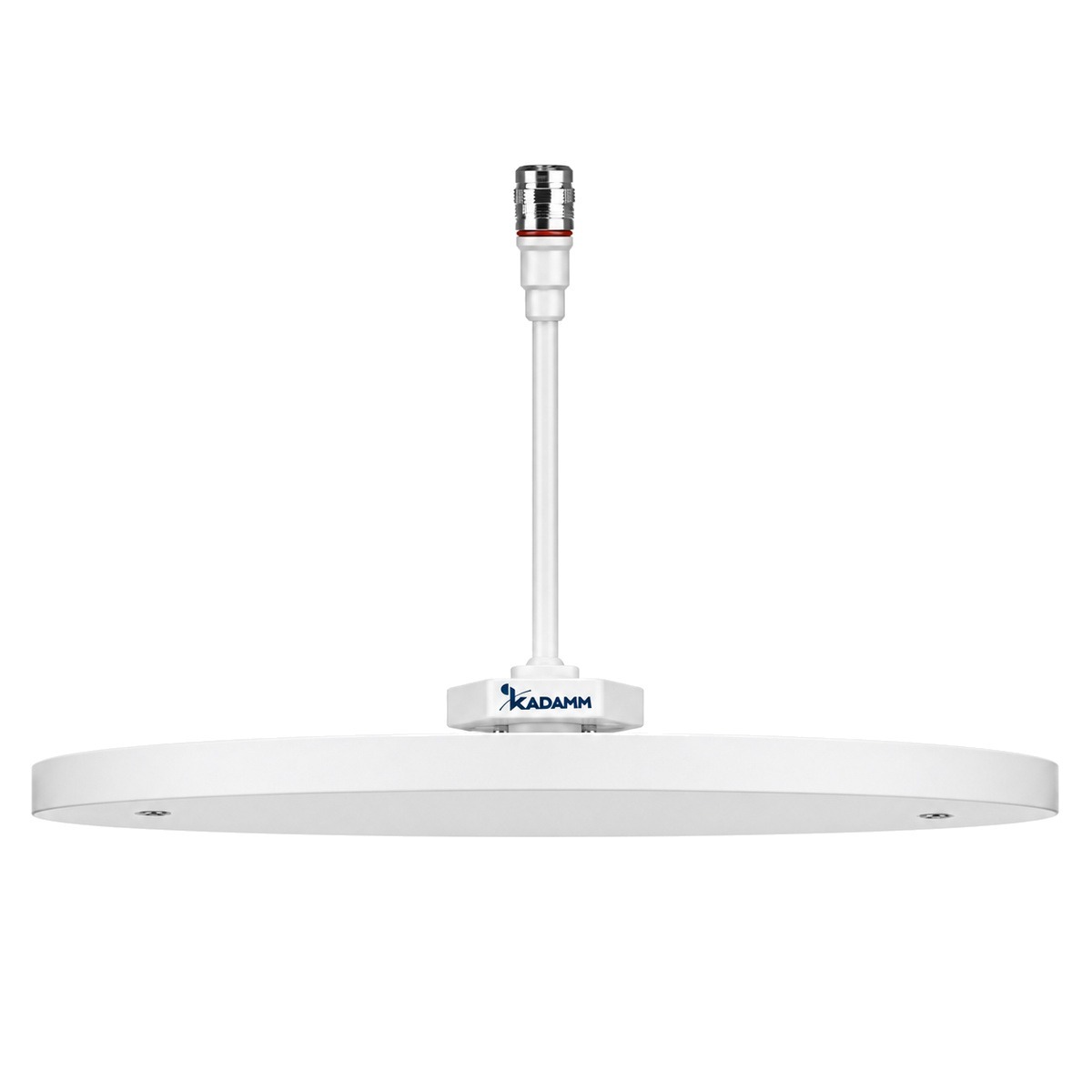

- Полосы 380–960 и 1710–2700 МГц, у I-ATO5-380/2700S — 380–2700 МГц
- Усиление 6,5 дБи, у I-ATO5-380/2700S — 6 дБи (больше на 0,5 дБ)
- Разъём N, у I-ATO5-380/2700S — 4.3-10
- Габариты (Ø320 × 175) ± 2 мм, у I-ATO5-380/2700S — 13000 мм
- Тяжелее на 0,35 кг (0,7 кг и 0,35 кг)
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
- Полосы 380–960 и 1710–2700 МГц, у I-ATO4-698/2700M-2 — 698–960 и 1710–2700 МГц
- Усиление 6,5 дБи, у I-ATO4-698/2700M-2 — 3,5 дБи (больше на 3 дБ)
У KADAMM I-ATO7-380/2700S больше усиление; KADAMM I-ATO4-698/2700M-2 выбирают, если важен её набор полос.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу I-ATO7-380/2700S с запасом по краям.
Значение I-ATO7-380/2700S по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Согласование I-ATO7-380/2700S с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Предел на один порт I-ATO7-380/2700S.
Как читать характеристики
Электрические характеристики
| Параметр | 380–698 МГц | 698–960 МГц | 1710–2700 МГц |
|---|---|---|---|
| Диапазон частот | 380–960 / 1710–2700 МГц | ||
| Коэффициент усиления, дБи | 2 ± 1,5 | 3 ± 1,5 | 6,5 ± 1,5 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 85° | 60° | 25° |
| Поляризация | Вертикальная | ||
| КСВН | ≤2,5 (380–698 и 698–960 МГц), ≤1,7 (1710–2700 МГц) | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт | 50 Вт | ||
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или по заказу (IEC 61169-16) |
| Размеры (В × Ш × Г) | (Ø320 × 175) ± 2 мм |
| Масса антенны | 0,7 кг |
| Цвет радома | Белый |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B31 / n31 | 452,5–457,5 | 462,5–467,5 | FDD | LTE-450 |
| B28 / n28 | 703–748 | 758–803 | FDD | LTE 700 |
| B20 / n20 | 832–862 | 791–821 | FDD | LTE 800 |
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
| B40 / n40 | 2300–2400 | та же полоса | TDD | LTE TDD 2300 |
| B7 / n7 | 2500–2570 | 2620–2690 | FDD | LTE 2600 FDD |
| B38 / n38 | 2570–2620 | та же полоса | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 | та же полоса | TDD | LTE и NR TDD 2600 |
Стандарты
- IEC 61169-16 — присоединительные размеры разъёмов N; у I-ATO7-380/2700S — розетка N или по заказу (IEC 61169-16).
- 3GPP TS 36.101 и 38.101-1 — полосы I-ATO7-380/2700S покрывают 11 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры I-ATO7-380/2700S в таблицах выше.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход I-ATO7-380/2700S подают 15 дБм (32 мВт), потери в кабеле и разъёмах — 2 дБ, усиление антенны — 6,5 дБи.
- ЭИИМ = P − L + G = 15 − 2 + 6,5 = 19,5 дБм, то есть около 89 мВт в направлении максимума.
- Потери в свободном пространстве на 20 м при 670 МГц (середина полосы 380–960 МГц): L = 32,45 + 20·lg 670 + 20·lg 0,02 = 55 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 19,5 − 55 = −35,5 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Потолочные антенны ставят в офисах, торговых центрах, гостиницах, больницах, на паркингах и в метро — во внутренних системах покрытия сотовой связи.
Сети и службы в полосах I-ATO7-380/2700S:
Перед заказом KADAMM I-ATO7-380/2700S сверьте с проектом:
- Частоты оборудования — внутри 380–960 и 1710–2700 МГц
- Мощность на порт — не выше 50 Вт
- Разъёмы — 1×N
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- I-ATO7-380/2700S крепят к потолку излучателем вниз, ближе к центру обслуживаемой зоны и в стороне от металлических конструкций.
- Разъёмы — розетка N или по заказу (IEC 61169-16).
- В помещении разъёмы I-ATO7-380/2700S не герметизируют; кабель закрепляют так, чтобы он не тянул и не изгибал разъём.
Комплект поставки
- Антенна КАДАММ I-ATO7-380/2700S
- Монтажный комплект
Документация и поставка
Документы
Техописание и каталог
Техническое описание I-ATO7-380/2700S и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM I-ATO7-380/2700S и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора I-ATO7-380/2700S пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM I-ATO7-380/2700S | KADAMM I-ATO7-380/3800S | KADAMM I-ATO5-380/2700S | KADAMM I-ATO4-698/2700M-2 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 380–960 и 1710–2700 МГц | 380–960, 1710–2700 и 3300–3800 МГц | 380–2700 МГц | 698–960 и 1710–2700 МГц |
| Усиление | 6,5 дБи | 6,5 дБи | 6 дБи | 3,5 дБи |
| Луч по горизонтали | — | — | 360° | 360° |
| Поляризация | Вертикальная | Вертикальная | Горизонтальная | Вертикальная |
| Порты | 1 | 1 | 1 | 1 |
| Габариты | (Ø320 × 175) ± 2 мм | 273 × 273 × 274 мм | 13000 мм | — |
| Масса | 0,7 кг | 0,7 кг | 0,35 кг | — |
| Страница | Эта модель | Открыть | Открыть | Открыть |
Вопросы и ответы
