Потолочная всенаправленная антенна для помещений: 698–960 / 1710–2700 / 1710–2690 МГц, усиление 2 ± 0,5 / 4 ± 1 дБи.
Что представляет собой антенна

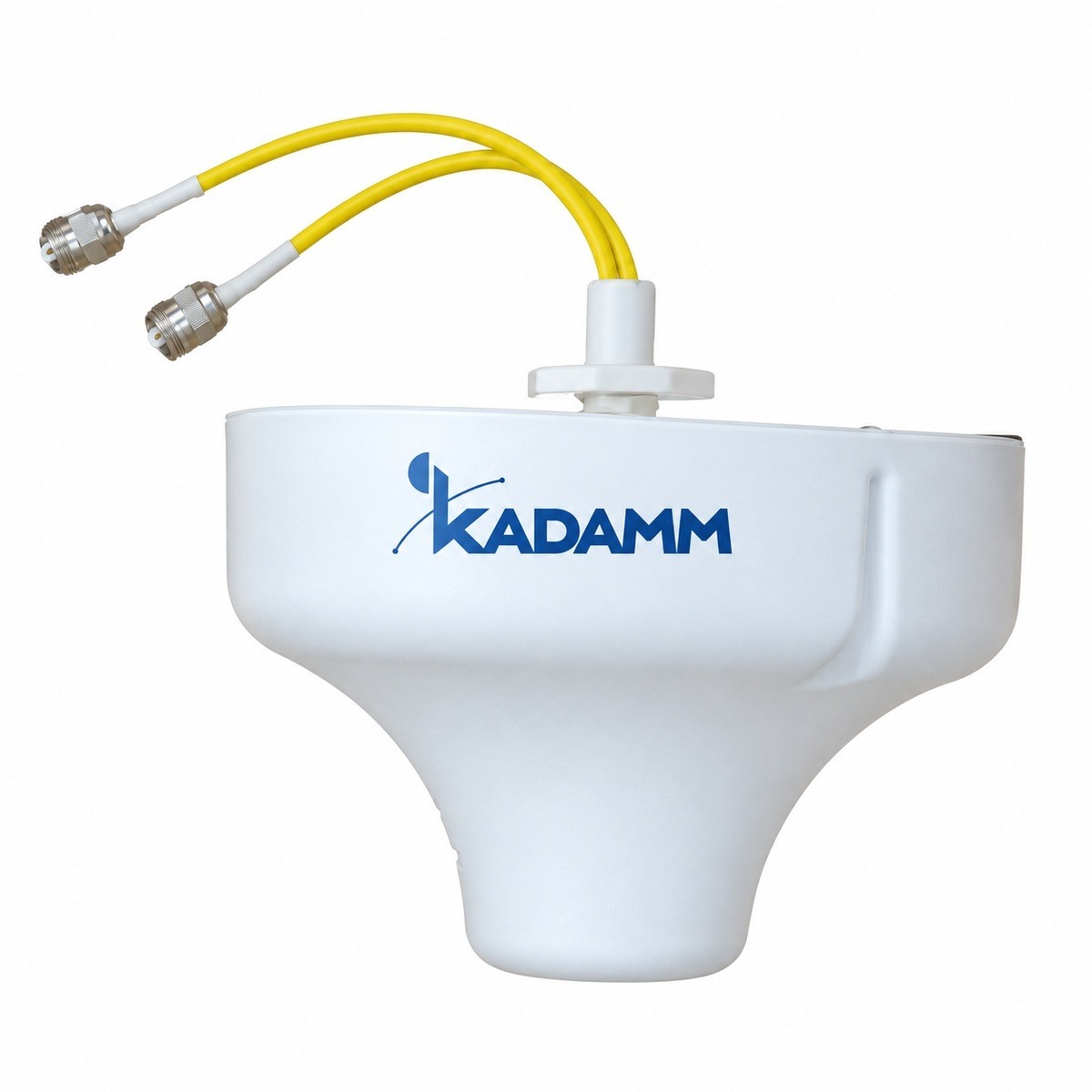

KADAMM I-ATO4-698/2700M-4 — потолочная всенаправленная антенна для помещений диапазона 698–960 / 1710–2700 / 1710–2690 МГц. Это антенна внутренней системы покрытия (DAS): её крепят к потолку в центре обслуживаемой зоны, и она излучает вниз и в стороны, по горизонтали — равномерно во все стороны.
В DAS сигнал базовых станций операторов разводится по зданию кабелем через делители и ответвители, а потолочные антенны раздают его по помещениям. Одна антенна закрывает зал, офис или участок коридора; шаг установки и мощность на входе каждой антенны определяет проект покрытия с учётом стен и перекрытий.
Антенна многодиапазонная: через неё работают все операторы и все диапазоны системы — от нижних до верхних частот.
Усиление антенны — 2 ± 0,5 / 4 ± 1 дБи: невысокое, потому что задача — ровное покрытие близкой зоны, а не дальность.
Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН не более 1,5; допустимая мощность 50 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Конструкция и условия работы: размеры Ø200 × 140 мм; масса 0,7 кг.
Разъём — 2×N. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Системы излучателей
| Массив | Диапазон | Усиление | Луч Г / В | Разъёмы |
|---|---|---|---|---|
| Система 1 | 698–2700 МГц | 2–4 дБи | 360° | 1 × N |
| Система 2 | 1710–2690 МГц | 4 ± 1 дБи | 360° | 1 × N |
Всего у I-ATO4-698/2700M-4 — 2 системы излучателей, 2 порта.
Чем отличается от похожих моделей KADAMM
- Разъём N, у I-ATO4-698/2700M-3 — 4.3-10
- Габариты Ø200 × 140 мм, у I-ATO4-698/2700M-3 — Ø207 × 56 мм
- Тяжелее на 0,15 кг (0,7 кг и 0,55 кг)
Между I-ATO4-698/2700M-4 и I-ATO4-698/2700M-3 решают габариты, масса и способ крепления на конкретной опоре.
- Усиление 4 дБи, у I-ATO4-698/2700M-2 — 3,5 дБи (больше на 0,5 дБ)
- 2 порта, у I-ATO4-698/2700M-2 — 1
Выбор между I-ATO4-698/2700M-4 и I-ATO4-698/2700M-2 зависит от того, сколько передатчиков или ветвей MIMO подключают к одной антенне.
- 2 порта, у I-ATO4-698/2700M — 4
- Габариты Ø200 × 140 мм, у I-ATO4-698/2700M — Ø240 × 45 мм
- Легче на 0,2 кг (0,7 кг и 0,9 кг)
Выбор между I-ATO4-698/2700M-4 и I-ATO4-698/2700M зависит от того, сколько передатчиков или ветвей MIMO подключают к одной антенне.
Конструкция и материалы
Ключевые особенности
Полосы 698–960 и 1710–2700 МГц, 2 порта, поляризация Две линейные (V+H); к каждой системе подключают свой радиомодуль.
Значение I-ATO4-698/2700M-4 по главному направлению, по массивам — в таблице «О модели»; в расчёте линии его учитывают вместе с потерями кабеля.
Ширина по уровню −3 дБ в горизонтальной плоскости — 360° во всех диапазонах; по ней видно, какой сектор закрывает I-ATO4-698/2700M-4.
Согласование I-ATO4-698/2700M-4 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Предел на один порт I-ATO4-698/2700M-4.
Как читать характеристики
Электрические характеристики
Система 698–2700 МГц
| Параметр | 698–960 МГц | 1710–2700 МГц |
|---|---|---|
| Коэффициент усиления, дБи | 2 ± 0,5 | 4 ± 1 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° | |
Система 1710–2690 МГц
| Параметр | Значение |
|---|---|
| Коэффициент усиления, дБи | 4 ± 1 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
Общие параметры
| Параметр | Значение |
|---|---|
| Поляризация | Две линейные (V+H) |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 50 Вт |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка N или по заказу (IEC 61169-16) |
| Размеры (В × Ш × Г) | Ø200 × 140 мм |
| Масса антенны | 0,7 кг |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B28 / n28 | 703–748 | 758–803 | FDD | LTE 700 |
| B20 / n20 | 832–862 | 791–821 | FDD | LTE 800 |
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
| B40 / n40 | 2300–2400 | та же полоса | TDD | LTE TDD 2300 |
| B7 / n7 | 2500–2570 | 2620–2690 | FDD | LTE 2600 FDD |
| B38 / n38 | 2570–2620 | та же полоса | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 | та же полоса | TDD | LTE и NR TDD 2600 |
Стандарты
- IEC 61169-16 — присоединительные размеры разъёмов N; у I-ATO4-698/2700M-4 — 2 × розетка N или по заказу (IEC 61169-16).
- 3GPP TS 36.101 и 38.101-1 — полосы I-ATO4-698/2700M-4 покрывают 10 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры I-ATO4-698/2700M-4 в таблицах выше.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход I-ATO4-698/2700M-4 подают 15 дБм (32 мВт), потери в кабеле и разъёмах — 2 дБ, усиление антенны — 4 дБи.
- ЭИИМ = P − L + G = 15 − 2 + 4 = 17 дБм, то есть около 50 мВт в направлении максимума.
- Потери в свободном пространстве на 20 м при 829 МГц (середина полосы 698–960 МГц): L = 32,45 + 20·lg 829 + 20·lg 0,02 = 56,8 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 17 − 56,8 = −39,8 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Потолочные антенны ставят в офисах, торговых центрах, гостиницах, больницах, на паркингах и в метро — во внутренних системах покрытия сотовой связи.
Сети и службы в полосах I-ATO4-698/2700M-4:
Перед заказом KADAMM I-ATO4-698/2700M-4 сверьте с проектом:
- Частоты оборудования — внутри 698–960 и 1710–2700 МГц
- Мощность на порт — не выше 50 Вт
- Разъёмы — 2×N
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- I-ATO4-698/2700M-4 крепят к потолку излучателем вниз, ближе к центру обслуживаемой зоны и в стороне от металлических конструкций.
- Разъёмы — 2 × розетка N или по заказу (IEC 61169-16).
- Внутри здания герметизация разъёмов I-ATO4-698/2700M-4 не нужна, важнее разгрузить разъём: кабель крепят рядом с антенной.
Комплект поставки
- Антенна КАДАММ I-ATO4-698/2700M-4
- Монтажный комплект
Документация и поставка
Документы
Техописание и каталог
Техническое описание I-ATO4-698/2700M-4 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM I-ATO4-698/2700M-4 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора I-ATO4-698/2700M-4 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM I-ATO4-698/2700M-4 | KADAMM I-ATO4-698/2700M-3 | KADAMM I-ATO4-698/2700M-2 | KADAMM I-ATO4-698/2700M |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 698–960 и 1710–2700 МГц | 698–960 и 1710–2700 МГц | 698–960 и 1710–2700 МГц | 698–960 и 1710–2700 МГц |
| Усиление | 4 дБи | 4–5 дБи | 3,5 дБи | 4 дБи |
| Луч по горизонтали | 360° | 360° | 360° | 360° |
| Поляризация | Две линейные (V+H) | Вертикальная | Вертикальная | ±45° |
| Порты | 2 | 2 | 1 | 4 |
| Габариты | Ø200 × 140 мм | Ø207 × 56 мм | — | Ø240 × 45 мм |
| Масса | 0,7 кг | 0,55 кг | — | 0,9 кг |
| Страница | Эта модель | Открыть | Открыть | Открыть |
