Комбинированные антенны GPS: GPS, МШУ 28 дБ.
Что представляет собой антенна

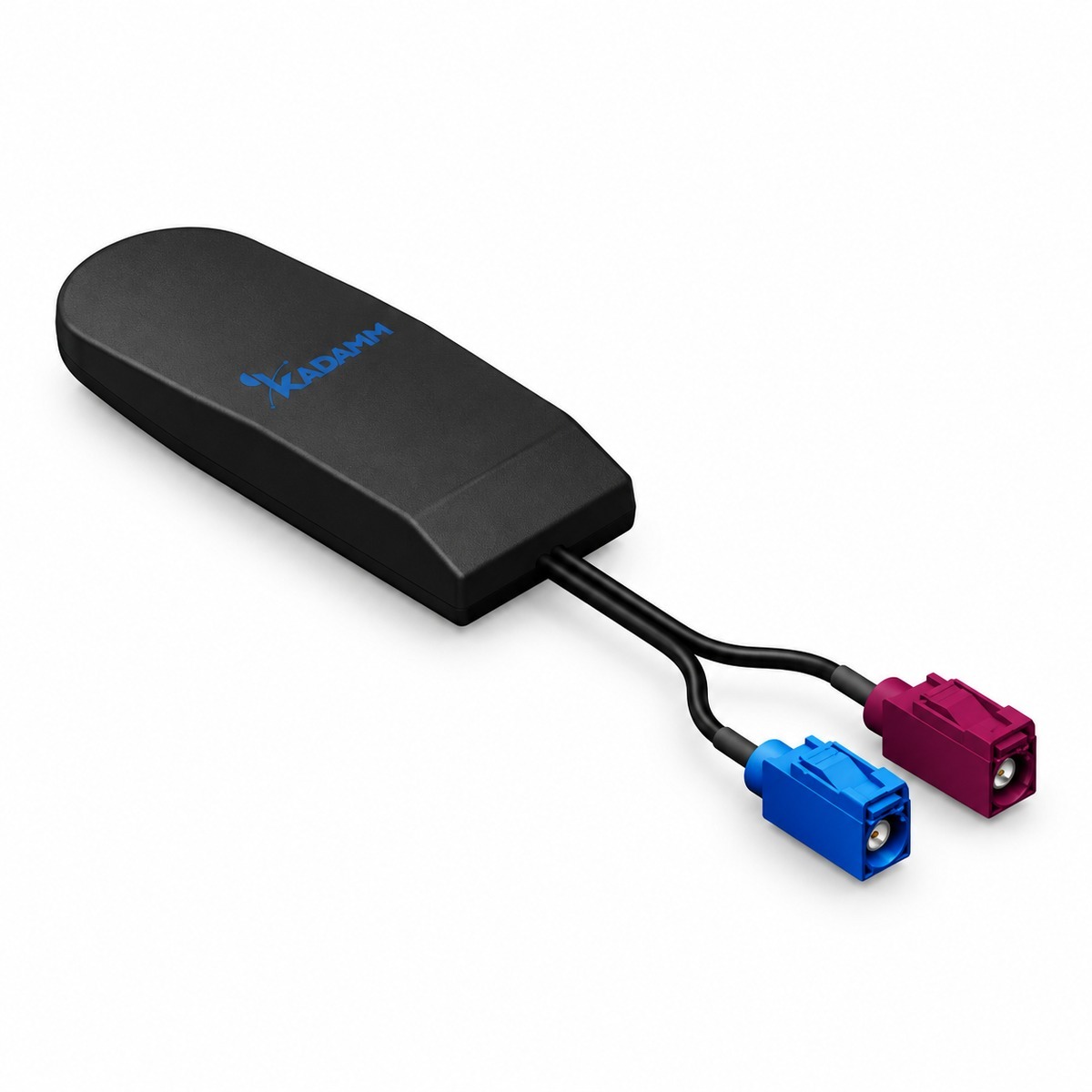

KADAMM GNSS-GSM1-A — комбинированные антенны GPS для системы GPS. Сигнал навигационного спутника доходит до земли очень слабым — порядка −130 дБм, ниже теплового шума в полосе приёмника, и приёмник выделяет его только корреляцией с известным кодом. Поэтому от антенны ГНСС требуется не мощность, а малый собственный шум, чистая круговая поляризация и защита от помех.
Антенна рассчитана на GPS. Многосистемные антенны (GPS + ГЛОНАСС + BeiDou + Galileo) видят больше спутников одновременно, но для приёмника, который работает только с GPS, односистемной антенны достаточно.
Спутники излучают с правой круговой поляризацией (RHCP), и антенна принимает именно её. При отражении от зданий и земли направление вращения меняется, поэтому отражённый сигнал антенна ослабляет — меньше ошибок из-за многолучёвости; осевое отношение 3 дБ — чем ближе к 0 дБ, тем чище круговая поляризация.
Антенна активная: сразу за излучателем стоит малошумящий усилитель (МШУ) с усилением 28 дБ. Первый каскад задаёт шум всего тракта (формула Фрииса), поэтому МШУ у самой антенны важнее, чем усилитель у приёмника; заодно он перекрывает потери в кабеле снижения. Остаток усиления после кабеля должен попадать в допустимый диапазон входа приёмника: мало — растёт шум, много — вход перегружается.
Питание МШУ — 2 — подаётся по центральной жиле того же кабеля от приёмника. Большинство навигационных приёмников и трекеров дают это напряжение сами; если нет — ставят инжектор питания.
Антенна комбинированная: ГНСС и связь (ГНСС + 2G/3G) в одном корпусе с раздельными выходами — одно отверстие в крыше или шкафу вместо двух.
Конструкция и условия работы: рабочая температура −40…+85 °C.
Разъём — SMA, MCX, FAKRA. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Системы излучателей
| Массив | Диапазон | Усиление |
|---|---|---|
| Система 1 | ГНСС | — |
| Система 2 | Сотовая связь 2G/3G | 2,5 дБи |
Всего у GNSS-GSM1-A — 2 системы излучателей.
Чем отличается от похожих моделей KADAMM
- Полосы 806–960, 1572,42–1578,42 и 1710–2170 МГц, у GNSS-GSM1-M — 824–960, 1572,42–1578,42 и 1710–2170 МГц
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 806–960, 1572,42–1578,42 и 1710–2170 МГц, у GNSS-GSM1-S — 824–960, 1572,42–1578,42 и 1710–2170 МГц
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 806–960, 1572,42–1578,42 и 1710–2170 МГц, у GNSS-GSM1W1 — 824–960, 1572,42–1578,42, 1710–2170 и 2400–2483,5 МГц
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
Конструкция и материалы
Ключевые особенности
Полосы 806–960, 1572,42–1578,42 и 1710–2170 МГц, 0 портов, поляризация круговая правая (круговая правая); к каждой системе подключают свой радиомодуль.
Усиление встроенного усилителя GNSS-GSM1-A; сверяйте его с допустимым уровнем на входе приёмника.
Согласование GNSS-GSM1-A с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Как читать характеристики
Электрические характеристики
ГНСС
| Параметр | Значение |
|---|---|
| Поляризация | круговая правая (круговая правая) |
| Полоса пропускания | ± 5 МГц от центральной частоты |
| КСВН антенного элемента | менее 1,5 |
| Осевое отношение | 3 дБ |
| Волновое сопротивление | 50 Ом |
| КСВН выхода | менее 2,0 |
| Подавление вне полосы | GNSS-GSM1-2.5A — уточняйте у менеджера; GNSS-GSM1-2.5A2 — не менее 12 дБ на +50 МГц и 16 дБ на −50 МГц от центральной частоты |
Сотовая связь 2G/3G
| Параметр | Значение |
|---|---|
| Диапазон частот | GNSS-GSM1-2.5A — 806–960 / 1710–2170 МГц; GNSS-GSM1-2.5A2 — 824–960 / 1710–2170 МГц |
| Коэффициент усиления | 2,5 дБи |
| КСВН | менее 2,0 |
| Поляризация | линейная |
| Волновое сопротивление | 50 Ом |
Механические характеристики
| Параметр | Значение |
|---|---|
| Материал корпуса | ABS |
| Рабочая температура | −40…+85 °C |
| Относительная влажность | до 95 % |
| Виброустойчивость | 10–55 Гц, амплитуда 1,5 мм, 2 ч |
Исполнения
| Артикул | ГНСС: частота, МШУ | Сотовая связь | Питание | Кабель, разъём | Крепление, защита |
|---|---|---|---|---|---|
| KADAMM GNSS-GSM1-2.5A | 1575,42 ± 3 МГц (GPS); 28 ± 2 дБ, шум менее 1,5 дБ | 806–960 / 1710–2170 МГц; 2,5 дБи; КСВН менее 2,0 | 2,2–5 В DC, менее 15 мА | RG174; длина — уточняйте у менеджера; SMA, MCX или FAKRA (другие — по заказу) | клей |
| KADAMM GNSS-GSM1-2.5A2 | 1575,42 ± 3 МГц (GPS); 28 ± 2 дБ, шум менее 1,5 дБ | 824–960 / 1710–2170 МГц; 2,5 дБи; КСВН менее 2,0 | 2,2–5 В DC, 5–15 мА | RG174; длина — уточняйте у менеджера; SMA, MCX или FAKRA (другие — по заказу) | клей |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
Стандарты
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры GNSS-GSM1-A в таблицах выше.
- Директива RoHS 2011/65/ЕС — ограничение опасных веществ в материалах изделия.
Расчётный пример
- Пример: антенну соединяет с приёмником кабель с суммарными потерями 6 дБ (число для примера — потери своего кабеля возьмите из его паспорта).
- Усиление усилителя GNSS-GSM1-A перекрывает эти потери: сигнал на входе приёмника остаётся на 28 − 6 = 22 дБ выше, чем на выходе излучателя. Если остаток уходит в минус, нужен кабель с меньшими потерями или более короткая трасса.
Применение
Антенны ГНСС применяют для навигации и мониторинга транспорта, телематики, синхронизации базовых станций и энергосетей, в геодезии, на сельхозтехнике, БПЛА и судах — в зависимости от исполнения.
Сети и службы в полосах GNSS-GSM1-A:
Перед заказом KADAMM GNSS-GSM1-A сверьте с проектом:
- Частоты оборудования — внутри 806–960, 1572,42–1578,42 и 1710–2170 МГц
- Климат площадки — в пределах −40…+85 °C
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- GNSS-GSM1-A ставят с открытым видом на небо, выше соседних конструкций, чтобы ничто не закрывало спутники у горизонта.
- Разъёмы GNSS-GSM1-A на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
- Корпус и крепление GNSS-GSM1-A включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
Документация и поставка
Документы
Техописание и каталог
Техническое описание GNSS-GSM1-A и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM GNSS-GSM1-A и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора GNSS-GSM1-A пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM GNSS-GSM1-A | KADAMM GNSS-GSM1-M | KADAMM GNSS-GSM1-S | KADAMM GNSS-GSM1W1 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 806–960, 1572,42–1578,42 и 1710–2170 МГц | 824–960, 1572,42–1578,42 и 1710–2170 МГц | 824–960, 1572,42–1578,42 и 1710–2170 МГц | 824–960, 1572,42–1578,42, 1710–2170 и 2400–2483,5 МГц |
| Усиление | 28 дБ | 28 дБ | 28 дБ | 28 дБ |
| Поляризация | круговая правая (круговая правая) | круговая правая (круговая правая) | круговая правая (круговая правая) | круговая правая (круговая правая) |
| Страница | Эта модель | Открыть | Открыть | Открыть |
