Антенны ГНСС.
Что представляет собой антенна

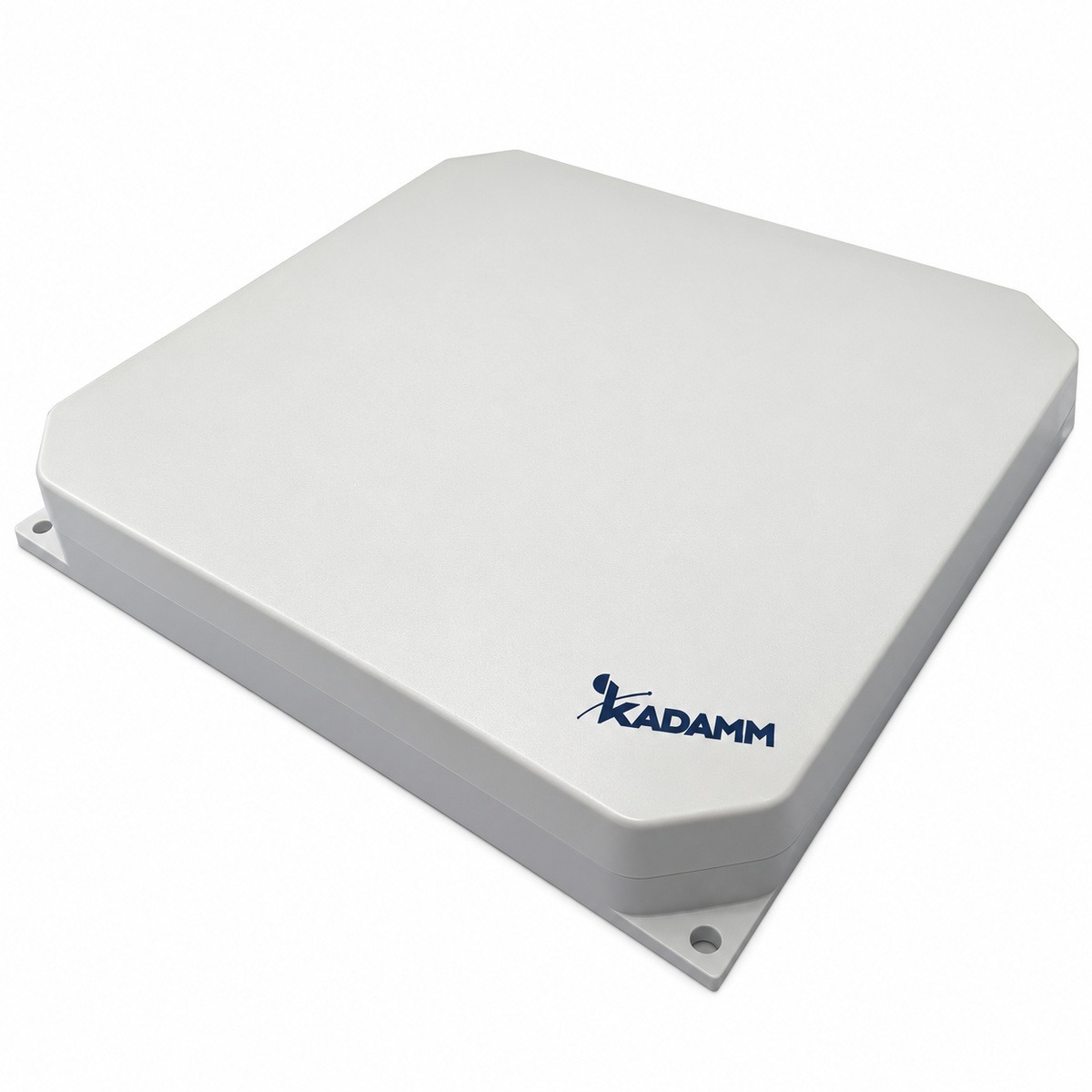

KADAMM GNSS-AJ — антенны ГНСС. Это антенная решётка с блоком обработки: сигналы нескольких элементов складываются с такими весами, чтобы диаграмма направленности имела провалы в сторону источников помех, а спутники принимались с остальных направлений. Обычная антенна ГНСС принимает помеху вместе с сигналом спутника, и приёмник теряет навигацию; помехозащищённая антенна ослабляет помеху ещё до приёмника.
Параметры: принимаемые сигналы — GPS L1, BeiDou B1, ГЛОНАСС G1, Galileo E1; элементов решётки — 4; одновременно подавляемых источников — до 3 с разных направлений; подавление — ≥ 105 дБ — один источник; ≥ 90 дБ — три источника одновременно.
Подключение: выход ВЧ — SMA (розетка); данные — RS-422; потребляемая мощность — ≤ 12,5 Вт (28 В DC, комнатная температура). Выход ВЧ подключают к приёмнику ГНСС вместо обычной антенны, питание и интерфейс данных — отдельным кабелем по таблице контактов разъёма.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу GNSS-AJ с запасом по краям.
Электрические характеристики
| Параметр | Значение |
|---|---|
| Принимаемые сигналы | GPS L1, BeiDou B1, ГЛОНАСС G1, Galileo E1 |
| Полосы подавления помех | L1, B1, G1, E1 |
| Число элементов решётки | 4 |
| Число подавляемых источников помех | до 3 с разных направлений |
| Подавление помех | ≥ 105 дБ — один источник; ≥ 90 дБ — три источника одновременно |
| Интерфейс данных | RS-422 |
| Выход ВЧ | SMA (розетка) |
| Напряжение питания | 9–32 В DC по таблице контактов разъёма (в таблице характеристик — 9–50 В; верхнюю границу уточняйте у менеджера) |
| Потребляемая мощность | ≤ 12,5 Вт (28 В DC, комнатная температура) |
| Коэффициент усиления, ДН элемента и решётки | уточняйте у менеджера |
Механические характеристики
| Параметр | Значение |
|---|---|
| Габариты | 130 × 130 × 17 мм (допуск ±0,3 мм) |
| Масса | ≤ 400 г |
| Разъём питания и данных | J30J-15ZKP (ответная часть J30J-15TJL) |
| Разъём ВЧ | SMA (розетка) |
| Установка | на теплопроводящую поверхность (дно корпуса — теплоотвод); токопроводящая лента вокруг разъёма J30J |
| Рабочая температура | −40…+60 °C |
| Температура хранения | −55…+85 °C |
| Степень защиты | уточняйте у менеджера |
Стандарты
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры GNSS-AJ в таблицах выше.
Применение
Помехозащищённые антенны ГНСС ставят на беспилотники и роботизированную технику, транспорт и спецтехнику, на объекты, где навигация и синхронизация времени по ГНСС не должны пропадать из-за радиопомех.
Сети и службы в полосах GNSS-AJ:
Перед заказом KADAMM GNSS-AJ сверьте с проектом:
- Частоты оборудования — внутри 1559–1610 МГц
- Климат площадки — в пределах −40…+60 °C
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- GNSS-AJ ставят с открытым видом на небо, выше соседних конструкций, чтобы ничто не закрывало спутники у горизонта.
- Разъёмы — J30J-15ZKP (ответная часть J30J-15TJL).
- Разъёмы GNSS-AJ на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
- Корпус и крепление GNSS-AJ включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
Документация и поставка
Документы
Техописание и каталог
Техническое описание GNSS-AJ и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM GNSS-AJ и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора GNSS-AJ пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
