Гибридный мост: 500–3800 / 3800–6000 МГц.
Что представляет собой устройство

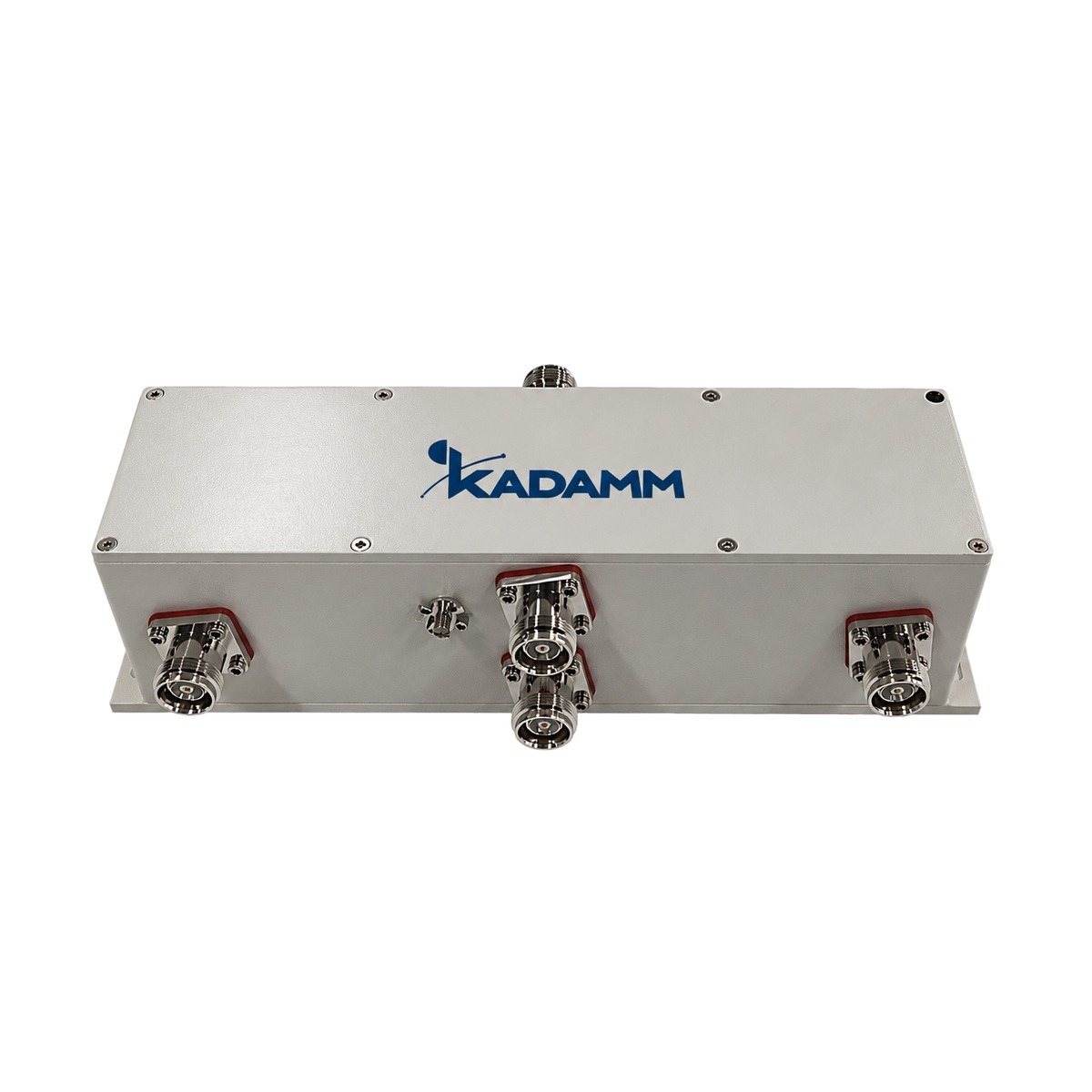

KADAMM ГМ-4Х4-500/6000-43 — гибридный мост диапазона 500–3800 / 3800–6000 МГц. Гибридный мост 3 дБ — устройство с четырьмя портами: мощность с любого входа делится поровну между двумя выходами со сдвигом фаз 90° (или 180°), а противоположный вход при этом развязан. Поэтому к мосту подключают два передатчика и получают их общий сигнал сразу на двух выходах — на две антенны или на одну антенну и согласованную нагрузку.
Деление на два выхода — это 3 дБ (10·lg 2) по определению, а не потери: мощность уходит в оба выхода. Сверх деления мост вносит своё небольшое ослабление. Если второй выход нагружен на согласованную нагрузку, его половина мощности рассеивается в ней — это плата за объединение передатчиков любых частот без фильтров.
Развязка между входами — ≥ 20 / ≥ 18 дБ: передатчики не «видят» друг друга и не создают взаимных помех.
Основные параметры тракта: КСВН — ≤ 1,35 / ≤ 1,35; допустимая мощность — 300 Вт; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Интермодуляция — ≤−160 дБн при 2 × 43 дБм. Когда через устройство одновременно проходят несколько мощных несущих, на нелинейностях контактов и материалов рождаются продукты интермодуляции; продукты третьего порядка попадают в полосы приёма и поднимают шум базовых станций. Поэтому в многооператорских системах и DAS все пассивные элементы и разъёмы берут с низкой интермодуляцией — один «грязный» элемент портит весь тракт.
Конструкция и монтаж: разъёмы — 8 × 4.3-10 или SMA (розетка); размеры — 280,5 × 85 × 70 мм (без разъёмов); рабочая температура — −20…+65 °C.
Чем отличается от похожих моделей KADAMM
- Полосы 500–6000 МГц, у ГМ-4Х4-380/6000-43 — 380–6000 МГц
- 8 портов, у ГМ-4Х4-380/6000-43 — 1
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
- Полосы 500–6000 МГц, у ГМ-4Х4-350/5850-43 — 350–5850 МГц
- 8 портов, у ГМ-4Х4-350/5850-43 — 1
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
- Полосы 500–6000 МГц, у ГМ-600/6000 — 600–6000 МГц
- 8 портов, у ГМ-600/6000 — 1
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
Конструкция и материалы
Ключевые особенности
Отдельные входы ГМ-4Х4-500/6000-43.
Согласование ГМ-4Х4-500/6000-43 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 500–3800 / 3800–6000 МГц |
| Мощность | 300 Вт |
| Волновое сопротивление | 50 Ом |
| PIM3 | ≤−160 дБн при 2 × 43 дБм |
| Развязка / подавление | ≥ 20 / ≥ 18 дБ |
| КСВН | ≤ 1,35 / ≤ 1,35 |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | 8 × 4.3-10 или SMA (розетка) |
| Габариты | 280,5 × 85 × 70 мм (без разъёмов) |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | −20…+65 °C |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B28 / n28 | 703–748 | 758–803 | FDD | LTE 700 |
| B20 / n20 | 832–862 | 791–821 | FDD | LTE 800 |
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
| B40 / n40 | 2300–2400 | та же полоса | TDD | LTE TDD 2300 |
| B7 / n7 | 2500–2570 | 2620–2690 | FDD | LTE 2600 FDD |
| B38 / n38 | 2570–2620 | та же полоса | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 | та же полоса | TDD | LTE и NR TDD 2600 |
| B42 / n78 | 3400–3600 | та же полоса | TDD | LTE и NR 3500 |
| B43 / n78 | 3600–3800 | та же полоса | TDD | LTE и NR 3700 |
| n78 | 3300–3800 | та же полоса | TDD | 5G NR 3,5 ГГц |
Стандарты
- ГОСТ Р 51318.11 — документ, на который ссылается техническое описание ГМ-4Х4-500/6000-43.
- IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение из таблицы для ГМ-4Х4-500/6000-43.
Применение
Гибридные мосты применяют для объединения передатчиков разных операторов и систем в DAS и на базовых станциях, для подключения двух радиомодулей к двум антеннам с выравниванием нагрузки, в схемах POI.
Сети и службы в полосах ГМ-4Х4-500/6000-43:
Перед заказом KADAMM ГМ-4Х4-500/6000-43 сверьте с проектом:
- Частоты оборудования — внутри 500–6000 МГц
- Разъёмы — 8 × 4.3-10 или SMA (розетка)
Как подобрать модель под объект
Монтаж и подключение
- Разъёмы — 8 × 4.3-10 или SMA (розетка).
- После затяжки соединения ГМ-4Х4-500/6000-43 на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
- Корпус и крепление ГМ-4Х4-500/6000-43 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Изделие выбранного исполнения
Документация и поставка
Документы
Техописание и каталог
Техническое описание ГМ-4Х4-500/6000-43 и каталог KADAMM лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM ГМ-4Х4-500/6000-43 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора ГМ-4Х4-500/6000-43 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM ГМ-4Х4-500/6000-43 | KADAMM ГМ-4Х4-380/6000-43 | KADAMM ГМ-4Х4-350/5850-43 | KADAMM ГМ-600/6000 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 500–6000 МГц | 380–6000 МГц | 350–5850 МГц | 600–6000 МГц |
| Порты | 8 | 1 | 1 | 1 |
| Масса | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера |
| Страница | Эта модель | Открыть | Открыть | Открыть |
Вопросы и ответы
