Гибридный мост: 380–3800 МГц.
О модели

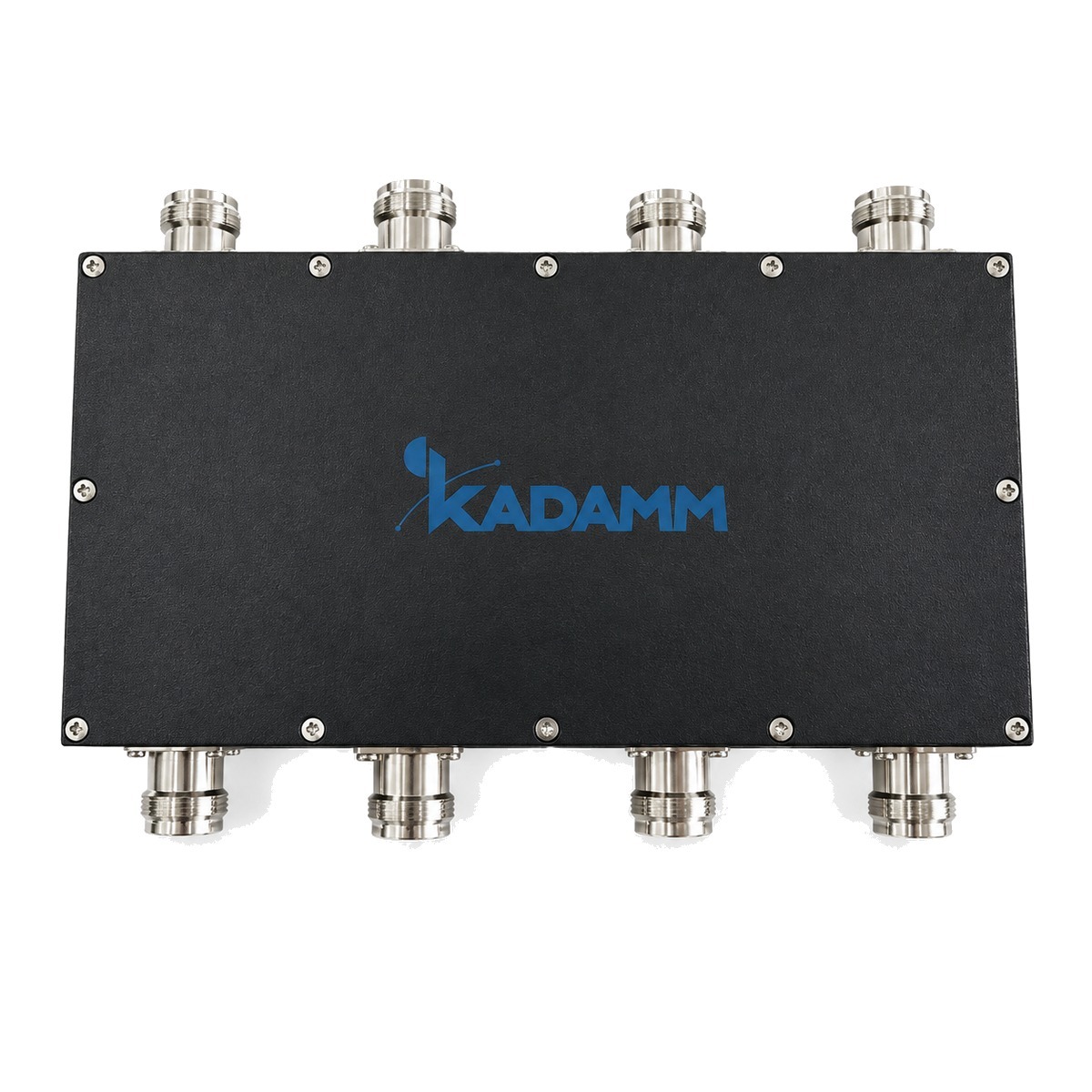

KADAMM ГМ-4х4-380/3800 — гибридный мост диапазона 380–3800 МГц. Гибридный мост 3 дБ — устройство с четырьмя портами: мощность с любого входа делится поровну между двумя выходами со сдвигом фаз 90° (или 180°), а противоположный вход при этом развязан. Поэтому к мосту подключают два передатчика и получают их общий сигнал сразу на двух выходах — на две антенны или на одну антенну и согласованную нагрузку.
Деление на два выхода — это 3 дБ (10·lg 2) по определению, а не потери: мощность уходит в оба выхода. Сверх деления мост вносит своё небольшое ослабление. Если второй выход нагружен на согласованную нагрузку, его половина мощности рассеивается в ней — это плата за объединение передатчиков любых частот без фильтров.
Основные параметры тракта: допустимая мощность — 300 Вт. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Интермодуляция — ≤−160 при 2×43 дБм. Когда через устройство одновременно проходят несколько мощных несущих, на нелинейностях контактов и материалов рождаются продукты интермодуляции; продукты третьего порядка попадают в полосы приёма и поднимают шум базовых станций. Поэтому в многооператорских системах и DAS все пассивные элементы и разъёмы берут с низкой интермодуляцией — один «грязный» элемент портит весь тракт.
Конструкция и монтаж: разъёмы — 4.3-10 розетка; исполнение — IP65.
Ключевые особенности
Главное, что выделяет модель по паспортным данным.
Конфигурация — 4 входа / 4 выхода.
Исполнение: IP65.
Конструкция и материалы
Из чего собран узел и как он защищён.
- Разъёмы: 4.3-10, розетка; разъём 4.3-10 — компактный разъём 50 Ом для трактов с низкой интермодуляцией, электрический контакт у него не зависит от силы затяжки гайки.
- Исполнение: IP65; IP65: полная пыленепроницаемость, защита от струй воды (ГОСТ 14254-2015).
Технические характеристики
Паспортные параметры модели по группам.
Электрические параметры
| Параметр | Значение |
|---|---|
| Диапазон частот | 380–3800 МГц |
| Конфигурация | 4 входа / 4 выхода |
| Переходное ослабление | уточняйте у менеджера |
| Развязка портов | уточняйте у менеджера |
| КСВН | уточняйте у менеджера |
| PIM3 | ≤−160 дБн при 2×43 дБм |
| Мощность | 300 Вт |
Конструкция и условия работы
| Параметр | Значение |
|---|---|
| Разъёмы | 4.3-10, розетка |
| Исполнение | IP65 |
Как читать характеристики
Что значат главные строки таблицы для проектировщика — на цифрах этой модели.
Исполнения
КАДАММ ГМ-4х4-380/3800 выпускается в одном исполнении: исполнение — IP65.
Вариант с другими разъёмами или креплением обсуждается при заказе — назовите его менеджеру вместе с артикулом.
Поддерживаемые диапазоны
В полосы ГМ-4х4-380/3800 попадает 14 диапазонов 3GPP, применяемых в России.
Диапазон считается поддерживаемым, если обе его полосы — приёма и передачи — целиком лежат внутри рабочей полосы модели.
| Участок | Полоса | Диапазоны 3GPP |
|---|---|---|
| Полоса | 380–3800 МГц | B31/n31, B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41, B42/n78, B43/n78, n78 |
Сети и стандарты в полосе
Применение
Гибридные мосты применяют для объединения передатчиков разных операторов и систем в DAS и на базовых станциях, для подключения двух радиомодулей к двум антеннам с выравниванием нагрузки, в схемах POI.
Где узел стоит в тракте.
Мост применяют, когда две системы одной полосы нужно завести в одну распределённую сеть, и когда нужны два равноценных выхода на две ветви антенн.
Место установки по исполнению: IP65.
Сценарии по отраслям
Где модель применяют чаще всего.
Схема включения
Как модель включается в тракт.
Входов у узла 4, выходов 4.
Развязка уточняйте у менеджера означает, что передатчик одного порта почти не нагружает соседний.
Расчётный пример
Пример расчёта уровней на данных этой модели.
- Исходные данные (пример): на каждый из 4 входов ГМ-4х4-380/3800 приходит несущая 43 дБм (20 Вт) — условие, при котором в данных задана интермодуляция.
- Суммарная средняя мощность: 4 × 20 Вт = 80 Вт; допустимая — 300 Вт, запас в 3,8 раза (5,7 дБ).
- Интермодуляция: 43 дБм − 160 дБ = −117 дБм — на 160 дБ ниже каждой из несущих.
Входные уровни здесь — пример; для объекта баланс уровней считают по фактическим мощностям источников и длинам линий.
Монтаж и подключение
Что учесть при установке и подключении.
- Разъёмы 4.3-10, розетка: ответные берут той же серии и затягивают ключом с ограничением момента — значение по паспорту разъёма.
- На улице разъёмы после затяжки герметизируют: слой изоляционной ленты, поверх — самовулканизирующаяся лента или термоусадка.
- Неиспользуемые порты закрывают согласованной нагрузкой 50 Ом.
На что смотреть при подборе
Что проверить до заказа.
Чем отличается от похожих
Ближайшие модели того же вида в линейке KADAMM и их главные отличия от ГМ-4х4-380/3800.
- КАДАММ ГМ-2х2-380/3800: КСВН не более 1,30; PIM3 не более −155 дБн при 2×43 дБм.
- КАДАММ ГМ-3П-380/3800: переходное ослабление 3 дБ.
- КАДАММ ГМ-2х2-340/3800: полоса 340–3800 МГц; КСВН не более 1,25.
Модели серии сравнивают прежде всего по полосе и параметру «конфигурация», затем — по мощности и разъёмам.
Сравнение с похожими моделями KADAMM
Таблица сводит ГМ-4х4-380/3800 и ближайшие по полосе модели того же вида — по строкам, в которых они различаются.
| Параметр | ГМ-4х4-380/3800 | ГМ-2х2-380/3800 | ГМ-3П-380/3800 | ГМ-2х2-340/3800 | ГМ-4х4-340/3800 |
|---|---|---|---|---|---|
| Диапазон частот | 380–3800 МГц | 380–3800 МГц | 380–3800 МГц | 340–3800 МГц | 340–3800 МГц |
| Конфигурация | 4 входа / 4 выхода | — | 2 входа / 2 выхода, 3 порта | 2 входа / 2 выхода | 4 входа / 4 выхода |
| Переходное ослабление | уточняйте у менеджера | — | 3 дБ | — | — |
| Развязка портов | уточняйте у менеджера | — | уточняйте у менеджера | — | — |
| КСВН | уточняйте у менеджера | ≤1,30 | уточняйте у менеджера | ≤1,25 | ≤1,25 |
| PIM3 | ≤−160 дБн при 2×43 дБм | ≤−155 дБн при 2×43 дБм | ≤−160 дБн при 2×43 дБм | — | — |
| Карточка | эта модель | Открыть | Открыть | Открыть | Открыть |
Документация и поставка
Что входит в поставку и как получить расчёт.
Комплект
- Гибридный мост КАДАММ ГМ-4х4-380/3800 с разъёмами: 4.3-10, розетка
- паспорт изделия
- сертификаты и декларации — по запросу
Документы и расчёт
Техническое описание серии ГМ-4х4-380/3800 и каталог KADAMM «ВЧ-оборудование и антенны» — файлами в блоке документов этой страницы.
Для расчёта тракта пришлите схему объекта или поэтажные планы, перечень систем с полосами и мощностями источников, число антенн и длины кабельных линий — инженер KADAMM посчитает баланс уровней и подберёт узлы. Почта info@kadamm.com, телефон 8-499-213-05-16.
KADAMM (КАДАММ) разрабатывает и производит пассивные компоненты для распределённых систем связи и базовых станций.
Перемычки с нужными разъёмами для подключения — в разделе «Кабельные сборки».
