Гибридный мост: 694–3800 МГц.
Что представляет собой устройство

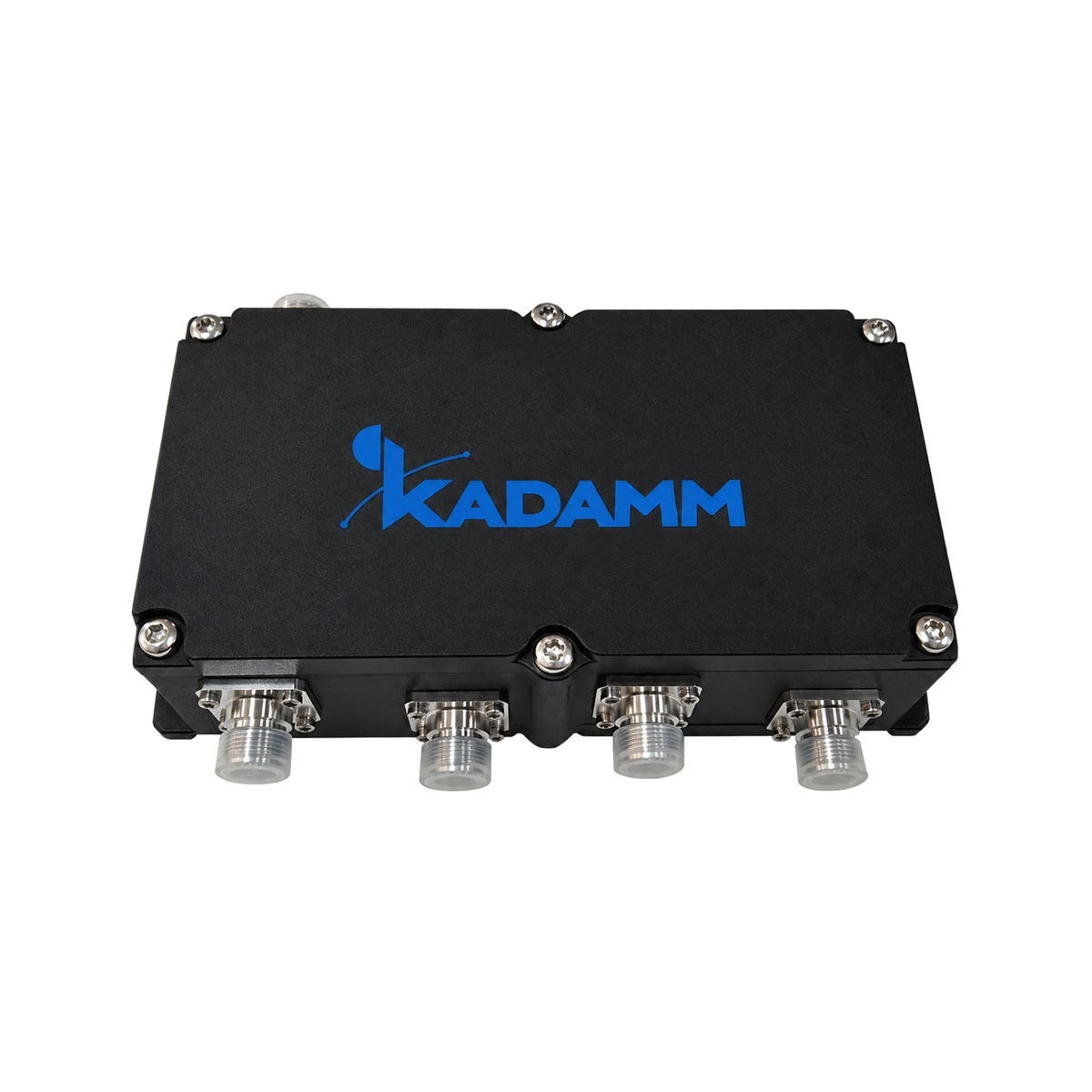

KADAMM ГМ-4Х1-694/3800-N — гибридный мост диапазона 694–3800 МГц. Гибридный мост 3 дБ — устройство с четырьмя портами: мощность с любого входа делится поровну между двумя выходами со сдвигом фаз 90° (или 180°), а противоположный вход при этом развязан. Поэтому к мосту подключают два передатчика и получают их общий сигнал сразу на двух выходах — на две антенны или на одну антенну и согласованную нагрузку.
Деление на два выхода — это 3 дБ (10·lg 2) по определению, а не потери: мощность уходит в оба выхода. Сверх деления мост вносит своё небольшое ослабление — 6,1 ± 1,5 дБ. Если второй выход нагружен на согласованную нагрузку, его половина мощности рассеивается в ней — это плата за объединение передатчиков любых частот без фильтров.
Развязка между входами — ≥ 22 дБ: передатчики не «видят» друг друга и не создают взаимных помех.
Основные параметры тракта: вносимое ослабление — 6,1 ± 1,5 дБ; КСВН — ≤ 1,3; допустимая мощность — 10 Вт; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Конструкция и монтаж: разъёмы — N (розетка); размеры — 190 × 103,5 × 62 мм (без разъёмов); масса — 1,65 кг; рабочая температура — −35…+65 °C.
Чем отличается от похожих моделей KADAMM
- Полосы 694–3800 МГц, у ГМ-698/3800 — 698–3800 МГц
- Разъём N (розетка), у ГМ-698/3800 — N (розетка), N или 4.3-10 или 7/16 DIN (розетка)
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 694–3800 МГц, у ГМ-3Х3-380/3800-43 — 380–3800 МГц
- Разъём N (розетка), у ГМ-3Х3-380/3800-43 — 4.3-10 (розетка)
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 694–3800 МГц, у ГМ-2Х2-376/3850-43 — 376–3850 МГц
- Разъём N (розетка), у ГМ-2Х2-376/3850-43 — 4.3-10 (розетка)
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу ГМ-4Х1-694/3800-N с запасом по краям.
Согласование ГМ-4Х1-694/3800-N с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 694–3800 МГц |
| Мощность | 10 Вт |
| Волновое сопротивление | 50 Ом |
| Вносимые потери | 6,1 ± 1,5 дБ |
| Развязка / подавление | ≥ 22 дБ |
| КСВН | ≤ 1,3 |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | N (розетка) |
| Габариты | 190 × 103,5 × 62 мм (без разъёмов) |
| Масса | 1,65 кг |
| Температура эксплуатации | −35…+65 °C |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B28 / n28 | 703–748 | 758–803 | FDD | LTE 700 |
| B20 / n20 | 832–862 | 791–821 | FDD | LTE 800 |
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
| B40 / n40 | 2300–2400 | та же полоса | TDD | LTE TDD 2300 |
| B7 / n7 | 2500–2570 | 2620–2690 | FDD | LTE 2600 FDD |
| B38 / n38 | 2570–2620 | та же полоса | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 | та же полоса | TDD | LTE и NR TDD 2600 |
| B42 / n78 | 3400–3600 | та же полоса | TDD | LTE и NR 3500 |
| B43 / n78 | 3600–3800 | та же полоса | TDD | LTE и NR 3700 |
| n78 | 3300–3800 | та же полоса | TDD | 5G NR 3,5 ГГц |
Стандарты
- ГОСТ Р 51318.11 — документ, на который ссылается техническое описание ГМ-4Х1-694/3800-N.
- IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение из таблицы для ГМ-4Х1-694/3800-N.
Применение
Гибридные мосты применяют для объединения передатчиков разных операторов и систем в DAS и на базовых станциях, для подключения двух радиомодулей к двум антеннам с выравниванием нагрузки, в схемах POI.
Сети и службы в полосах ГМ-4Х1-694/3800-N:
Перед заказом KADAMM ГМ-4Х1-694/3800-N сверьте с проектом:
- Частоты оборудования — внутри 694–3800 МГц
- Разъёмы — N (розетка)
Как подобрать модель под объект
Монтаж и подключение
- Разъёмы — N (розетка).
- После затяжки соединения ГМ-4Х1-694/3800-N на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
- Корпус и крепление ГМ-4Х1-694/3800-N включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Изделие выбранного исполнения
Документация и поставка
Документы
Техописание и каталог
Техническое описание ГМ-4Х1-694/3800-N и каталог KADAMM лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM ГМ-4Х1-694/3800-N и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора ГМ-4Х1-694/3800-N пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM ГМ-4Х1-694/3800-N | KADAMM ГМ-698/3800 | KADAMM ГМ-3Х3-380/3800-43 | KADAMM ГМ-2Х2-376/3850-43 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 694–3800 МГц | 698–3800 МГц | 380–3800 МГц | 376–3850 МГц |
| Порты | 1 | 1 | 1 | 1 |
| Масса | 1,65 кг | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера |
| Страница | Эта модель | Открыть | Открыть | Открыть |
