Гибридный мост: 380–2700 МГц.
О модели

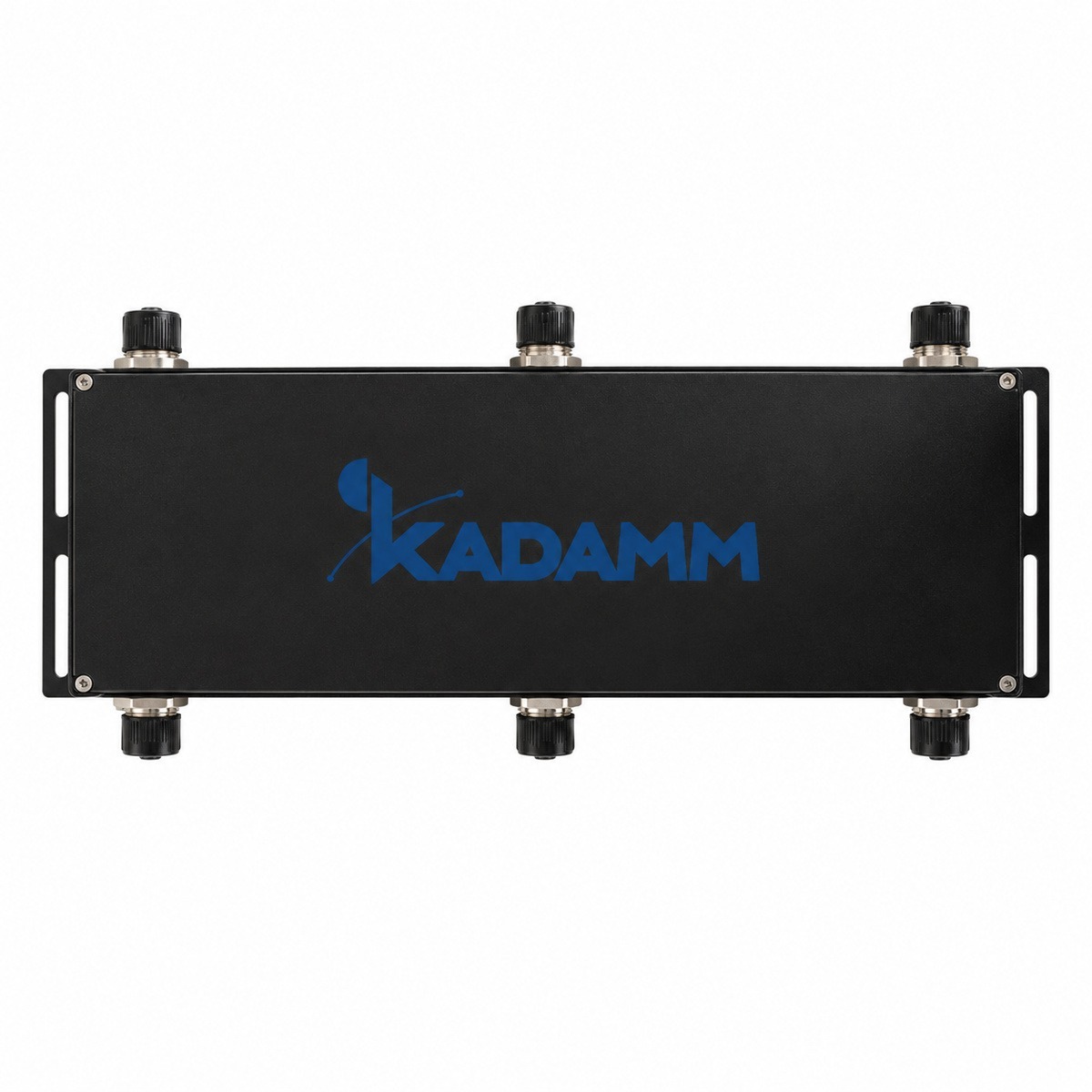

KADAMM ГМ-3х3-380/2700-N — гибридный мост диапазона 380–2700 МГц. Гибридный мост 3 дБ — устройство с четырьмя портами: мощность с любого входа делится поровну между двумя выходами со сдвигом фаз 90° (или 180°), а противоположный вход при этом развязан. Поэтому к мосту подключают два передатчика и получают их общий сигнал сразу на двух выходах — на две антенны или на одну антенну и согласованную нагрузку.
Деление на два выхода — это 3 дБ (10·lg 2) по определению, а не потери: мощность уходит в оба выхода. Сверх деления мост вносит своё небольшое ослабление. Если второй выход нагружен на согласованную нагрузку, его половина мощности рассеивается в ней — это плата за объединение передатчиков любых частот без фильтров.
Развязка между входами — ≥20 дБ: передатчики не «видят» друг друга и не создают взаимных помех.
Основные параметры тракта: КСВН — ≤1,30; допустимая мощность — 200 Вт средняя; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Конструкция и монтаж: разъёмы — розетка N.
Ключевые особенности
Главное, что выделяет модель по паспортным данным.
Конфигурация — 3 входа × 3 выхода.
Термины и параметры — по ГОСТ 18238-72 и ГОСТ 23221-78; полный список — в таблице характеристик.
Технические характеристики
Паспортные параметры модели по группам.
В спецификациях модель указывают как «мост гибридный коаксиальный (сумматор)».
Электрические параметры
| Параметр | Значение |
|---|---|
| Диапазон частот | 380–2700 МГц |
| Конфигурация | 3 входа × 3 выхода |
| Деление мощности | 5,0 ± 2,0 дБ |
| Развязка портов | ≥20 дБ |
| КСВН | ≤1,30 |
| Мощность | 200 Вт средняя |
| Волновое сопротивление | 50 Ом |
Конструкция и условия работы
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N |
Соответствие нормативной базе
| Параметр | Значение |
|---|---|
| Наименование по номенклатуре РФ | Мост гибридный коаксиальный (сумматор) |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Как читать характеристики
Что значат главные строки таблицы для проектировщика — на цифрах этой модели.
Исполнения
КАДАММ ГМ-3х3-380/2700-N выпускается в одном исполнении: разъёмы — розетка N.
Вариант с другими разъёмами или креплением обсуждается при заказе — назовите его менеджеру вместе с артикулом.
| Артикул | Конфигурация / Деление / Развязка / КСВН / Мощность |
|---|---|
| КАДАММ ГМ-3х3-380/2700-N | 3х3 / 5,0 ± 2,0 дБ / ≥20 дБ / ≤1,30 / 200 Вт |
Поддерживаемые диапазоны
В полосы ГМ-3х3-380/2700-N попадает 11 диапазонов 3GPP, применяемых в России.
Диапазон считается поддерживаемым, если обе его полосы — приёма и передачи — целиком лежат внутри рабочей полосы модели.
| Участок | Полоса | Диапазоны 3GPP |
|---|---|---|
| Полоса | 380–2700 МГц | B31/n31, B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41 |
Сети и стандарты в полосе
Применение
Гибридные мосты применяют для объединения передатчиков разных операторов и систем в DAS и на базовых станциях, для подключения двух радиомодулей к двум антеннам с выравниванием нагрузки, в схемах POI.
Где узел стоит в тракте.
Мост применяют, когда две системы одной полосы нужно завести в одну распределённую сеть, и когда нужны два равноценных выхода на две ветви антенн.
Сценарии по отраслям
Где модель применяют чаще всего.
Схема включения
Как модель включается в тракт.
Входов у узла 3, выходов 3.
Развязка не менее 20 дБ означает, что передатчик одного порта почти не нагружает соседний.
Расчётный пример
Пример расчёта уровней на данных этой модели.
- Исходные данные (пример): на каждый из 3 входов ГМ-3х3-380/2700-N приходит несущая 43 дБм (20 Вт).
- Суммарная средняя мощность: 3 × 20 Вт = 60 Вт; допустимая — 200 Вт, запас в 3,3 раза (5,2 дБ).
- Утечка в соседний порт: 43 дБм − 20 дБ = 23 дБм.
Входные уровни здесь — пример; для объекта баланс уровней считают по фактическим мощностям источников и длинам линий.
Монтаж и подключение
Что учесть при установке и подключении.
- Разъёмы розетка N: ответные берут той же серии и затягивают ключом с ограничением момента — значение по паспорту разъёма.
- Неиспользуемые порты закрывают согласованной нагрузкой 50 Ом.
На что смотреть при подборе
Что проверить до заказа.
Чем отличается от похожих
Ближайшие модели того же вида в линейке KADAMM и их главные отличия от ГМ-3х3-380/2700-N.
- КАДАММ ГМ-2х2-380/2700: развязка портов уточняйте у менеджера; КСВН уточняйте у менеджера.
- КАДАММ ГМ-4х4-380/2700: развязка портов не менее 22 дБ; мощность 300 Вт.
- КАДАММ ГМ-2х2-340/2700: полоса 340–2700 МГц; деление мощности 3 дБ.
Модели серии сравнивают прежде всего по полосе и параметру «конфигурация», затем — по мощности и разъёмам.
Сравнение с похожими моделями KADAMM
Таблица сводит ГМ-3х3-380/2700-N и ближайшие по полосе модели того же вида — по строкам, в которых они различаются.
| Параметр | ГМ-3х3-380/2700-N | ГМ-2х2-380/2700 | ГМ-4х4-380/2700 | ГМ-2х2-340/2700 | ГМ-4х4-340/2700 |
|---|---|---|---|---|---|
| Диапазон частот | 380–2700 МГц | 380–2700 МГц | 380–2700 МГц | 340–2700 МГц | 340–2700 МГц |
| Конфигурация | 3 входа × 3 выхода | 2 входа / 2 выхода | — | 2 входа / 2 выхода | 4 входа / 4 выхода |
| Деление мощности | 5,0 ± 2,0 дБ | — | — | 3 дБ | — |
| Развязка портов | ≥20 дБ | уточняйте у менеджера | ≥22 дБ | — | уточняйте у менеджера |
| КСВН | ≤1,30 | уточняйте у менеджера | ≤1,30 | ≤1,25 | уточняйте у менеджера |
| Мощность | 200 Вт средняя | 300 Вт | 300 Вт | — | 300 Вт |
| Карточка | эта модель | Открыть | Открыть | Открыть | Открыть |
Документация и поставка
Что входит в поставку и как получить расчёт.
Комплект
- Гибридный мост КАДАММ ГМ-3х3-380/2700-N с разъёмами: розетка N
- паспорт изделия
- сертификаты и декларации — по запросу
Документы и расчёт
Техническое описание серии ГМ-3х3-380/2700-N и каталог KADAMM «ВЧ-оборудование и антенны» — файлами в блоке документов этой страницы.
Для расчёта тракта пришлите схему объекта или поэтажные планы, перечень систем с полосами и мощностями источников, число антенн и длины кабельных линий — инженер KADAMM посчитает баланс уровней и подберёт узлы. Почта info@kadamm.com, телефон 8-499-213-05-16.
KADAMM (КАДАММ) разрабатывает и производит пассивные компоненты для распределённых систем связи и базовых станций.
Перемычки с нужными разъёмами для подключения — в разделе «Кабельные сборки».
