Гибридный мост: 790–2690 МГц.
Что представляет собой устройство

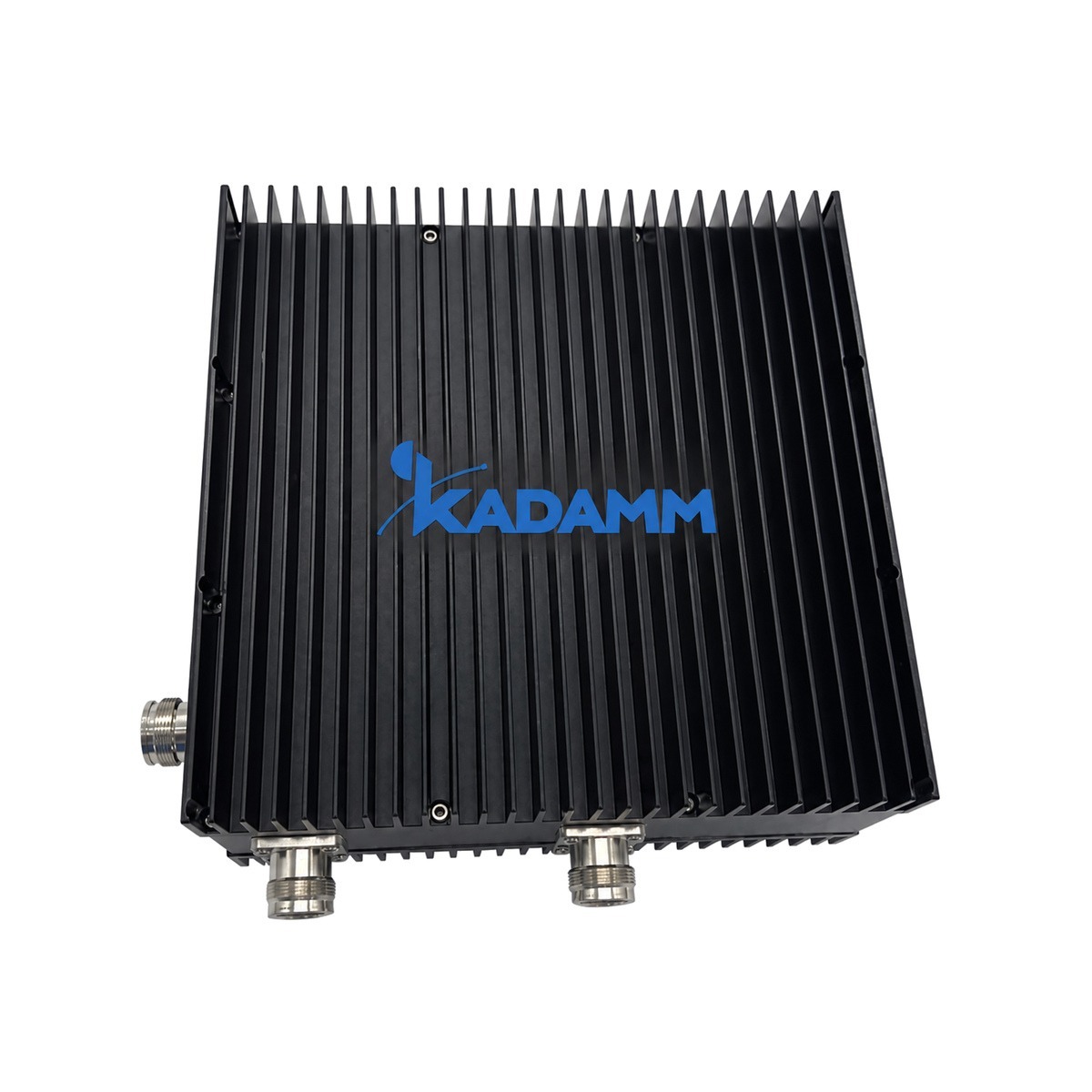

KADAMM ГМ-2Х1-790/2690-716 — гибридный мост диапазона 790–2690 МГц. Гибридный мост 3 дБ — устройство с четырьмя портами: мощность с любого входа делится поровну между двумя выходами со сдвигом фаз 90° (или 180°), а противоположный вход при этом развязан. Поэтому к мосту подключают два передатчика и получают их общий сигнал сразу на двух выходах — на две антенны или на одну антенну и согласованную нагрузку.
Деление на два выхода — это 3 дБ (10·lg 2) по определению, а не потери: мощность уходит в оба выхода. Сверх деления мост вносит своё небольшое ослабление — ≤ 0,5 дБ. Если второй выход нагружен на согласованную нагрузку, его половина мощности рассеивается в ней — это плата за объединение передатчиков любых частот без фильтров.
Развязка между входами — ≥ 23 дБ: передатчики не «видят» друг друга и не создают взаимных помех.
Основные параметры тракта: вносимое ослабление — ≤ 0,5 дБ; КСВН — ≤ 1,3; допустимая мощность — 150 Вт; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Интермодуляция — ≤−160 дБн. Когда через устройство одновременно проходят несколько мощных несущих, на нелинейностях контактов и материалов рождаются продукты интермодуляции; продукты третьего порядка попадают в полосы приёма и поднимают шум базовых станций. Поэтому в многооператорских системах и DAS все пассивные элементы и разъёмы берут с низкой интермодуляцией — один «грязный» элемент портит весь тракт.
Конструкция и монтаж: разъёмы — 3 × 7/16 DIN (розетка); размеры — 200 × 200 × 103 мм; исполнение — IP65; рабочая температура — −35…+65 °C.
Чем отличается от похожих моделей KADAMM
- Полосы 790–2690 МГц, у ГМ-2Х1-800/2700-N — 800–2700 МГц
- 3 порта, у ГМ-2Х1-800/2700-N — 1
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 790–2690 МГц, у ГМ-2Х1-617/2700-43 — 617–2700 МГц
- 3 порта, у ГМ-2Х1-617/2700-43 — 1
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
- Полосы 790–2690 МГц, у ГМ-2Х1-450/2700-716 — 450–2700 МГц
- 3 порта, у ГМ-2Х1-450/2700-716 — 1
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
Конструкция и материалы
Ключевые особенности
Отдельные входы ГМ-2Х1-790/2690-716.
Согласование ГМ-2Х1-790/2690-716 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 790–2690 МГц |
| Мощность | 150 Вт |
| Волновое сопротивление | 50 Ом |
| PIM3 | ≤−160 дБн |
| Вносимые потери | ≤ 0,5 дБ |
| Развязка / подавление | ≥ 23 дБ |
| КСВН | ≤ 1,3 |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | 3 × 7/16 DIN (розетка) |
| Габариты | 200 × 200 × 103 мм |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | −35…+65 °C |
| Степень защиты | IP65 |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B20 / n20 | 832–862 | 791–821 | FDD | LTE 800 |
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
| B40 / n40 | 2300–2400 | та же полоса | TDD | LTE TDD 2300 |
| B7 / n7 | 2500–2570 | 2620–2690 | FDD | LTE 2600 FDD |
| B38 / n38 | 2570–2620 | та же полоса | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 | та же полоса | TDD | LTE и NR TDD 2600 |
Стандарты
- ГОСТ Р 51318.11 — документ, на который ссылается техническое описание ГМ-2Х1-790/2690-716.
- IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение из таблицы для ГМ-2Х1-790/2690-716.
Применение
Гибридные мосты применяют для объединения передатчиков разных операторов и систем в DAS и на базовых станциях, для подключения двух радиомодулей к двум антеннам с выравниванием нагрузки, в схемах POI.
Сети и службы в полосах ГМ-2Х1-790/2690-716:
Перед заказом KADAMM ГМ-2Х1-790/2690-716 сверьте с проектом:
- Частоты оборудования — внутри 790–2690 МГц
- Разъёмы — 3 × 7/16 DIN (розетка)
Как подобрать модель под объект
Монтаж и подключение
- Разъёмы — 3 × 7/16 DIN (розетка).
- Разъёмы ГМ-2Х1-790/2690-716 на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
- Корпус и крепление ГМ-2Х1-790/2690-716 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Изделие выбранного исполнения
Документация и поставка
Документы
Техописание и каталог
Техническое описание ГМ-2Х1-790/2690-716 и каталог KADAMM лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM ГМ-2Х1-790/2690-716 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора ГМ-2Х1-790/2690-716 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
