О модели

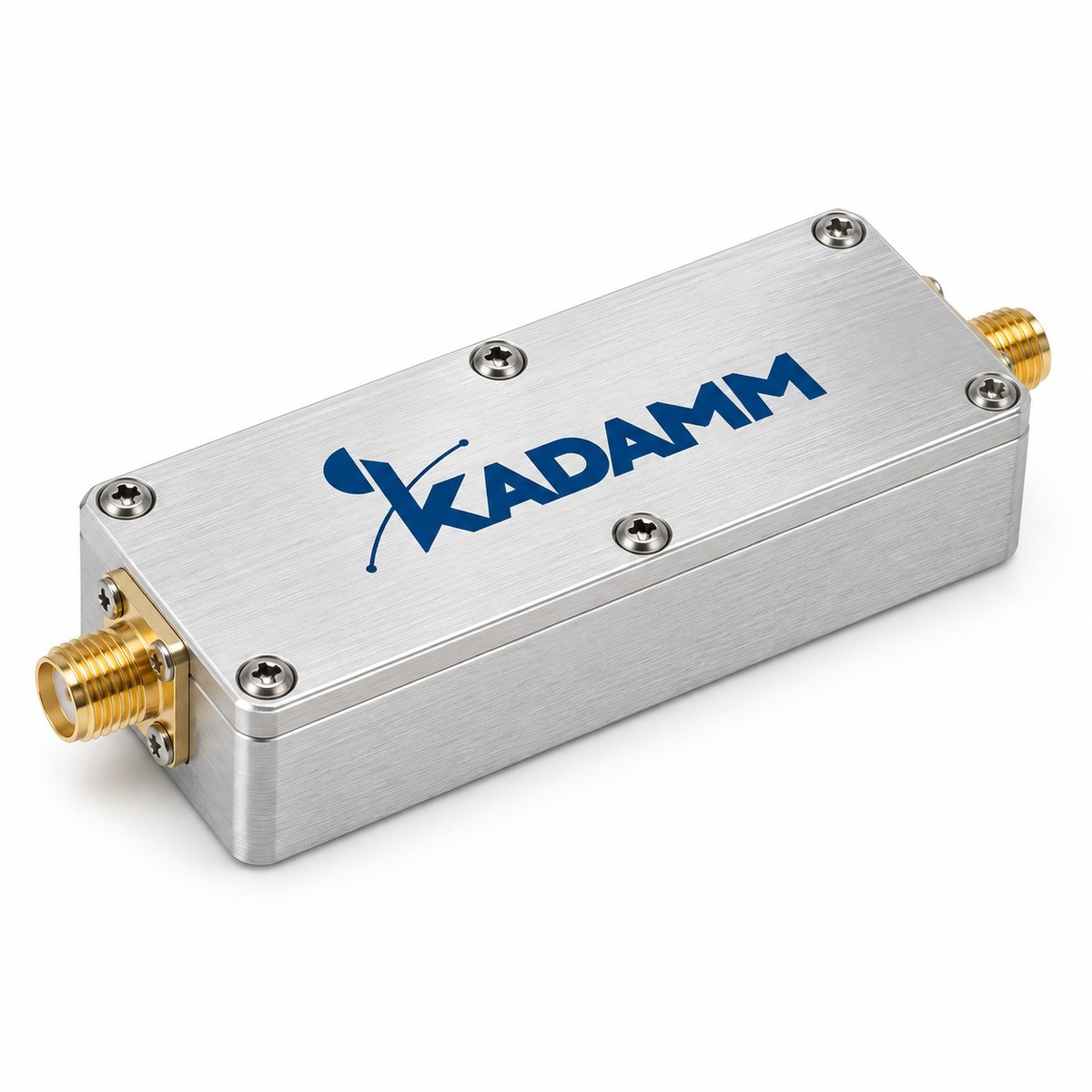

KADAMM ФП-П-6 — полосовой фильтр. Фильтр СВЧ — частотно-избирательное устройство: полосовой фильтр пропускает рабочую полосу и подавляет сигналы за её пределами.
Основные параметры тракта: волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
В серии 29 исполнений; они различаются параметрами, сведёнными в таблицу исполнений — по ней выбирают нужную модель.
Ключевые особенности
Главное, что выделяет модель по паспортным данным.
Заграждение: по исполнению, см. таблицу.
Термины и параметры — по ГОСТ 18238-72 и ГОСТ 23221-78; полный список — в таблице характеристик.
Технические характеристики
Паспортные параметры модели по группам.
В спецификациях модель указывают как «фильтр полосовой коаксиальный».
Электрические параметры
| Параметр | Значение |
|---|---|
| Полосы пропускания | 2500–5900 МГц (по исполнению) |
| Вносимые потери | ≤0,3–5,5 дБ (по исполнению) |
| Возвратные потери | ≥11,7–18 дБ (по исполнению) |
| Заграждение | по исполнению, см. таблицу |
| Мощность | 4–100 Вт средняя (по исполнению) |
| Волновое сопротивление | 50 Ом |
Конструкция и условия работы
| Параметр | Значение |
|---|---|
| Разъёмы | по исполнению: розетка SMA; розетка N; уточняйте у менеджера (выводы под пайку); розетка MCX |
| Габариты | по исполнению, см. таблицу |
| Рабочая температура | −20 … +60 °C (ФП-3670/3730-SMA); для остальных исполнений уточняйте у менеджера |
Соответствие нормативной базе
| Параметр | Значение |
|---|---|
| Наименование по номенклатуре РФ | Фильтр полосовой коаксиальный |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход; SMA — IEC 61169-15 (МЭК 169-15); отечественный тип IX того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М6×0,75, с SMA стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Как читать характеристики
Что значат главные строки таблицы для проектировщика — на цифрах этой модели.
Исполнения
Серия ФП-П-6 выпускается в 29 исполнениях; в таблице — параметры каждого. При заказе называйте полный артикул исполнения.
| Артикул | Полоса / Потери / Согласование / Заграждение / Мощность / Разъёмы / Габариты |
|---|---|
| КАДАММ ФП-2500/3500-SMA | 2500–3500 МГц / ≤0,7 дБ / возвратные потери ≥12 дБ / ≥55 дБ на 0–1,7 ГГц; ≥55 дБ на 3,8–5,5 ГГц / 10 Вт / розетка SMA / 162,6×24×28 мм |
| КАДАММ ФП-2668/3132-SMA | 2668–3132 МГц / ≤4 дБ / возвратные потери ≥14 дБ / ≥65 дБ на DC–2618 МГц; ≥65 дБ на 3182–6000 МГц / 50 Вт / розетка SMA / 120×40×21,5 мм |
| КАДАММ ФП-2718/2722-SMA | 2718–2722 МГц / ≤2,2 дБ / возвратные потери ≥14 дБ / ≥40 дБ на DC–2711 МГц; ≥40 дБ на 2729–6000 МГц / 10 Вт / розетка SMA / 185×81×18 мм |
| КАДАММ ФП-2718/2722-SMA-2 | 2718–2722 МГц / ≤4 дБ / возвратные потери ≥14 дБ / ≥65 дБ на DC–2711 МГц; ≥65 дБ на 2729–6000 МГц / 10 Вт / розетка SMA / 185×81×18 мм |
| КАДАММ ФП-2800/3400-SMA | 2800–3400 МГц / ≤1,2 дБ / возвратные потери ≥12 дБ / ≥40 дБ на DC–2600 МГц; ≥40 дБ на 3700–10000 МГц / 50 Вт / розетка SMA / 80×20×12 мм |
| КАДАММ ФП-2800/3500-SMA | 2800–3500 МГц / ≤1,2 дБ / возвратные потери ≥12 дБ / ≥35 дБ на DC–2600 МГц); ≥40 дБ на 3700–10000 МГц / 50 Вт / розетка SMA / 80×20×12 мм |
| КАДАММ ФП-2818/2822-SMA | 2818–2822 МГц / ≤2,2 дБ / возвратные потери ≥14 дБ / ≥40 дБ на DC–2811 МГц; ≥40 дБ на 2829–6000 МГц / 10 Вт / розетка SMA / 185×81×18 мм |
| КАДАММ ФП-2818/2822-SMA-2 | 2818–2822 МГц / ≤4 дБ / возвратные потери ≥14 дБ / ≥65 дБ на DC–2811 МГц; ≥65 дБ на 2829–6000 МГц / 10 Вт / розетка SMA / 185×81×18 мм |
| КАДАММ ФП-2900/4100-SMA | 2900–4100 МГц / ≤0,3 дБ / возвратные потери ≥11,7 дБ / ≥66 дБ на 2000 МГц; ≥58 дБ на 5000 МГц / 10 Вт / розетка SMA / 68,33×36,07×14,98 мм |
| КАДАММ ФП-3000/3400-SMA | 3000–3400 МГц / ≤1 дБ / КСВН ≤1,50 / ≥80 дБ на DC–2750 МГц; ≥50 дБ на 2750–2850 МГц; ≥50 дБ на 3550–3650 МГц; ≥80 дБ на 3650–5000 МГц / 10 Вт / розетка SMA / 120×21×17 мм |
| КАДАММ ФП-3300/3800-SMA | 3300–3800 МГц / ≤1 дБ / КСВН ≤1,30 / ≥60 дБ на 0–2700 МГц; ≥60 дБ на 4400–6000 МГц / 10 Вт / розетка SMA / 113×25×25 мм |
| КАДАММ ФП-3400/3700-N | 3400–3700 МГц / ≤1 дБ / возвратные потери ≥15 дБ / ≥50 дБ на DC–3200 МГц; ≥50 дБ на 3900–6000 МГц / 50 Вт / розетка N / 95×50×25 мм |
| КАДАММ ФП-3400/4800-SMA | 3400–4800 МГц / ≤1 дБ / возвратные потери ≥12 дБ / ≥55 дБ на DC–2,7 ГГц; ≥55 дБ на 5,15–8,0 ГГц / 10 Вт / розетка SMA / 132,2×25×18 мм |
| КАДАММ ФП-3500/5000-SMA | 3500–5000 МГц / ≤3 дБ / возвратные потери ≥12 дБ / ≥55 дБ на 0–2,5 ГГц; ≥55 дБ на 5,5–8 ГГц / 10 Вт / розетка SMA / 105,35×17×25 мм |
| КАДАММ ФП-3550/3700-SMA | 3550–3700 МГц / ≤1,5 дБ / возвратные потери ≥15 дБ / ≥45 дБ на 3340 МГц; ≥45 дБ на 3800 МГц / 10 Вт / розетка SMA / 100×80×26 мм |
| КАДАММ ФП-3580/3700-SMA | 3580–3700 МГц / ≤1 дБ / возвратные потери ≥15 дБ / ≥55 дБ на 0–2,5 ГГц; ≥55 дБ на 5,5–8 ГГц / 10 Вт / розетка SMA / 108×33×16 мм |
| КАДАММ ФП-3670/3730-SMA | 3670–3730 МГц / ≤1 дБ / возвратные потери ≥18 дБ / ≥40 дБ на DC–3635 МГц; ≥40 дБ на 3765–6000 МГц / 10 Вт / розетка SMA / 75×50×32 мм |
| КАДАММ ФП-3700/3800-SMA | 3700–3800 МГц / ≤1 дБ / возвратные потери ≥15 дБ / ≥55 дБ на 0–2,5 ГГц; ≥55 дБ на 5,5–8 ГГц / 50 Вт / розетка SMA / 108×33×16 мм |
| КАДАММ ФП-3700/4200-SMA | 3700–4200 МГц / ≤1 дБ / КСВН ≤1,50 / уточняйте у менеджера / 10 Вт / розетка SMA / — |
| КАДАММ ФП-4957,5/5012,5-SMA | 4957,5–5012,5 МГц / ≤0,5 дБ / возвратные потери ≥18 дБ / ≥70 дБ на 4850 МГц; ≥70 дБ на 5130 МГц / 10 Вт / розетка SMA / 100×65×22 мм |
| КАДАММ ФП-5100/5900-SMA | 5100–5900 МГц / ≤0,5 дБ / возвратные потери ≥15 дБ / ≥60 дБ на 6200 МГц / 50 Вт / розетка SMA / 95×50×22 мм |
| КАДАММ ФП-5150/5875-N | 5150–5250 и 5725–5875 МГц / ≤1 дБ / возвратные потери ≥18 дБ / ≥50 дБ на DC–4890 МГц; ≥50 дБ на 5438 МГц; ≥50 дБ на 5512 МГц; ≥50 дБ на 6168,8–7000 МГц / 100 Вт / розетка N / 110×43×24 мм |
| КАДАММ ФП-5350/5650 | 5350–5650 МГц / ≤1,8 дБ / возвратные потери ≥14 дБ / ≥70 дБ на 5000 МГц; ≥74 дБ на 6000 МГц / 5 Вт / уточняйте у менеджера (выводы под пайку) / 38,43×18,75×6,35 мм |
| КАДАММ ФП-5470/5730-N | 5470–5730 МГц / ≤1 дБ / возвратные потери ≥15 дБ / ≥65 дБ на 0–4880 МГц; ≥45 дБ на 4880–5200 МГц; ≥10 дБ на 5200–5400 МГц; ≥10 дБ на 5800–6000 МГц; ≥45 дБ на 6000 МГц / 10 Вт / розетка N / 95×78×30 мм |
| КАДАММ ФП-5650/5850-SMA | 5650–5850 МГц / ≤1 дБ / возвратные потери ≥18 дБ / ≥80 дБ на 4900–5350 МГц / 20 Вт / розетка SMA / 47×34×17 мм |
| КАДАММ ФП-5677,5/5702,5-MCX | 5677,5–5702,5 МГц / ≤5,5 дБ / возвратные потери ≥11,7 дБ / ≥5 дБ на 5660–5670 МГц; ≥10 дБ на 5650–5660 МГц; ≥15 дБ на 5640–5650 МГц; ≥50 дБ на 5605–5640 МГц; ≥80 дБ на 5605 МГц; ≥5 дБ на 5710–5720 МГц; ≥10 дБ на 5720–5730 МГц; ≥15 дБ на 5730–5740 МГц; ≥50 дБ на 5740–5775 МГц; ≥80 дБ на 5775–12000 МГц / 10 Вт / розетка MCX / 78×22×9 мм |
| КАДАММ ФП-5720/5855-N | 5720–5855 МГц / ≤1 дБ / возвратные потери ≥15 дБ / ≥80 дБ на 1000–4000 МГц; ≥50 дБ на 5500 МГц; ≥50 дБ на 6100 МГц / 10 Вт / розетка N / 82×78×30 мм |
| КАДАММ ФП-5725/5875-SMA | 5725–5875 МГц / ≤1,2 дБ / возвратные потери ≥18 дБ / ≥40 дБ на 5600 МГц; ≥40 дБ на 6000 МГц / 50 Вт / розетка SMA / 75×50×22 мм |
| КАДАММ ФП-5735/5815-SMA | 5735–5815 МГц / ≤1,5 дБ / возвратные потери ≥16 дБ / ≥40 дБ на 5690 МГц; ≥40 дБ на 5835 МГц / 4 Вт / розетка SMA / 95×50×22 мм |
Применение
Фильтры ставят на входы приёмников и ретрансляторов для защиты от мощных соседних сигналов, на выходы передатчиков — для подавления побочных излучений, в DAS и на базовых станциях — для разделения систем.
Где узел стоит в тракте.
Фильтр ставят на вход приёмника или выход передатчика, когда рядом работают системы на близких частотах, а также перед репитером, чтобы тот не усиливал чужие сигналы.
Сценарии по отраслям
Где модель применяют чаще всего.
Схема включения
Как модель включается в тракт.
КАДАММ ФП-П-6 включается в разрыв тракта между узлами, показанными на схеме.
Монтаж и подключение
Что учесть при установке и подключении.
- Под крепёж учитывайте габариты по исполнению, см. таблицу.
- Разъёмы по исполнению: розетка SMA; розетка N; уточняйте у менеджера (выводы под пайку); розетка MCX: ответные берут той же серии и затягивают ключом с ограничением момента — значение по паспорту разъёма.
На что смотреть при подборе
Что проверить до заказа.
Чем отличается от похожих
Ближайшие модели того же вида в линейке KADAMM и их главные отличия от ФП-П-6.
- КАДАММ ФП-1800-4Т: возвратные потери не менее 16 дБ (КСВН не более 1,38).
- КАДАММ ФП-1800У: вносимые потери не более 1,2 дБ; возвратные потери не менее 20 дБ (КСВН не более 1,23).
- КАДАММ ФП-2600: вносимые потери не более 1,5 дБ; возвратные потери не менее 20,5 дБ (КСВН не более 1,21).
Модели серии сравнивают прежде всего по полосе и параметру «полоса пропускания», затем — по мощности и разъёмам.
Сравнение с похожими моделями KADAMM
Таблица сводит ФП-П-6 и ближайшие по полосе модели того же вида — по строкам, в которых они различаются.
| Параметр | ФП-П-6 | ФП-1800-4Т | ФП-1800У | ФП-2600 | ФП-3500 |
|---|---|---|---|---|---|
| Вносимые потери | ≤0,3–5,5 дБ (по исполнению) | RX ≤0,8–1,18 / TX ≤1,0–1,5 дБ | ≤1,2 дБ | ≤1,5 дБ | ≤1,5 дБ |
| Возвратные потери | ≥11,7–18 дБ (по исполнению) | ≥16 дБ (КСВН ≤1,38) | ≥20 дБ (КСВН ≤1,23) | ≥20,5 дБ (КСВН ≤1,21) | ≥18 дБ (КСВН ≤1,3) |
| Мощность | 4–100 Вт средняя (по исполнению) | 52 / — | до 200 Вт средняя, до 2000 Вт пиковая | до 150 Вт средняя, до 1000 Вт пиковая | 39 Вт средняя, 50 Вт пиковая |
| Габариты | по исполнению, см. таблицу | 400×295×66 мм | 158×110×46 мм | 247×147×50 мм | 124,9×43,9×23 мм |
| Карточка | эта модель | Открыть | Открыть | Открыть | Открыть |
Документация и поставка
Что входит в поставку и как получить расчёт.
Комплект
- Полосовой фильтр КАДАММ ФП-П-6
- паспорт изделия
- сертификаты и декларации — по запросу
Документы и расчёт
Техническое описание серии ФП-П-6 и каталог KADAMM «ВЧ-оборудование и антенны» — файлами в блоке документов этой страницы.
Для расчёта тракта пришлите схему объекта или поэтажные планы, перечень систем с полосами и мощностями источников, число антенн и длины кабельных линий — инженер KADAMM посчитает баланс уровней и подберёт узлы. Почта info@kadamm.com, телефон 8-499-213-05-16.
