KADAMM · Полосовой фильтр

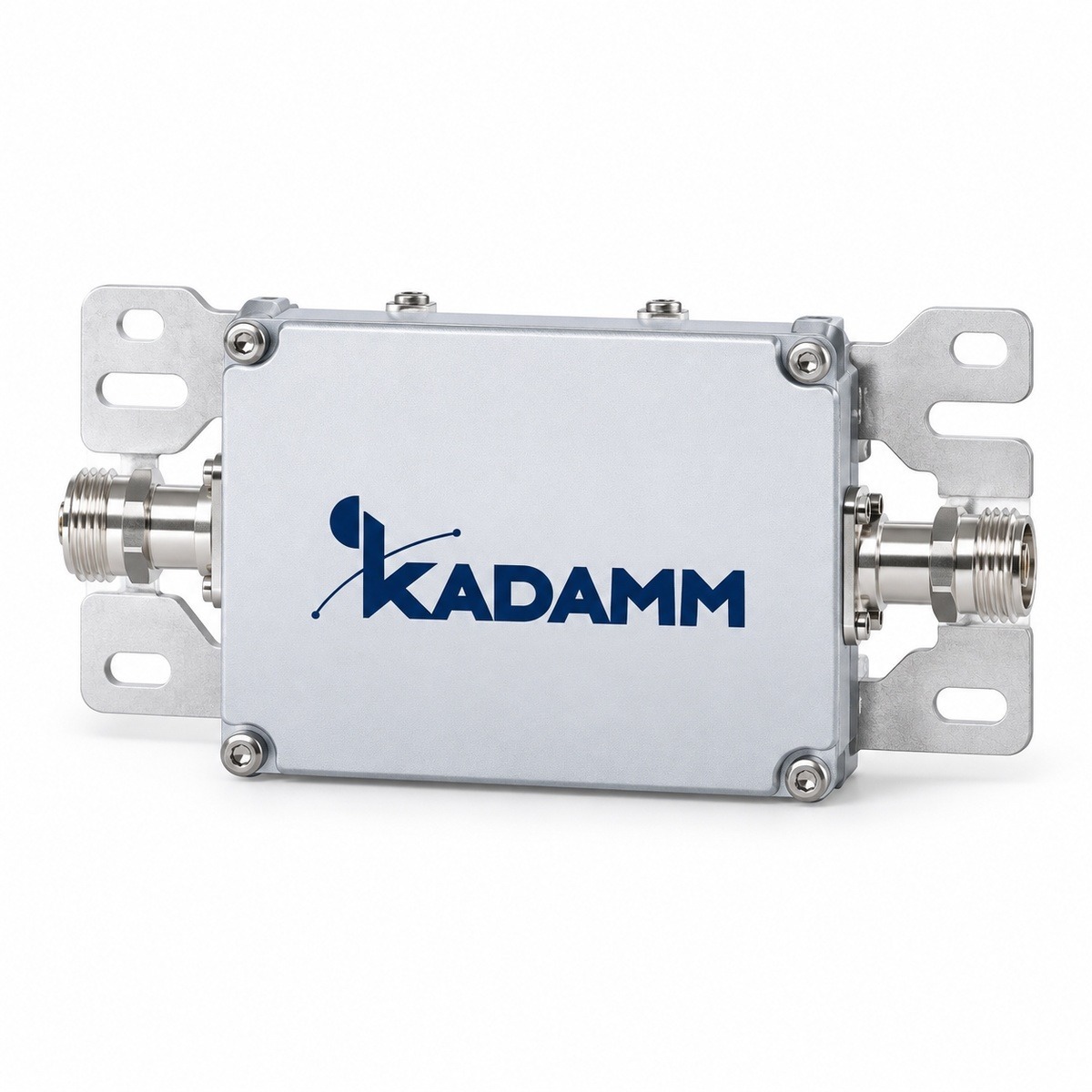

Фильтры полосовые полостные КАДАММ ФП-П-1 — 511–960 МГц
Полосовой фильтр: .
≤0,6–3 дБ≤−150 дБн≥14–20,8 дБ
▤
Подберём Фильтры полосовые полостные КАДАММ ФП-П-1 под ваш объектПришлите частоты, мощность, тип опоры или план помещения — инженеры KADAMM проверят модель, посчитают уровни сигнала и пришлют КП в течение рабочего дня.
Запросить подбор →≤0,6–3 дБ
Вносимые потери
≤−150 дБн
PIM3 при 2 × 43 дБм
≥14–20,8 дБ
КСВН
О модели
KADAMM ФП-П-1 — полосовой фильтр. Фильтр СВЧ — частотно-избирательное устройство: полосовой фильтр пропускает рабочую полосу и подавляет сигналы за её пределами.
Основные параметры тракта: волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
В серии 48 исполнений; они различаются параметрами, сведёнными в таблицу исполнений — по ней выбирают нужную модель.
Полосовой фильтр: .
Ключевые особенности
Главное, что выделяет модель по паспортным данным.
✓
Подавление вне полосыЗаграждение: по исполнению, см. таблицу.
✓
Нормативная базаТермины и параметры — по ГОСТ 18238-72 и ГОСТ 23221-78; полный список — в таблице характеристик.
Технические характеристики
Паспортные параметры модели по группам.
В спецификациях модель указывают как «фильтр полосовой коаксиальный».
Электрические параметры
| Параметр | Значение |
|---|---|
| Полосы пропускания | 511–960 МГц (по исполнению) |
| Вносимые потери | ≤0,6–3 дБ (по исполнению) |
| Возвратные потери | ≥14–20,8 дБ (по исполнению) |
| Заграждение | по исполнению, см. таблицу |
| Мощность | 1–300 Вт средняя (по исполнению) |
| Волновое сопротивление | 50 Ом |
| PIM3 | ≤−150 дБн при 2 × 43 дБм (ФП-890/960-716); для остальных исполнений уточняйте у менеджера |
Конструкция и условия работы
| Параметр | Значение |
|---|---|
| Разъёмы | по исполнению: розетка N; розетка SMA; розетка QMA; розетка N (вход), вилка N (выход); розетка SMA (по заказу N); розетка 7-16 (порты 1 и 3), вилка 7-16 (порты 2 и 4); 7-16 (вилка и розетка); розетка 7-16 |
| Габариты | по исполнению, см. таблицу |
| Рабочая температура | −20 … +55 °C (ФП-806/812-N); для остальных исполнений уточняйте у менеджера |
Соответствие нормативной базе
| Параметр | Значение |
|---|---|
| Наименование по номенклатуре РФ | Фильтр полосовой коаксиальный |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход; 7-16 (DIN) — IEC 61169-4 (МЭК 169-4); SMA — IEC 61169-15 (МЭК 169-15); отечественный тип IX того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М6×0,75, с SMA стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Исполнения под заказ. Параметры, которых нет в таблицах, другие разъёмы, длины выводов и комплектацию уточните у инженеров KADAMM: пришлите частоты, мощность и условия установки — подберём исполнение и подготовим спецификацию.
Как читать характеристики
Что значат главные строки таблицы для проектировщика — на цифрах этой модели.
Вносимые потери до 3 дБВерхняя граница потерь по исполнениям: даже при 3 дБ на выход проходит 50,1 % мощности. Для конкретного исполнения значение — в таблице.
Возвратные потери не менее 14 дБЭто КСВН не более 1,5 и коэффициент отражения 0,200: обратно уходит не больше 4 % подведённой мощности.
Мощность по исполнениюРяд от 1 до 300 Вт — это от 30 до 54,8 дБм. Исполнение выбирают по сумме средних мощностей всех несущих с запасом.
Исполнения
Серия ФП-П-1 выпускается в 48 исполнениях; в таблице — параметры каждого. При заказе называйте полный артикул исполнения.
| Артикул | Полоса / Потери / Согласование / Заграждение / Мощность / Разъёмы / Габариты |
|---|---|
| КАДАММ ФП-511/561-N | 511–561 МГц / ≤1,55 дБ / возвратные потери ≥18 дБ / ≥80 дБ на 505 МГц и 567 МГц / 200 Вт / розетка N / 183×115×50 мм |
| КАДАММ ФП-559/609-N | 559–609 МГц / ≤1,6 дБ / возвратные потери ≥18 дБ / ≥80 дБ на 553 МГц и 615 МГц / 200 Вт / розетка N / 183×115×50 мм |
| КАДАММ ФП-564/614-N | 564–614 МГц / ≤2 дБ / КСВН ≤1,50 / ≥30 дБ на 620–2700 МГц / 1 Вт / розетка N / 180×92×45 мм |
| КАДАММ ФП-613/645-N | 613–645 МГц / ≤1 дБ / возвратные потери ≥16 дБ / ≥80 дБ на 607 МГц; ≥80 дБ на 651 МГц / 250 Вт / розетка N / 380×235×46 мм |
| КАДАММ ФП-617/652-N | 617–652 МГц / ≤0,8 дБ / возвратные потери ≥20 дБ / ≥60 дБ на 663–4200 МГц / 60 Вт / розетка N / 150×90×42 мм |
| КАДАММ ФП-656/668-N | 656–668 МГц / ≤1 дБ / КСВН ≤1,25 / уточняйте у менеджера / уточняйте / розетка N / — |
| КАДАММ ФП-679/699-N | 679–699 МГц / ≤1 дБ / возвратные потери ≥16 дБ / ≥80 дБ на 673 МГц; ≥80 дБ на 705 МГц / 100 Вт / розетка N / 380×235×46 мм |
| КАДАММ ФП-698/716-SMA | 698–716 МГц / ≤1,5 дБ / КСВН ≤1,30 / уточняйте у менеджера / уточняйте / розетка SMA / — |
| КАДАММ ФП-700/740-SMA | 700–740 МГц / ≤1 дБ / возвратные потери ≥18 дБ / ≥80 дБ на DC–650 МГц; ≥80 дБ на 790–1440 МГц / 50 Вт / розетка SMA / 170×105×32,5 мм |
| КАДАММ ФП-726/750-SMA | 726–750 МГц / ≤1 дБ / КСВН ≤1,30 / ≥40 дБ на 670–694 МГц / 40 Вт / розетка SMA / 137×53×31 мм |
| КАДАММ ФП-757/758-N | 757–758 МГц / ≤3 дБ / возвратные потери ≥15 дБ / ≥15 дБ на 757,5 МГц±1,5 МГц; ≥90 дБ на 757,5 МГц± 312,5 МГц / 5 Вт / розетка N / 263×150×43,6 мм |
| КАДАММ ФП-757/788-N | 757–788 МГц / ≤3 дБ / возвратные потери ≥15 дБ / ≥15 дБ на 757,5 МГц±4 МГц; ≥15 дБ на 787,5 МГц±1,5 МГц / 5 Вт / розетка N / 270×150×95 мм |
| КАДАММ ФП-757/788-N-2 | 757–788 МГц / ≤3 дБ / возвратные потери ≥15 дБ / ≥15 дБ на 757,5 МГц±1,5 МГц; ≥15 дБ на 787,5 МГц±4 МГц / 5 Вт / розетка N / 270×150×95 мм |
| КАДАММ ФП-757/788-N-3 | 757–788 МГц / ≤3 дБ / возвратные потери ≥15 дБ / ≥15 дБ на 757,5 МГц±1,5 МГц; ≥15 дБ на 787,5 МГц±4 МГц / 5 Вт / розетка N / 482,6×150×43,6 мм |
| КАДАММ ФП-787/788-N | 787–788 МГц / ≤3 дБ / возвратные потери ≥15 дБ / ≥15 дБ на 757,5 МГц±4 МГц; ≥15 дБ на 787,5 МГц±1,5 МГц / 5 Вт / розетка N / 482,6×150×43,6 мм |
| КАДАММ ФП-787/788-N-2 | 787–788 МГц / ≤3 дБ / возвратные потери ≥15 дБ / ≥15 дБ на 787,5 МГц±1,5 МГц; ≥90 дБ на 787,5 МГц± 312,5 МГц / 5 Вт / розетка N / 263×150×43,6 мм |
| КАДАММ ФП-791/821-SMA | 791–821 МГц / ≤1 дБ / возвратные потери ≥15 дБ / ≥60 дБ на 832 МГц / 1 Вт / розетка SMA / 110×100×42 мм |
| КАДАММ ФП-806/812-N | 806–812 МГц / ≤2 дБ / возвратные потери ≥18 дБ / ≥35 дБ на 0–796 МГц; ≥35 дБ на 822–3000 МГц / 50 Вт / розетка N / 70×70×43 мм |
| КАДАММ ФП-824/835-QMA | 824–835 МГц / ≤3 дБ / возвратные потери ≥15 дБ / ≥40 дБ на 869–879 МГц / 2 Вт / розетка QMA / 60×60×35 мм |
| КАДАММ ФП-832/862-SMA | 832–862 МГц / ≤1,5 дБ / возвратные потери ≥18 дБ / ≥50 дБ на 758–821 МГц; ≥50 дБ на 925–3800 МГц / 10 Вт / розетка SMA / 95×65×34 мм |
| КАДАММ ФП-863/870-N | 863–870 МГц / ≤2 дБ / возвратные потери ≥18 дБ / ≥40 дБ на DC–850 МГц; ≥40 дБ на 876–2700 МГц / 5 Вт / розетка N (вход), вилка N (выход) / 120×75×41 мм |
| КАДАММ ФП-863/870-SMA | 863–870 МГц / ≤2 дБ / КСВН ≤1,25 / ≥60 дБ на 0–833 МГц; ≥60 дБ на 900–2000 МГц / 30 Вт / розетка SMA / 88×60×43 мм |
| КАДАММ ФП-863/870-SMA-2 | 863–870 МГц / ≤1 дБ / КСВН ≤1,22 / ≥40 дБ на 0–833 МГц; ≥44 дБ на 903–3000 МГц / 30 Вт / розетка SMA (по заказу N) / 54×54×45 мм |
| КАДАММ ФП-864/872-SMA | 864–872 МГц / ≤1 дБ / возвратные потери ≥20,8 дБ / ≥80 дБ на 721–735 МГц / 30 Вт / розетка SMA / 54×54×38 мм |
| КАДАММ ФП-866/870-N | 866–870 МГц / ≤1 дБ / КСВН ≤1,30 / ≥50 дБ на 0–836 МГц; ≥50 дБ на 900–2000 МГц / 50 Вт / розетка N / 120×96×47 мм |
| КАДАММ ФП-866/870-SMA | 866–870 МГц / ≤1 дБ / КСВН ≤1,30 / ≥50 дБ на 0–836 МГц; ≥50 дБ на 900–2000 МГц / 50 Вт / розетка SMA / 81×81×43 мм |
| КАДАММ ФП-869/879-QMA | 869–879 МГц / ≤3 дБ / возвратные потери ≥15 дБ / ≥40 дБ на 824–835 МГц / 2 Вт / розетка QMA / 60×60×35 мм |
| КАДАММ ФП-870/875-N | 870–875 МГц / ≤2 дБ / КСВН ≤1,30 / уточняйте у менеджера / 30 Вт / розетка N / 102×118×31 мм |
| КАДАММ ФП-876/925-N | 876–925 МГц / ≤2 дБ / возвратные потери ≥20 дБ / ≥30 дБ на 926–960 МГц / уточняйте / розетка N / 225×178×45 мм |
| КАДАММ ФП-880/915-N | 880–915 МГц / ≤2 дБ / возвратные потери ≥14 дБ / ≥40 дБ на DC–870 МГц; ≥40 дБ на 925–2300 МГц / 50 Вт / розетка N / — |
| КАДАММ ФП-880/915-QMA | 880–915 МГц / ≤3 дБ / возвратные потери ≥15 дБ / ≥40 дБ на 925–960 МГц / 2 Вт / розетка QMA / 100×55×33 мм |
| КАДАММ ФП-880/915-SMA | 880–915 МГц / ≤1 дБ / КСВН ≤1,30 / ≥40 дБ на 0–800 МГц; ≥40 дБ на 995–3000 МГц / 50 Вт / розетка SMA / 54×54×43 мм |
| КАДАММ ФП-885/889-SMA | 885–889 МГц / ≤2 дБ / возвратные потери ≥19 дБ / ≥27 дБ на f0±5 МГц; ≥40 дБ на 909,5–930 МГц; ≥70 дБ на 930–934 МГц / 50 Вт / розетка SMA / 152×72×40 мм |
| КАДАММ ФП-885/934-716 | 885–934 МГц / ≤1 дБ / возвратные потери ≥17 дБ / ≥40 дБ на DC–875 МГц; ≥40 дБ на 899–920 МГц; ≥40 дБ на 940–2000 МГц / 100 Вт / розетка 7-16 (порты 1 и 3), вилка 7-16 (порты 2 и 4) / 293×100×44 мм |
| КАДАММ ФП-889/954-716 | 889–909 и 934–954 МГц / ≤0,6 дБ / возвратные потери ≥20 дБ / ≥60 дБ на 870–880 МГц / 200 Вт / 7-16 (вилка и розетка) / — |
| КАДАММ ФП-890/915-SMA | 890–915 МГц / ≤2 дБ / возвратные потери ≥15 дБ / ≥30 дБ на 869–885 МГц / 50 Вт / розетка SMA / 100×65×36 мм |
| КАДАММ ФП-890/954-716 | 890–909 и 935–954 МГц / ≤1,2 дБ / КСВН ≤1,40 / ≥12 дБ на 825–889 МГц; ≥32 дБ на 930–934 МГц; ≥60 дБ на 1710–2200 МГц; развязка каналов ≥30 дБ / 50 Вт / розетка 7-16 / — |
| КАДАММ ФП-890/960-716 | 890–915 и 935–960 МГц / ≤0,8 дБ / КСВН ≤1,22 / ≥50 дБ на 380–880 МГц; ≥40 дБ на 880–885 МГц; ≥30 дБ на 885–888 МГц / 300 Вт / розетка 7-16 / 195×123×62 мм |
| КАДАММ ФП-896/915-SMA | 896–915 МГц / ≤1,7 дБ / возвратные потери ≥17 дБ / ≥45 дБ на DC–890 МГц; ≥45 дБ на 925–3800 МГц / 10 Вт / розетка SMA / 96×66×36 мм |
| КАДАММ ФП-900/930-SMA | 900–930 МГц / ≤1 дБ / КСВН ≤1,50 / ≥50 дБ на DC–800 МГц; ≥50 дБ на 1030–4000 МГц / 10 Вт / розетка SMA / 120×40×30 мм |
| КАДАММ ФП-902/928-N | 902–928 МГц / ≤1,5 дБ / возвратные потери ≥14 дБ / ≥30 дБ на 896 МГц; ≥30 дБ на 934 МГц; ≥70 дБ на 5–875 МГц; ≥70 дБ на 955–2000 МГц / 90 Вт / розетка N / 177,8×76,2×21,8 мм |
| КАДАММ ФП-902/928-N-4 | 902–928 МГц / ≤0,6 дБ / КСВН ≤1,30 / ≥60 дБ на 0–815 МГц; ≥60 дБ на 1015–3000 МГц / 50 Вт / розетка N / 120×96×47 мм |
| КАДАММ ФП-902/928-SMA | 902–928 МГц / ≤1 дБ / КСВН ≤1,30 / ≥40 дБ на 0–815 МГц; ≥40 дБ на 1015–2700 МГц / 30 Вт / розетка SMA / 54×54×45 мм |
| КАДАММ ФП-915/928-N | 915–928 МГц / ≤1,5 дБ / возвратные потери ≥18 дБ / ≥80 дБ на 0–890 МГц; ≥80 дБ на 953–2700 МГц / 50 Вт / розетка N / 190×105×50 мм |
| КАДАММ ФП-915/928-SMA | 915–928 МГц / ≤1,5 дБ / КСВН ≤1,30 / ≥80 дБ на 0–862 МГц; ≥80 дБ на 978–2000 МГц / 50 Вт / розетка SMA / 88×60×43 мм |
| КАДАММ ФП-925/960-QMA | 925–960 МГц / ≤3 дБ / возвратные потери ≥15 дБ / ≥40 дБ на 880–915 МГц / 2 Вт / розетка QMA / 100×55×33 мм |
| КАДАММ ФП-925/960-SMA | 925–960 МГц / ≤1 дБ / возвратные потери ≥15 дБ / ≥60 дБ на 915 МГц / 1 Вт / розетка SMA / 110×100×42 мм |
| КАДАММ ФП-934/960-SMA | 934–960 МГц / ≤0,8 дБ / возвратные потери ≥18 дБ / ≥45 дБ на 927 МГц и 967 МГц / 50 Вт / розетка SMA / 150×75×47 мм |
Применение
Фильтры ставят на входы приёмников и ретрансляторов для защиты от мощных соседних сигналов, на выходы передатчиков — для подавления побочных излучений, в DAS и на базовых станциях — для разделения систем.
Где узел стоит в тракте.
Фильтр ставят на вход приёмника или выход передатчика, когда рядом работают системы на близких частотах, а также перед репитером, чтобы тот не усиливал чужие сигналы.
Сценарии по отраслям
Где модель применяют чаще всего.
DAS в зданияхТорговые и бизнес-центры, больницы, паркинги: ФП-П-1 входит в пассивную часть распределённой системы между источником сигнала и антеннами.
ТранспортТоннели, метро, вокзалы и аэропорты, где покрытие строят линейной распределённой системой с длинными магистралями.
Схема включения
Как модель включается в тракт.
КАДАММ ФП-П-1 включается в разрыв тракта между узлами, показанными на схеме.
Монтаж и подключение
Что учесть при установке и подключении.
- Под крепёж учитывайте габариты по исполнению, см. таблицу.
- Разъёмы по исполнению: розетка N; розетка SMA; розетка QMA; розетка N (вход), вилка N (выход); розетка SMA (по заказу N); розетка 7-16 (порты 1 и 3), вилка 7-16 (порты 2 и 4); 7-16 (вилка и розетка); розетка 7-16: ответные берут той же серии и затягивают ключом с ограничением момента — значение по паспорту разъёма.
На что смотреть при подборе
Что проверить до заказа.
ПотериПрибавьте не более 0,6–3 дБ к затуханию кабеля, когда считаете уровень на антеннах.
ИнтермодуляцияДля мультиоператорных систем сверяйте PIM3 узла с требованием проекта.
МощностьСумма мощностей всех передатчиков не должна превышать допустимую для ФП-П-1.
РазъёмыОтветные разъёмы и перемычки берут под разъёмы модели — см. таблицу характеристик.
Чем отличается от похожих
Ближайшие модели того же вида в линейке KADAMM и их главные отличия от ФП-П-1.
- КАДАММ ФП-1800-4Т: возвратные потери не менее 16 дБ (КСВН не более 1,38).
- КАДАММ ФП-1800У: вносимые потери не более 1,2 дБ; возвратные потери не менее 20 дБ (КСВН не более 1,23).
- КАДАММ ФП-2600: вносимые потери не более 1,5 дБ; возвратные потери не менее 20,5 дБ (КСВН не более 1,21).
Модели серии сравнивают прежде всего по полосе и параметру «полоса пропускания», затем — по мощности и разъёмам.
Сравнение с похожими моделями KADAMM
Таблица сводит ФП-П-1 и ближайшие по полосе модели того же вида — по строкам, в которых они различаются.
| Параметр | ФП-П-1 | ФП-1800-4Т | ФП-1800У | ФП-2600 | ФП-3500 |
|---|---|---|---|---|---|
| Вносимые потери | ≤0,6–3 дБ (по исполнению) | RX ≤0,8–1,18 / TX ≤1,0–1,5 дБ | ≤1,2 дБ | ≤1,5 дБ | ≤1,5 дБ |
| Возвратные потери | ≥14–20,8 дБ (по исполнению) | ≥16 дБ (КСВН ≤1,38) | ≥20 дБ (КСВН ≤1,23) | ≥20,5 дБ (КСВН ≤1,21) | ≥18 дБ (КСВН ≤1,3) |
| Мощность | 1–300 Вт средняя (по исполнению) | 52 / — | до 200 Вт средняя, до 2000 Вт пиковая | до 150 Вт средняя, до 1000 Вт пиковая | 39 Вт средняя, 50 Вт пиковая |
| Габариты | по исполнению, см. таблицу | 400×295×66 мм | 158×110×46 мм | 247×147×50 мм | 124,9×43,9×23 мм |
| Карточка | эта модель | Открыть | Открыть | Открыть | Открыть |
Когда выбирают Фильтры полосовые полостные КАДАММ ФП-П-1: Фильтры ставят на входы приёмников и ретрансляторов для защиты от мощных соседних сигналов, на выходы передатчиков — для подавления побочных излучений, в DAS и на базовых станциях — для разделения систем.
Документация и поставка
Что входит в поставку и как получить расчёт.
Комплект
- Полосовой фильтр КАДАММ ФП-П-1
- паспорт изделия
- сертификаты и декларации — по запросу
Документы и расчёт
Техническое описание серии ФП-П-1 и каталог KADAMM «ВЧ-оборудование и антенны» — файлами в блоке документов этой страницы.
Для расчёта тракта пришлите схему объекта или поэтажные планы, перечень систем с полосами и мощностями источников, число антенн и длины кабельных линий — инженер KADAMM посчитает баланс уровней и подберёт узлы. Почта info@kadamm.com, телефон 8-499-213-05-16.
KADAMM (КАДАММ) разрабатывает и производит пассивные компоненты для распределённых систем связи и базовых станций.
Перемычки с нужными разъёмами для подключения — в разделе «Кабельные сборки».
