Полосовой фильтр: .
О модели

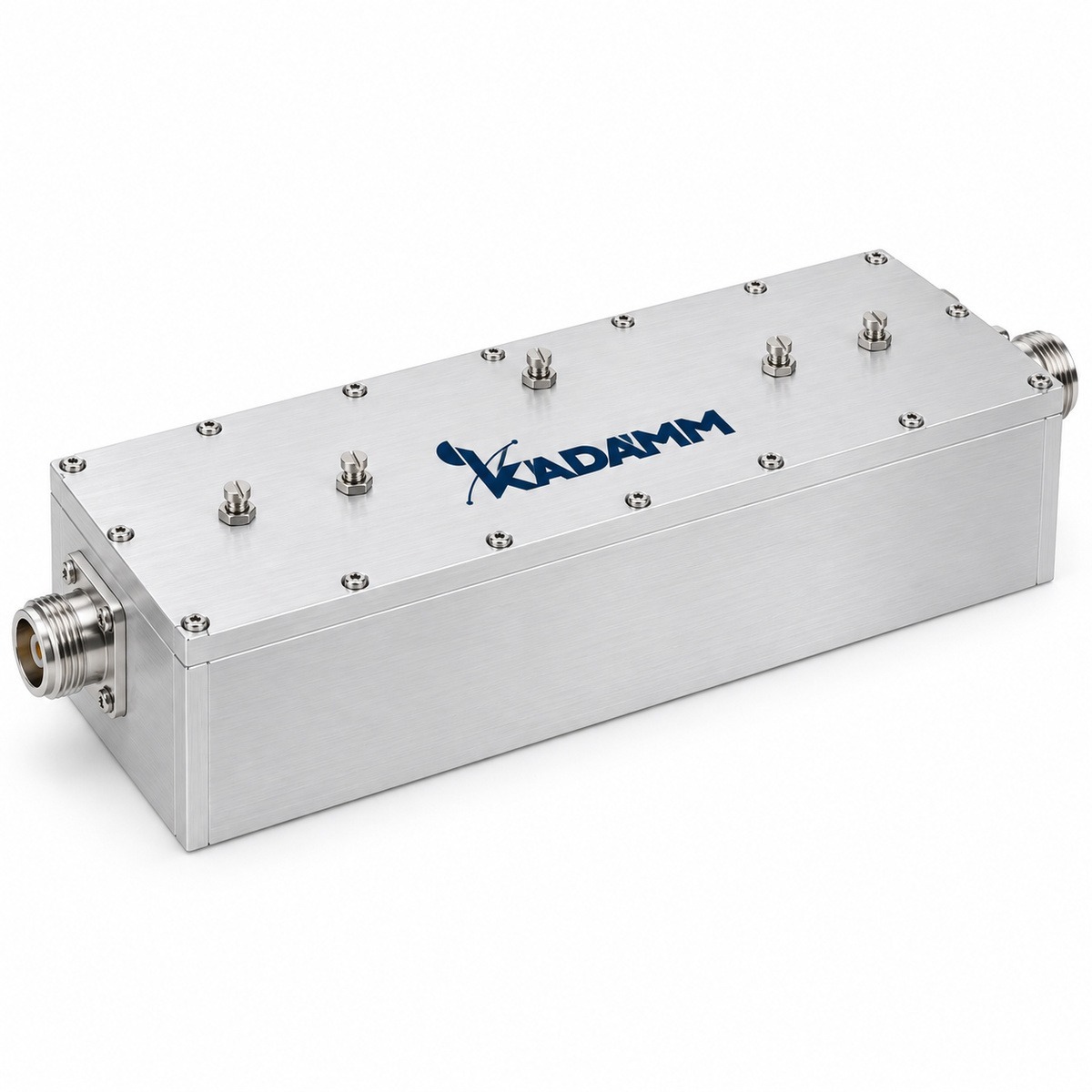

KADAMM ФП-П-0,5 — полосовой фильтр. Фильтр СВЧ — частотно-избирательное устройство: полосовой фильтр пропускает рабочую полосу и подавляет сигналы за её пределами.
Основные параметры тракта: волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
В серии 26 исполнений; они различаются параметрами, сведёнными в таблицу исполнений — по ней выбирают нужную модель.
Ключевые особенности
Главное, что выделяет модель по паспортным данным.
Заграждение: по исполнению, см. таблицу.
Термины и параметры — по ГОСТ 18238-72 и ГОСТ 23221-78; полный список — в таблице характеристик.
Технические характеристики
Паспортные параметры модели по группам.
В спецификациях модель указывают как «фильтр полосовой коаксиальный».
Электрические параметры
| Параметр | Значение |
|---|---|
| Полосы пропускания | 92,75–514 МГц (по исполнению) |
| Вносимые потери | ≤0,5–6,5 дБ (по исполнению) |
| Возвратные потери | ≥10–19 дБ (по исполнению) |
| Заграждение | по исполнению, см. таблицу |
| Мощность | 1–150 Вт средняя (по исполнению) |
| Волновое сопротивление | 50 Ом |
Конструкция и условия работы
| Параметр | Значение |
|---|---|
| Разъёмы | по исполнению: розетка N; розетка SMA; вилка SMA |
| Габариты | по исполнению, см. таблицу |
| Рабочая температура | −10 … +55 °C (ФП-92,75/93,05-N); для остальных исполнений уточняйте у менеджера |
Соответствие нормативной базе
| Параметр | Значение |
|---|---|
| Наименование по номенклатуре РФ | Фильтр полосовой коаксиальный |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход; SMA — IEC 61169-15 (МЭК 169-15); отечественный тип IX того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М6×0,75, с SMA стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Как читать характеристики
Что значат главные строки таблицы для проектировщика — на цифрах этой модели.
Исполнения
Серия ФП-П-0,5 выпускается в 26 исполнениях; в таблице — параметры каждого. При заказе называйте полный артикул исполнения.
| Артикул | Полоса / Потери / Согласование / Заграждение / Мощность / Разъёмы / Габариты |
|---|---|
| КАДАММ ФП-92,75/93,05-N | 92,75–93,05 МГц / ≤2 дБ / возвратные потери ≥18 дБ / ≥30 дБ на 98,5 МГц / 100 Вт / розетка N / 335×162×120 мм |
| КАДАММ ФП-118/136-SMA | 118–136 МГц / ≤2 дБ / КСВН ≤1,35 / уточняйте у менеджера / 20 Вт / розетка SMA / — |
| КАДАММ ФП-152/158-N | 152–158 МГц / ≤1,5 дБ / КСВН ≤1,30 / ≥45 дБ при отстройке ±5 МГц от края полосы / 100 Вт / розетка N / 310×148×148 мм |
| КАДАММ ФП-157,5/158,5-N | 157,5–158,5 МГц / ≤2 дБ / КСВН ≤1,30 / ≥40 дБ на 0–156 МГц; ≥40 дБ на 160–520 МГц / 100 Вт / розетка N / 239×148×138 мм |
| КАДАММ ФП-280/380-SMA | 280–380 МГц / ≤1 дБ / возвратные потери ≥16 дБ / ≥70 дБ на DC–190 МГц; ≥50 дБ на 190–230 МГц; ≥22 дБ на 230–260 МГц; ≥3 дБ на 260–270 МГц; ≥3 дБ на 390–400 МГц; ≥22 дБ на 400–430 МГц; ≥50 дБ на 430–470 МГц; ≥70 дБ на 470–520 МГц / 50 Вт / розетка SMA / 220×128×46 мм |
| КАДАММ ФП-330/348-SMA | 330–348 МГц / ≤1,5 дБ / возвратные потери ≥18 дБ / ≥50 дБ на 313 МГц; ≥50 дБ на 373 МГц / 5 Вт / розетка SMA / 90×90×50 мм |
| КАДАММ ФП-338/340-N | 338–340 МГц / ≤2 дБ / возвратные потери ≥14 дБ / ≥5 дБ на 336,65–337,15 МГц; ≥50 дБ на 341,8–344 МГц / 5 Вт / розетка N / 330×90×60 мм |
| КАДАММ ФП-338/340-N-2 | 338–340 МГц / ≤2 дБ / возвратные потери ≥14 дБ / ≥15 дБ на 336,65–337,15 МГц; ≥50 дБ на 341,8–344 МГц / 5 Вт / розетка N / 293×160×61 мм |
| КАДАММ ФП-339/402-N | 339–402 МГц / ≤0,5 дБ / возвратные потери ≥15 дБ / ≥90 дБ на 449–451 МГц / 50 Вт / розетка N / 160×150×59 мм |
| КАДАММ ФП-380/382-N | 380–382 МГц / ≤1,5 дБ / возвратные потери ≥18 дБ / ≥50 дБ при отстройке ±10 МГц от центральной частоты / 50 Вт / розетка N / 120×120×65 мм |
| КАДАММ ФП-380/420-N | 380–420 МГц / ≤2 дБ / возвратные потери ≥19 дБ / уточняйте у менеджера / 100 Вт / розетка N / 469,4×125×45 мм |
| КАДАММ ФП-390/392-N | 390–392 МГц / ≤1,5 дБ / КСВН ≤1,30 / ≥50 дБ при отстройке ±10 МГц от центральной частоты / 50 Вт / розетка N / 120×120×65 мм |
| КАДАММ ФП-390/395-N | 390–395 МГц / ≤1 дБ / возвратные потери ≥18 дБ / ≥75 дБ на 380–385 МГц; ≥70 дБ на 400–405 МГц / 100 Вт / розетка N / 226×112×52 мм |
| КАДАММ ФП-399/403-N | 399–403 МГц / ≤1 дБ / возвратные потери ≥18 дБ / ≥60 дБ (полоса заграждения — уточняйте у менеджера) / 150 Вт / розетка N / 120×120×65 мм |
| КАДАММ ФП-417,5/420,5-SMA | 417,5–420,5 МГц / ≤1,5 дБ / возвратные потери ≥10 дБ / ≥40 дБ на 427,5–430,5 МГц; ≥40 дБ на 380–395 МГц / 1 Вт / розетка SMA / 78×78×41 мм |
| КАДАММ ФП-418/421-N | 418–421 МГц / ≤2 дБ / возвратные потери ≥14 дБ / ≥10 дБ на 411,5–416,5 МГц; ≥35 дБ на 422,5–426,5 МГц / 5 Вт / розетка N / 300×90×60 мм |
| КАДАММ ФП-427,5/430,5-SMA | 427,5–430,5 МГц / ≤1,5 дБ / возвратные потери ≥10 дБ / ≥40 дБ на 418–420 МГц; ≥30 дБ на 438–440 МГц / 1 Вт / розетка SMA / 78×78×41 мм |
| КАДАММ ФП-428/445-N | 428–445 МГц / ≤1,2 дБ / возвратные потери ≥18 дБ / ≥60 дБ на 390–395 МГц / 50 Вт / розетка N / 93×93×70 мм |
| КАДАММ ФП-429/448-N | 429–448 МГц / ≤1 дБ / возвратные потери ≥18 дБ / ≥50 дБ на DC–407 МГц; ≥50 дБ на 470–6000 МГц / 100 Вт / розетка N / 139×106×48 мм |
| КАДАММ ФП-430/435-SMA | 430–435 МГц / ≤1,5 дБ / возвратные потери ≥18 дБ / ≥35 дБ на 425 МГц и 440 МГц / 50 Вт / розетка SMA / 102×82×78 мм |
| КАДАММ ФП-433/434,8-N | 433–434,8 МГц / ≤1 дБ / возвратные потери ≥17 дБ / ≥45 дБ на 428–430 МГц / 1 Вт / розетка N / 127×127×51 мм |
| КАДАММ ФП-449/451-N | 449–451 МГц / ≤0,5 дБ / возвратные потери ≥15 дБ / ≥90 дБ на 339–402 МГц / 50 Вт / розетка N / 145×110×59 мм |
| КАДАММ ФП-458/462-SMA | 458–462 МГц / ≤6,5 дБ / возвратные потери ≥15 дБ / ≥70 дБ на 457 МГц; ≥70 дБ на 463 МГц / 50 Вт / вилка SMA / 256×90×53 мм |
| КАДАММ ФП-469,65/470,35-SMA | 469,65–470,35 МГц / ≤5 дБ / возвратные потери ≥18 дБ / ≥70 дБ на 467,7 МГц; ≥70 дБ на 472,3 МГц / 50 Вт / вилка SMA / 168×90×106 мм |
| КАДАММ ФП-473/475-SMA | 473–475 МГц / ≤1,5 дБ / возвратные потери ≥18 дБ / ≥35 дБ на 468 МГц и 480 МГц / 50 Вт / розетка SMA / 102×82×78 мм |
| КАДАММ ФП-504/514-SMA | 504–514 МГц / ≤1,5 дБ / возвратные потери ≥18 дБ / ≥50 дБ на 479 МГц; ≥50 дБ на 539 МГц / 5 Вт / розетка SMA / 78×78×46 мм |
Применение
Фильтры ставят на входы приёмников и ретрансляторов для защиты от мощных соседних сигналов, на выходы передатчиков — для подавления побочных излучений, в DAS и на базовых станциях — для разделения систем.
Где узел стоит в тракте.
Фильтр ставят на вход приёмника или выход передатчика, когда рядом работают системы на близких частотах, а также перед репитером, чтобы тот не усиливал чужие сигналы.
Сценарии по отраслям
Где модель применяют чаще всего.
Схема включения
Как модель включается в тракт.
КАДАММ ФП-П-0,5 включается в разрыв тракта между узлами, показанными на схеме.
Монтаж и подключение
Что учесть при установке и подключении.
- Под крепёж учитывайте габариты по исполнению, см. таблицу.
- Разъёмы по исполнению: розетка N; розетка SMA; вилка SMA: ответные берут той же серии и затягивают ключом с ограничением момента — значение по паспорту разъёма.
На что смотреть при подборе
Что проверить до заказа.
Чем отличается от похожих
Ближайшие модели того же вида в линейке KADAMM и их главные отличия от ФП-П-0,5.
- КАДАММ ФП-1800-4Т: возвратные потери не менее 16 дБ (КСВН не более 1,38).
- КАДАММ ФП-1800У: вносимые потери не более 1,2 дБ; возвратные потери не менее 20 дБ (КСВН не более 1,23).
- КАДАММ ФП-2600: вносимые потери не более 1,5 дБ; возвратные потери не менее 20,5 дБ (КСВН не более 1,21).
Модели серии сравнивают прежде всего по полосе и параметру «полоса пропускания», затем — по мощности и разъёмам.
Сравнение с похожими моделями KADAMM
Таблица сводит ФП-П-0,5 и ближайшие по полосе модели того же вида — по строкам, в которых они различаются.
| Параметр | ФП-П-0,5 | ФП-1800-4Т | ФП-1800У | ФП-2600 | ФП-3500 |
|---|---|---|---|---|---|
| Вносимые потери | ≤0,5–6,5 дБ (по исполнению) | RX ≤0,8–1,18 / TX ≤1,0–1,5 дБ | ≤1,2 дБ | ≤1,5 дБ | ≤1,5 дБ |
| Возвратные потери | ≥10–19 дБ (по исполнению) | ≥16 дБ (КСВН ≤1,38) | ≥20 дБ (КСВН ≤1,23) | ≥20,5 дБ (КСВН ≤1,21) | ≥18 дБ (КСВН ≤1,3) |
| Мощность | 1–150 Вт средняя (по исполнению) | 52 / — | до 200 Вт средняя, до 2000 Вт пиковая | до 150 Вт средняя, до 1000 Вт пиковая | 39 Вт средняя, 50 Вт пиковая |
| Габариты | по исполнению, см. таблицу | 400×295×66 мм | 158×110×46 мм | 247×147×50 мм | 124,9×43,9×23 мм |
| Карточка | эта модель | Открыть | Открыть | Открыть | Открыть |
Документация и поставка
Что входит в поставку и как получить расчёт.
Комплект
- Полосовой фильтр КАДАММ ФП-П-0,5
- паспорт изделия
- сертификаты и декларации — по запросу
Документы и расчёт
Техническое описание серии ФП-П-0,5 и каталог KADAMM «ВЧ-оборудование и антенны» — файлами в блоке документов этой страницы.
Для расчёта тракта пришлите схему объекта или поэтажные планы, перечень систем с полосами и мощностями источников, число антенн и длины кабельных линий — инженер KADAMM посчитает баланс уровней и подберёт узлы. Почта info@kadamm.com, телефон 8-499-213-05-16.
KADAMM (КАДАММ) разрабатывает и производит пассивные компоненты для распределённых систем связи и базовых станций.
Перемычки с нужными разъёмами для подключения — в разделе «Кабельные сборки».
