О модели

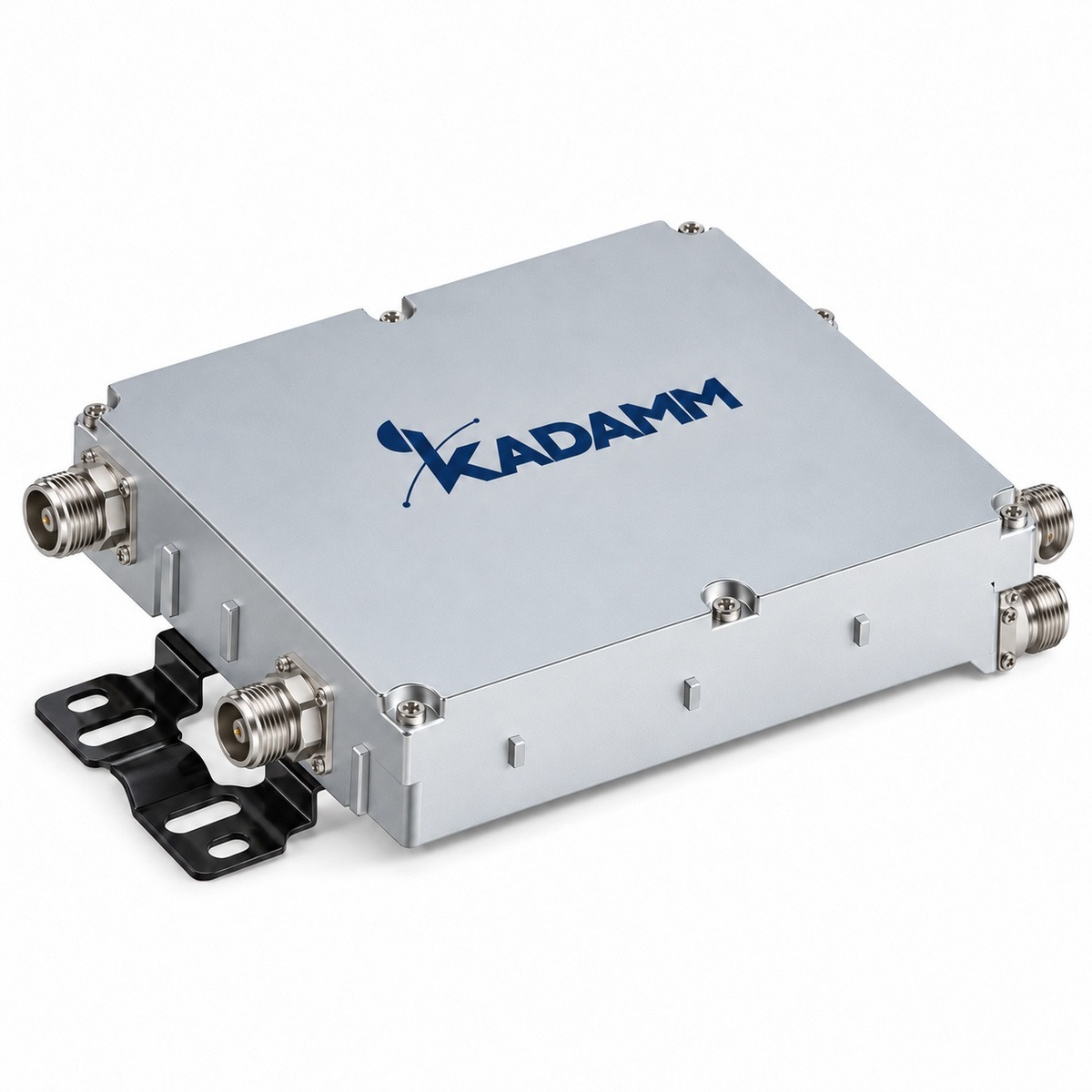

KADAMM ФП-890/960-43-2 — полосовой фильтр. Фильтр СВЧ — частотно-избирательное устройство: полосовой фильтр пропускает рабочую полосу и подавляет сигналы за её пределами.
Качество фильтра описывают три величины: вносимое ослабление в полосе пропускания — ≤0,85 дБ; подавление вне полосы — ≥50 дБ на DC–885 МГц. Чем круче скаты и глубже подавление, тем больше резонаторов в фильтре и тем выше ослабление в полосе — это компромисс, который выбирают под конкретную помеховую обстановку.
Основные параметры тракта: вносимое ослабление — ≤0,85 дБ; КСВН — ≤1,22; допустимая мощность — 200 Вт средняя; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Интермодуляция — ≤−160 дБн при 2×43 дБм. Когда через устройство одновременно проходят несколько мощных несущих, на нелинейностях контактов и материалов рождаются продукты интермодуляции; продукты третьего порядка попадают в полосы приёма и поднимают шум базовых станций. Поэтому в многооператорских системах и DAS все пассивные элементы и разъёмы берут с низкой интермодуляцией — один «грязный» элемент портит весь тракт.
Конструкция и монтаж: разъёмы — 4.3-10 вилка – 4.3-10 розетка; размеры — 230×205×57 мм; масса — 4 кг; исполнение — IP67 по ГОСТ 14254-2015 (IEC 60529); рабочая температура — −20 … +60 °C.
Ключевые особенности
Главное, что выделяет модель по паспортным данным.
Заграждение: ≥50 дБ на DC–885 МГц.
Конфигурация — два тракта в одном корпусе (2 входа, 2 выхода).
Проход постоянного тока и сигналов AISG — до 3 А.
Грозозащита: 10 кА, импульс 10/350 мкс.
Исполнение: IP67, помещение и улица.
Термины и параметры — по ГОСТ 18238-72 и ГОСТ 23221-78; полный список — в таблице характеристик.
Конструкция и материалы
Из чего собран узел и как он защищён.
- Габариты: 230×205×57 мм.
- Масса: 4 кг.
- Разъёмы: 4.3-10 вилка – 4.3-10 розетка; разъём 4.3-10 — компактный разъём 50 Ом для трактов с низкой интермодуляцией, электрический контакт у него не зависит от силы затяжки гайки; присоединительные размеры — по IEC 61169-54.
- Исполнение: IP67, помещение и улица; IP67: полная пыленепроницаемость, защита при кратковременном погружении (ГОСТ 14254-2015).
Технические характеристики
Паспортные параметры модели по группам.
В спецификациях модель указывают как «фильтр полосовой коаксиальный».
Электрические параметры
| Параметр | Значение |
|---|---|
| Полоса пропускания | 890–960 МГц |
| Вносимые потери | ≤0,85 дБ |
| КСВН | ≤1,22 |
| Заграждение | ≥50 дБ на DC–885 МГц |
| PIM3 | ≤−160 дБн при 2×43 дБм |
| Мощность | 200 Вт средняя |
| Волновое сопротивление | 50 Ом |
| Конфигурация | два тракта в одном корпусе (2 входа, 2 выхода) |
| Проход DC / AISG | до 3 А |
| Грозозащита | 10 кА, импульс 10/350 мкс |
Конструкция и условия работы
| Параметр | Значение |
|---|---|
| Разъёмы | 4.3-10 вилка – 4.3-10 розетка |
| Рабочая температура | −20 … +60 °C |
| Исполнение | IP67, помещение и улица |
| Габариты | 230×205×57 мм |
| Масса | 4 кг |
Соответствие нормативной базе
| Параметр | Значение |
|---|---|
| Наименование по номенклатуре РФ | Фильтр полосовой коаксиальный |
| Присоединительные размеры соединителей | 4.3-10 — IEC 61169-54 |
| Степень защиты оболочки | IP67 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Как читать характеристики
Что значат главные строки таблицы для проектировщика — на цифрах этой модели.
Исполнения
КАДАММ ФП-890/960-43-2 выпускается в одном исполнении: исполнение — IP67, помещение и улица; габариты 230×205×57 мм.
Вариант с другими разъёмами или креплением обсуждается при заказе — назовите его менеджеру вместе с артикулом.
| Артикул | Полосы / Потери / Согласование / ИМ3 / Мощность |
|---|---|
| КАДАММ ФП-890/960-43-2 | 890–960 МГц / ≤0,85 дБ / КСВН ≤1,22 / ≤−160 дБн / 200 Вт |
Применение
Фильтры ставят на входы приёмников и ретрансляторов для защиты от мощных соседних сигналов, на выходы передатчиков — для подавления побочных излучений, в DAS и на базовых станциях — для разделения систем.
Где узел стоит в тракте.
Фильтр ставят на вход приёмника или выход передатчика, когда рядом работают системы на близких частотах, а также перед репитером, чтобы тот не усиливал чужие сигналы.
Место установки по исполнению: IP67, помещение и улица; рабочая температура от −20 до +60 °C.
Сценарии по отраслям
Где модель применяют чаще всего.
Схема включения
Как модель включается в тракт.
На вход ФП-890/960-43-2 приходит весь спектр тракта, на выход — полоса 890–960 МГц; заграждение по данным модели: не менее 50 дБ на DC–885 МГц.
Расчётный пример
Пример расчёта уровней на данных этой модели.
- Исходные данные (пример): рабочая несущая 43 дБм и мешающий сигнал 0 дБм за пределами полосы 890–960 МГц.
- Рабочая несущая на выходе: 43 дБм − 0,8 дБ = 42,1 дБм.
- Помеха на выходе: 0 дБм − 50 дБ = −50 дБм.
Входные уровни здесь — пример; для объекта баланс уровней считают по фактическим мощностям источников и длинам линий.
Монтаж и подключение
Что учесть при установке и подключении.
- Под крепёж учитывайте габариты 230×205×57 мм и массу 4 кг.
- Разъёмы 4.3-10 вилка – 4.3-10 розетка: ответные берут той же серии и затягивают ключом с ограничением момента — значение по паспорту разъёма.
- На улице разъёмы после затяжки герметизируют: слой изоляционной ленты, поверх — самовулканизирующаяся лента или термоусадка.
- Грозозащита: 10 кА, импульс 10/350 мкс; корпус и фидер заземляют по проекту молниезащиты объекта.
На что смотреть при подборе
Что проверить до заказа.
Чем отличается от похожих
Ближайшие модели того же вида в линейке KADAMM и их главные отличия от ФП-890/960-43-2.
- КАДАММ ФП-925/960-N: полоса 925–960 МГц; вносимые потери не более 2,5 дБ.
- КАДАММ ФП-800+900-4П: полоса 854,5–862 МГц, 880–915 МГц; КСВН не более 1,25.
- КАДАММ ФП-791/821-N: полоса 791–821 МГц; вносимые потери не более 1,5 дБ.
Модели серии сравнивают прежде всего по полосе и параметру «полоса пропускания», затем — по мощности и разъёмам.
Сравнение с похожими моделями KADAMM
Таблица сводит ФП-890/960-43-2 и ближайшие по полосе модели того же вида — по строкам, в которых они различаются.
| Параметр | ФП-890/960-43-2 | ФП-925/960-N | ФП-800+900-4П | ФП-791/821-N | ФП-890/960-43 |
|---|---|---|---|---|---|
| Полоса пропускания | 890–960 МГц | 925–960 МГц | — | 791–821 МГц | — |
| Вносимые потери | ≤0,85 дБ | ≤2,5 дБ | — | ≤1,5 дБ | ≤4,0 дБ |
| КСВН | ≤1,22 | ≤1,30 | ≤1,25 | ≤1,30 | ≤1,22 |
| Заграждение | ≥50 дБ на DC–885 МГц | ≥60 дБ на 876–915 МГц, ≥55 дБ на 967–990 МГц, ≥60 дБ на 1805–1980 МГц | — | ≥70 дБ на 832–862 МГц | ≥45 дБ на DC–888,5 МГц |
| PIM3 | ≤−160 дБн при 2×43 дБм | — | ≤−153 дБн при 2×20 Вт | — | ≤−160 дБн при 2×43 дБм |
| Мощность | 200 Вт средняя | 50 Вт средняя | 150 Вт на порт (максимальная входная) | 50 Вт средняя | 200 Вт средняя |
| Карточка | эта модель | Открыть | Открыть | Открыть | Открыть |
Документация и поставка
Что входит в поставку и как получить расчёт.
Комплект
- Полосовой фильтр КАДАММ ФП-890/960-43-2 с разъёмами: 4.3-10 вилка – 4.3-10 розетка
- паспорт изделия
- сертификаты и декларации — по запросу
Документы и расчёт
Техническое описание серии ФП-890/960-43-2 и каталог KADAMM «ВЧ-оборудование и антенны» — файлами в блоке документов этой страницы.
Для расчёта тракта пришлите схему объекта или поэтажные планы, перечень систем с полосами и мощностями источников, число антенн и длины кабельных линий — инженер KADAMM посчитает баланс уровней и подберёт узлы. Почта info@kadamm.com, телефон 8-499-213-05-16.
