Полосовой фильтр: 824,2–835,4, 869,2–880,4 МГц.
О модели

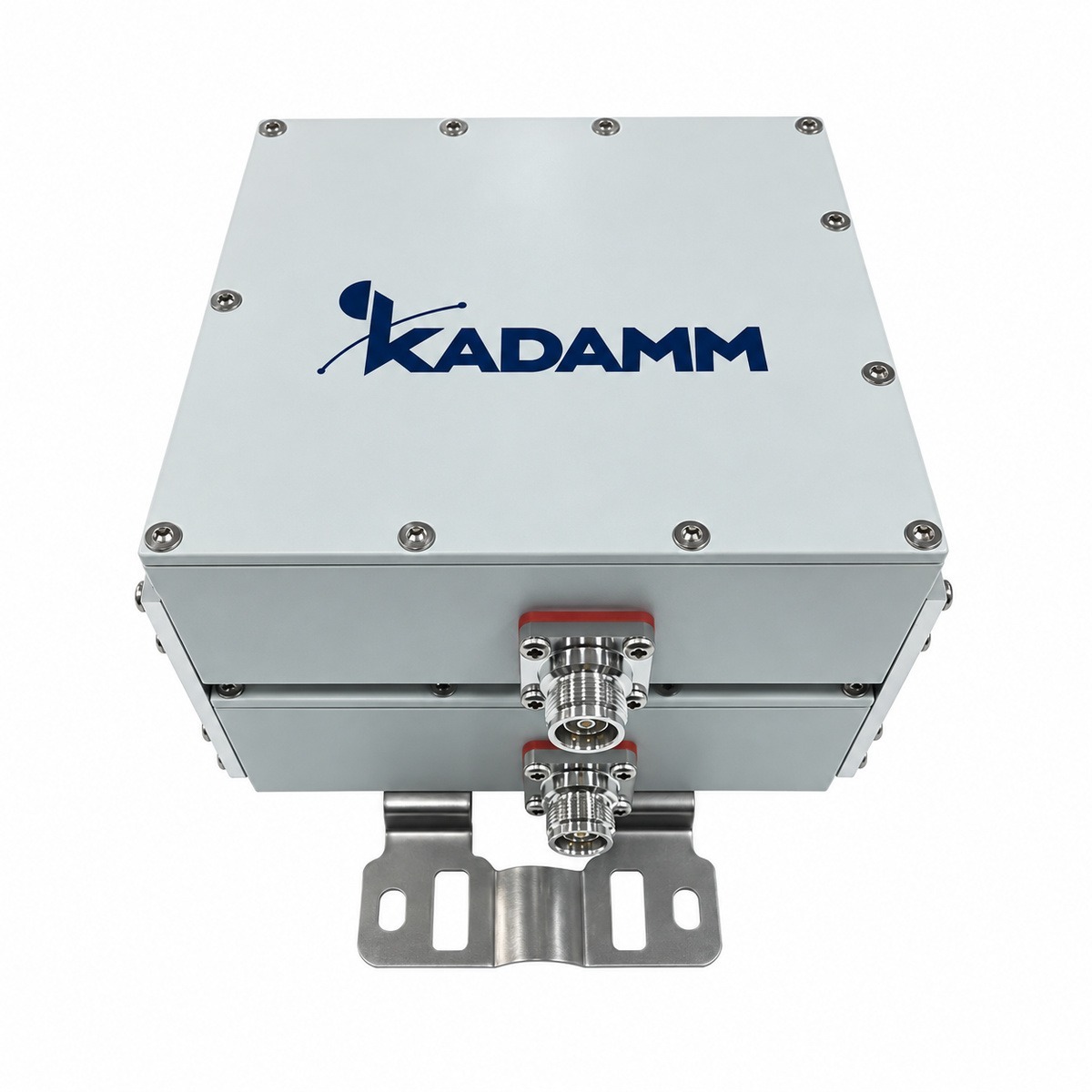

KADAMM ФП-824/880-716 — полосовой фильтр диапазона 824,2–835,4, 869,2–880,4 МГц. Фильтр СВЧ — частотно-избирательное устройство: полосовой фильтр пропускает рабочую полосу и подавляет сигналы за её пределами.
Качество фильтра описывают три величины: вносимое ослабление в полосе пропускания — ≤1,0 дБ; подавление вне полосы — ≥50 дБ на 758–821 МГц и 883–960 МГц. Чем круче скаты и глубже подавление, тем больше резонаторов в фильтре и тем выше ослабление в полосе — это компромисс, который выбирают под конкретную помеховую обстановку.
Основные параметры тракта: вносимое ослабление — ≤1,0 дБ; КСВН — ≤1,30; допустимая мощность — 200 Вт средняя; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Интермодуляция — ≤−150 дБн при 2×43 дБм. Когда через устройство одновременно проходят несколько мощных несущих, на нелинейностях контактов и материалов рождаются продукты интермодуляции; продукты третьего порядка попадают в полосы приёма и поднимают шум базовых станций. Поэтому в многооператорских системах и DAS все пассивные элементы и разъёмы берут с низкой интермодуляцией — один «грязный» элемент портит весь тракт.
Конструкция и монтаж: разъёмы — 7-16 вилка – 7-16 розетка; размеры — 330×206×79,5 мм; исполнение — IP65 по ГОСТ 14254-2015 (IEC 60529); рабочая температура — −10 … +65 °C.
Ключевые особенности
Главное, что выделяет модель по паспортным данным.
Заграждение: ≥50 дБ на 758–821 МГц и 883–960 МГц.
Проход постоянного тока и сигналов AISG — проход (обходной канал).
Исполнение: IP65, помещение и улица.
Термины и параметры — по ГОСТ 18238-72 и ГОСТ 23221-78; полный список — в таблице характеристик.
Конструкция и материалы
Из чего собран узел и как он защищён.
- Габариты: 330×206×79,5 мм.
- Разъёмы: 7-16 вилка – 7-16 розетка; разъём 7-16 — крупный резьбовой разъём 50 Ом для мощных трактов базовых станций; присоединительные размеры — по IEC 61169-4.
- Исполнение: IP65, помещение и улица; IP65: полная пыленепроницаемость, защита от струй воды (ГОСТ 14254-2015).
Технические характеристики
Паспортные параметры модели по группам.
В спецификациях модель указывают как «фильтр полосовой коаксиальный».
Электрические параметры
| Параметр | Значение |
|---|---|
| Полосы пропускания | 824,2–835,4, 869,2–880,4 МГц |
| Вносимые потери | ≤1,0 дБ |
| КСВН | ≤1,30 |
| Заграждение | ≥50 дБ на 758–821 МГц и 883–960 МГц |
| PIM3 | ≤−150 дБн при 2×43 дБм |
| Мощность | 200 Вт средняя |
| Волновое сопротивление | 50 Ом |
| DC и AISG | проход (обходной канал) |
Конструкция и условия работы
| Параметр | Значение |
|---|---|
| Разъёмы | 7-16 вилка – 7-16 розетка |
| Рабочая температура | −10 … +65 °C |
| Исполнение | IP65, помещение и улица |
| Габариты | 330×206×79,5 мм |
Соответствие нормативной базе
| Параметр | Значение |
|---|---|
| Наименование по номенклатуре РФ | Фильтр полосовой коаксиальный |
| Присоединительные размеры соединителей | 7-16 (DIN) — IEC 61169-4 (МЭК 169-4) |
| Степень защиты оболочки | IP65 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Как читать характеристики
Что значат главные строки таблицы для проектировщика — на цифрах этой модели.
Исполнения
КАДАММ ФП-824/880-716 выпускается в одном исполнении: исполнение — IP65, помещение и улица; габариты 330×206×79,5 мм.
Вариант с другими разъёмами или креплением обсуждается при заказе — назовите его менеджеру вместе с артикулом.
| Артикул | Полосы / Потери / Согласование / ИМ3 / Мощность |
|---|---|
| КАДАММ ФП-824/880-716 | 824,2–835,4 + 869,2–880,4 МГц / ≤1,0 дБ / КСВН ≤1,30 / ≤−150 дБн / 200 Вт |
Применение
Фильтры ставят на входы приёмников и ретрансляторов для защиты от мощных соседних сигналов, на выходы передатчиков — для подавления побочных излучений, в DAS и на базовых станциях — для разделения систем.
Где узел стоит в тракте.
Фильтр ставят на вход приёмника или выход передатчика, когда рядом работают системы на близких частотах, а также перед репитером, чтобы тот не усиливал чужие сигналы.
Место установки по исполнению: IP65, помещение и улица; рабочая температура от −10 до +65 °C.
Сценарии по отраслям
Где модель применяют чаще всего.
Схема включения
Как модель включается в тракт.
КАДАММ ФП-824/880-716 включается в разрыв тракта между узлами, показанными на схеме.
Расчётный пример
Пример расчёта уровней на данных этой модели.
- Исходные данные (пример): рабочая несущая 43 дБм и мешающий сигнал 0 дБм за пределами полосы .
- Рабочая несущая на выходе: 43 дБм − 1 дБ = 42 дБм.
- Помеха на 758–821 МГц на выходе: 0 дБм − 50 дБ = −50 дБм.
Входные уровни здесь — пример; для объекта баланс уровней считают по фактическим мощностям источников и длинам линий.
Монтаж и подключение
Что учесть при установке и подключении.
- Под крепёж учитывайте габариты 330×206×79,5 мм.
- Разъёмы 7-16 вилка – 7-16 розетка: ответные берут той же серии и затягивают ключом с ограничением момента — значение по паспорту разъёма.
- На улице разъёмы после затяжки герметизируют: слой изоляционной ленты, поверх — самовулканизирующаяся лента или термоусадка.
- Проход постоянного тока и AISG: проход (обходной канал) — учитывайте это, если по фидеру питаются устройства у антенны.
На что смотреть при подборе
Что проверить до заказа.
Чем отличается от похожих
Ближайшие модели того же вида в линейке KADAMM и их главные отличия от ФП-824/880-716.
- КАДАММ ФП-1800-4Т: PIM3 не более −150 дБн (при 2×20 Вт).
- КАДАММ ФП-1800У: вносимые потери не более 1,2 дБ; PIM3 не более −160 дБн.
- КАДАММ ФП-2600: вносимые потери не более 1,5 дБ; PIM3 не более −160 дБн.
Модели серии сравнивают прежде всего по полосе и параметру «полоса пропускания», затем — по мощности и разъёмам.
Сравнение с похожими моделями KADAMM
Таблица сводит ФП-824/880-716 и ближайшие по полосе модели того же вида — по строкам, в которых они различаются.
| Параметр | ФП-824/880-716 | ФП-1800-4Т | ФП-1800У | ФП-2600 | ФП-3500 |
|---|---|---|---|---|---|
| Вносимые потери | ≤1,0 дБ | RX ≤0,8–1,18 / TX ≤1,0–1,5 дБ | ≤1,2 дБ | ≤1,5 дБ | ≤1,5 дБ |
| PIM3 | ≤−150 дБн при 2×43 дБм | ≤−150 дБн (при 2×20 Вт) | ≤−160 дБн | ≤−160 дБн | не нормируется |
| Мощность | 200 Вт средняя | 52 / — | до 200 Вт средняя, до 2000 Вт пиковая | до 150 Вт средняя, до 1000 Вт пиковая | 39 Вт средняя, 50 Вт пиковая |
| Исполнение | IP65, помещение и улица | IP65 | IP65 | IP67 | IP65 |
| Габариты | 330×206×79,5 мм | 400×295×66 мм | 158×110×46 мм | 247×147×50 мм | 124,9×43,9×23 мм |
| Карточка | эта модель | Открыть | Открыть | Открыть | Открыть |
Документация и поставка
Что входит в поставку и как получить расчёт.
Комплект
- Полосовой фильтр КАДАММ ФП-824/880-716 с разъёмами: 7-16 вилка – 7-16 розетка
- паспорт изделия
- сертификаты и декларации — по запросу
Документы и расчёт
Техническое описание серии ФП-824/880-716 и каталог KADAMM «ВЧ-оборудование и антенны» — файлами в блоке документов этой страницы.
Для расчёта тракта пришлите схему объекта или поэтажные планы, перечень систем с полосами и мощностями источников, число антенн и длины кабельных линий — инженер KADAMM посчитает баланс уровней и подберёт узлы. Почта info@kadamm.com, телефон 8-499-213-05-16.
KADAMM (КАДАММ) разрабатывает и производит пассивные компоненты для распределённых систем связи и базовых станций.
Перемычки с нужными разъёмами для подключения — в разделе «Кабельные сборки».
