Полосовой фильтр: .
О модели

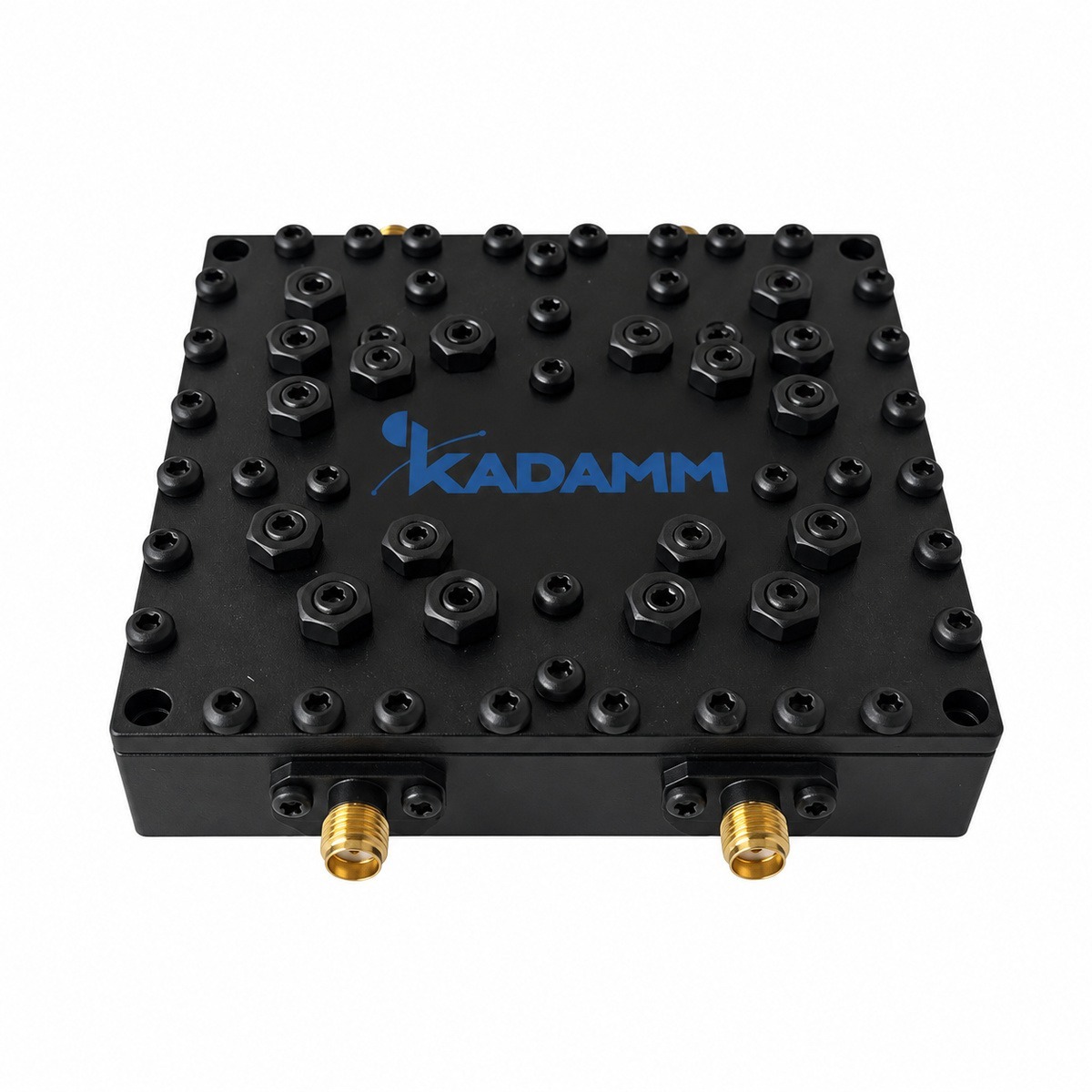

KADAMM ФП-3700/4100-SMA — полосовой фильтр. Фильтр СВЧ — частотно-избирательное устройство: полосовой фильтр пропускает рабочую полосу и подавляет сигналы за её пределами.
Качество фильтра описывают три величины: вносимое ослабление в полосе пропускания — ≤1,0 дБ; подавление вне полосы — ≥70 дБ на 3200 МГц, 4600 МГц и за их пределами. Чем круче скаты и глубже подавление, тем больше резонаторов в фильтре и тем выше ослабление в полосе — это компромисс, который выбирают под конкретную помеховую обстановку.
Основные параметры тракта: вносимое ослабление — ≤1,0 дБ; возвратные потери — ≥18 дБ; допустимая мощность — 2 Вт (непрерывная); волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Конструкция и монтаж: разъёмы — розетка SMA; масса — 1 кг; исполнение — IP60 по ГОСТ 14254-2015 (IEC 60529); рабочая температура — −10 … +55 °C.
Ключевые особенности
Главное, что выделяет модель по паспортным данным.
Заграждение: ≥70 дБ на 3200 МГц, 4600 МГц и за их пределами.
Исполнение: IP60, для помещений.
Термины и параметры — по ГОСТ 18238-72 и ГОСТ 23221-78; полный список — в таблице характеристик.
Конструкция и материалы
Из чего собран узел и как он защищён.
- Масса: 1 кг.
- Разъёмы: розетка SMA; разъём SMA — малогабаритный резьбовой разъём для слаботочных цепей и приборов; присоединительные размеры — по IEC 61169-15.
- Исполнение: IP60, для помещений; IP60: полная пыленепроницаемость, от воды оболочка не защищена (ГОСТ 14254-2015).
Технические характеристики
Паспортные параметры модели по группам.
В спецификациях модель указывают как «фильтр полосовой коаксиальный».
Электрические параметры
| Параметр | Значение |
|---|---|
| Полоса пропускания | 3700–4100 МГц |
| Вносимые потери | ≤1,0 дБ |
| Возвратные потери | ≥18 дБ |
| Заграждение | ≥70 дБ на 3200 МГц, 4600 МГц и за их пределами |
| Мощность | 2 Вт (непрерывная) |
| Волновое сопротивление | 50 Ом |
Конструкция и условия работы
| Параметр | Значение |
|---|---|
| Разъёмы | розетка SMA |
| Рабочая температура | −10 … +55 °C |
| Исполнение | IP60, для помещений |
| Масса | 1 кг |
Соответствие нормативной базе
| Параметр | Значение |
|---|---|
| Наименование по номенклатуре РФ | Фильтр полосовой коаксиальный |
| Присоединительные размеры соединителей | SMA — IEC 61169-15 (МЭК 169-15); отечественный тип IX того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М6×0,75, с SMA стыкуется только через переход |
| Степень защиты оболочки | IP60 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Как читать характеристики
Что значат главные строки таблицы для проектировщика — на цифрах этой модели.
Исполнения
КАДАММ ФП-3700/4100-SMA выпускается в одном исполнении: разъёмы — розетка SMA; исполнение — IP60, для помещений.
Вариант с другими разъёмами или креплением обсуждается при заказе — назовите его менеджеру вместе с артикулом.
| Артикул | Полосы / Потери / Согласование / Мощность |
|---|---|
| КАДАММ ФП-3700/4100-SMA | 3700–4100 МГц / ≤1,0 дБ / возвратные потери ≥18 дБ / 2 Вт |
Применение
Фильтры ставят на входы приёмников и ретрансляторов для защиты от мощных соседних сигналов, на выходы передатчиков — для подавления побочных излучений, в DAS и на базовых станциях — для разделения систем.
Где узел стоит в тракте.
Фильтр ставят на вход приёмника или выход передатчика, когда рядом работают системы на близких частотах, а также перед репитером, чтобы тот не усиливал чужие сигналы.
Место установки по исполнению: IP60, для помещений; рабочая температура от −10 до +55 °C.
Сценарии по отраслям
Где модель применяют чаще всего.
Схема включения
Как модель включается в тракт.
На вход ФП-3700/4100-SMA приходит весь спектр тракта, на выход — полоса 3700–4100 МГц; заграждение по данным модели: не менее 70 дБ на 3200 МГц, 4600 МГц и за их пределами.
Расчётный пример
Пример расчёта уровней на данных этой модели.
- Исходные данные (пример): рабочая несущая 43 дБм и мешающий сигнал 0 дБм за пределами полосы 3700–4100 МГц.
- Рабочая несущая на выходе: 43 дБм − 1 дБ = 42 дБм.
- Помеха на 3200 МГц на выходе: 0 дБм − 70 дБ = −70 дБм.
Входные уровни здесь — пример; для объекта баланс уровней считают по фактическим мощностям источников и длинам линий.
Монтаж и подключение
Что учесть при установке и подключении.
- Под крепёж учитывайте габариты по исполнению и массу 1 кг.
- Разъёмы розетка SMA: ответные берут той же серии и затягивают ключом с ограничением момента — значение по паспорту разъёма.
На что смотреть при подборе
Что проверить до заказа.
Чем отличается от похожих
Ближайшие модели того же вида в линейке KADAMM и их главные отличия от ФП-3700/4100-SMA.
- КАДАММ ФП-2853/2859-SMA: полоса 2853–2859 МГц; вносимые потери не более 3,0 дБ.
- КАДАММ ФП-5400/5600-SMA: полоса 5400–5600 МГц; вносимые потери не более 1,1 дБ.
- КАДАММ ФП-2100/2900-SMA: полоса 2100–2900 МГц; мощность 2 Вт средняя.
Модели серии сравнивают прежде всего по полосе и параметру «полоса пропускания», затем — по мощности и разъёмам.
Сравнение с похожими моделями KADAMM
Таблица сводит ФП-3700/4100-SMA и ближайшие по полосе модели того же вида — по строкам, в которых они различаются.
| Параметр | ФП-3700/4100-SMA | ФП-2853/2859-SMA | ФП-5400/5600-SMA | ФП-2100/2900-SMA | ФП-2500/3300-N |
|---|---|---|---|---|---|
| Полоса пропускания | 3700–4100 МГц | 2853–2859 МГц | 5400–5600 МГц | 2100–2900 МГц | 2500–3300 МГц |
| Вносимые потери | ≤1,0 дБ | ≤3,0 дБ | ≤1,1 дБ | ≤1,0 дБ | ≤1,0 дБ |
| Возвратные потери | ≥18 дБ | ≥20 дБ | — | ≥18 дБ | ≥18 дБ |
| Мощность | 2 Вт (непрерывная) | 2 Вт средняя | 50 Вт средняя | 2 Вт средняя | 30 Вт средняя |
| Разъёмы | розетка SMA | розетка SMA | розетка SMA | розетка SMA | N вилка – N розетка |
| Рабочая температура | −10 … +55 °C | −20 … +60 °C | −20 … +50 °C | −10 … +55 °C | −25 … +65 °C |
| Карточка | эта модель | Открыть | Открыть | Открыть | Открыть |
Документация и поставка
Что входит в поставку и как получить расчёт.
Комплект
- Полосовой фильтр КАДАММ ФП-3700/4100-SMA с разъёмами: розетка SMA
- паспорт изделия
- сертификаты и декларации — по запросу
Документы и расчёт
Техническое описание серии ФП-3700/4100-SMA и каталог KADAMM «ВЧ-оборудование и антенны» — файлами в блоке документов этой страницы.
Для расчёта тракта пришлите схему объекта или поэтажные планы, перечень систем с полосами и мощностями источников, число антенн и длины кабельных линий — инженер KADAMM посчитает баланс уровней и подберёт узлы. Почта info@kadamm.com, телефон 8-499-213-05-16.
KADAMM (КАДАММ) разрабатывает и производит пассивные компоненты для распределённых систем связи и базовых станций.
Перемычки с нужными разъёмами для подключения — в разделе «Кабельные сборки».
