Кабельные сборки (джамперы): .
Что представляет собой устройство

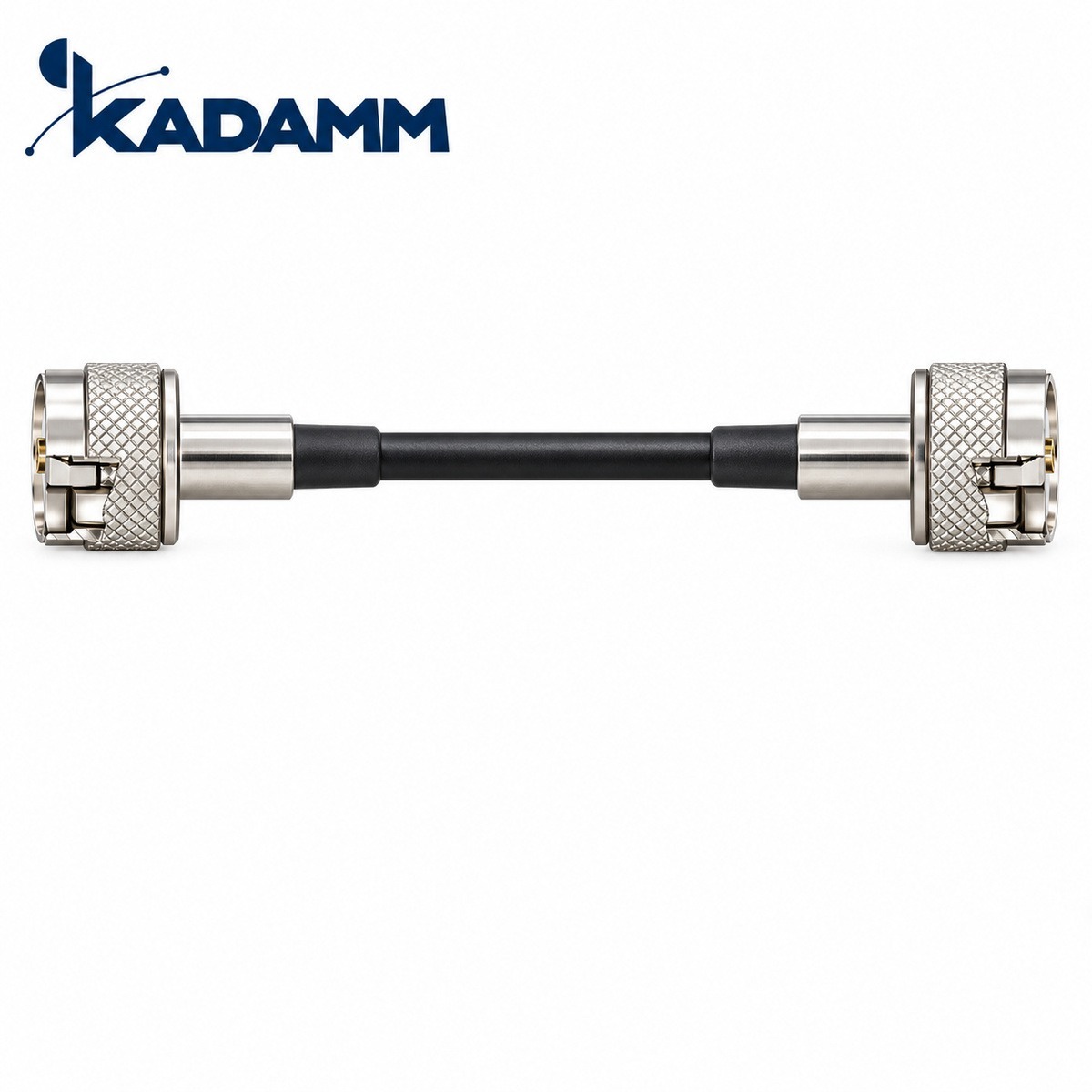

KADAMM ДЖ-N — кабельные сборки (джамперы). Кабельная сборка — отрезок коаксиального кабеля 8D-FB / RG223 с установленными на заводе соединителями: перемычка между радиомодулем, антенной и пассивными элементами. Заводская разделка даёт стабильный КСВН и низкую интермодуляцию, которых трудно добиться при монтаже на месте.
Ослабление кабеля растёт с частотой и длиной, поэтому длину перемычки берут минимально достаточной (длина этой сборки — по заказу).
Основные параметры тракта: вносимое ослабление — по формуле исполнения, L — длина сборки, м; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Конструкция и монтаж: рабочая температура — −45…+85 °C.
В серии 2 исполнений; они различаются параметрами, сведёнными в таблицу исполнений (Разъёмы, Кабель, Длина, Частота, КСВН, Вносимые потери, PIM3, Защита) — по ней выбирают нужную модель.
Чем отличается от похожих моделей KADAMM
Сравните таблицы характеристик KADAMM ДЖ-N и KADAMM ДЖ-NEX10: число входов, разъёмы и способ крепления у моделей могут различаться.
Сравните таблицы характеристик KADAMM ДЖ-N и KADAMM ДЖ-12С-43: число входов, разъёмы и способ крепления у моделей могут различаться.
Сравните таблицы характеристик KADAMM ДЖ-N и KADAMM ДЖ-12С-716/43: число входов, разъёмы и способ крепления у моделей могут различаться.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу ДЖ-N с запасом по краям.
Согласование ДЖ-N с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Электрические характеристики
| Параметр | Значение |
|---|---|
| Волновое сопротивление | 50 Ом |
| Рабочая частота | DC–3 ГГц — по исполнению |
| КСВН | по исполнению, см. таблицу |
| Вносимые потери | по формуле исполнения, L — длина сборки, м |
| PIM3 (2 × 43 дБм) | по исполнению, см. таблицу |
| Электрическая прочность изоляции | 1000–2500 В переменного тока, 1 мин — по исполнению |
| Сопротивление изоляции | ≥5000 МОм |
Механические характеристики
| Параметр | Значение |
|---|---|
| Кабель | 8D-FB; RG223 |
| Оболочка | полиэтилен чёрный |
| Защита разъёмов | у исполнений «-Г» — колпаки из силикона; степень защиты — в таблице |
| Рабочая температура | −45…+85 °C |
| Длина | по заказу (L в артикуле — длина, м) |
Исполнения
| Артикул | Разъёмы | Кабель | Длина | Частота | КСВН | Вносимые потери | PIM3 | Защита |
|---|---|---|---|---|---|---|---|---|
| ДЖ-RG223-NM/NM-L | N вилка – N вилка | RG223 | по заказу | DC–3 ГГц | ≤1,15 (DC–3 ГГц) | ≤0,27·L + 1,0 дБ на 3 ГГц | не нормируется | IP67 |
| ДЖ-8D-NM/NF-L | N вилка – N розетка | 8D-FB | по заказу | DC–3 ГГц | ≤1,25 (DC–3 ГГц) | ≤0,3·L + 0,3 дБ на 2,5 ГГц | не нормируется | IP67 |
Стандарты
- ГОСТ Р 51318.11 — документ, на который ссылается техническое описание ДЖ-N.
- IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение из таблицы для ДЖ-N.
Применение
Применение — перемычки на базовых станциях, в шкафах и на мачтах, подключение антенн и пассивных элементов DAS.
Перед заказом KADAMM ДЖ-N сверьте с проектом:
- Климат площадки — в пределах −45…+85 °C
Монтаж и подключение
- Разъёмы ДЖ-N на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
- Корпус и крепление ДЖ-N включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Изделие выбранного исполнения
- Паспорт
Документация и поставка
Документы
Техописание и каталог
Техническое описание ДЖ-N и каталог KADAMM лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM ДЖ-N и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора ДЖ-N пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM ДЖ-N | KADAMM ДЖ-NEX10 | KADAMM ДЖ-12С-43 | KADAMM ДЖ-12С-716/43 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | DC–3 ГГц | DC–6 ГГц | DC–6 ГГц; DC–9 ГГц — по исполнению | DC–3 ГГц; DC–9 ГГц — по исполнению |
| Страница | Эта модель | Открыть | Открыть | Открыть |
