Ответвители неравноплечие (тапперы): 600–5850 МГц.
Что представляет собой устройство

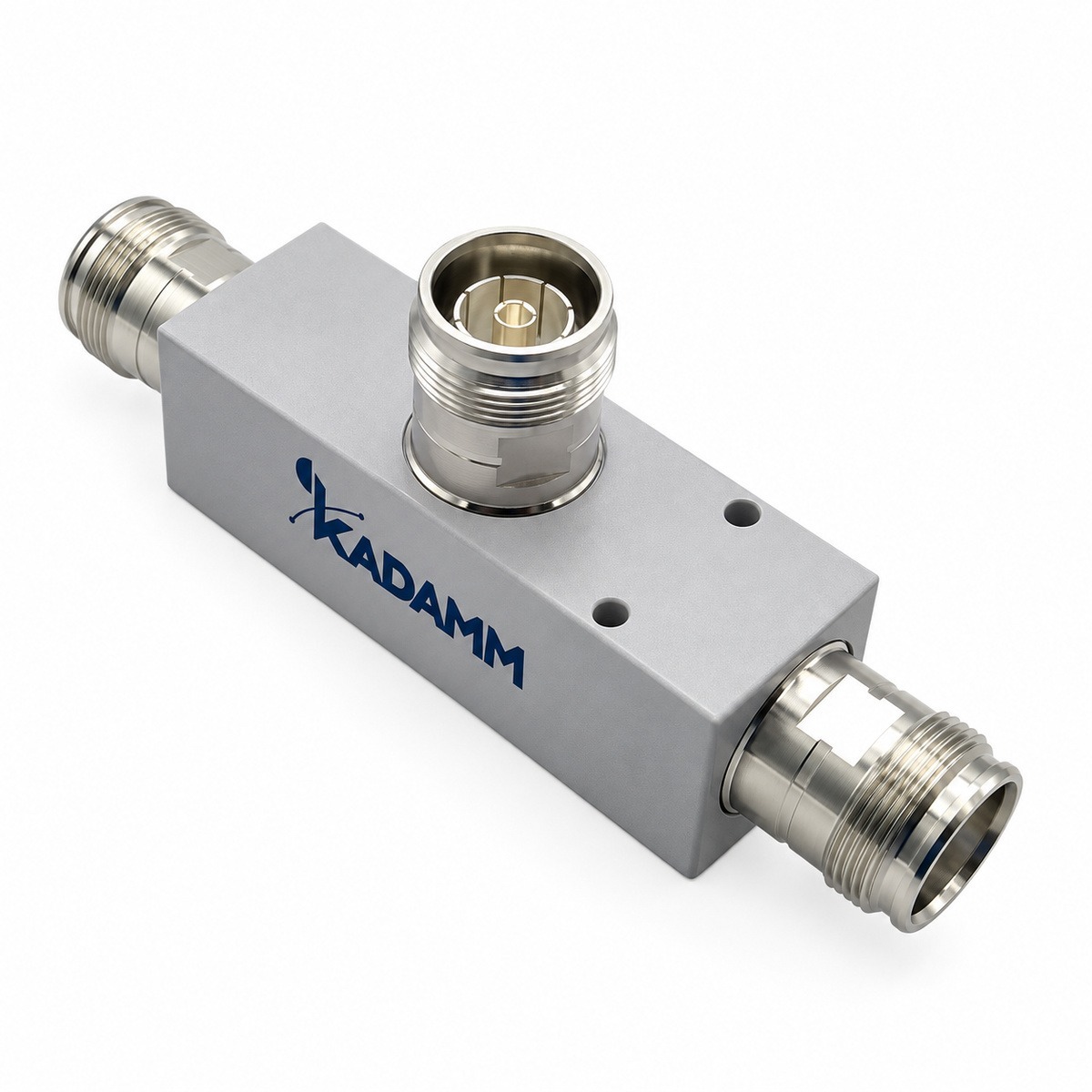

KADAMM ДН-600/5850 — ответвители неравноплечие (тапперы) диапазона 600–5850 МГц. Направленный ответвитель отводит с основного тракта заданную долю мощности на боковой выход, а основная мощность проходит дальше. Чем слабее ответвление, тем меньше потери в основном тракте: при ответвлении 6 дБ основной выход теряет около 1,26 дБ, при 10 дБ — 0,46 дБ, при 20 дБ — 0,04 дБ.
Неравные ответвители (тапперы) — основа распределительной сети DAS: вдоль магистрального кабеля ставят ответвители с разным ответвлением, и каждая антенна получает одинаковый уровень, хотя находится на разном расстоянии от источника.
Основные параметры тракта: допустимая мощность — 300 Вт; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Интермодуляция — ≤−161 дБн при 700–2700 МГц. Когда через устройство одновременно проходят несколько мощных несущих, на нелинейностях контактов и материалов рождаются продукты интермодуляции; продукты третьего порядка попадают в полосы приёма и поднимают шум базовых станций. Поэтому в многооператорских системах и DAS все пассивные элементы и разъёмы берут с низкой интермодуляцией — один «грязный» элемент портит весь тракт.
Конструкция и монтаж: разъёмы — 4.3-10 (розетка); исполнение — IP65.
В серии 4 исполнений; они различаются параметрами, сведёнными в таблицу исполнений (Ответвление, дБ, Полоса, МГц, Мощность, Вт, КСВН, PIM3, Разъём) — по ней выбирают нужную модель.
Чем отличается от похожих моделей KADAMM

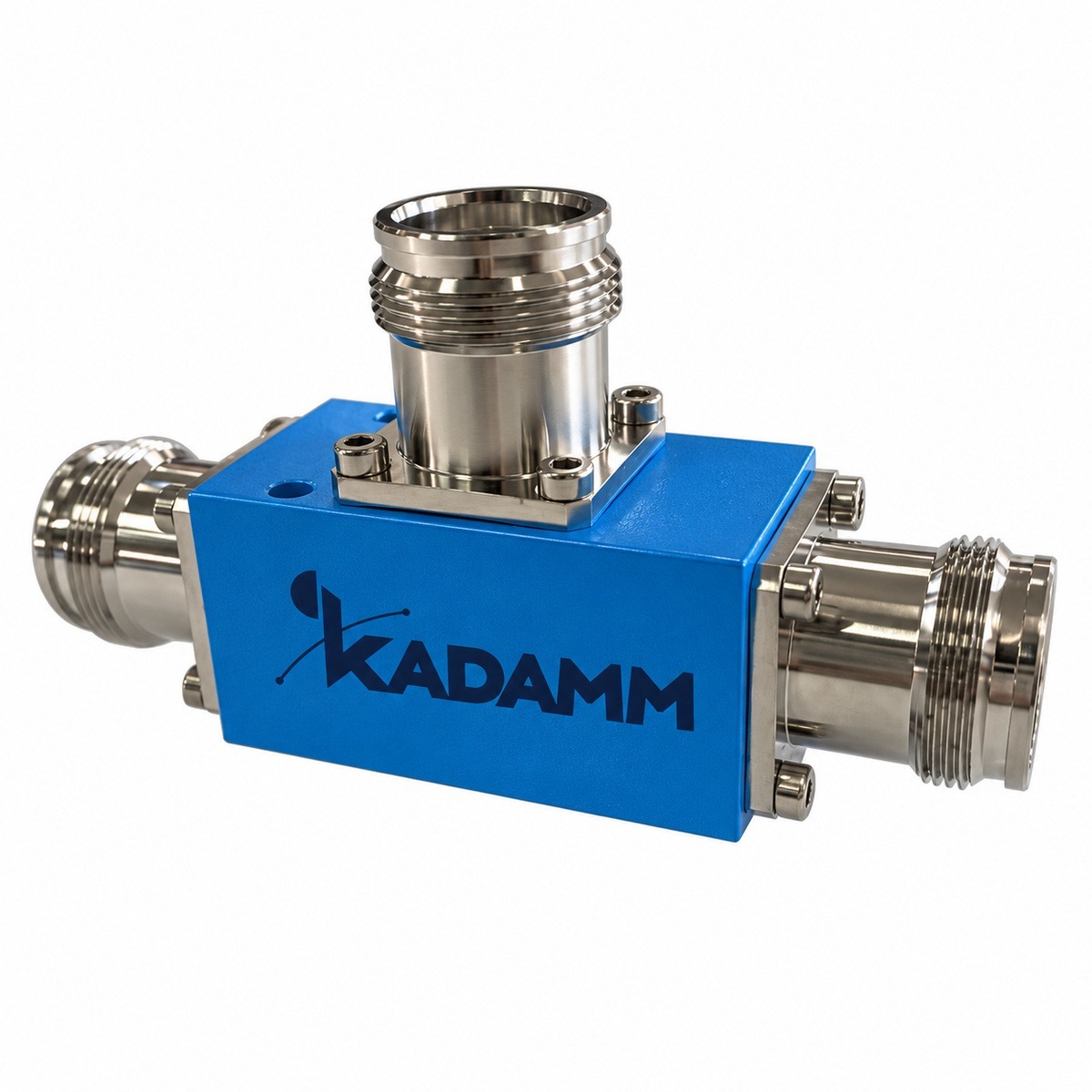

- Полосы 600–5850 МГц, у ДН-380/5850 — 380–5850 МГц
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.

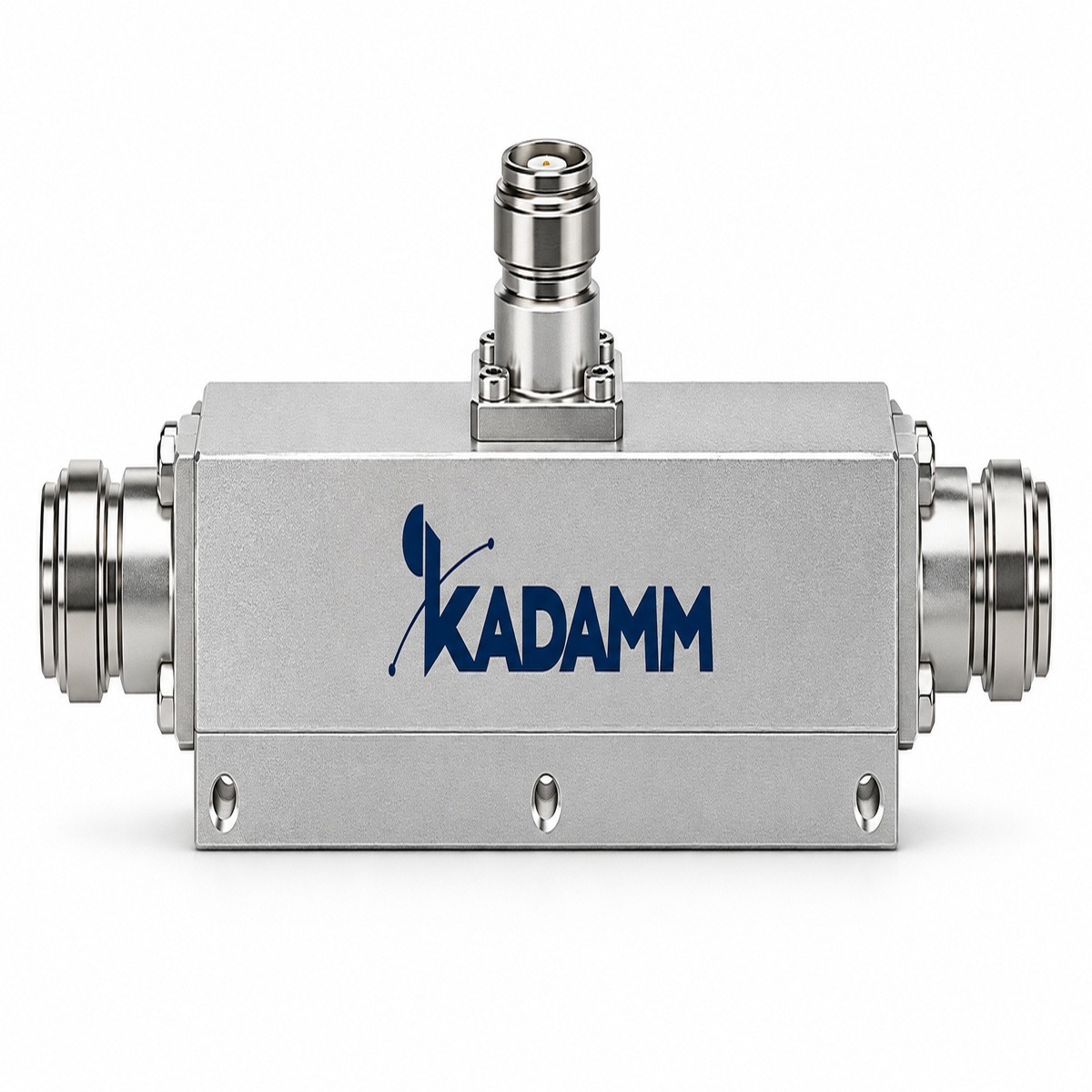

- Полосы 600–5850 МГц, у ДН-136/5930 — 136–5930 МГц
- Разъём 4.3-10 (розетка), у ДН-136/5930 — N или 4.3-10 (розетка) — по артикулу
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.

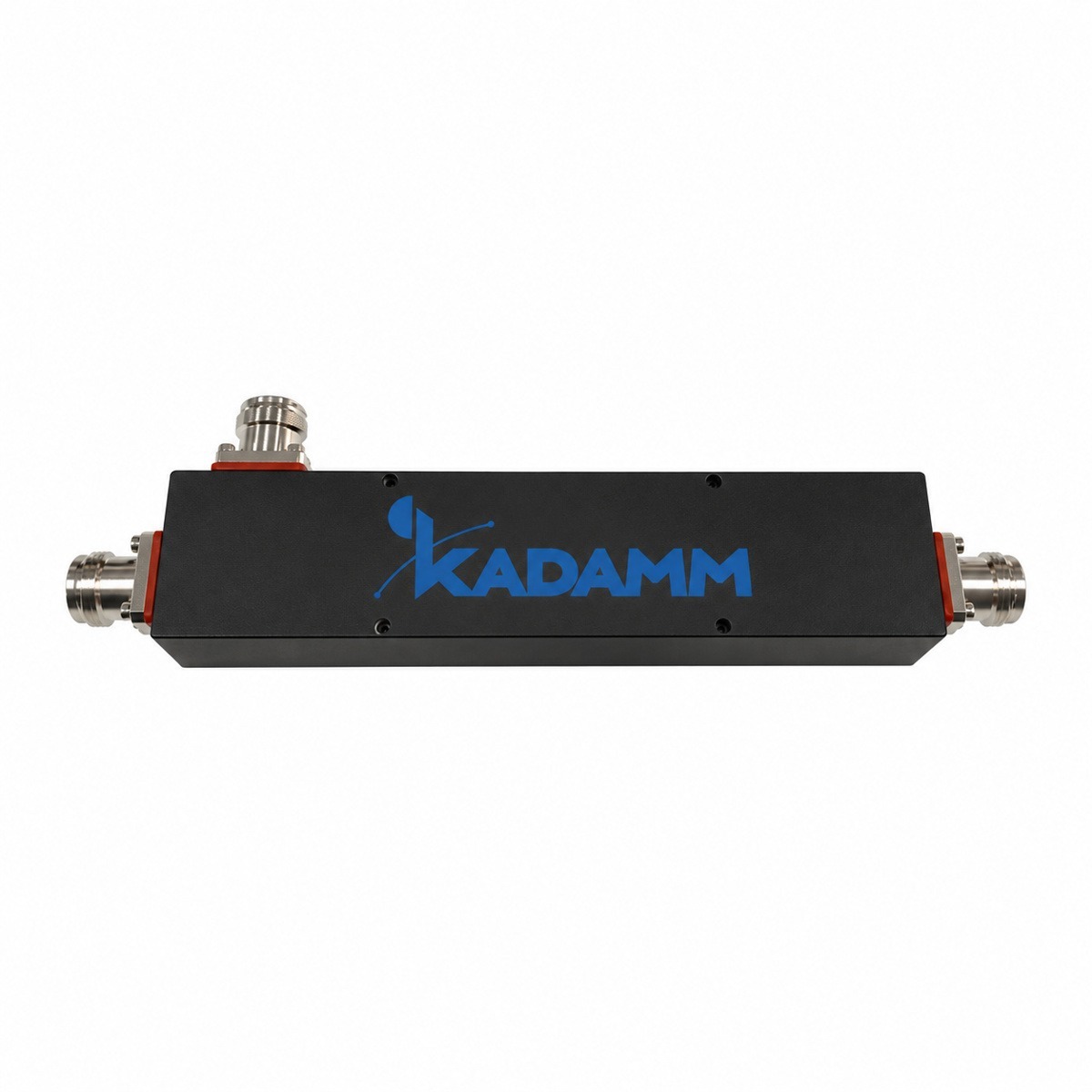

- Полосы 600–5850 МГц, у НО-350/6000 — 350–6000 МГц
- Разъём 4.3-10 (розетка), у НО-350/6000 — N или 4.3-10 или 7/16 DIN (розетка)
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу ДН-600/5850 с запасом по краям.
Электрические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 600–5850 МГц |
| Мощность | 300 Вт |
| Волновое сопротивление | 50 Ом |
| PIM3 | ≤−161 дБн при 700–2700 МГц |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | 4.3-10 (розетка) |
| Габариты | по исполнению — уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | уточняйте у менеджера |
| Степень защиты | IP65 |
Исполнения
| Артикул | Ответвление, дБ | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём |
|---|---|---|---|---|---|---|
| KADAMM ДН-13-600/5850-43 | 13 | 600–960 / 1710–2700 / 3400–3800 / 5100–5850 | 300 Вт (непрерывная) | ≤1,40 | ≤−161 дБн при 700–2700 МГц | 4.3-10 (розетка) |
| KADAMM ДН-15-600/5850-43 | 15 | 600–960 / 1710–2700 / 3400–3800 / 5100–5850 | 300 Вт (непрерывная) | ≤1,40 | ≤−161 дБн при 700–2700 МГц | 4.3-10 (розетка) |
| KADAMM ДН-4,8-600/5850-43 | 4,8 | 600–960 / 1710–2700 / 3400–3800 / 5100–5850 | 300 Вт (непрерывная) | ≤1,50 | ≤−161 дБн при 700–2700 МГц | 4.3-10 (розетка) |
| KADAMM ДН-8-600/5850-43 | 8 | 600–960 / 1710–2700 / 3400–3800 / 5100–5850 | 300 Вт (непрерывная) | ≤1,45 | ≤−161 дБн при 700–2700 МГц | 4.3-10 (розетка) |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B28 / n28 | 703–748 | 758–803 | FDD | LTE 700 |
| B20 / n20 | 832–862 | 791–821 | FDD | LTE 800 |
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
| B40 / n40 | 2300–2400 | та же полоса | TDD | LTE TDD 2300 |
| B7 / n7 | 2500–2570 | 2620–2690 | FDD | LTE 2600 FDD |
| B38 / n38 | 2570–2620 | та же полоса | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 | та же полоса | TDD | LTE и NR TDD 2600 |
| B42 / n78 | 3400–3600 | та же полоса | TDD | LTE и NR 3500 |
| B43 / n78 | 3600–3800 | та же полоса | TDD | LTE и NR 3700 |
| n78 | 3300–3800 | та же полоса | TDD | 5G NR 3,5 ГГц |
Стандарты
- ГОСТ Р 51318.11 — документ, на который ссылается техническое описание ДН-600/5850.
- IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение из таблицы для ДН-600/5850.
Применение
Направленные ответвители применяют в DAS для неравномерного распределения мощности по антеннам, для контроля и измерения мощности в тракте и для подключения мониторинга.
Сети и службы в полосах ДН-600/5850:
Перед заказом KADAMM ДН-600/5850 сверьте с проектом:
- Частоты оборудования — внутри 600–5850 МГц
- Разъёмы — 4.3-10 (розетка)
Как подобрать модель под объект
Монтаж и подключение
- Разъёмы — 4.3-10 (розетка).
- После затяжки соединения ДН-600/5850 на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
- Корпус и крепление ДН-600/5850 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Изделие выбранного исполнения
Документация и поставка
Документы
Техописание и каталог
Техническое описание ДН-600/5850 и каталог KADAMM лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM ДН-600/5850 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора ДН-600/5850 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM ДН-600/5850 | KADAMM ДН-380/5850 | KADAMM ДН-136/5930 | KADAMM НО-350/6000 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 600–5850 МГц | 380–5850 МГц | 136–5930 МГц | 350–6000 МГц |
| Порты | 1 | 1 | 1 | 1 |
| Масса | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера |
| Страница | Эта модель | Открыть | Открыть | Открыть |
Вопросы и ответы
