Неравноплечий ответвитель (таппер): 138–960 МГц.
О модели

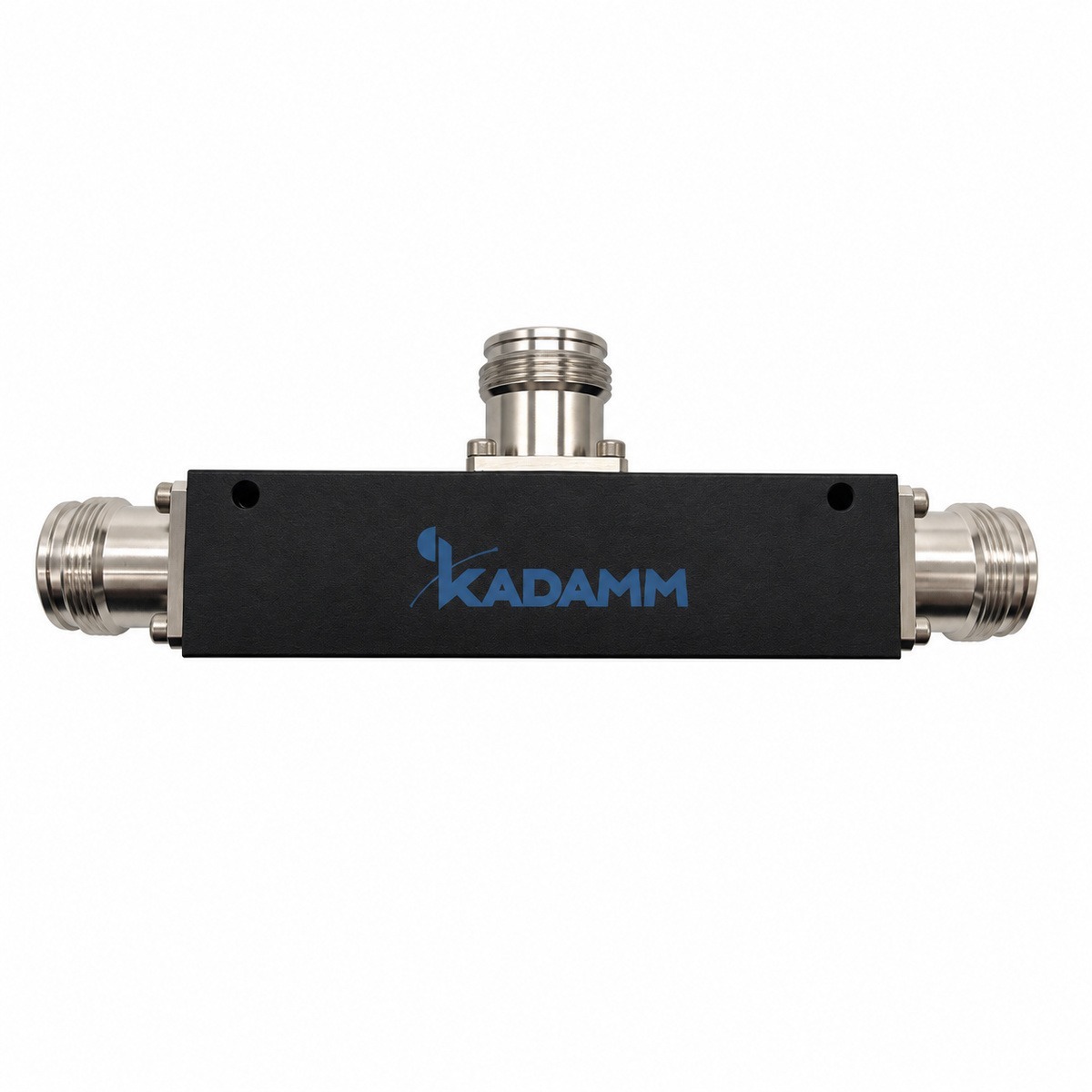

KADAMM ДН-138/960-N — неравноплечий ответвитель (таппер) диапазона 138–960 МГц. Направленный ответвитель отводит с основного тракта заданную долю мощности на боковой выход, а основная мощность проходит дальше. Чем слабее ответвление, тем меньше потери в основном тракте: при ответвлении 6 дБ основной выход теряет около 1,26 дБ, при 10 дБ — 0,46 дБ, при 20 дБ — 0,04 дБ.
Неравные ответвители (тапперы) — основа распределительной сети DAS: вдоль магистрального кабеля ставят ответвители с разным ответвлением, и каждая антенна получает одинаковый уровень, хотя находится на разном расстоянии от источника.
Основные параметры тракта: допустимая мощность — 200 Вт средняя; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Конструкция и монтаж: разъёмы — розетка N.
В серии 10 исполнений; они различаются параметрами, сведёнными в таблицу исполнений — по ней выбирают нужную модель.
Ключевые особенности
Главное, что выделяет модель по паспортным данным.
Номиналы в серии — от 2:1 до 1000:1, всего 10; полный ряд — в таблице исполнений.
Допуск ответвления ±0,8–2,0 дБ (по исполнению) — разброс от номинала, который закладывают в расчёт уровней.
Термины и параметры — по ГОСТ 18238-72 и ГОСТ 23221-78; полный список — в таблице характеристик.
Технические характеристики
Паспортные параметры модели по группам.
В спецификациях модель указывают как «ответвитель неравноплечий (таппер)».
Электрические параметры
| Параметр | Значение |
|---|---|
| Диапазон частот | 138–960 МГц |
| Коэффициенты деления | 2:1, 3:1, 4:1, 5:1, 6:1, 10:1, 20:1, 30:1, 100:1, 1000:1 |
| Отвод | от −4,8 до −30,1 дБ (по исполнению) |
| Потери магистрали | 0,4–2,3 дБ (по исполнению; у ДН-4-138/960-N в источнике не указаны) |
| Допуск ответвления | ±0,8–2,0 дБ (по исполнению) |
| КСВН | не более 1,30–1,40 (по исполнению) |
| Мощность | 200 Вт средняя |
| Волновое сопротивление | 50 Ом |
Конструкция и условия работы
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N |
Соответствие нормативной базе
| Параметр | Значение |
|---|---|
| Наименование по номенклатуре РФ | Ответвитель неравноплечий (таппер) |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Как читать характеристики
Что значат главные строки таблицы для проектировщика — на цифрах этой модели.
Исполнения
Серия ДН-138/960-N выпускается в 10 исполнениях; в таблице — параметры каждого. При заказе называйте полный артикул исполнения.
| Артикул | Деление / Магистраль / Отвод / Допуск / КСВН / Мощность |
|---|---|
| КАДАММ ДН-2-138/960-N | 2:1 / −2,3 дБ / −4,8 дБ / ±1,3 дБ / ≤1,40 / 200 Вт |
| КАДАММ ДН-3-138/960-N | 3:1 / −1,8 дБ / −6,1 дБ / ±1,3 дБ / ≤1,40 / 200 Вт |
| КАДАММ ДН-4-138/960-N | 4:1 / — / −7,0 дБ / ±0,8 дБ / ≤1,35 / 200 Вт |
| КАДАММ ДН-5-138/960-N | 5:1 / −1,35 дБ / −7,8 дБ / ±1,0 дБ / ≤1,35 / 200 Вт |
| КАДАММ ДН-6-138/960-N | 6:1 / −1,1 дБ / −8,5 дБ / ±0,8 дБ / ≤1,35 / 200 Вт |
| КАДАММ ДН-10-138/960-N | 10:1 / −0,9 дБ / −10,5 дБ / ±1,1 дБ / ≤1,30 / 200 Вт |
| КАДАММ ДН-20-138/960-N | 20:1 / −0,7 дБ / −13,0 дБ / ±1,2 дБ / ≤1,30 / 200 Вт |
| КАДАММ ДН-30-138/960-N | 30:1 / −0,5 дБ / −15,3 дБ / ±1,25 дБ / ≤1,30 / 200 Вт |
| КАДАММ ДН-100-138/960-N | 100:1 / −0,4 дБ / −20,1 дБ / ±1,5 дБ / ≤1,30 / 200 Вт |
| КАДАММ ДН-1000-138/960-N | 1000:1 / −0,4 дБ / −30,1 дБ / ±2,0 дБ / ≤1,30 / 200 Вт |
Поддерживаемые диапазоны
В полосы ДН-138/960-N попадает 5 диапазонов 3GPP, применяемых в России.
Диапазон считается поддерживаемым, если обе его полосы — приёма и передачи — целиком лежат внутри рабочей полосы модели.
| Участок | Полоса | Диапазоны 3GPP |
|---|---|---|
| Полоса | 138–960 МГц | B31/n31, B28/n28, B20/n20, B5/n5, B8/n8 |
Сети и стандарты в полосе
Применение
Направленные ответвители применяют в DAS для неравномерного распределения мощности по антеннам, для контроля и измерения мощности в тракте и для подключения мониторинга.
Где узел стоит в тракте.
Тапперы ставят вдоль магистрали распределённой системы: ближе к источнику — с большим соотношением деления, к концу линии — с меньшим, чтобы уровни на антеннах сравнялись. Так одна линия обслуживает этаж, коридор или паркинг.
Сценарии по отраслям
Где модель применяют чаще всего.
Схема включения
Как модель включается в тракт.
Сигнал источника приходит на вход ДН-138/960-N и идёт на выход магистрали с потерями 0,4–2,3 дБ (по исполнению; у ДН-4-138/960-N в источнике не указаны); уровень отвода к антенне относительно входа — от −4,8 до −30,1 дБ (по исполнению).
Расчётный пример
Пример расчёта уровней на данных этой модели.
- Исходные данные (пример): на вход ДН-138/960-N подаётся 43 дБм (20 Вт). Уровни на выходах по исполнениям — в таблице.
- Так считают цепочку: уровень на выходе одного узла становится входом следующего, к нему прибавляют затухание кабеля между ними.
| Исполнение | На отводе, дБм | Магистраль дальше, дБм |
|---|---|---|
| КАДАММ ДН-2-138/960-N | 43 − 4,8 = 38,2 | 43 − 2,3 = 40,7 |
| КАДАММ ДН-3-138/960-N | 43 − 6,1 = 36,9 | 43 − 1,8 = 41,2 |
| КАДАММ ДН-4-138/960-N | 43 − 7 = 36 | — |
| КАДАММ ДН-5-138/960-N | 43 − 7,8 = 35,2 | 43 − 1,4 = 41,6 |
| КАДАММ ДН-6-138/960-N | 43 − 8,5 = 34,5 | 43 − 1,1 = 41,9 |
| КАДАММ ДН-10-138/960-N | 43 − 10,5 = 32,5 | 43 − 0,9 = 42,1 |
Входные уровни здесь — пример; для объекта баланс уровней считают по фактическим мощностям источников и длинам линий.
Монтаж и подключение
Что учесть при установке и подключении.
- Разъёмы розетка N: ответные берут той же серии и затягивают ключом с ограничением момента — значение по паспорту разъёма.
- Неиспользуемые порты закрывают согласованной нагрузкой 50 Ом.
На что смотреть при подборе
Что проверить до заказа.
Чем отличается от похожих
Ближайшие модели того же вида в линейке KADAMM и их главные отличия от ДН-138/960-N.
- КАДАММ ДН-138/520-N: полоса 138–520 МГц; потери магистрали 0,3–2,3 дБ.
- КАДАММ ДН-350/2700-N: полоса 350–2700 МГц; допуск ответвления ±1,2–2,0 дБ.
- КАДАММ ДН-698/3800-N: полоса 698–3800 МГц; отвод от −4,8 до −20,1 дБ.
Модели серии сравнивают прежде всего по полосе и параметру «деление мощности», затем — по мощности и разъёмам.
Сравнение с похожими моделями KADAMM
Таблица сводит ДН-138/960-N и ближайшие по полосе модели того же вида — по строкам, в которых они различаются.
| Параметр | ДН-138/960-N | ДН-138/520-N | ДН-350/2700-N | ДН-698/3800-N | ДН-698/4000-N |
|---|---|---|---|---|---|
| Диапазон частот | 138–960 МГц | 138–520 МГц | 350–2700 МГц | 698–3800 МГц | 698–4000 МГц |
| Отвод | от −4,8 до −30,1 дБ (по исполнению) | от −4,8 до −30,1 дБ (по исполнению) | от −4,8 до −30,1 дБ (по исполнению) | от −4,8 до −20,1 дБ (по исполнению) | от −4,8 до −30,1 дБ (по исполнению) |
| Допуск ответвления | ±0,8–2,0 дБ (по исполнению) | ±1,0 дБ | ±1,2–2,0 дБ (по исполнению) | ±1,2–1,5 дБ (по исполнению) | ±1,4–1,7 дБ (по исполнению) |
| КСВН | не более 1,30–1,40 (по исполнению) | не более 1,25–1,40 (по исполнению) | не более 1,30–1,40 (по исполнению) | ≤1,35 | ≤1,30 |
| Мощность | 200 Вт средняя | 300 Вт средняя | 200 Вт средняя | 200 Вт средняя | 200 Вт средняя |
| Карточка | эта модель | Открыть | Открыть | Открыть | Открыть |
Документация и поставка
Что входит в поставку и как получить расчёт.
Комплект
- Неравноплечий ответвитель (таппер) КАДАММ ДН-138/960-N с разъёмами: розетка N
- паспорт изделия
- сертификаты и декларации — по запросу
Документы и расчёт
Техническое описание серии ДН-138/960-N и каталог KADAMM «ВЧ-оборудование и антенны» — файлами в блоке документов этой страницы.
Для расчёта тракта пришлите схему объекта или поэтажные планы, перечень систем с полосами и мощностями источников, число антенн и длины кабельных линий — инженер KADAMM посчитает баланс уровней и подберёт узлы. Почта info@kadamm.com, телефон 8-499-213-05-16.
KADAMM (КАДАММ) разрабатывает и производит пассивные компоненты для распределённых систем связи и базовых станций.
Перемычки с нужными разъёмами для подключения — в разделе «Кабельные сборки».
