Делитель мощности: 87,5–440 МГц.
О модели

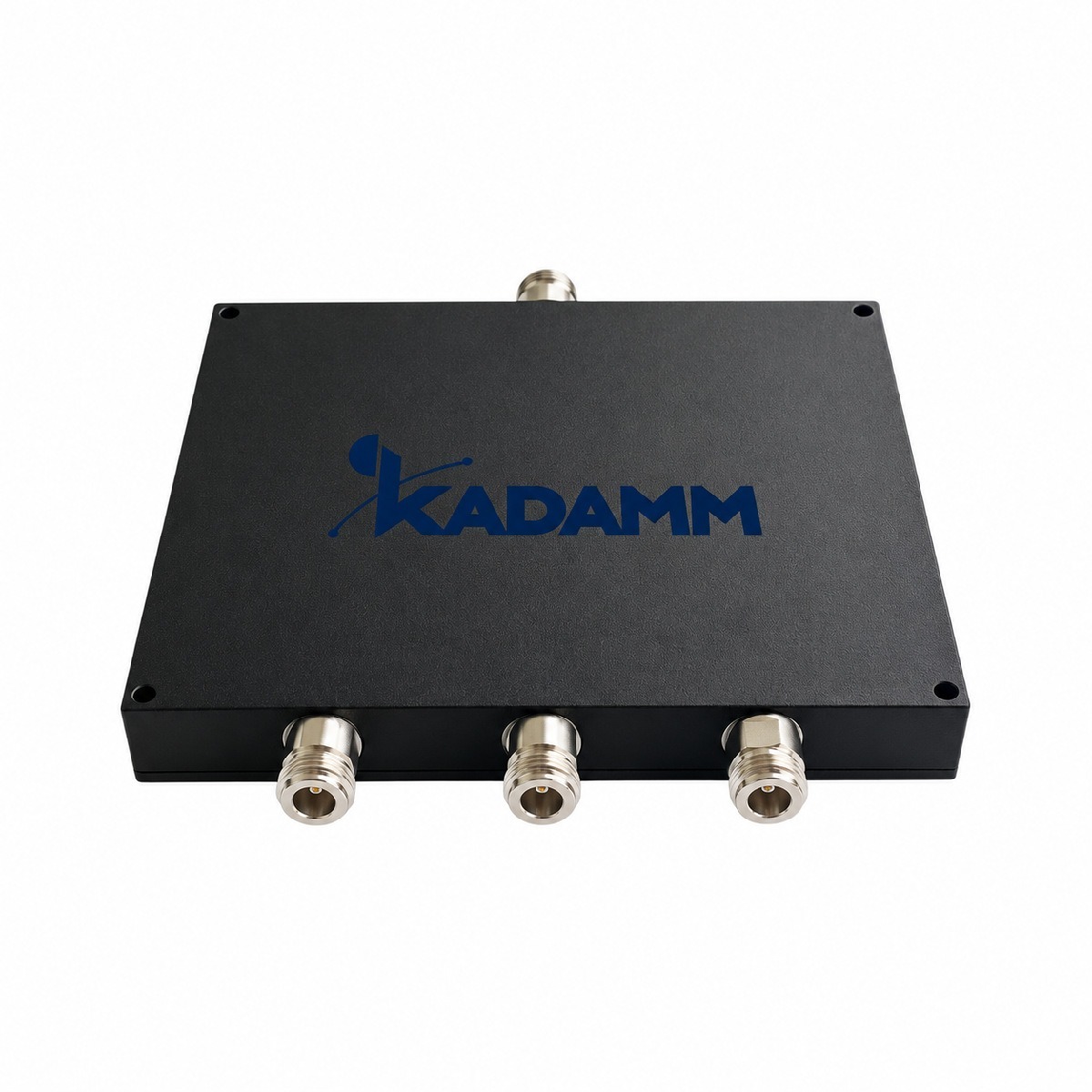

KADAMM ДМУ-3-87,5/440-N — делитель мощности диапазона 87,5–440 МГц. Делитель мощности делит сигнал поровну между 3 выходами и так же работает в обратную сторону — как сумматор. Деление на N выходов — это 10·lg N: на два выхода 3,0 дБ, на три — 4,8 дБ, на четыре — 6,0 дБ, у этой модели (3 выхода) — 4,8 дБ; эта мощность не теряется, а уходит в другие выходы.
Сверх деления делитель вносит своё ослабление — ≤1,2 дБ сверх деления. Именно эту величину сравнивают у разных моделей: чем она меньше, тем больше мощности доходит до антенн.
Развязка между выходами — ≥18 дБ. Она есть у мостовых делителей (схема Уилкинсона): нагрузки на разных выходах не влияют друг на друга. У полостных делителей развязки между выходами нет, зато выше допустимая мощность и ниже интермодуляция.
Основные параметры тракта: вносимое ослабление — ≤1,2 дБ сверх деления; КСВН — ≤1,30; допустимая мощность — 50 Вт средняя на порт; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Конструкция и монтаж: разъёмы — розетка N; масса — 0,56 кг; рабочая температура — −30 … +65 °C.
Конструкция и материалы
Из чего собран узел и как он защищён.
- Масса: 0,56 кг.
- Разъёмы: розетка N; разъём типа N — резьбовой разъём 50 Ом общего применения; присоединительные размеры — по IEC 61169-16.
Технические характеристики
Паспортные параметры модели по группам.
В спецификациях модель указывают как «делитель мощности коаксиальный (разветвитель)».
Электрические параметры
| Параметр | Значение |
|---|---|
| Диапазон частот | 87,5–440 МГц |
| Выходов | 3 |
| Деление мощности | 4,8 дБ |
| Вносимые потери | ≤1,2 дБ сверх деления |
| КСВН | ≤1,30 |
| Развязка | ≥18 дБ |
| Мощность | 50 Вт средняя на порт |
| Волновое сопротивление | 50 Ом |
Конструкция и условия работы
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N |
| Рабочая температура | −30 … +65 °C |
| Масса | 0,56 кг |
Соответствие нормативной базе
| Параметр | Значение |
|---|---|
| Наименование по номенклатуре РФ | Делитель мощности коаксиальный (разветвитель) |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Как читать характеристики
Что значат главные строки таблицы для проектировщика — на цифрах этой модели.
Исполнения
КАДАММ ДМУ-3-87,5/440-N выпускается в одном исполнении: разъёмы — розетка N.
Вариант с другими разъёмами или креплением обсуждается при заказе — назовите его менеджеру вместе с артикулом.
| Артикул | Выходов / Деление / Потери / КСВН / Развязка / Мощность / Масса |
|---|---|
| КАДАММ ДМУ-3-87,5/440-N | 3 / 4,8 дБ / ≤1,2 дБ / ≤1,30 / ≥18 дБ / 50 Вт / 0,56 кг |
Поддерживаемые диапазоны
Сотовые диапазоны 3GPP в полосу ДМУ-3-87,5/440-N не попадают; ниже — службы, для которых она рассчитана.
Диапазон считается поддерживаемым, если обе его полосы — приёма и передачи — целиком лежат внутри рабочей полосы модели.
| Участок | Полоса | Диапазоны 3GPP |
|---|---|---|
| Полоса | 87,5–440 МГц | — |
Сети и стандарты в полосе
Применение
Делители мощности применяют в DAS — чтобы раздать сигнал по антеннам этажа, — и для питания нескольких антенн от одного передатчика или сложения сигналов нескольких антенн на один приёмник.
Где узел стоит в тракте.
Делитель ставят в точке ветвления, где сигнал нужно поровну разнести по нескольким направлениям — на этажи, крылья здания или группы антенн.
Сценарии по отраслям
Где модель применяют чаще всего.
Схема включения
Как модель включается в тракт.
Сигнал с входа ДМУ-3-87,5/440-N делится поровну на 3 выхода, потери на каждом с учётом деления — не более 1,2 дБ сверх деления.
Расчётный пример
Пример расчёта уровней на данных этой модели.
- Исходные данные (пример): на вход ДМУ-3-87,5/440-N подаётся 43 дБм (20 Вт). Уровни на выходах по исполнениям — в таблице.
- Так считают цепочку: уровень на выходе одного узла становится входом следующего, к нему прибавляют затухание кабеля между ними.
| Исполнение | На каждом выходе, дБм |
|---|---|
| КАДАММ ДМУ-3-87,5/440-N | 43 − 4,8 − 1,2 = 37 |
Входные уровни здесь — пример; для объекта баланс уровней считают по фактическим мощностям источников и длинам линий.
Монтаж и подключение
Что учесть при установке и подключении.
- Под крепёж учитывайте габариты по исполнению и массу 0,56 кг.
- Разъёмы розетка N: ответные берут той же серии и затягивают ключом с ограничением момента — значение по паспорту разъёма.
- Неиспользуемые порты закрывают согласованной нагрузкой 50 Ом.
На что смотреть при подборе
Что проверить до заказа.
Чем отличается от похожих
Ближайшие модели того же вида в линейке KADAMM и их главные отличия от ДМУ-3-87,5/440-N.
- КАДАММ ДМУ-136/520-N: полоса 136–520 МГц.
- КАДАММ ДМУ-300/500-N: полоса 300–500 МГц; вносимые потери не более 0,4–1,2 дБ сверх деления.
- КАДАММ ДМУ-138/960-N: полоса 138–960 МГц; вносимые потери не более 1,0–1,7 дБ сверх деления.
Модели серии сравнивают прежде всего по полосе и параметру «число отводов», затем — по мощности и разъёмам.
Сравнение с похожими моделями KADAMM
Таблица сводит ДМУ-3-87,5/440-N и ближайшие по полосе модели того же вида — по строкам, в которых они различаются.
| Параметр | ДМУ-3-87,5/440-N | ДМУ-136/520-N | ДМУ-300/500-N | ДМУ-138/960-N | ДМУ-350/520-N |
|---|---|---|---|---|---|
| Диапазон частот | 87,5–440 МГц | 136–520 МГц | 300–500 МГц | 138–960 МГц | 350–520 МГц |
| Выходов | 3 | 2 / 4 | 2 / 3 / 4 / 8 | 2 / 3 / 4 / 6 | 3 / 4 |
| Деление мощности | 4,8 дБ | 3,0 / 6,0 дБ | 3,0 / 4,8 / 6,0 / 9,0 дБ | 3,0 / 4,8 / 6,0 / 7,8 дБ | 4,8 / 6,0 дБ |
| Вносимые потери | ≤1,2 дБ сверх деления | не более 0,4–0,6 дБ сверх деления (по исполнению) | не более 0,4–1,2 дБ сверх деления (по исполнению) | не более 1,0–1,7 дБ сверх деления (по исполнению) | ≤0,7 дБ сверх деления |
| КСВН | ≤1,30 | не более 1,30–1,40 (по исполнению) | ≤1,30 | ≤1,30 | ≤1,30 |
| Развязка | ≥18 дБ | ≥18 дБ | ≥20 дБ | не менее 14–20 дБ (по исполнению) | не менее 18–19 дБ (по исполнению) |
| Карточка | эта модель | Открыть | Открыть | Открыть | Открыть |
Документация и поставка
Что входит в поставку и как получить расчёт.
Комплект
- Делитель мощности КАДАММ ДМУ-3-87,5/440-N с разъёмами: розетка N
- паспорт изделия
- сертификаты и декларации — по запросу
Документы и расчёт
Техническое описание серии ДМУ-3-87,5/440-N и каталог KADAMM «ВЧ-оборудование и антенны» — файлами в блоке документов этой страницы.
Для расчёта тракта пришлите схему объекта или поэтажные планы, перечень систем с полосами и мощностями источников, число антенн и длины кабельных линий — инженер KADAMM посчитает баланс уровней и подберёт узлы. Почта info@kadamm.com, телефон 8-499-213-05-16.
KADAMM (КАДАММ) разрабатывает и производит пассивные компоненты для распределённых систем связи и базовых станций.
