Делитель мощности: 1500–2000 МГц.
Что представляет собой устройство

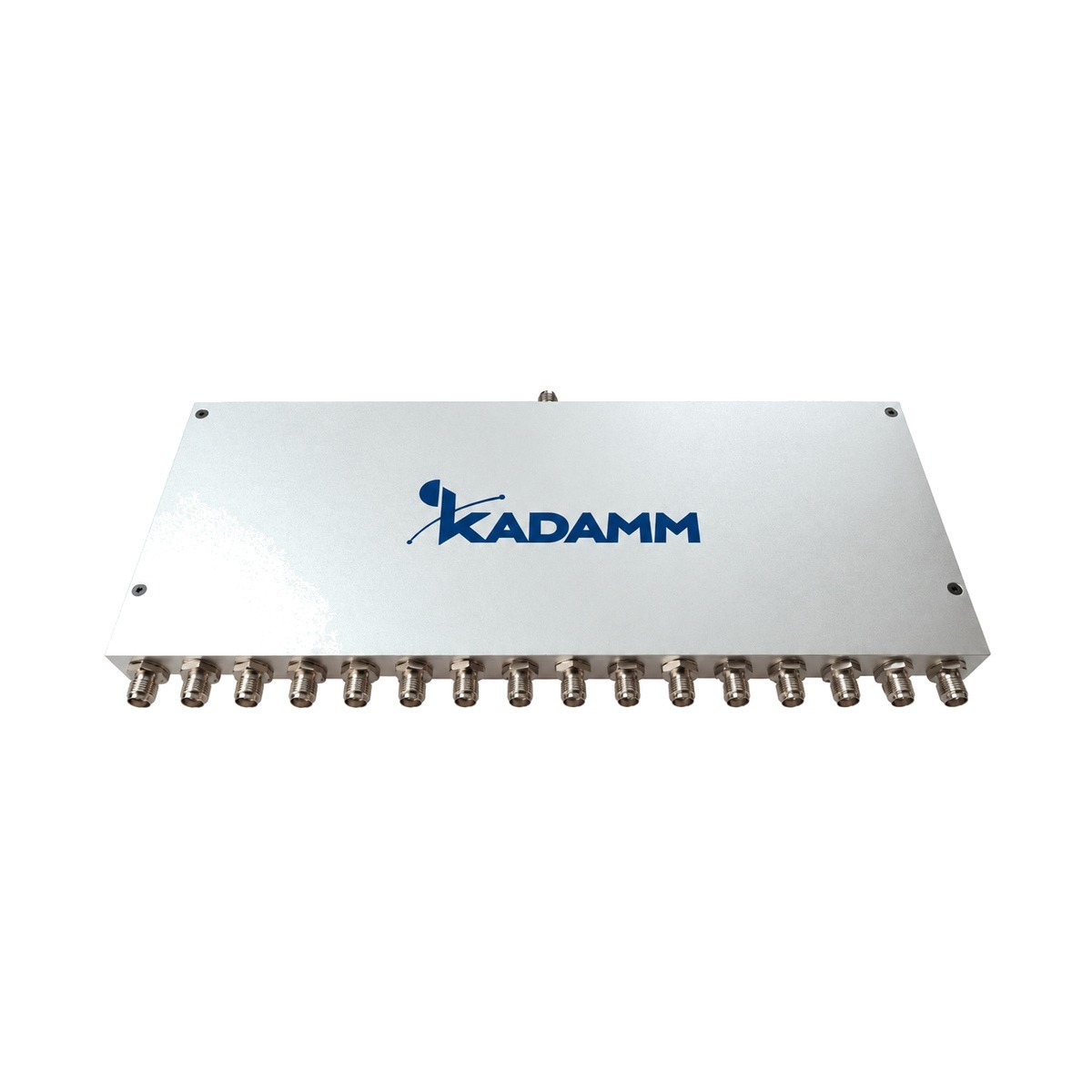

KADAMM ДМУ-16-1500/2000-SMA — делитель мощности диапазона 1500–2000 МГц. Делитель мощности делит сигнал поровну между выходами и так же работает в обратную сторону — как сумматор. Деление на N выходов — это 10·lg N: на два выхода 3,0 дБ, на три — 4,8 дБ, на четыре — 6,0 дБ; эта мощность не теряется, а уходит в другие выходы.
Сверх деления делитель вносит своё ослабление — ≤ 1,2 дБ. Именно эту величину сравнивают у разных моделей: чем она меньше, тем больше мощности доходит до антенн.
Развязка между выходами — ≥ 20 дБ. Она есть у мостовых делителей (схема Уилкинсона): нагрузки на разных выходах не влияют друг на друга. У полостных делителей развязки между выходами нет, зато выше допустимая мощность и ниже интермодуляция.
Основные параметры тракта: КСВН — ≤ 1,25; допустимая мощность — 30 Вт; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Конструкция и монтаж: разъёмы — SMA (розетка); размеры — 88 × 212 × 12 мм; масса — 480 г; рабочая температура — −35…+75 °C.
Чем отличается от похожих моделей KADAMM
- Полосы 1500–2000 МГц, у ДМ-2-1000/2000-SMA — 1000–2000 МГц
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 1500–2000 МГц, у ДМУ-2-700/2700-SMA — 700–2700 МГц
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 1500–2000 МГц, у ДМУ-698/2700 — 698–2700 МГц
- Разъём SMA (розетка), у ДМУ-698/2700 — N (розетка), SMA (розетка)
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу ДМУ-16-1500/2000-SMA с запасом по краям.
Согласование ДМУ-16-1500/2000-SMA с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 1500–2000 МГц |
| Мощность | 30 Вт |
| Волновое сопротивление | 50 Ом |
| Деление мощности | 12 дБ |
| Дополнительные вносимые потери | ≤ 1,2 дБ |
| Развязка / подавление | ≥ 20 дБ |
| КСВН входа | ≤ 1,25 |
| КСВН выходов | ≤ 1,2 |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | SMA (розетка) |
| Габариты | 88 × 212 × 12 мм |
| Масса | 480 г |
| Температура эксплуатации | −35…+75 °C |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
Стандарты
- ГОСТ Р 51318.11 — документ, на который ссылается техническое описание ДМУ-16-1500/2000-SMA.
- IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение из таблицы для ДМУ-16-1500/2000-SMA.
Применение
Делители мощности применяют в DAS — чтобы раздать сигнал по антеннам этажа, — и для питания нескольких антенн от одного передатчика или сложения сигналов нескольких антенн на один приёмник.
Сети и службы в полосах ДМУ-16-1500/2000-SMA:
Перед заказом KADAMM ДМУ-16-1500/2000-SMA сверьте с проектом:
- Частоты оборудования — внутри 1500–2000 МГц
- Разъёмы — SMA (розетка)
Как подобрать модель под объект
Монтаж и подключение
- Разъёмы — SMA (розетка).
- Уличные соединения ДМУ-16-1500/2000-SMA после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
- Корпус и крепление ДМУ-16-1500/2000-SMA включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Изделие выбранного исполнения
Документация и поставка
Документы
Техописание и каталог
Техническое описание ДМУ-16-1500/2000-SMA и каталог KADAMM лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM ДМУ-16-1500/2000-SMA и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора ДМУ-16-1500/2000-SMA пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
