Делители мощности коаксиальные: 698–7125 МГц.
Что представляет собой устройство

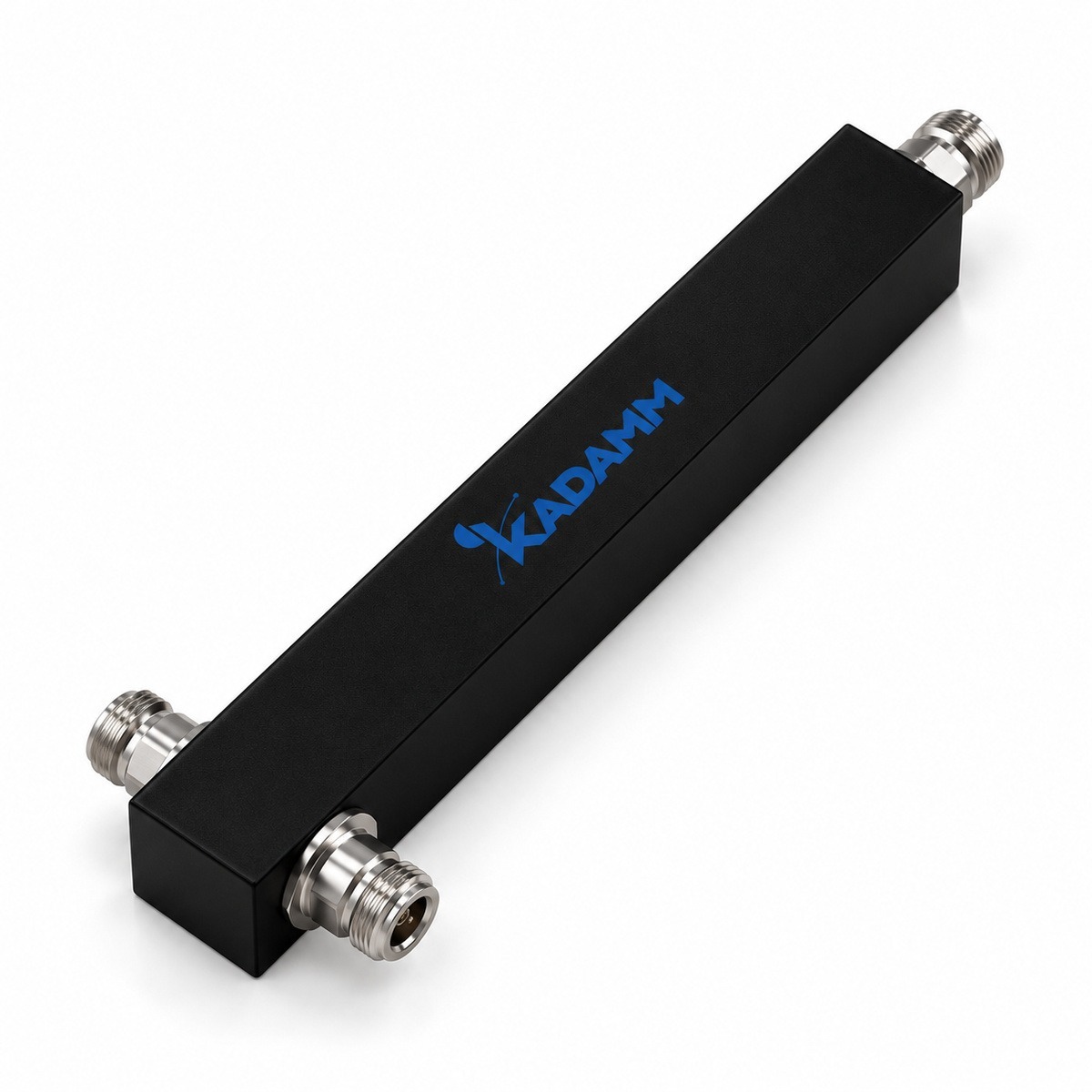

KADAMM ДМ-698/7125 — делители мощности коаксиальные диапазона 698–7125 МГц. Делитель мощности делит сигнал поровну между 2 выходами и так же работает в обратную сторону — как сумматор. Деление на N выходов — это 10·lg N: на два выхода 3,0 дБ, на три — 4,8 дБ, на четыре — 6,0 дБ, у этой модели (2 выхода) — 3 дБ; эта мощность не теряется, а уходит в другие выходы.
Сверх деления делитель вносит своё ослабление — ≤0,4 дБ. Именно эту величину сравнивают у разных моделей: чем она меньше, тем больше мощности доходит до антенн.
Основные параметры тракта: вносимое ослабление — ≤0,4 дБ; КСВН — ≤1,35; допустимая мощность — 200 Вт; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Интермодуляция — ≤−161 дБн. Когда через устройство одновременно проходят несколько мощных несущих, на нелинейностях контактов и материалов рождаются продукты интермодуляции; продукты третьего порядка попадают в полосы приёма и поднимают шум базовых станций. Поэтому в многооператорских системах и DAS все пассивные элементы и разъёмы берут с низкой интермодуляцией — один «грязный» элемент портит весь тракт.
Конструкция и монтаж: разъёмы — N / 4.3-10 / DIN; рабочая температура — −30…+70 °C.
В серии 3 исполнений; они различаются параметрами, сведёнными в таблицу исполнений (Выходов, Полоса, МГц, Деление, дБ, Мощность, Вт, Разъём) — по ней выбирают нужную модель.
Чем отличается от похожих моделей KADAMM
- Полосы 698–7125 МГц, у ДМУ-400/6425 — 400–6425 МГц
- Разъём N / 4.3-10 или DIN, у ДМУ-400/6425 — N (розетка)
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 698–7125 МГц, у ДМУ-16-698/6000-SMA — 698–6000 МГц
- Разъём N / 4.3-10 или DIN, у ДМУ-16-698/6000-SMA — SMA (розетка)
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 698–7125 МГц, у ДМУ-2-700/6000-SMA — 700–6000 МГц
- Разъём N / 4.3-10 или DIN, у ДМУ-2-700/6000-SMA — SMA (розетка)
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу ДМ-698/7125 с запасом по краям.
Согласование ДМ-698/7125 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 698–7125 МГц |
| Число выходов | 2 |
| Потери на деление | 3,0 дБ |
| Вносимые потери | ≤0,4 дБ |
| КСВН | ≤1,35 |
| PIM3 | ≤−161 дБн (2 × 43 дБм) |
| Суммарная входная мощность | 200 Вт |
| Волновое сопротивление | 50 Ом |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | N, 4.3-10 или 7/16 DIN (розетка) — по артикулу |
| Цвет | чёрный или по заказу |
| Температура эксплуатации | −30…+70 °C |
| Габариты, масса | уточняйте у менеджера |
Исполнения
| Артикул | Выходов | Полоса, МГц | Деление, дБ | Мощность, Вт | Разъём |
|---|---|---|---|---|---|
| ДМ-2-698/7125-N | 2 | 698–7125 | 3,0 | 200 | N (розетка) |
| ДМ-2-698/7125-43 | 2 | 698–7125 | 3,0 | 200 | 4.3-10 (розетка) |
| ДМ-2-698/7125-716 | 2 | 698–7125 | 3,0 | 200 | 7/16 DIN (розетка) |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B28 / n28 | 703–748 | 758–803 | FDD | LTE 700 |
| B20 / n20 | 832–862 | 791–821 | FDD | LTE 800 |
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
| B40 / n40 | 2300–2400 | та же полоса | TDD | LTE TDD 2300 |
| B7 / n7 | 2500–2570 | 2620–2690 | FDD | LTE 2600 FDD |
| B38 / n38 | 2570–2620 | та же полоса | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 | та же полоса | TDD | LTE и NR TDD 2600 |
| B42 / n78 | 3400–3600 | та же полоса | TDD | LTE и NR 3500 |
| B43 / n78 | 3600–3800 | та же полоса | TDD | LTE и NR 3700 |
| n78 | 3300–3800 | та же полоса | TDD | 5G NR 3,5 ГГц |
Стандарты
- ГОСТ Р 51318.11 — документ, на который ссылается техническое описание ДМ-698/7125.
- IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение из таблицы для ДМ-698/7125.
Применение
Делители мощности применяют в DAS — чтобы раздать сигнал по антеннам этажа, — и для питания нескольких антенн от одного передатчика или сложения сигналов нескольких антенн на один приёмник.
Сети и службы в полосах ДМ-698/7125:
Перед заказом KADAMM ДМ-698/7125 сверьте с проектом:
- Частоты оборудования — внутри 698–7125 МГц
- Разъёмы — N / 4.3-10 или DIN
Как подобрать модель под объект
Монтаж и подключение
- Разъёмы — N, 4.3-10 или 7/16 DIN (розетка) — по артикулу.
- Разъёмы ДМ-698/7125 на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
- Корпус и крепление ДМ-698/7125 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Изделие выбранного исполнения
Документация и поставка
Документы
Техописание и каталог
Техническое описание ДМ-698/7125 и каталог KADAMM лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM ДМ-698/7125 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора ДМ-698/7125 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM ДМ-698/7125 | KADAMM ДМУ-400/6425 | KADAMM ДМУ-16-698/6000-SMA | KADAMM ДМУ-2-700/6000-SMA |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 698–7125 МГц | 400–6425 МГц | 698–6000 МГц | 700–6000 МГц |
| Порты | 1 | 1 | 1 | 1 |
| Масса | — | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера |
| Страница | Эта модель | Открыть | Открыть | Открыть |
