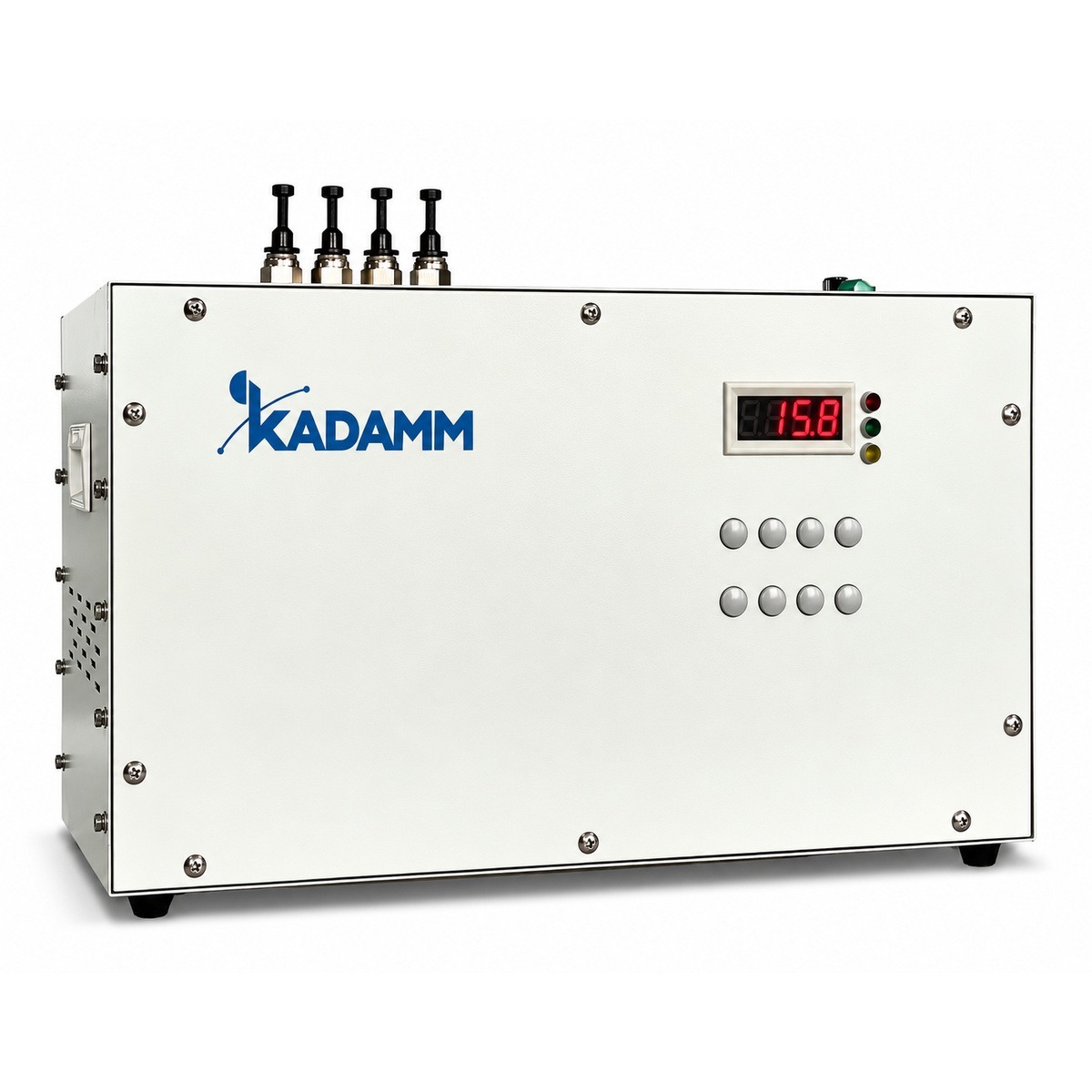

KADAMM ДГА-20 — адсорбционный дегидратор для наддува волноводов и фидеров сухим воздухом: 20 л/мин ±10 %, 1–50 кПа, шаг 1 кПа, точка росы не выше −45 °C.
Что представляет собой дегидратор
KADAMM ДГА-20 — адсорбционный дегидратор: он подаёт сухой воздух в волноводный или фидерный тракт и держит в нём небольшое избыточное давление. Влажный воздух не проходит внутрь через неплотности, поэтому на стенках не выпадает конденсат, не растут потери и КСВН, не начинается коррозия.
Влага остаётся на гранулах активного оксида алюминия. Колонн две: пока первая отдаёт сухой воздух в тракт, вторая прогревается и продувается, а затем они автоматически меняются ролями.
Персоналу не приходится следить за насыщением поглотителя вручную: регенерация встроена в цикл работы.
Паспортные значения ДГА-20: производительность 20 л/мин ±10 %, давление на выходе 1–50 кПа, шаг 1 кПа, точка росы не выше −45 °C (при +25 °C, 50 % RH), питание ~220 В ±10 %, 50/60 Гц; −48 В ±10 %; ~110 В ±10 %, 60 Гц — по заказу, потребляемая мощность не более 370 Вт (минимум 2 Вт).
Работает без оператора: у нижней уставки компрессор включается и подкачивает воздух, на верхней останавливается. Слишком долгая подкачка указывает на утечку в тракте, и дегидратор сообщает об этом аварийным сигналом.
Ключевые особенности
Две колонны работают по очереди, и воздух в тракт идёт без остановки на восстановление поглотителя.
Диапазон уставок 1–50 кПа, шаг 1 кПа: давление в тракте поддерживается автоматически.
Точка росы не выше −45 °C, поэтому в тракте не образуется конденсат.
4 штуцера Ø6-R1/8 под трубку 4 × 6 мм или под трубку 3/8″ (по заказу).
Средняя наработка на отказ 15 000 ч.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип осушения | две колонны с активным оксидом алюминия, автоматическая регенерация (самопросушка) без обслуживания |
| Производительность (расход сухого воздуха) | 20 л/мин ±10 % (при +25 °C) |
| Выходное давление (диапазон уставок) | 1–50 кПа, шаг 1 кПа |
| Точка росы на выходе | не выше −45 °C (при +25 °C, 50 % RH) |
| Питание | ~220 В ±10 %, 50/60 Гц; −48 В ±10 %; ~110 В ±10 %, 60 Гц — по заказу |
| Потребляемая мощность | не более 370 Вт (минимум 2 Вт) |
| Аварийная сигнализация | давление выше верхней уставки на 3 кПа; ниже нижней уставки на 1 кПа; утечка (непрерывная подкачка 30 мин); точка росы выше −5 °C |
| Интерфейсы и выходы аварий | по исполнению: без буквы — сухие контакты аварий (разъём DB9), без канала связи; буква Р — RS485, Modbus RTU; буква Л — Ethernet RJ45: TCP (сервер и клиент), UDP, групповая рассылка; буква С — SNMP (Ethernet RJ45) |
| Уровень шума | ≤ 65 дБ на 1 м |
| Средняя наработка на отказ | 15 000 ч |
Конструкция и условия эксплуатации
| Параметр | Значение |
|---|---|
| Исполнение корпуса | стол, стойка 19″, стена |
| Габаритные размеры (Ш × Г × В) | 430 × 260 × 266 мм |
| Масса | 16 кг |
| Выходы сухого воздуха | 4 штуцера Ø6-R1/8 под трубку 4 × 6 мм или под трубку 3/8″ (по заказу) |
| Рабочая температура | −40…+65 °C |
| Относительная влажность | ≤ 95 % |
Исполнения
| Артикул | Питание | Интерфейс |
|---|---|---|
| KADAMM ДГА-20 | ~220 В ±10 %, 50/60 Гц | сухие контакты аварий (разъём DB9), без канала связи |
| KADAMM ДГА-20Р | ~220 В ±10 %, 50/60 Гц | RS485, Modbus RTU |
| KADAMM ДГА-20Л | ~220 В ±10 %, 50/60 Гц | Ethernet RJ45: TCP (сервер и клиент), UDP, групповая рассылка |
| KADAMM ДГА-20С | ~220 В ±10 %, 50/60 Гц | SNMP (Ethernet RJ45) |
| KADAMM ДГА-20-48 | −48 В ±10 % | сухие контакты аварий (разъём DB9), без канала связи |
| KADAMM ДГА-20-48Р | −48 В ±10 % | RS485, Modbus RTU |
| KADAMM ДГА-20-48Л | −48 В ±10 % | Ethernet RJ45: TCP (сервер и клиент), UDP, групповая рассылка |
| KADAMM ДГА-20-48С | −48 В ±10 % | SNMP (Ethernet RJ45) |
Не указанное в таблице — уточняйте у менеджера.
Сравнение с другими дегидраторами KADAMM
| Параметр | KADAMM ДГА-20 | KADAMM ДГА-10 | KADAMM ДГА-7 | KADAMM ДГМ-16 |
|---|---|---|---|---|
| Производительность | 20 л/мин ±10 % | 10 л/мин ±10 % | 7 л/мин | не менее 16 л/мин |
| Давление | 1–50 кПа, шаг 1 кПа | 1–50 кПа, шаг 1 кПа | 1–20 кПа, шаг 1 кПа | 1–40 кПа |
| Точка росы | не выше −45 °C | не выше −45 °C | не выше −45 °C | не выше −40 °C |
| Питание | ~220 В ±10 %, 50/60 Гц; −48 В ±10 %; ~110 В ±10 %, 60 Гц — по заказу | ~220 В ±10 %; −48 В ±10 %; ~110 В ±10 % — по заказу | ~220 В ±10 %; −48 В ±10 %; ~110 В ±10 % — по заказу | ~220 В ±20 %, 50–60 Гц |
| Способ осушки | адсорбционный | адсорбционный | адсорбционный | мембранный |
| Страница | Эта модель | Открыть | Открыть | Открыть |
Применение
Такой осушитель берут, когда важна стабильно низкая точка росы при постоянной работе без ручной замены поглотителя.
Дегидратор нужен там, где тракт заполнен воздухом: волноводы и воздушные коаксиальные фидеры радиорелейных линий, радиолокационных и земных станций спутниковой связи.
Один аппарат обслуживает несколько трактов, если хватает выходов и производительности; соединения и волноводы проверяют по допустимому давлению.
Как подобрать дегидратор под объект
Стандарты
- ГОСТ 18238-72 — линии передачи сверхвысоких частот: термины и определения (волноводный тракт).
Комплект поставки
Дегидратор КАДАММ ДГА-20; штуцеры и трубка подключения, кабель питания — состав подтверждаем при оформлении заявки.
