KADAMM BT-716 — умный тройник питания (Bias Tee) 690–2700 МГц, 7/16 DIN, пропуск AISG, IP66
Блок дистанционного управления наклоном антенны.
IP66Питание 10–30 В DC
▤
Подберём BT-716 под ваш объектПришлите частоты, мощность, тип опоры или план помещения — инженеры KADAMM проверят модель, посчитают уровни сигнала и пришлют КП в течение рабочего дня.
Запросить подбор →690–2700 МГц
Диапазон
≤0,15 дБ
Вносимые потери
≤−155 дБн
PIM3, 2 × 20 Вт
1600 Вт
Пиковая мощность
2,5 А
Пропуск тока DC
IP66
Степень защиты
Что представляет собой устройство

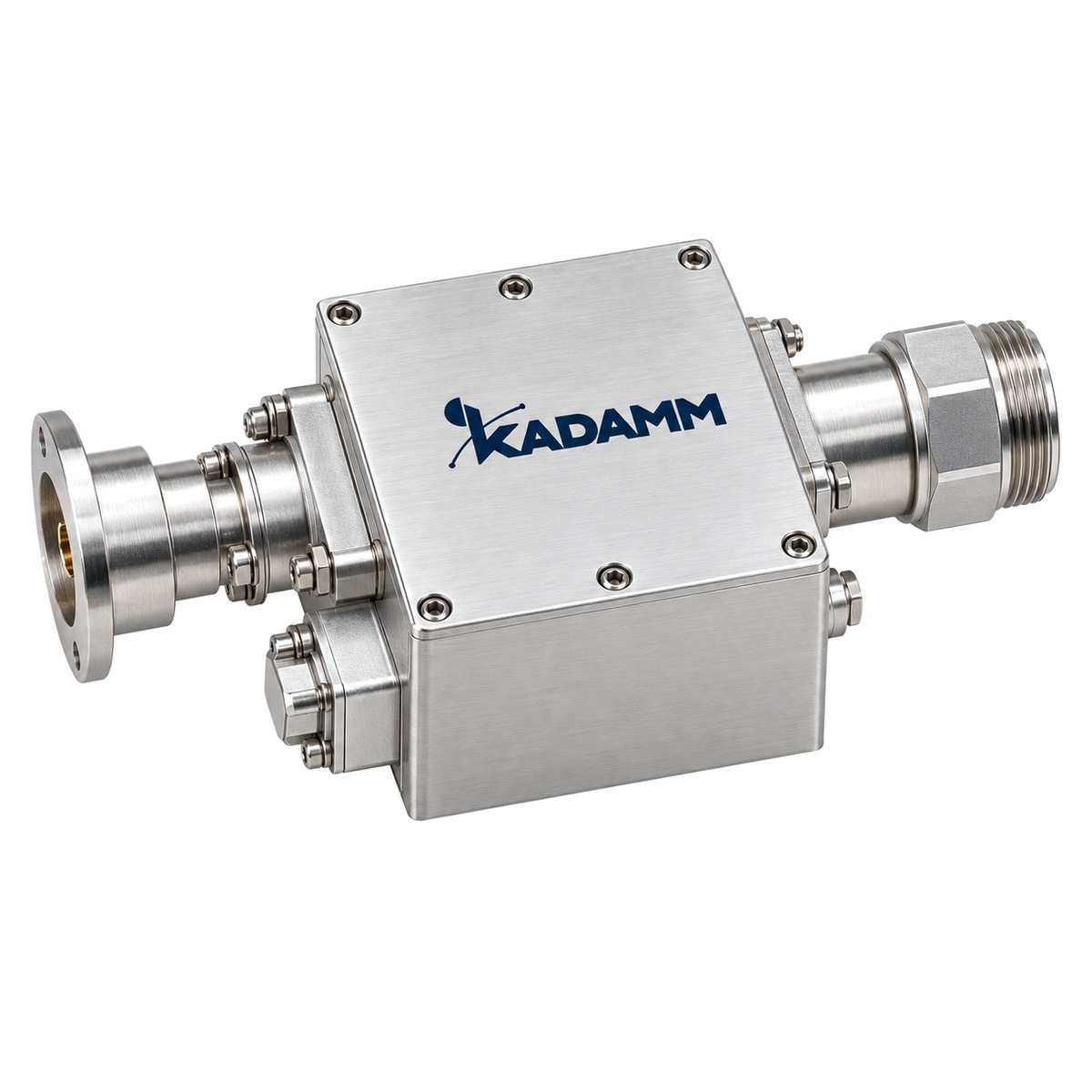

KADAMM BT-716 — блок дистанционного управления наклоном антенны. Блок RET (RCU) поворачивает фазовращатели антенны и меняет её электрический наклон по команде базовой станции или центра управления сетью. Наклон меняют без подъёма бригады на мачту — при оптимизации покрытия и снижении помех соседним сотам.
Параметры: степень защиты — IP66; рабочая температура — −40…+70 °C.
Блок дистанционного управления наклоном антенны.
Чем отличается от похожих моделей KADAMM
KADAMM ИП-К
- Полосы 690–2700 МГц, у ИП-К — 600–2700 МГц
- Разъём ВЧ — 7/16 DIN (порты антенны и фидера); AISG — 8-конт. по IEC 60130-9, у ИП-К — SMA или N
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
Конструкция и материалы
Корпус и исполнениеРазмеры (В × Г × Ш) — 160 × 75 × 43 мм; масса — ≤0,75 кг; материал корпуса — Алюминий; степень защиты — IP66 (с вентиляцией).
Питание и потреблениеНапряжение питания — 10–30 В DC; собственное потребление — 0,6 Вт (типично).
Интерфейсы и управлениеРазъёмы — ВЧ — 7/16 DIN (порты антенны и фидера); AISG — 8-конт. по IEC 60130-9.
Условия работыРабочая температура — −40…+70 °C.
Ключевые особенности
✓
Полоса 690–2700 МГцВсе рабочие частоты объекта должны укладываться в полосу BT-716 с запасом по краям.
✓
КСВН ≤1,2Согласование BT-716 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
✓
Интермодуляция ≤−155 дБнВажно, когда через BT-716 идут несколько мощных несущих разных операторов.
Как читать характеристики
ИнтермодуляцияИнтермодуляция BT-716 — ≤−155 дБн: уровень продуктов смешения относительно несущей; чем ниже, тем меньше помех создаёт сам усилитель.
ПотреблениеПотребление BT-716 — 0,6 Вт (типично); по нему подбирают источник питания и резерв.
КСВН ≤1,2Для BT-716 при КСВН 1,2 обратно в тракт отражается не более 0,8 % мощности.
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 690–2700 МГц |
| КСВН портов BTS и антенна | ≤1,2 |
| Вносимые потери (BTS → антенна) | ≤0,15 дБ |
| Интермодуляция PIM3 (2 × 20 Вт) | ≤−155 дБн |
| Пиковая мощность | 1600 Вт |
| Частота модемной несущей AISG | 2,176 МГц |
| Пропуск AISG | Да |
| Ток по постоянному току (пропуск) | 2,5 А |
| Напряжение питания | 10–30 В DC |
| Собственное потребление | 0,6 Вт (типично) |
| Грозозащита портов фидера и антенны (8/20 мкс) | 8 кА |
| Грозозащита порта DC/RCU (8/20 мкс) | 3 кА |
| Наработка на отказ (MTBF) | более 500 000 ч |
| Исполнение BT-716-112 | антенна — вилка, фидер — вилка, AISG — розетка |
| Исполнение BT-716-122 | антенна — вилка, фидер — розетка, AISG — розетка |
| Исполнение BT-716-222 | антенна — розетка, фидер — розетка, AISG — розетка |
| Исполнение BT-716-212 | антенна — розетка, фидер — вилка, AISG — розетка |
| Исполнение BT-716-221 | антенна — розетка, фидер — розетка, AISG — вилка |
| Исполнение BT-716-211 | антенна — розетка, фидер — вилка, AISG — вилка |
| Исполнение BT-716-111 | антенна — вилка, фидер — вилка, AISG — вилка |
| Исполнение BT-716-121 | антенна — вилка, фидер — розетка, AISG — вилка |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | ВЧ — 7/16 DIN (порты антенны и фидера); AISG — 8-конт. по IEC 60130-9 |
| Размеры (В × Г × Ш) | 160 × 75 × 43 мм |
| Масса | ≤0,75 кг |
| Материал корпуса | Алюминий |
| Цвет | Светло-серый |
| Степень защиты | IP66 (с вентиляцией) |
| Рабочая температура | −40…+70 °C |
| Условия эксплуатации / транспортирования / хранения | ETSI EN 300 019-1-4 / -1-2 / -1-1 |
Исполнения под заказ. Параметры, которых нет в таблицах, другие разъёмы, длины выводов и комплектацию уточните у инженеров KADAMM: пришлите частоты, мощность и условия установки — подберём исполнение и подготовим спецификацию.
Поддерживаемые диапазоны 3GPP
B28 / n28B20 / n20B5 / n5B8 / n8B3 / n3B1 / n1B40 / n40B7 / n7B38 / n38B41 / n41
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B28 / n28 | 703–748 | 758–803 | FDD | LTE 700 |
| B20 / n20 | 832–862 | 791–821 | FDD | LTE 800 |
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
| B40 / n40 | 2300–2400 | та же полоса | TDD | LTE TDD 2300 |
| B7 / n7 | 2500–2570 | 2620–2690 | FDD | LTE 2600 FDD |
| B38 / n38 | 2570–2620 | та же полоса | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 | та же полоса | TDD | LTE и NR TDD 2600 |
Стандарты
- AISG 2.0 и 3GPP — документ, на который ссылается техническое описание BT-716.
- IEC 60130-9 — документ, на который ссылается техническое описание BT-716.
- IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение ≤−155 дБн для BT-716.
- ETSI EN 300 019-1-1, -1-2, -1-4 — условия хранения, транспортировки и работы оборудования.
Применение
Блоки RET применяют на секторных антеннах базовых станций для дистанционной настройки наклона при оптимизации сети.
Сети и службы в полосах BT-716:
LTE 700LTE 800GSM-900 и LTE 900нелицензируемый диапазон 868 МГцL-диапазон 1,5 ГГцGPS L1, ГЛОНАСС L1 и BeiDou B1GSM и LTE 1800UMTS и LTE 2100LTE 2300 (TDD)Wi-Fi 2,4 ГГцLTE 2600
Перед заказом KADAMM BT-716 сверьте с проектом:
- Частоты оборудования — внутри 690–2700 МГц
- Разъёмы — ВЧ — 7/16 DIN (порты антенны и фидера); AISG — 8-конт. по IEC 60130-9
- Климат площадки — в пределах −40…+70 °C
Как подобрать антенну под объект
СовместимостьТип блока и протокол должны подходить к антенне и базовой станции.
Монтаж и подключение
- Разъёмы — ВЧ — 7/16 DIN (порты антенны и фидера); AISG — 8-конт. по IEC 60130-9.
- После затяжки соединения BT-716 на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
- Корпус и крепление BT-716 включают в контур заземления и молниезащиты опоры по проекту; грозозащита портов фидера и антенны (8/20 мкс) — 8 кА.
Комплект поставки
В комплекте:
- Тройник BT-716 в выбранном исполнении разъёмов. Кабели
- Крепёж и защитные колпачки — по заказу; комплектность уточняйте у менеджера
Документация и поставка
Документы
Техописание и каталог
Техническое описание BT-716 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM BT-716 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора BT-716 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM

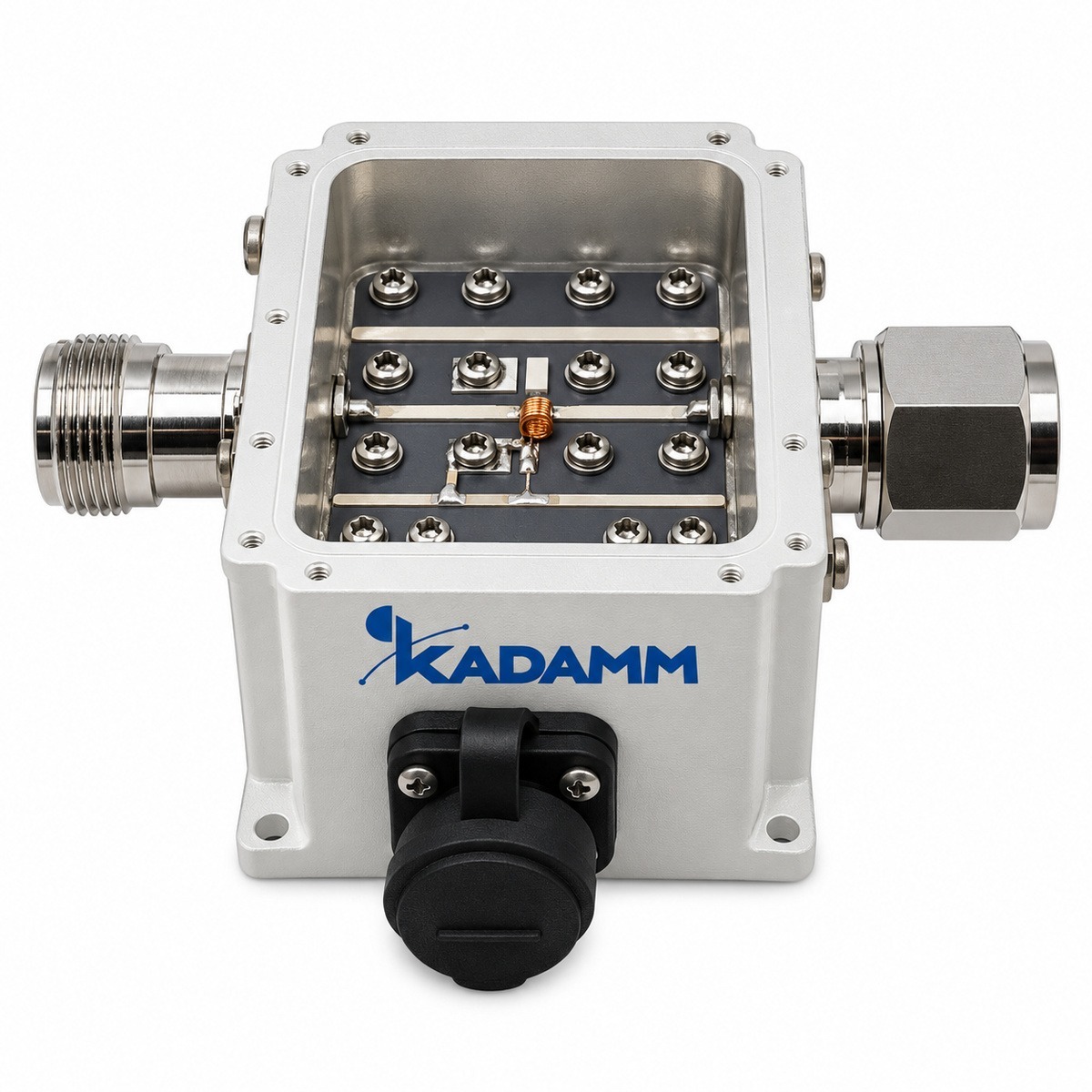

| Параметр | KADAMM BT-716 | KADAMM ИП-К |
|---|---|---|
