Антенны видеоканала и управления БПЛА.
Что представляет собой антенна

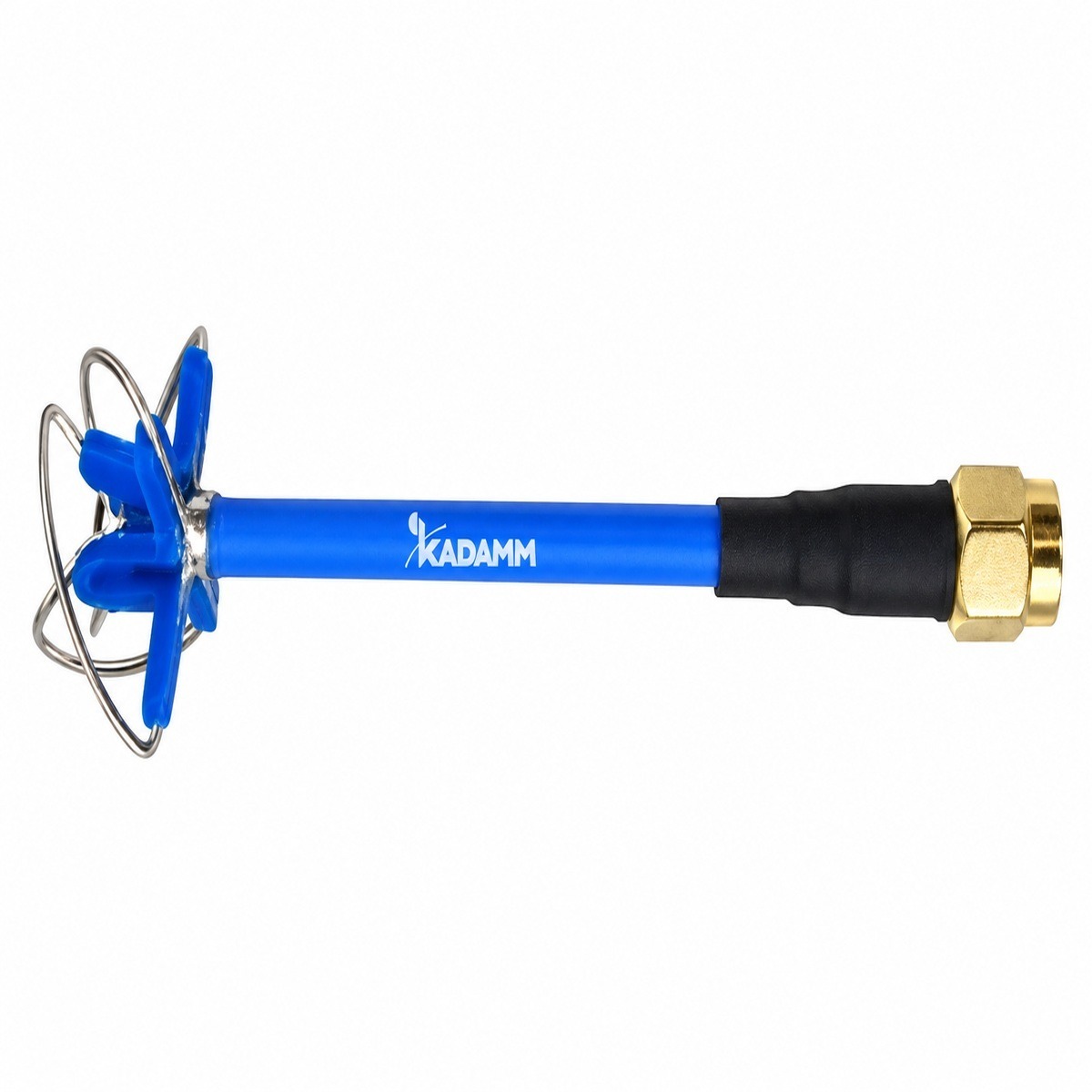

KADAMM AUV — антенны видеоканала и управления БПЛА. Это антенны радиолинии «борт — земля»: по ней с аппарата идёт видео (FPV), а с наземной станции — команды управления. На борту ставят всенаправленную антенну, чтобы связь не пропадала при разворотах и кренах; на земле — всенаправленную для ближней зоны или направленную, которую наводят на аппарат, когда нужна дальность.
Исполнения серии рассчитаны на полосы 915 МГц, 1100–1300 МГц, 1200–1300 МГц, 2400–2500 МГц, 3000–3500 МГц, 5150–5850 МГц — исполнение выбирают по частоте видеопередатчика или приёмника управления. Полоса около 1,2 ГГц соседствует с L-диапазоном спутниковой навигации, поэтому передатчик видеоканала и антенну ГНСС на борту разносят как можно дальше.
Диаграмма: всенаправленные по документации — KADAMM AUV-12-4, KADAMM AUV-58-3, KADAMM AUV-58-3B, KADAMM AUV-58-3C, KADAMM AUV-58-3R; направленное исполнение — KADAMM AUV-24-6 с усилением 6,0 ± 0,5 дБи. У остальных исполнений тип диаграммы в документации не указан — уточняйте у менеджера или смотрите диаграммы на этой странице.
Поляризация всех исполнений линейная (у KADAMM AUV-12-4, KADAMM AUV-24-6, KADAMM AUV-58-3, KADAMM AUV-58-3B, KADAMM AUV-58-3C в документации указано «вертикальная и горизонтальная»); антенн круговой поляризации в серии нет. Поляризация антенн на борту и на земле должна совпадать: линейная антенна в паре с круговой теряет около 3 дБ.
Разъёмы: SMA — KADAMM AUV-12-4, KADAMM AUV-24-6, KADAMM AUV-58-3, KADAMM AUV-58-3B, KADAMM AUV-58-3C, KADAMM AUV-12-3Y, KADAMM AUV-33-4Y, KADAMM AUV-58-2, KADAMM AUV-58-4.5L, KADAMM AUV-58-4.5L-2; RP-SMA — KADAMM AUV-58-3R; IPEX-1 (U.FL) — KADAMM AUV-24-1.5Y, KADAMM AUV-24-2.5Y, KADAMM AUV-24-3Y, KADAMM AUV-915-3Y; TNC — KADAMM AUV-58-3G. Исполнения с IPEX-1 (U.FL) рассчитаны на подключение прямо к плате видеопередатчика или приёмника.
Допустимая мощность передатчика — 50 Вт; у KADAMM AUV-58-3R в документации не указана — уточняйте у менеджера.
Чем отличается от похожих моделей KADAMM
- Полосы 915, 1100–1300, 2400–2500, 3000–3500 и 5150–5850 МГц, у AR-2458-3 — 2400–2500 и 5725–5850 МГц
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
- Полосы 915, 1100–1300, 2400–2500, 3000–3500 и 5150–5850 МГц, у AR-58-3 — 4900–5825 МГц
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
- Полосы 915, 1100–1300, 2400–2500, 3000–3500 и 5150–5850 МГц, у AR-24 — 2400–2500 МГц
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
Конструкция и материалы
Фото исполнений

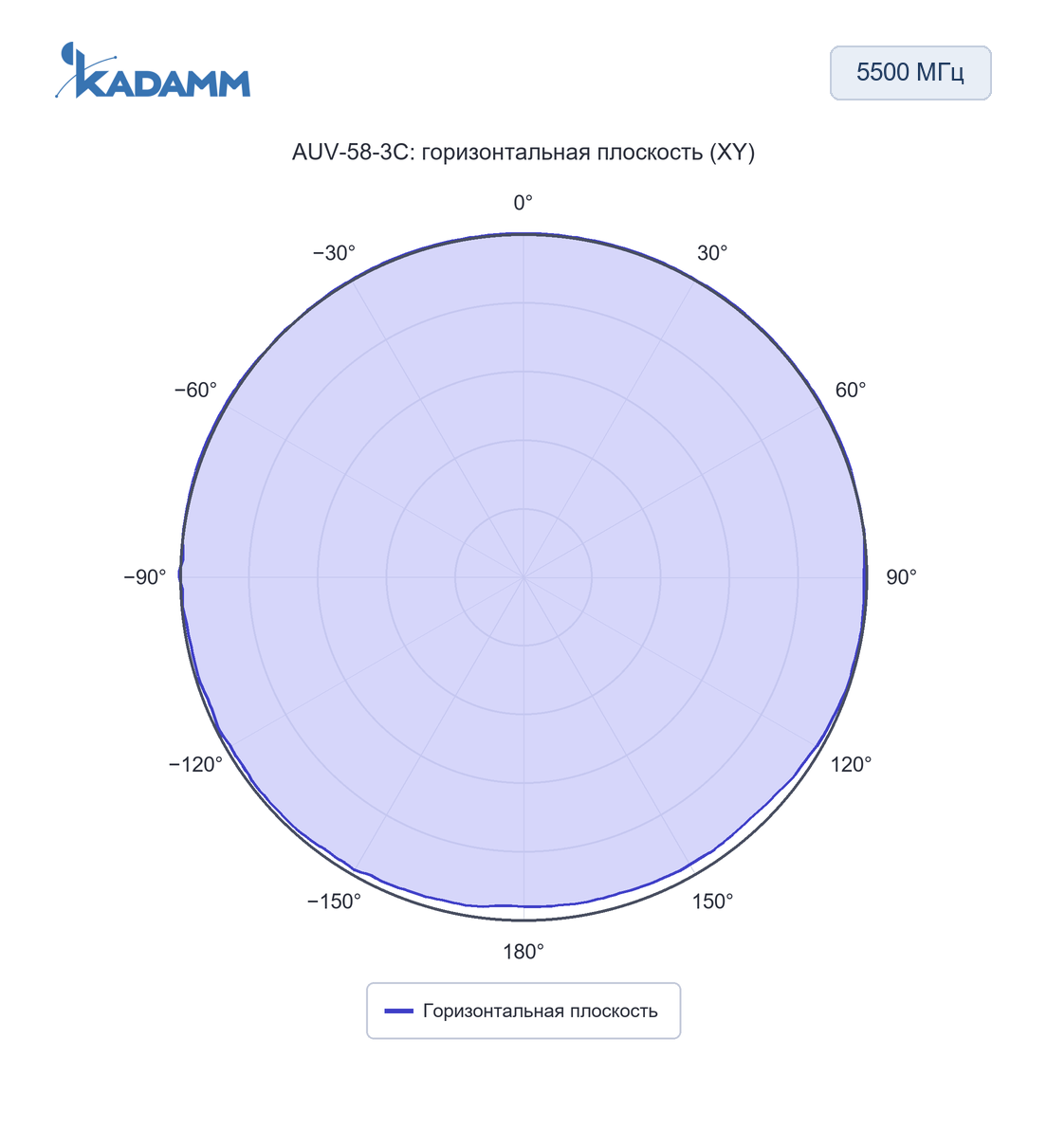

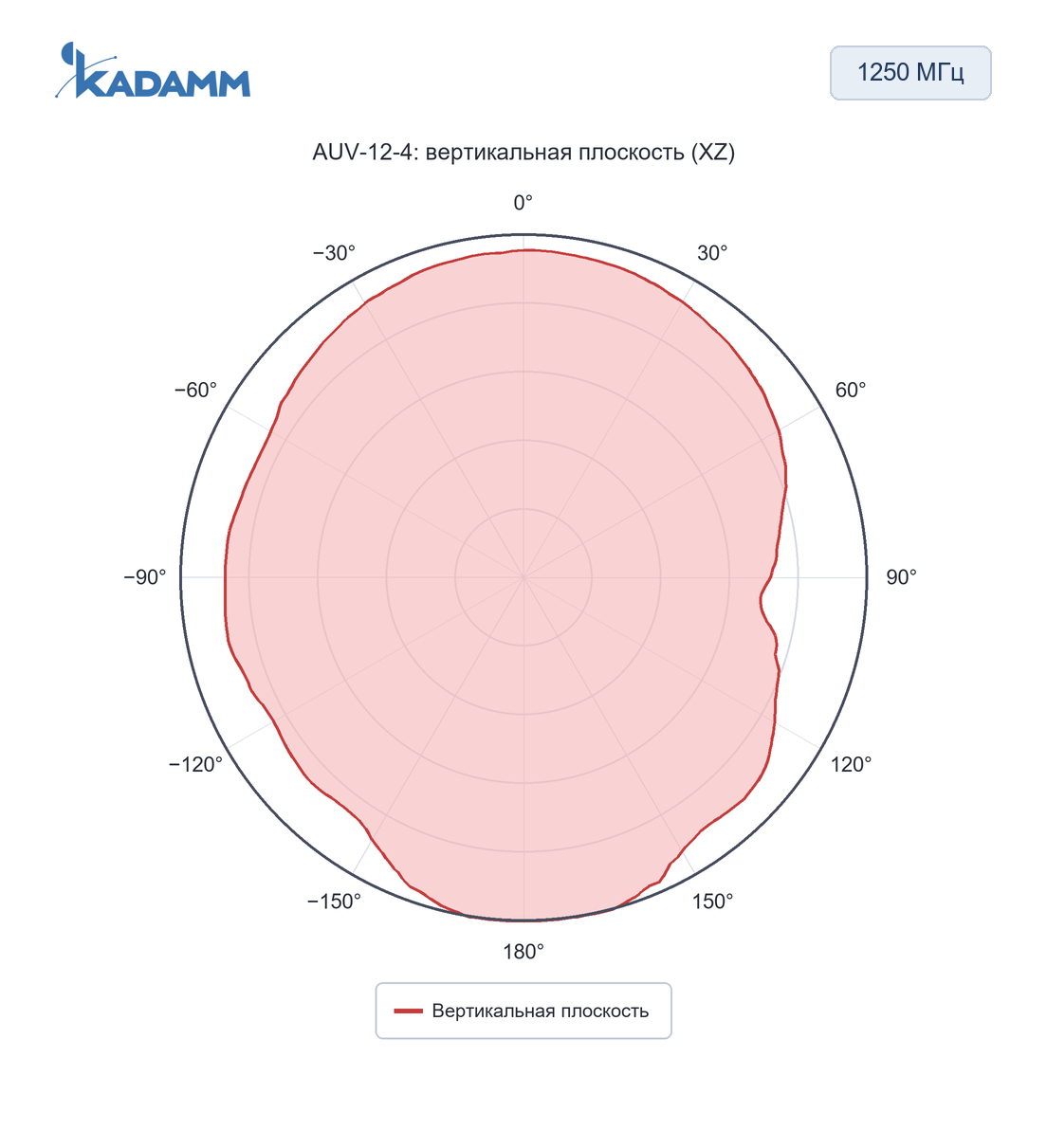

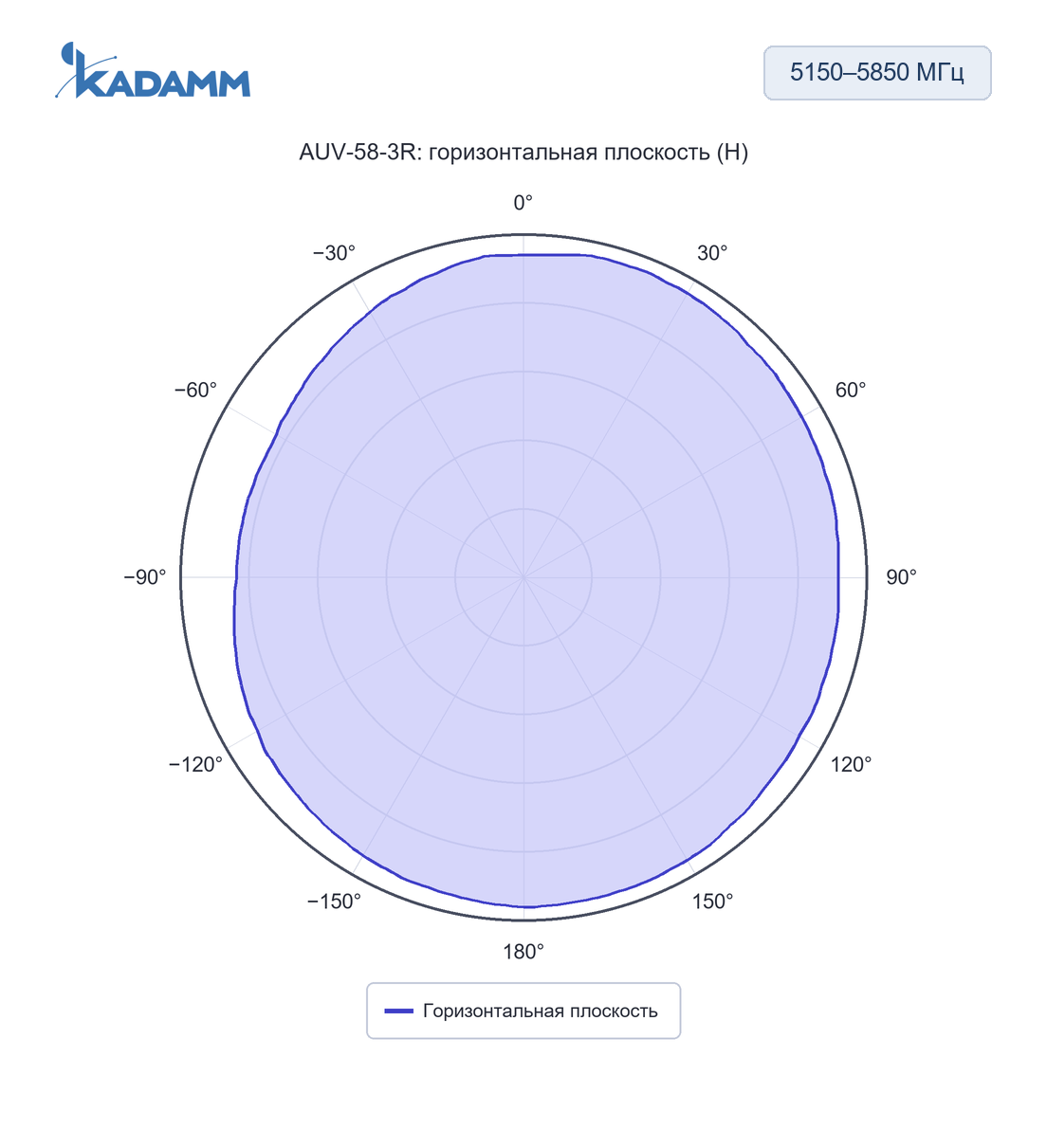

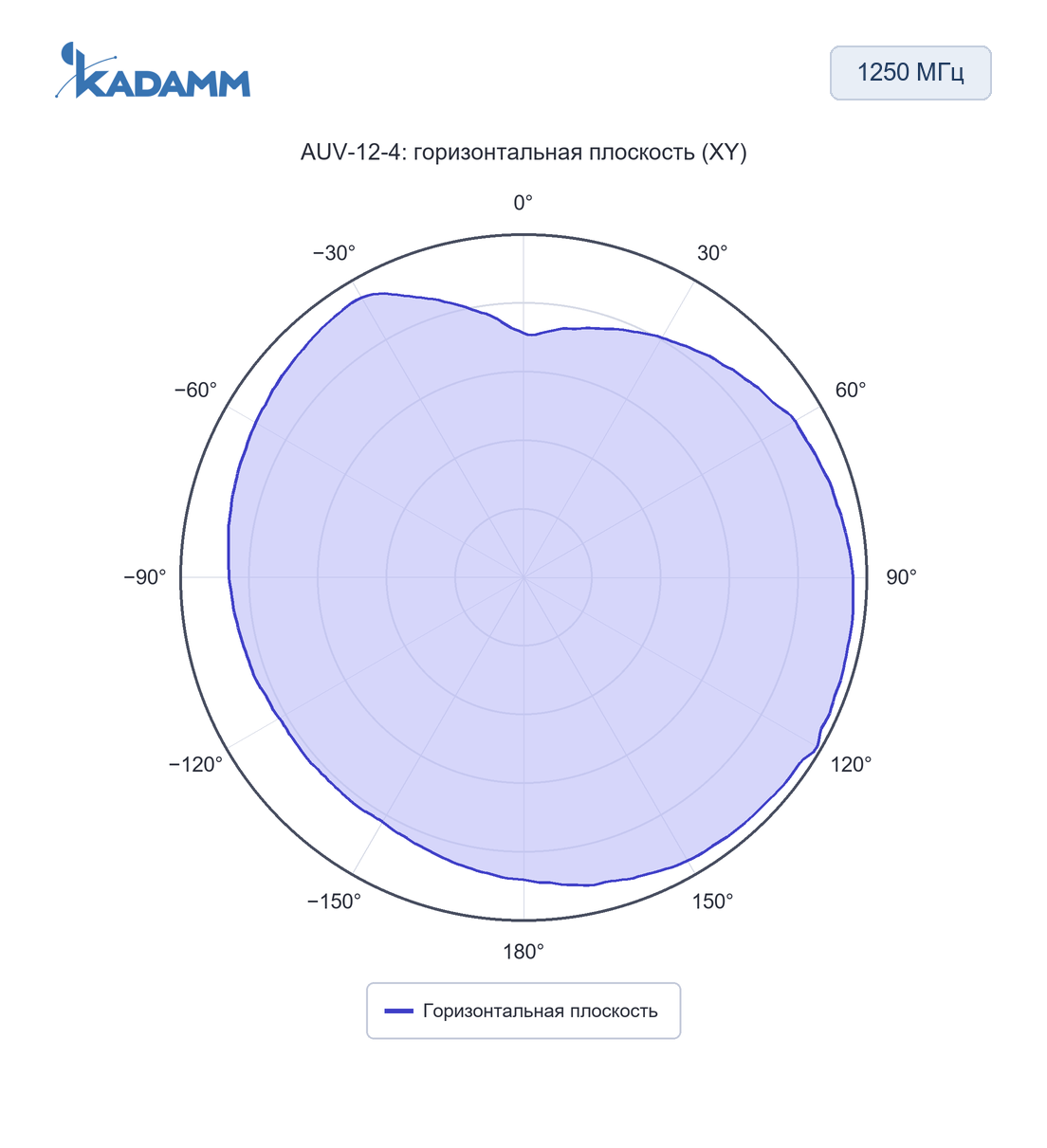

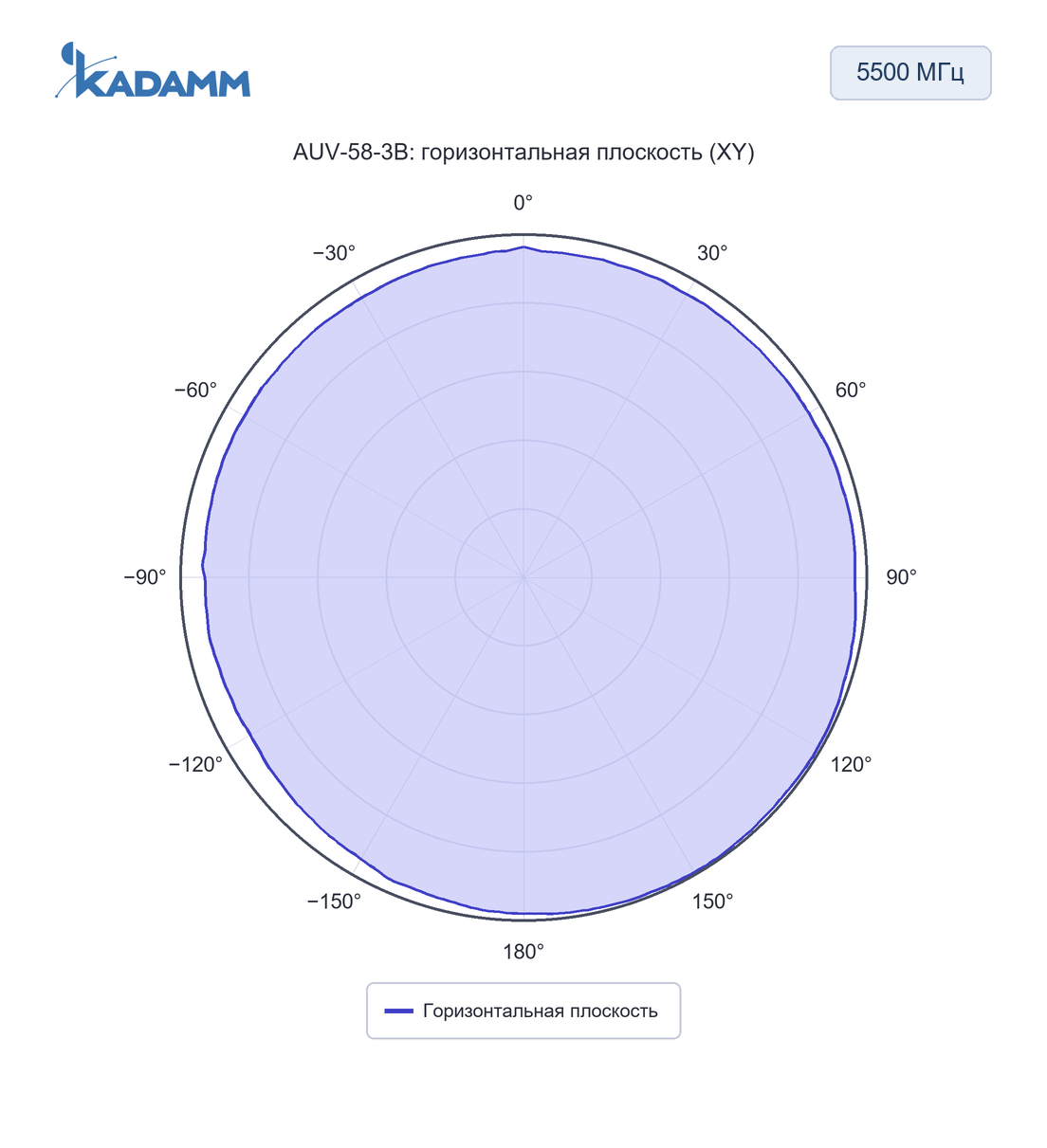

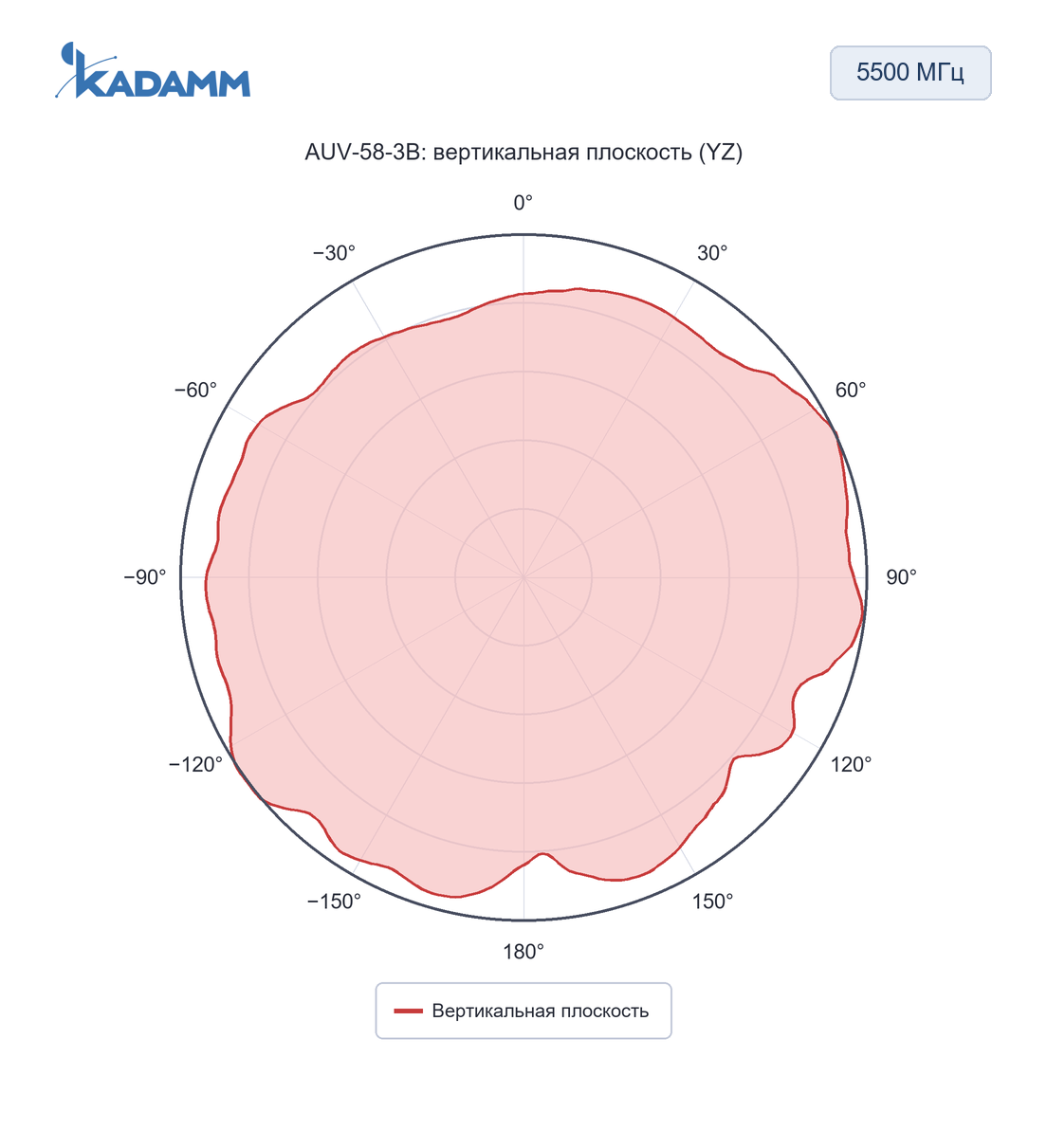

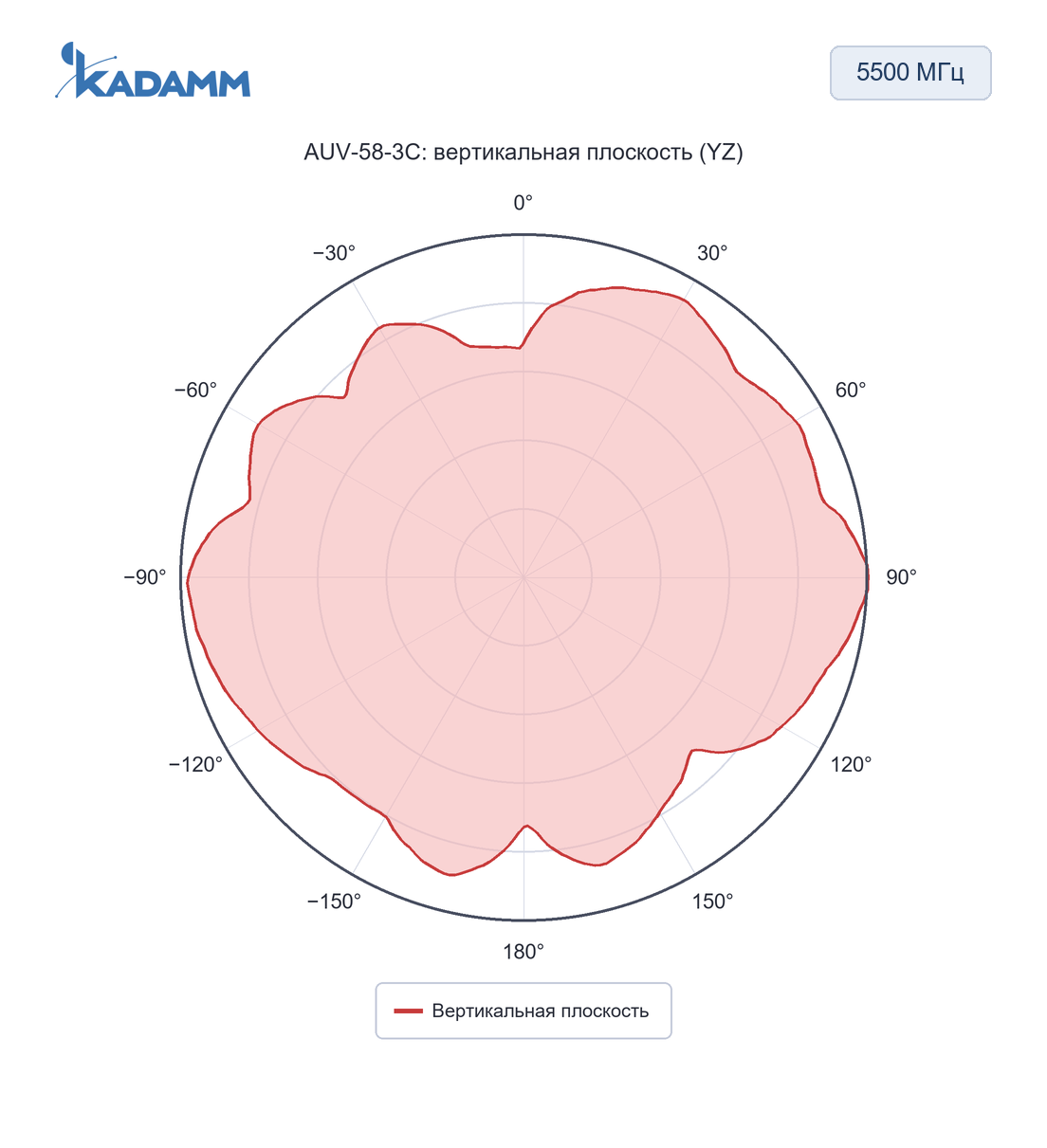

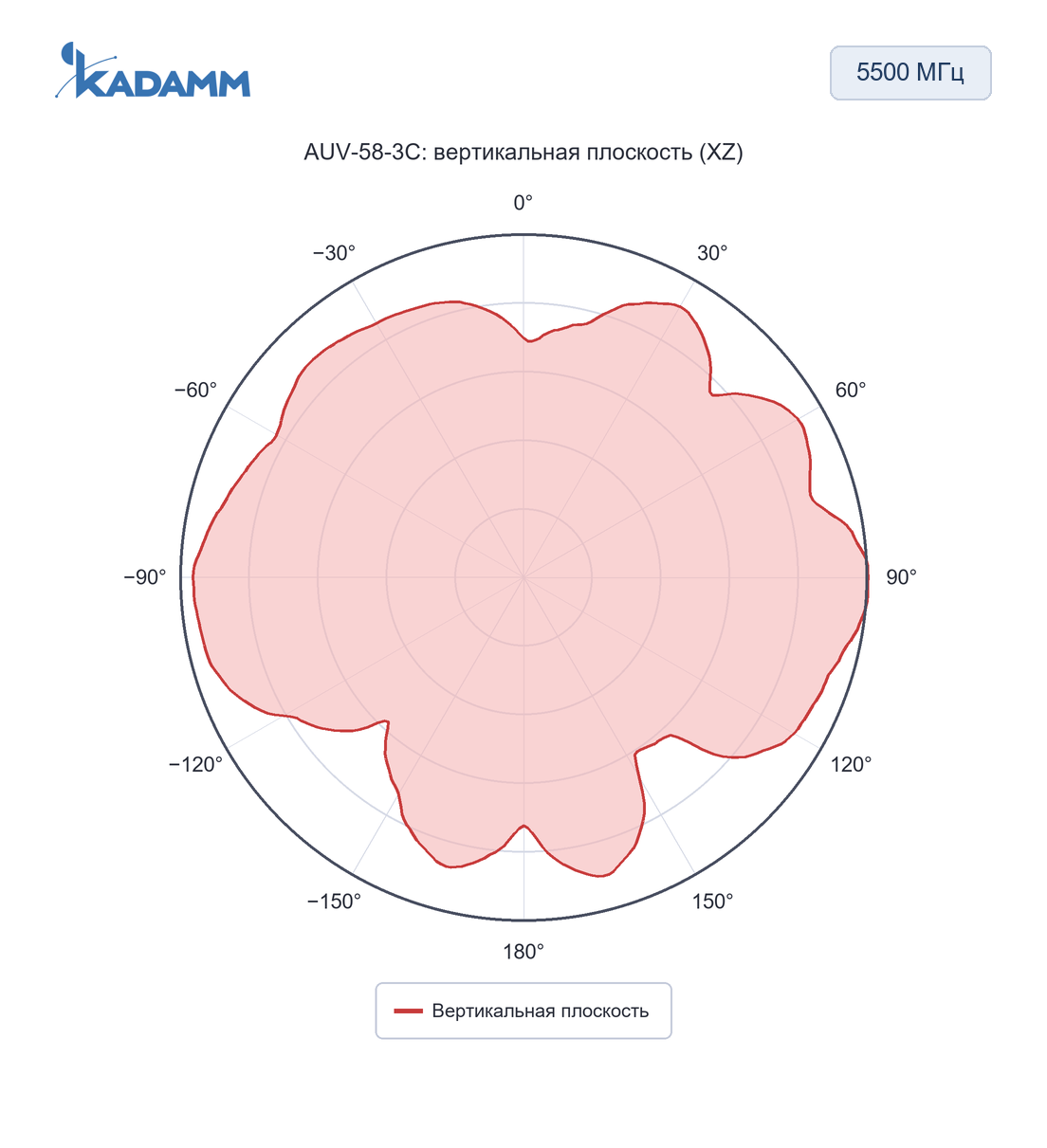

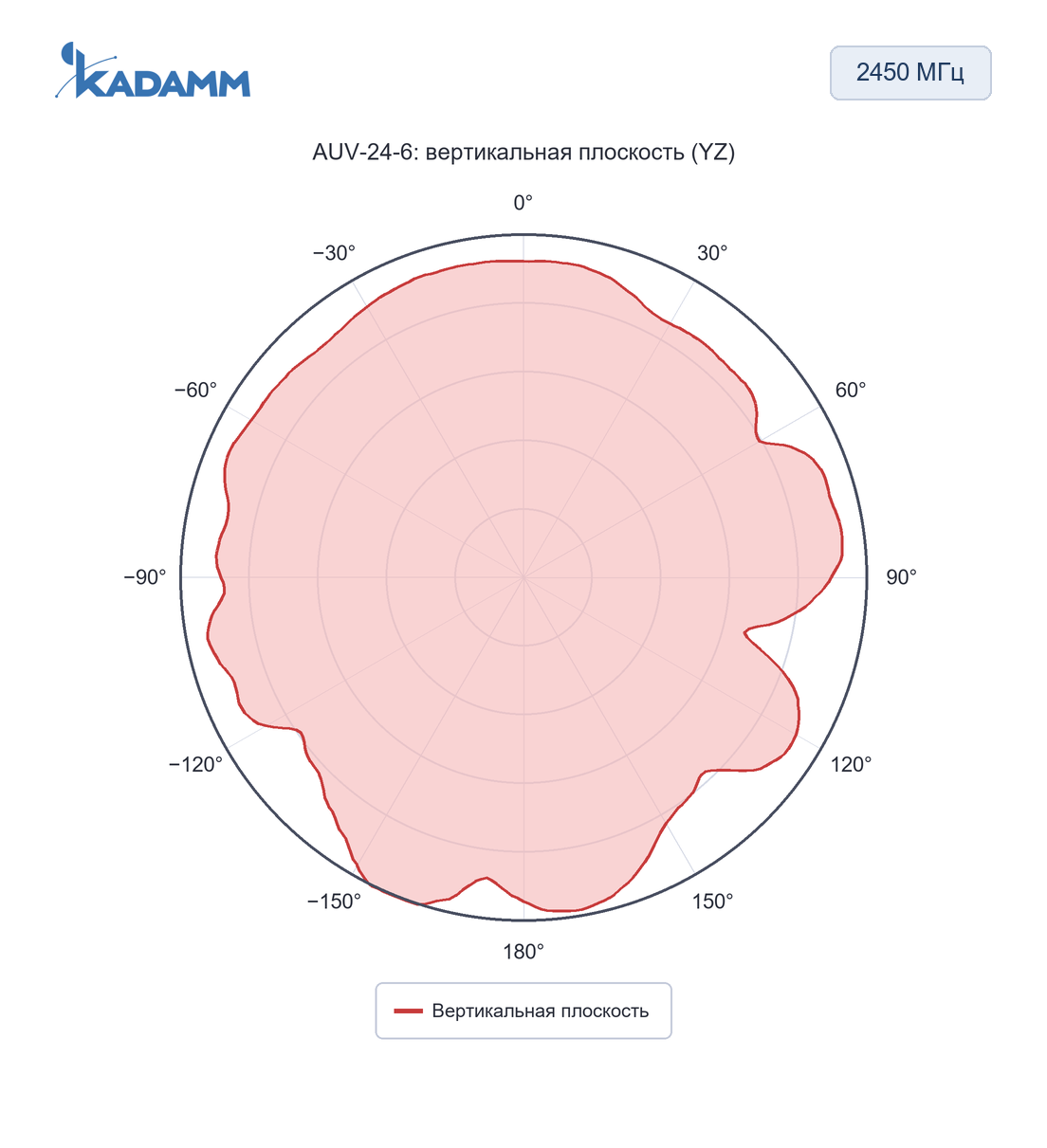

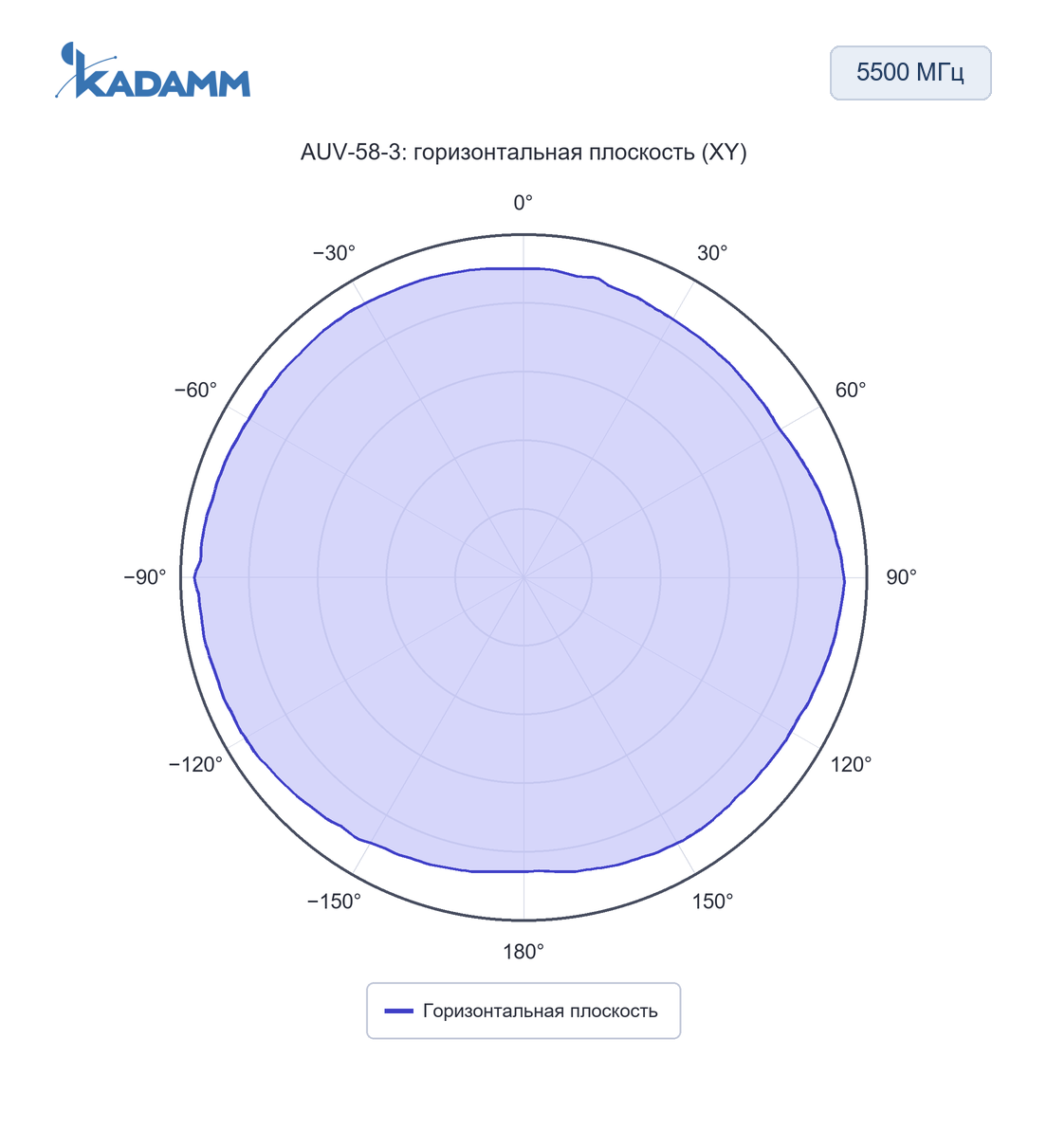

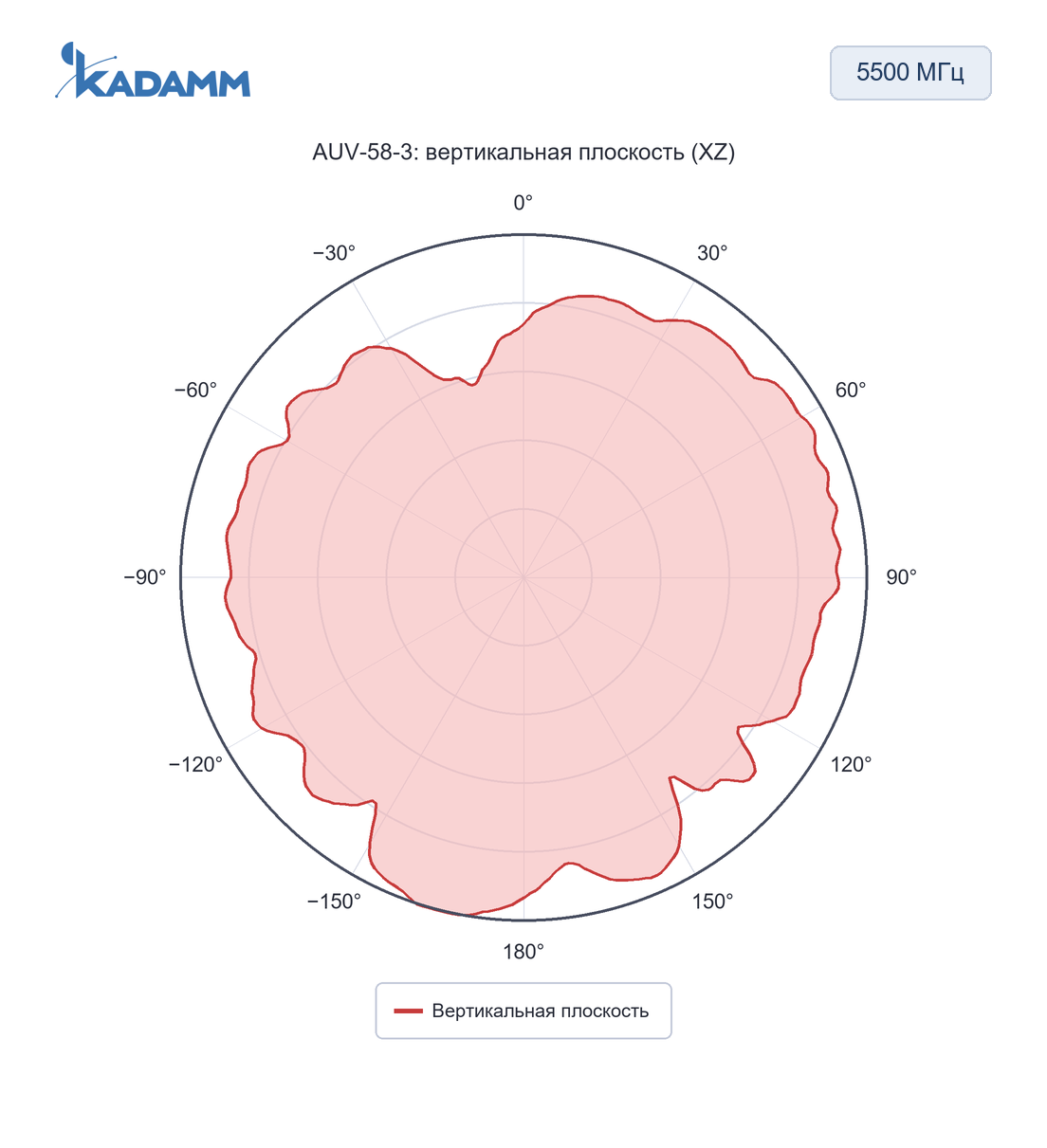

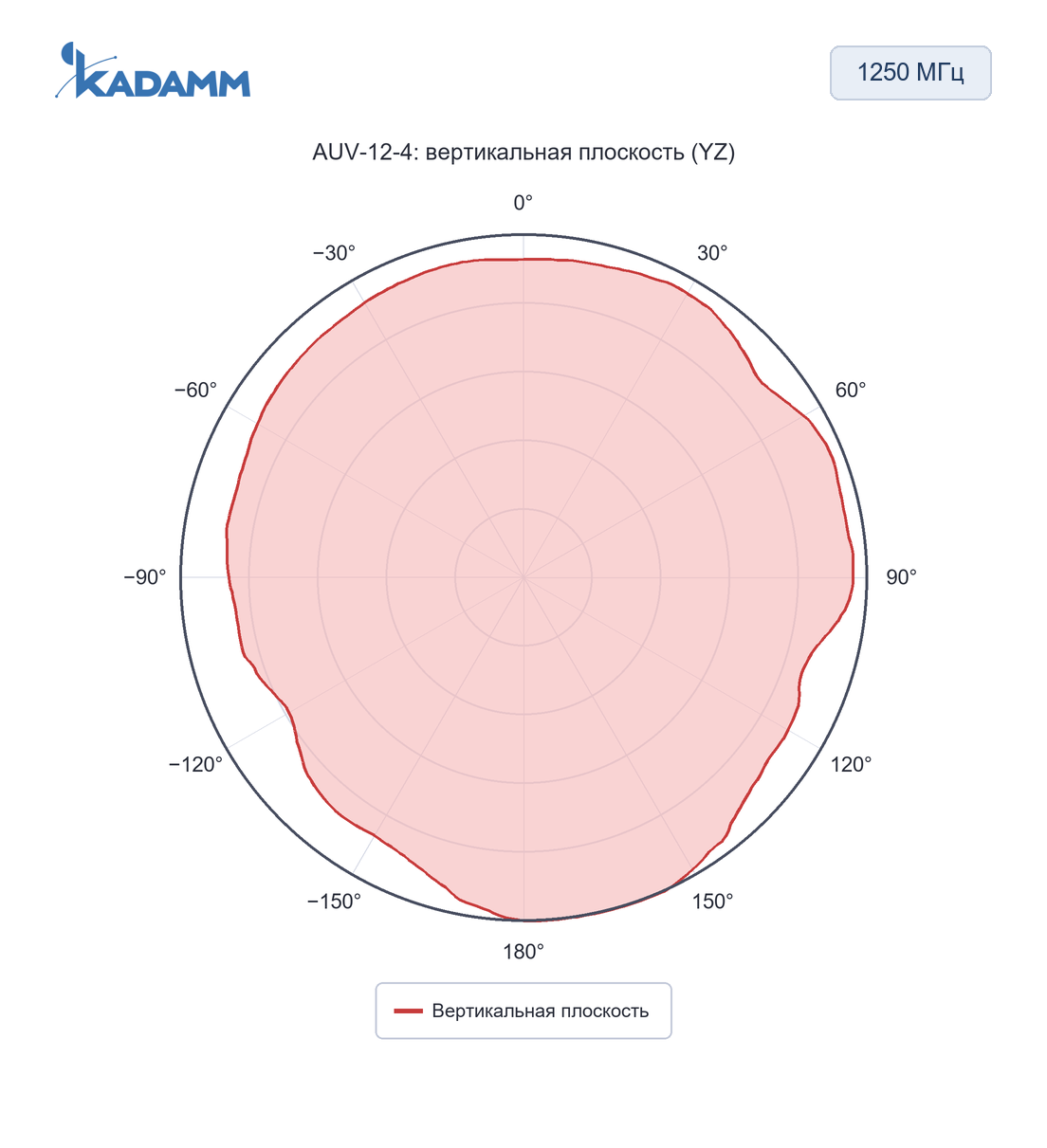

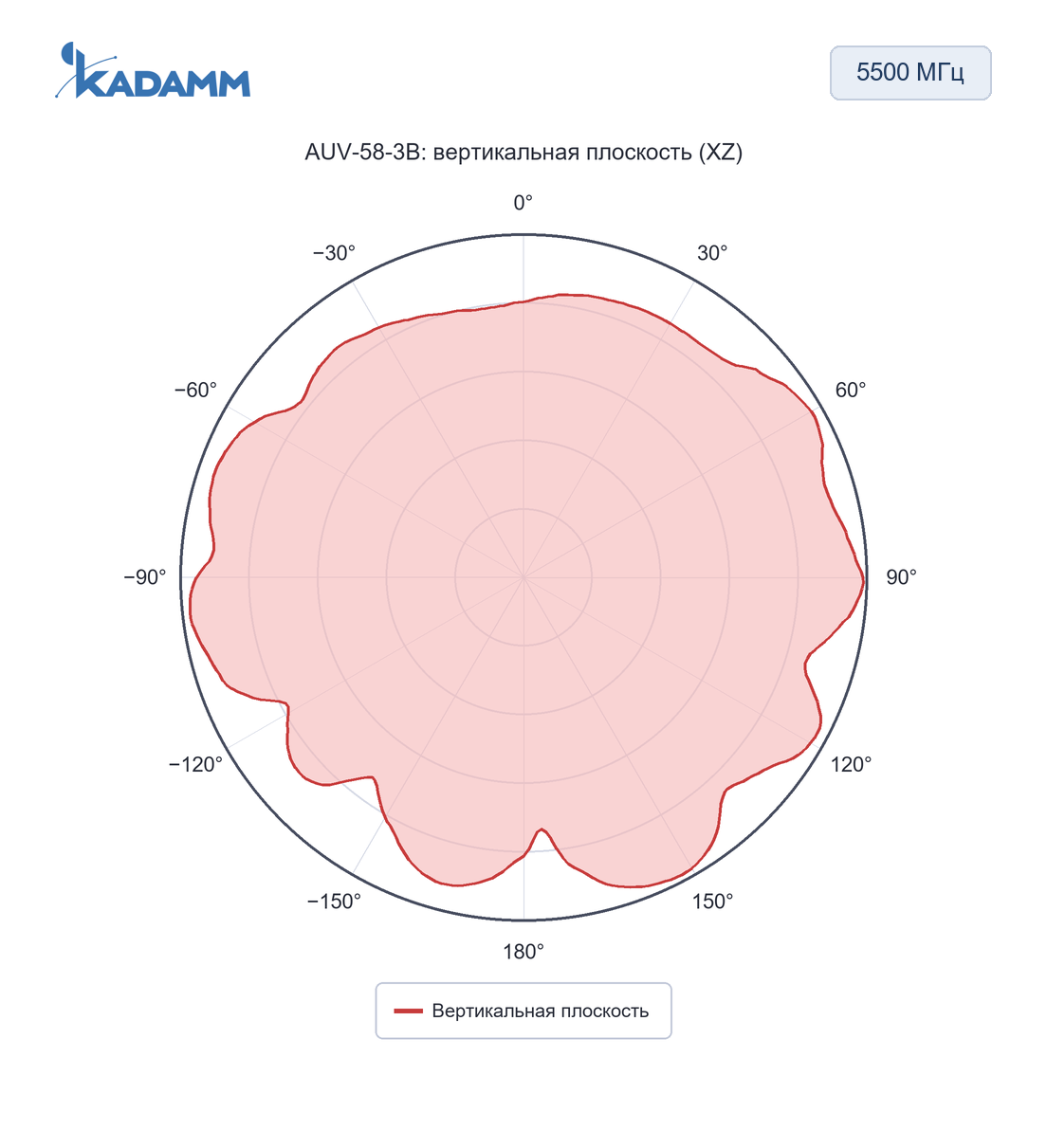

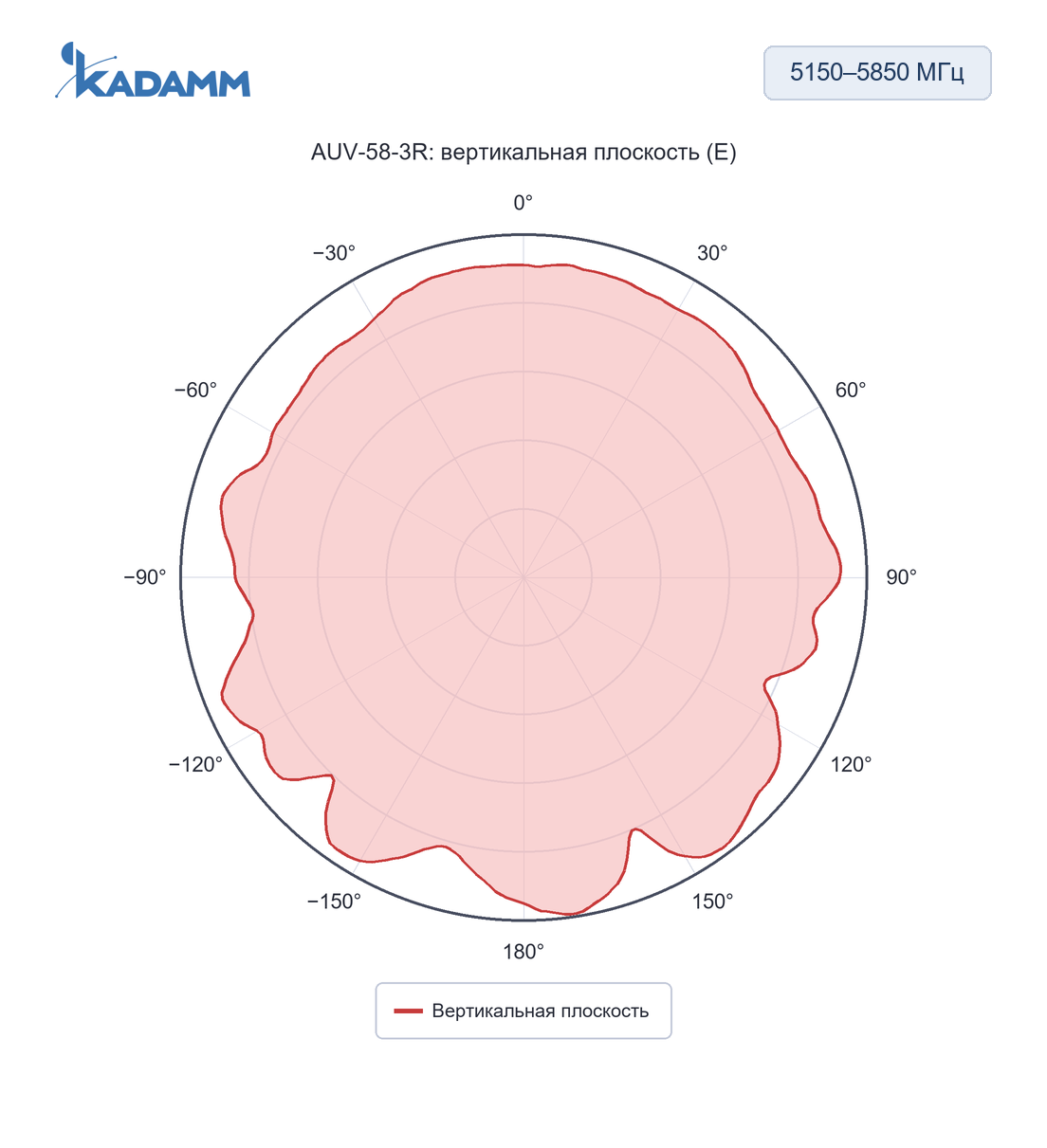

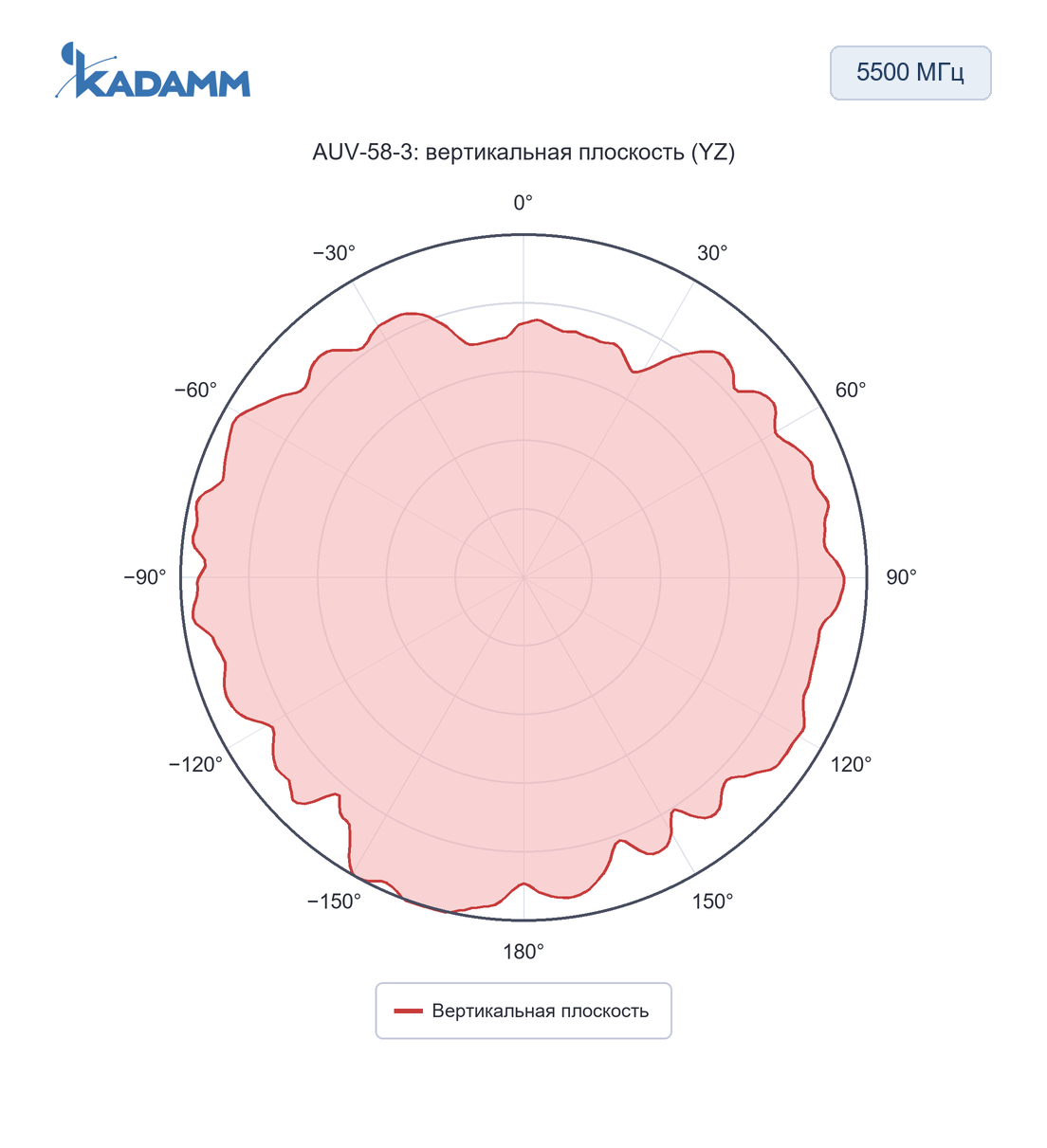

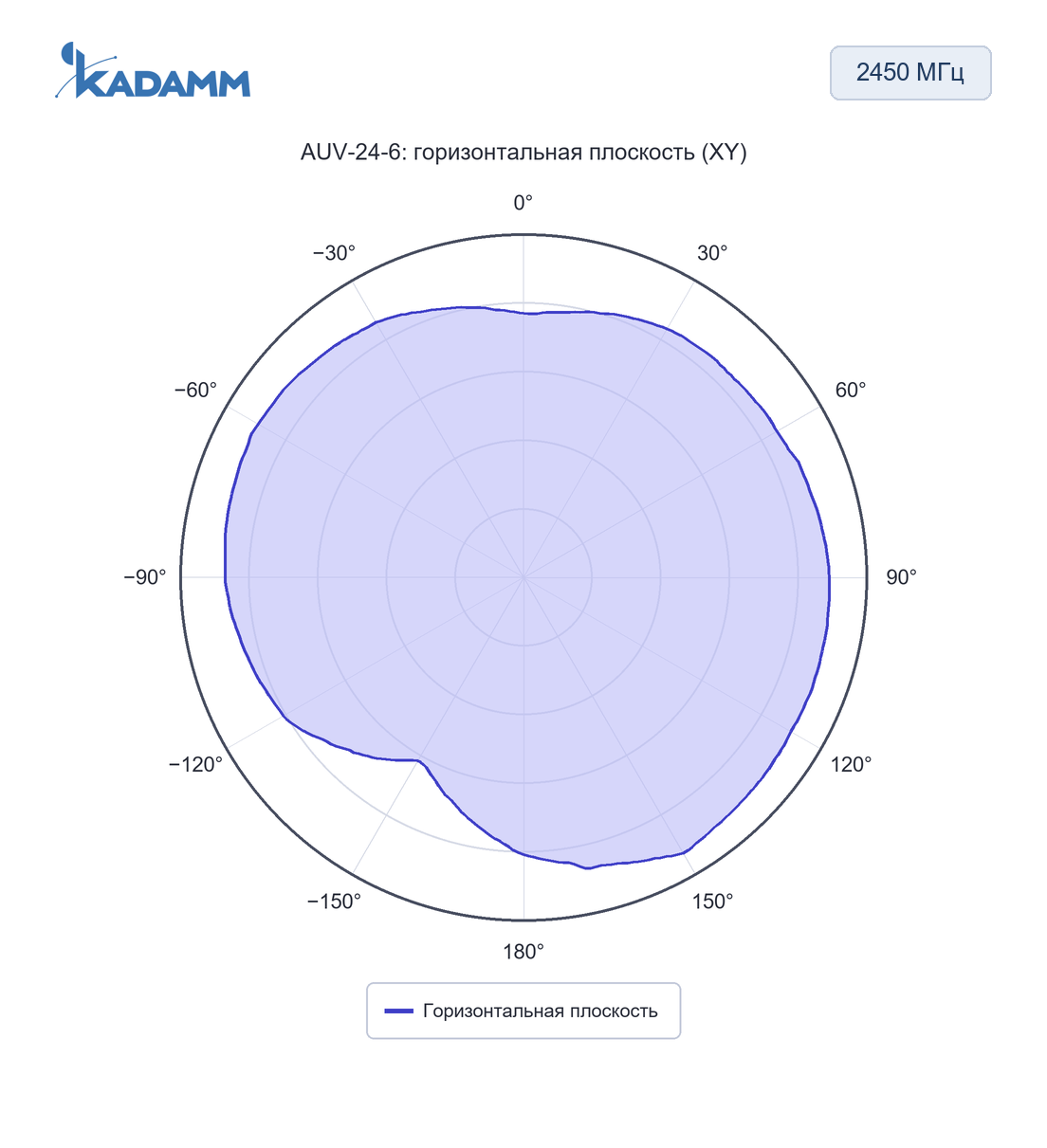

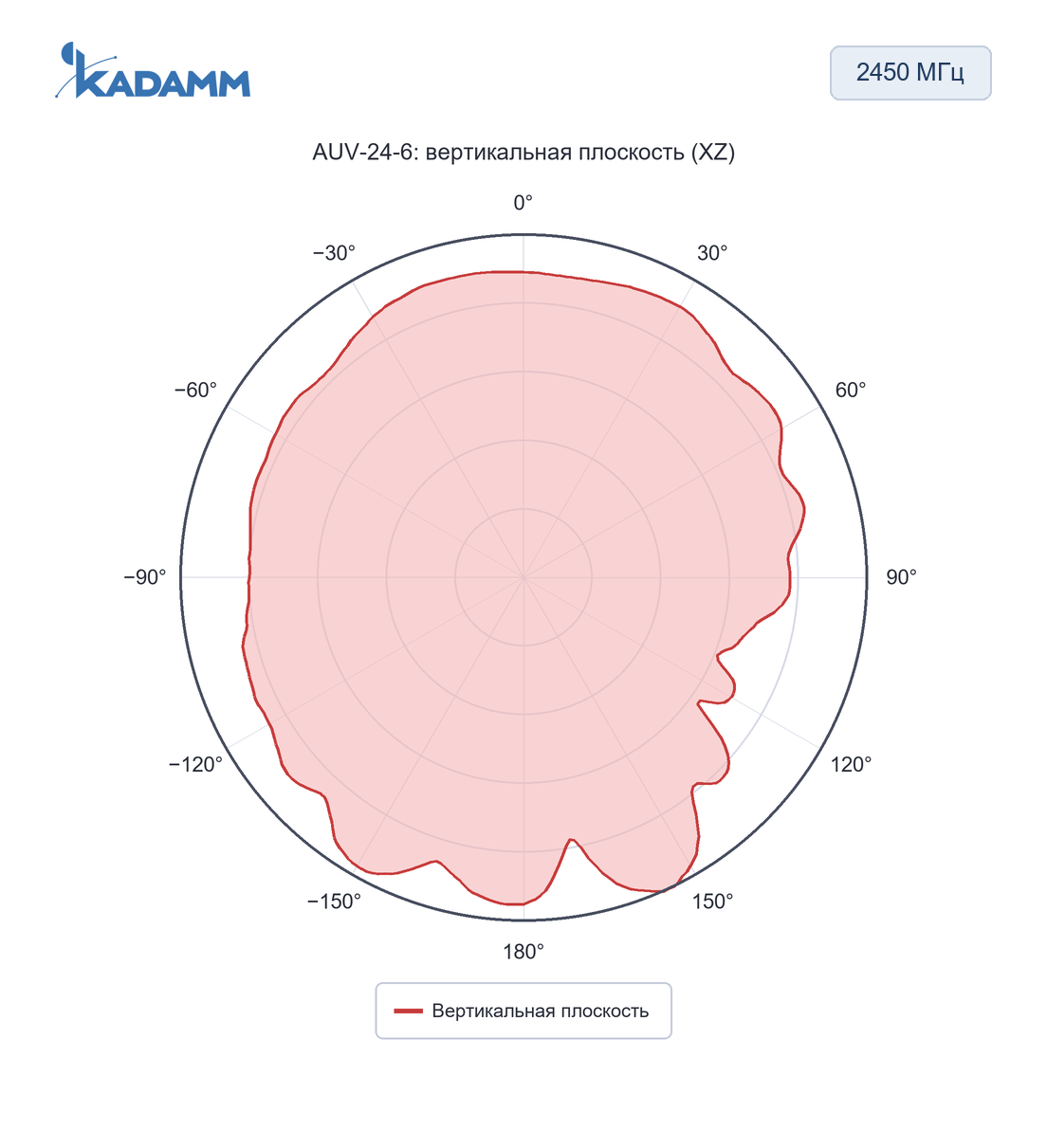

Диаграммы направленности
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу AUV с запасом по краям.
Значение AUV по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Согласование AUV с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазоны серии | по исполнению (см. таблицу «Исполнения») |
| Волновое сопротивление | 50 Ом |
| Обратные потери | не хуже −9,2 дБ (у AUV-58-3R не хуже −8,0 дБ) |
| Усиление, КСВН, поляризация, мощность | по исполнению (см. таблицу «Исполнения») |
Механические характеристики
| Параметр | Значение |
|---|---|
| Форма излучателя | по исполнению (см. таблицу «Исполнения») |
| Кабель и разъём | по исполнению |
| Рабочая температура | −40…+85 °C; KADAMM AUV-12-3Y, KADAMM AUV-24-1.5Y, KADAMM AUV-24-2.5Y, KADAMM AUV-24-3Y, KADAMM AUV-33-4Y, KADAMM AUV-58-2, KADAMM AUV-58-3G, KADAMM AUV-58-4.5L, KADAMM AUV-58-4.5L-2, KADAMM AUV-915-3Y — −45…+85 °C |
| Температура хранения | −40…+85 °C |
Исполнения
| Артикул | Диапазон | Усиление | Диаграмма | Поляризация | КСВН | Мощность | Форма, размер | Кабель, разъём |
|---|---|---|---|---|---|---|---|---|

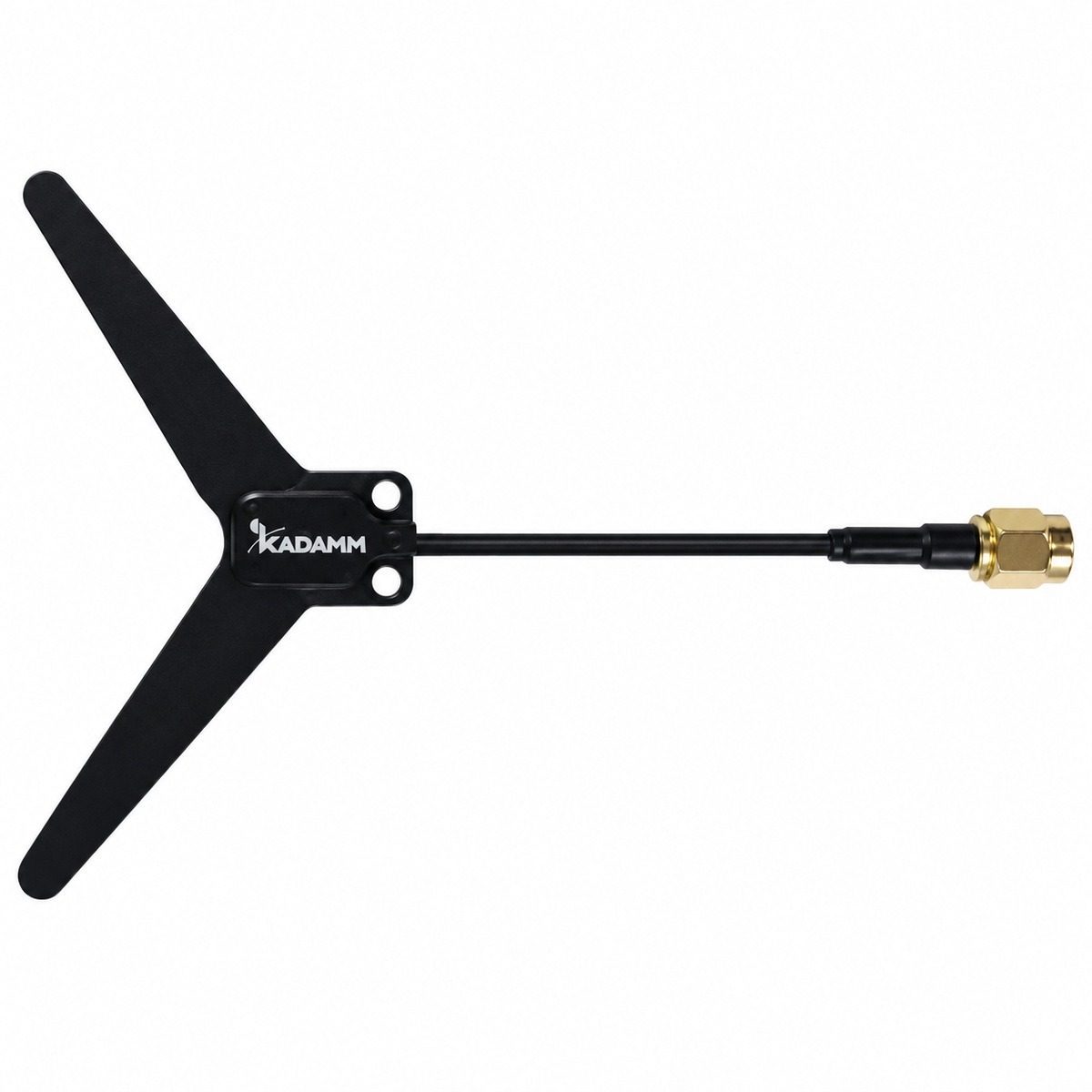

| KADAMM AUV-12-4 | 1200–1300 МГц | 4,0 ± 0,5 дБи | всенаправленная | вертикальная и горизонтальная | КСВН ≤2,0 | 50 Вт | V-образная, уточняйте у менеджера | RG086, 80 мм; SMA, вилка (штырь), позолоченный |

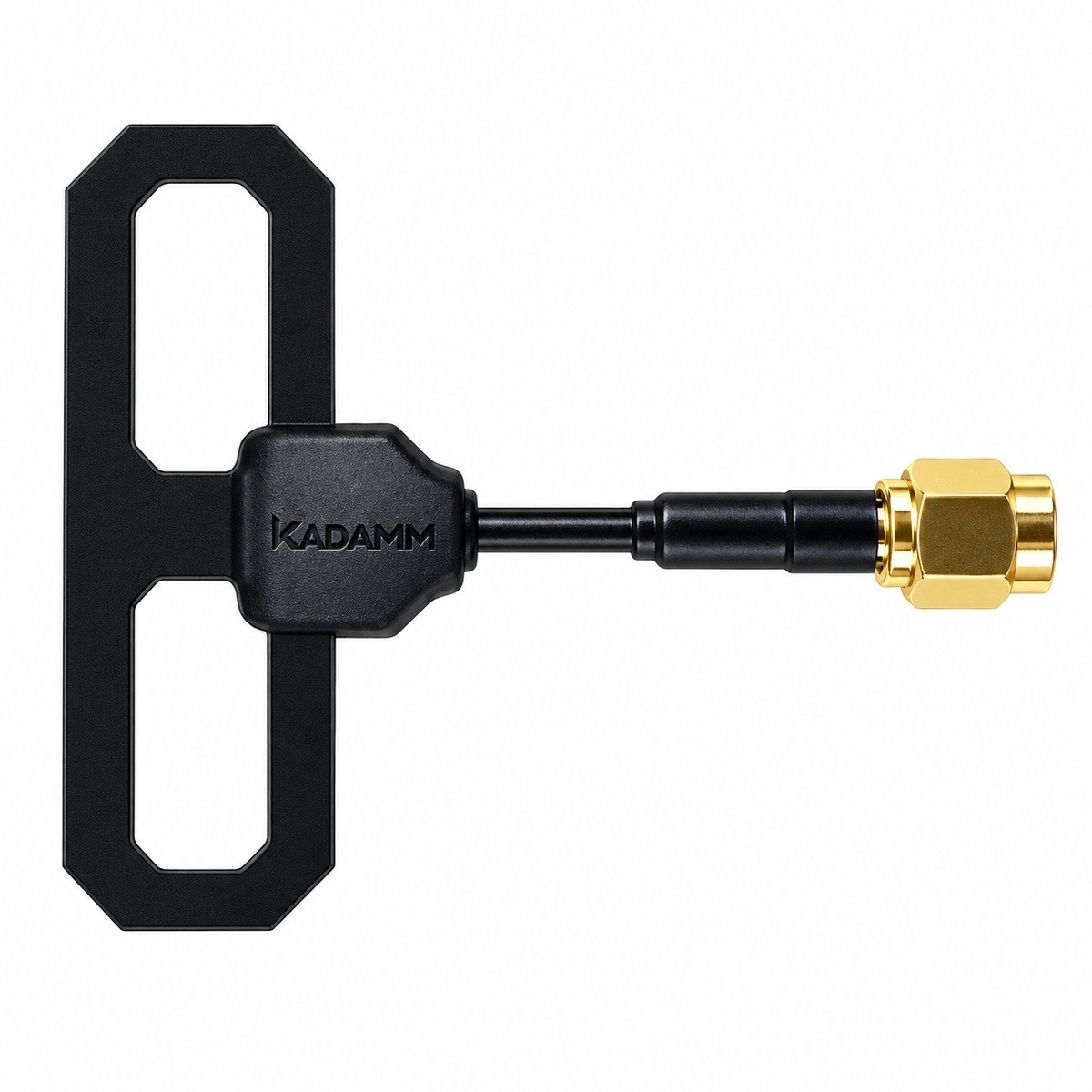

| KADAMM AUV-24-6 | 2400–2500 МГц | 6,0 ± 0,5 дБи | направленная | вертикальная и горизонтальная | КСВН ≤2,0 | 50 Вт | кольцевая, уточняйте у менеджера | RG086, 40 мм; SMA, вилка (штырь), позолоченный |

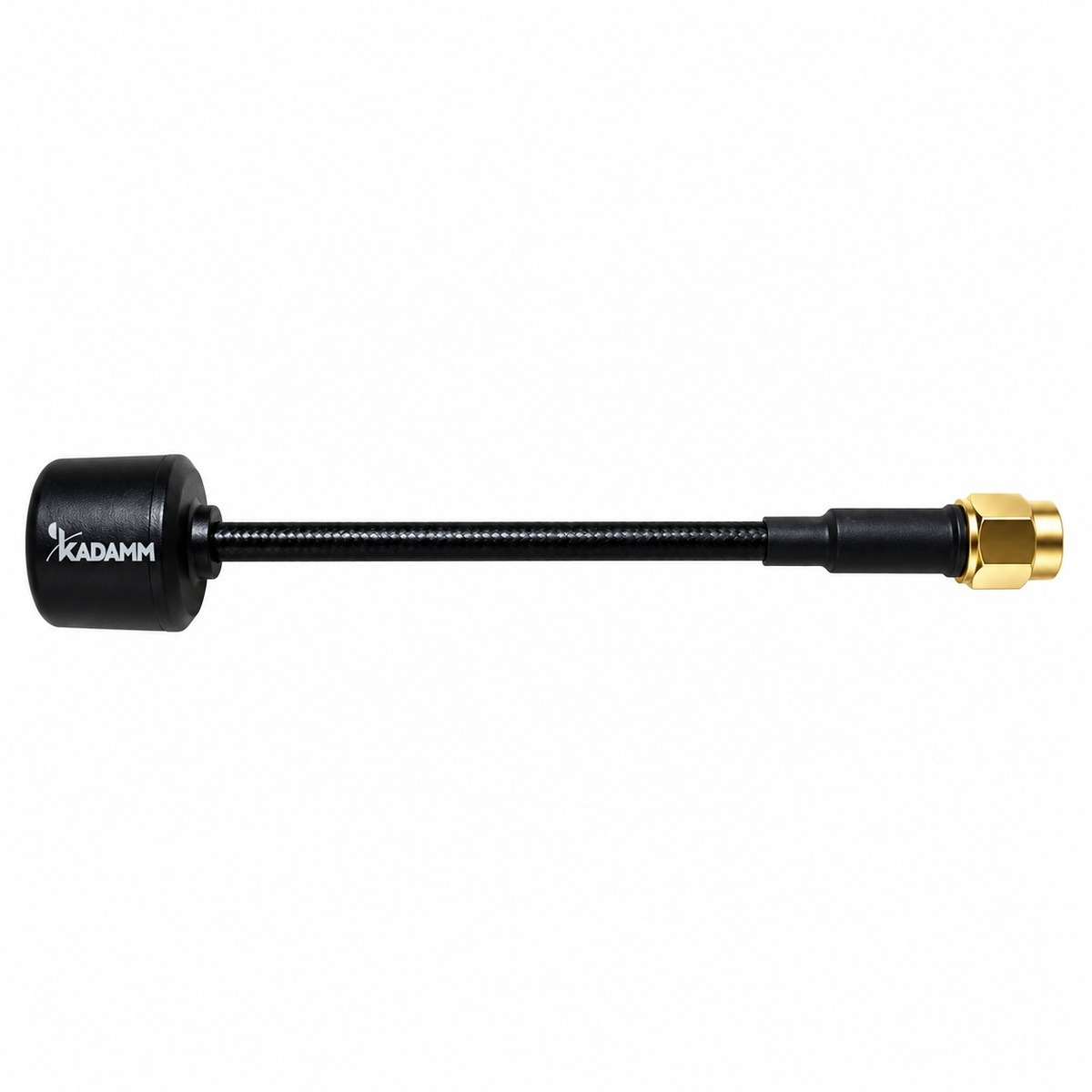

| KADAMM AUV-58-3 | 5150–5850 МГц | 3,0 ± 0,5 дБи | всенаправленная | вертикальная и горизонтальная | КСВН ≤2,0 | 50 Вт | «грибок», Ø17 мм | RG142, 77 ± 5 мм; SMA, вилка (штырь), позолоченный |

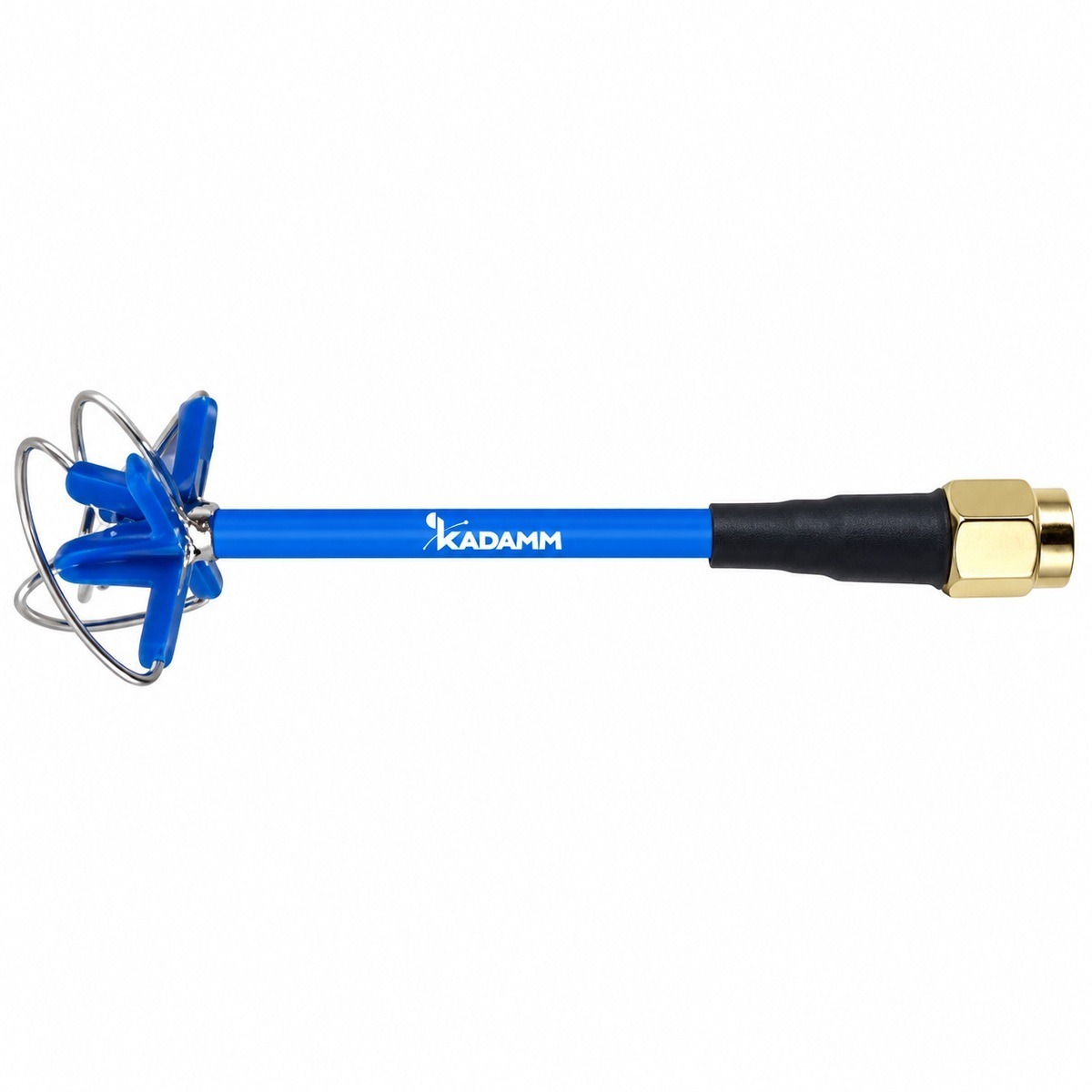

| KADAMM AUV-58-3B | 5150–5850 МГц | 3,0 ± 0,5 дБи | всенаправленная | вертикальная и горизонтальная | КСВН ≤2,0 | 50 Вт | «цветок», уточняйте у менеджера | RG086, 70 ± 5 мм; SMA, вилка (штырь), позолоченный |

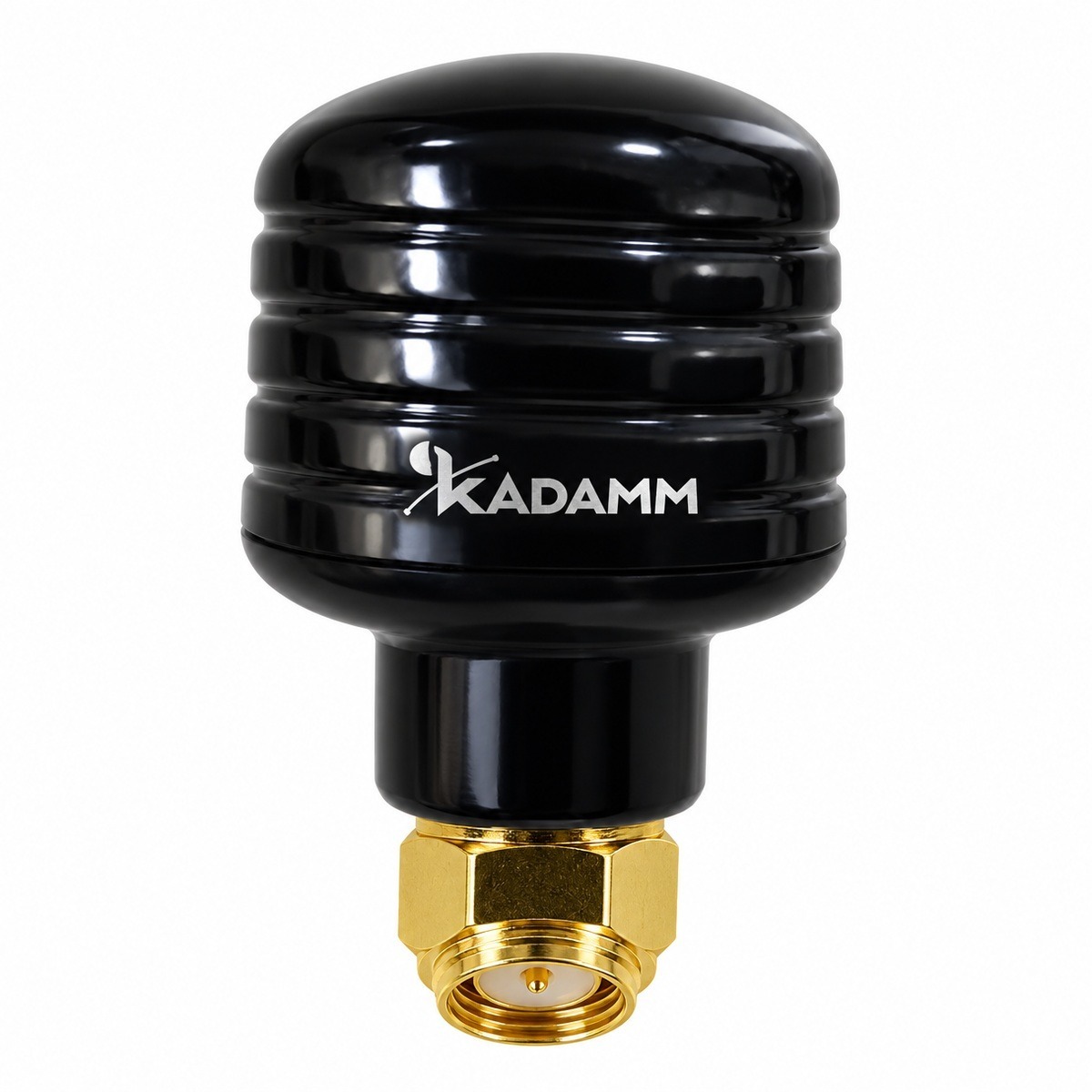

| KADAMM AUV-58-3C | 5150–5850 МГц | 3,0 ± 0,5 дБи | всенаправленная | вертикальная и горизонтальная | КСВН ≤2,0 | 50 Вт | «лампочка», 28 × Ø22 мм | без кабеля; SMA, вилка (штырь), встроенный в корпус |

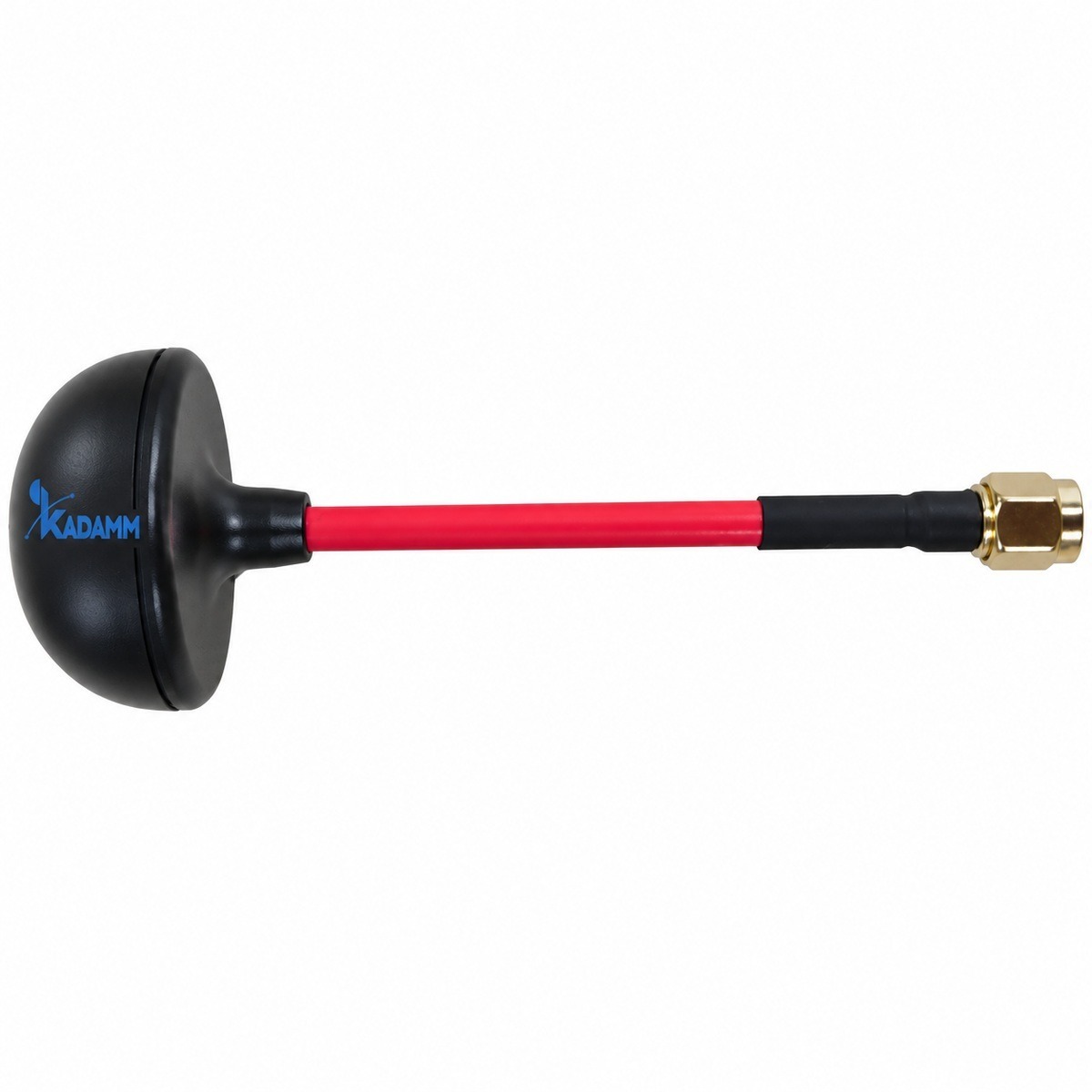

| KADAMM AUV-58-3R | 5150–5850 МГц | 3,0 ± 0,5 дБи (5,8 ГГц) | всенаправленная | вертикальная | КСВН ≤2,5 | уточняйте у менеджера | «грибок», уточняйте у менеджера | RG141, 78 мм; RP-SMA (вилка с гнездом) |

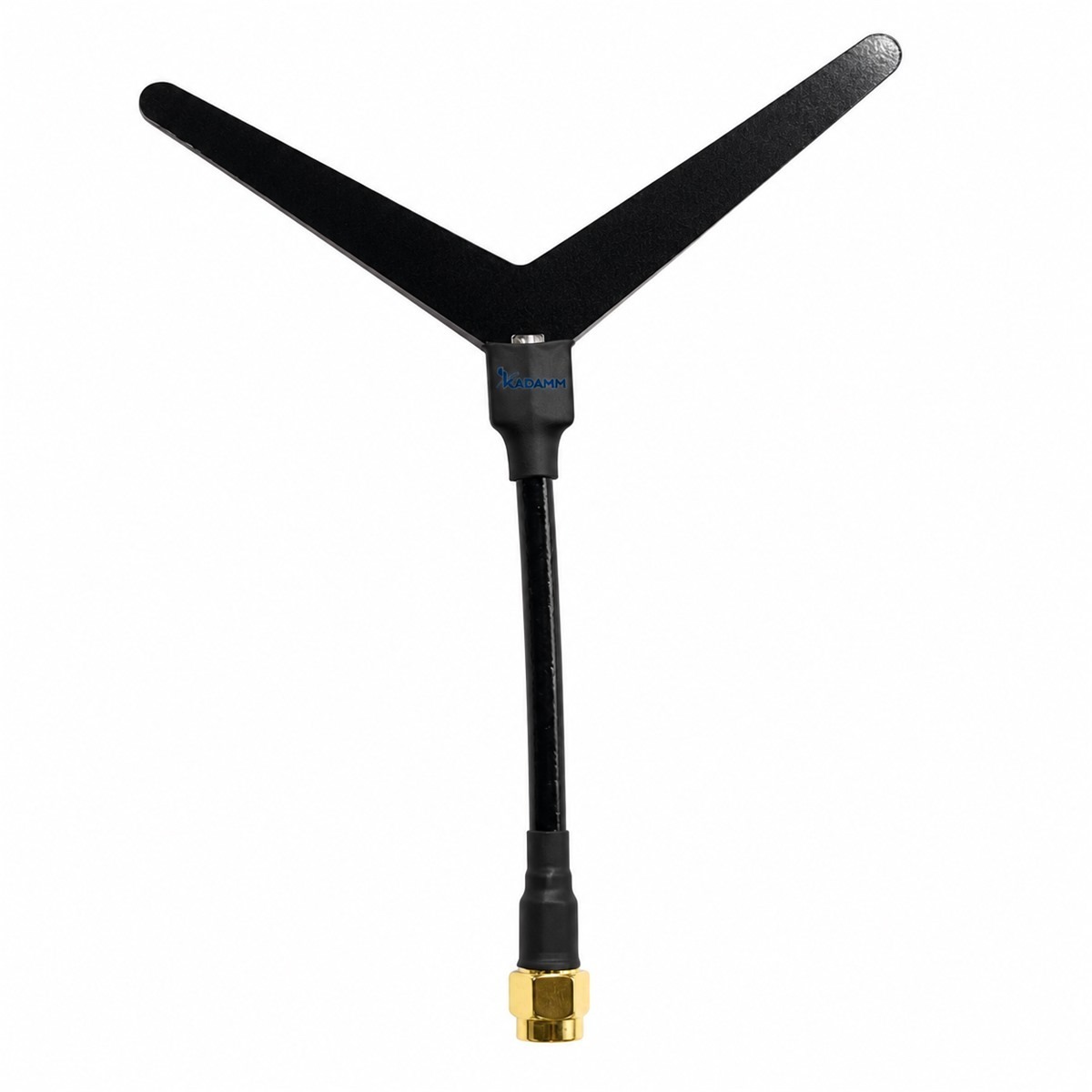

| KADAMM AUV-12-3Y | 1100–1300 МГц | 3 дБи | уточняйте у менеджера | вертикальная | КСВН ≤2 | 50 Вт | 135 × 88,3 мм | RG141, 100 мм; SMA, вилка прямая (другие — по заказу) |

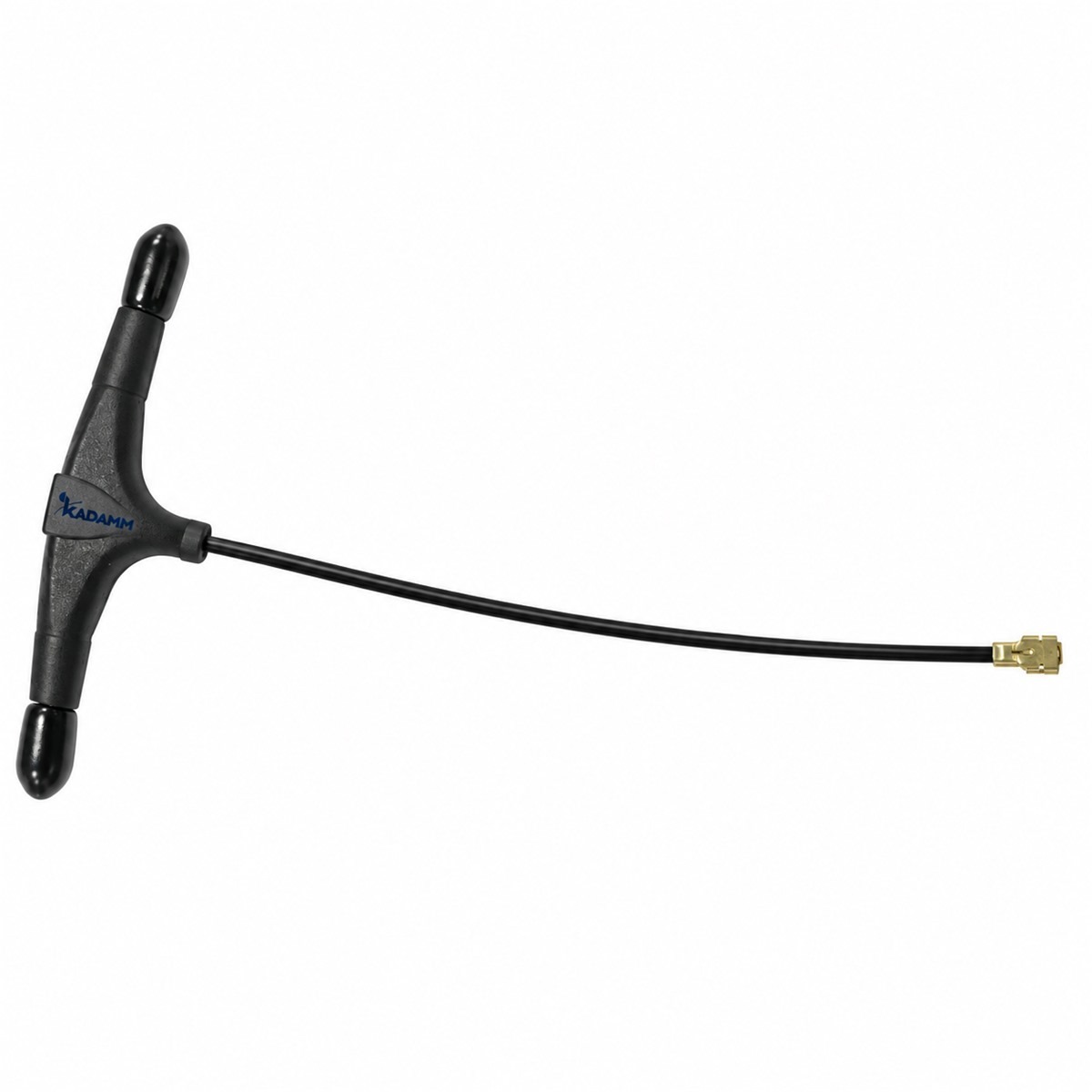

| KADAMM AUV-24-1.5Y | 2400–2500 МГц | 1,7 дБи | уточняйте у менеджера | вертикальная | КСВН ≤2 | 50 Вт | 55 × 13 мм, диполь | RG1.37, 85 мм; IPEX-1 / U.FL |

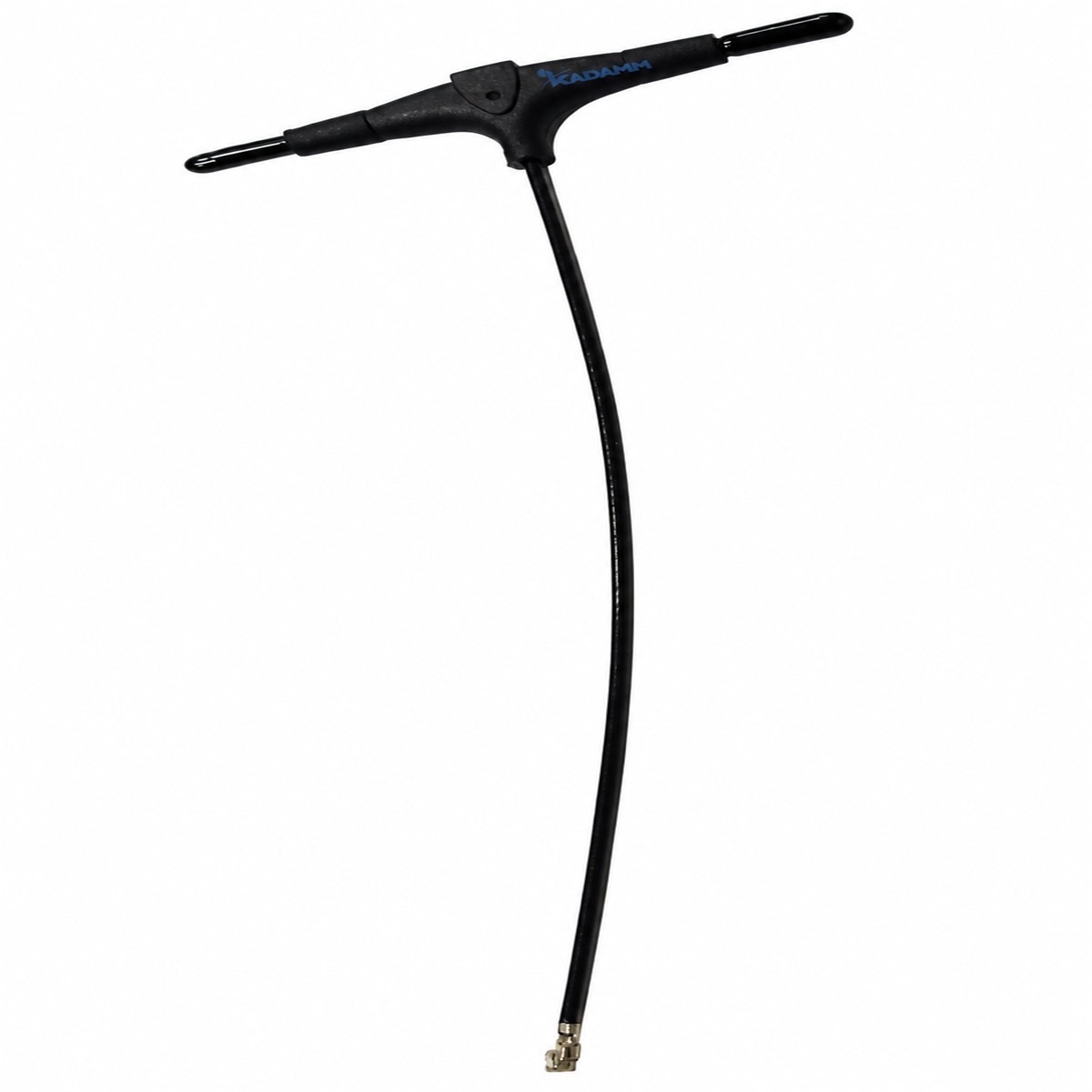

| KADAMM AUV-24-2.5Y | 2400–2500 МГц | 2,6 дБи | уточняйте у менеджера | вертикальная | КСВН ≤1,8 | 50 Вт | 58 × 13 мм | RG1.37, 120 мм; IPEX-1 / U.FL (другие — по заказу) |

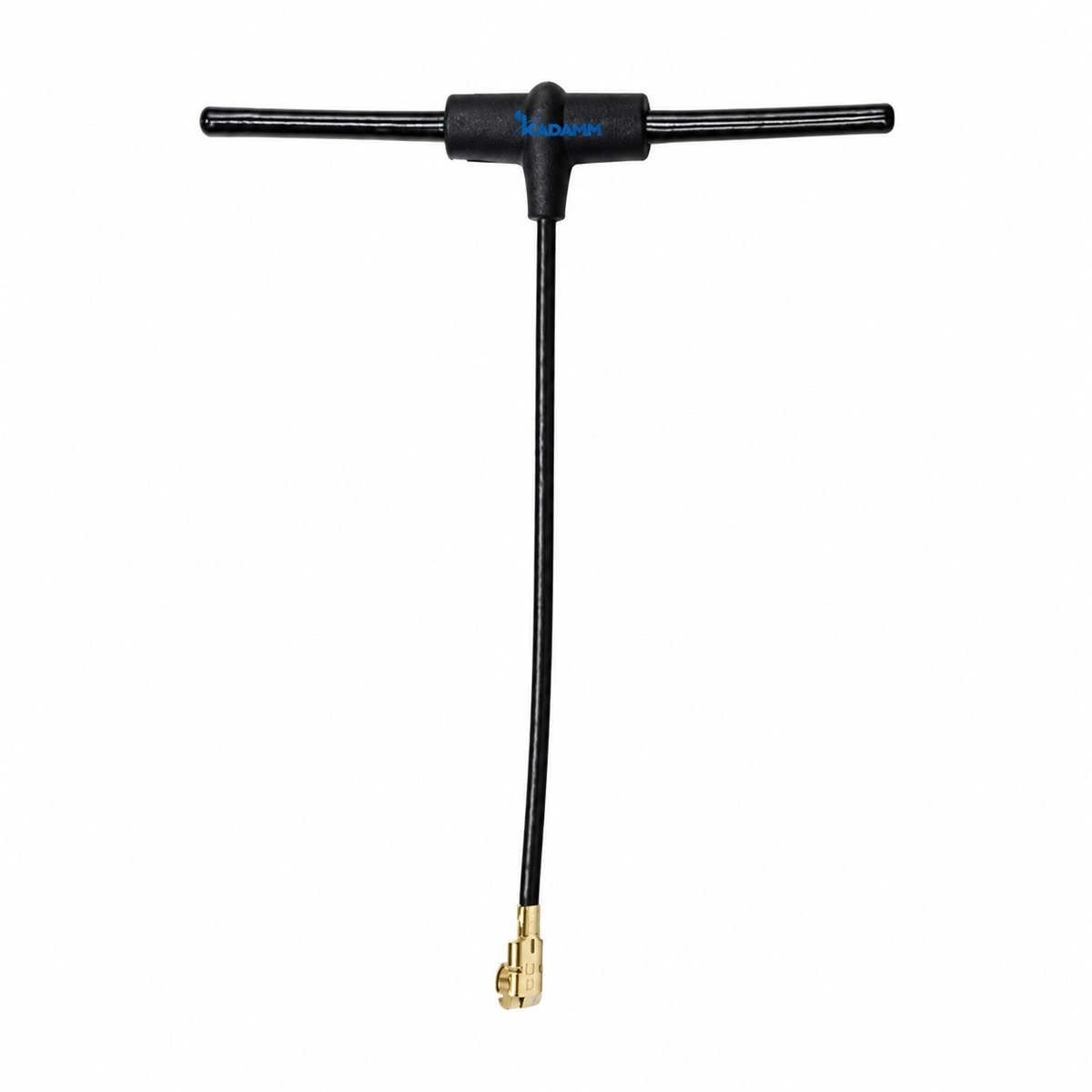

| KADAMM AUV-24-3Y | 2400–2500 МГц | 3 дБи | уточняйте у менеджера | вертикальная | КСВН ≤1,6 | 50 Вт | 55 × 7,5 мм | RG1.13, 40 мм; IPEX-1 / U.FL (другие — по заказу) |

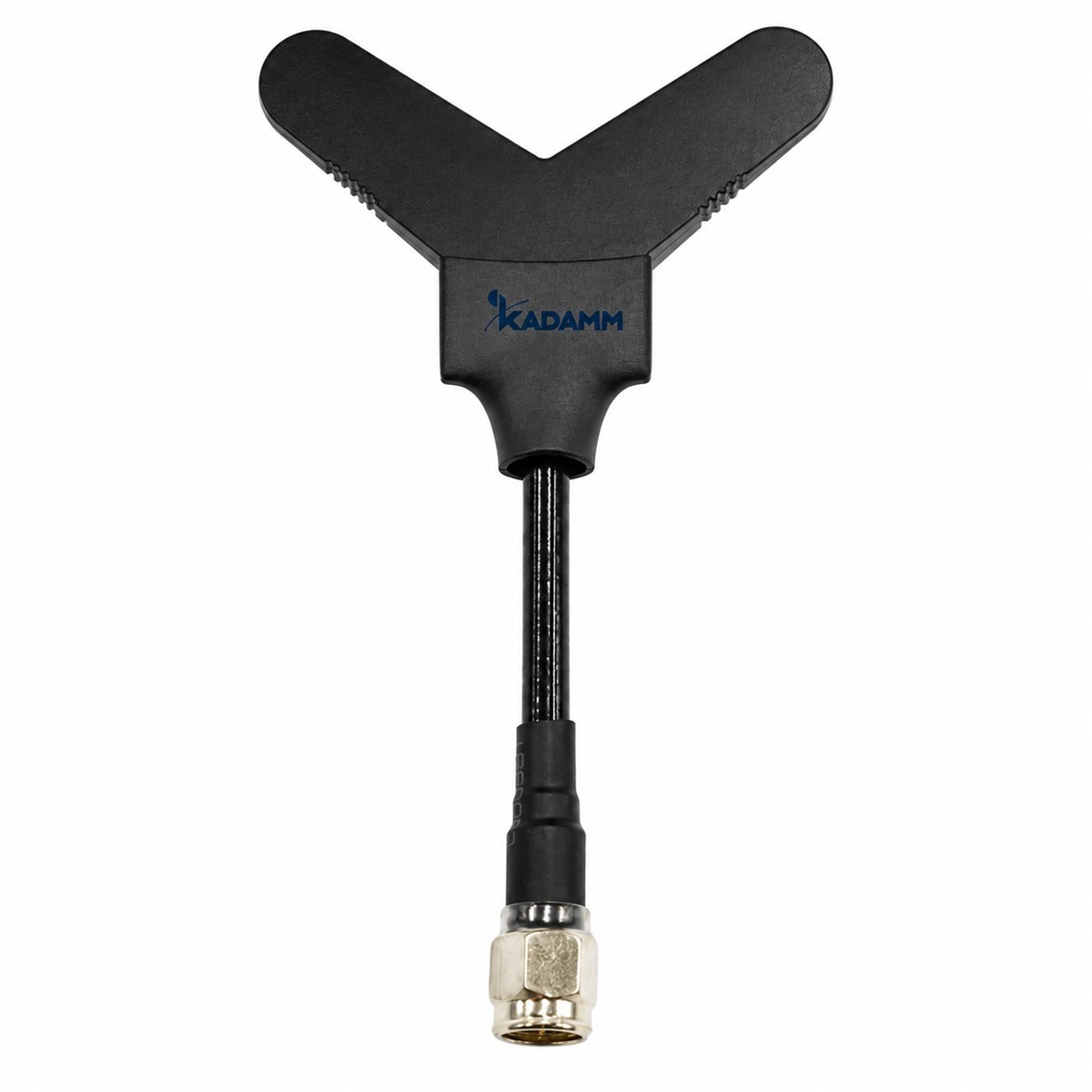

| KADAMM AUV-33-4Y | 3000–3500 МГц | 3,8 дБи | уточняйте у менеджера | вертикальная | КСВН ≤1,9 | 50 Вт | 85 × 50 мм | RG141, 73 мм; SMA, вилка прямая (другие — по заказу) |

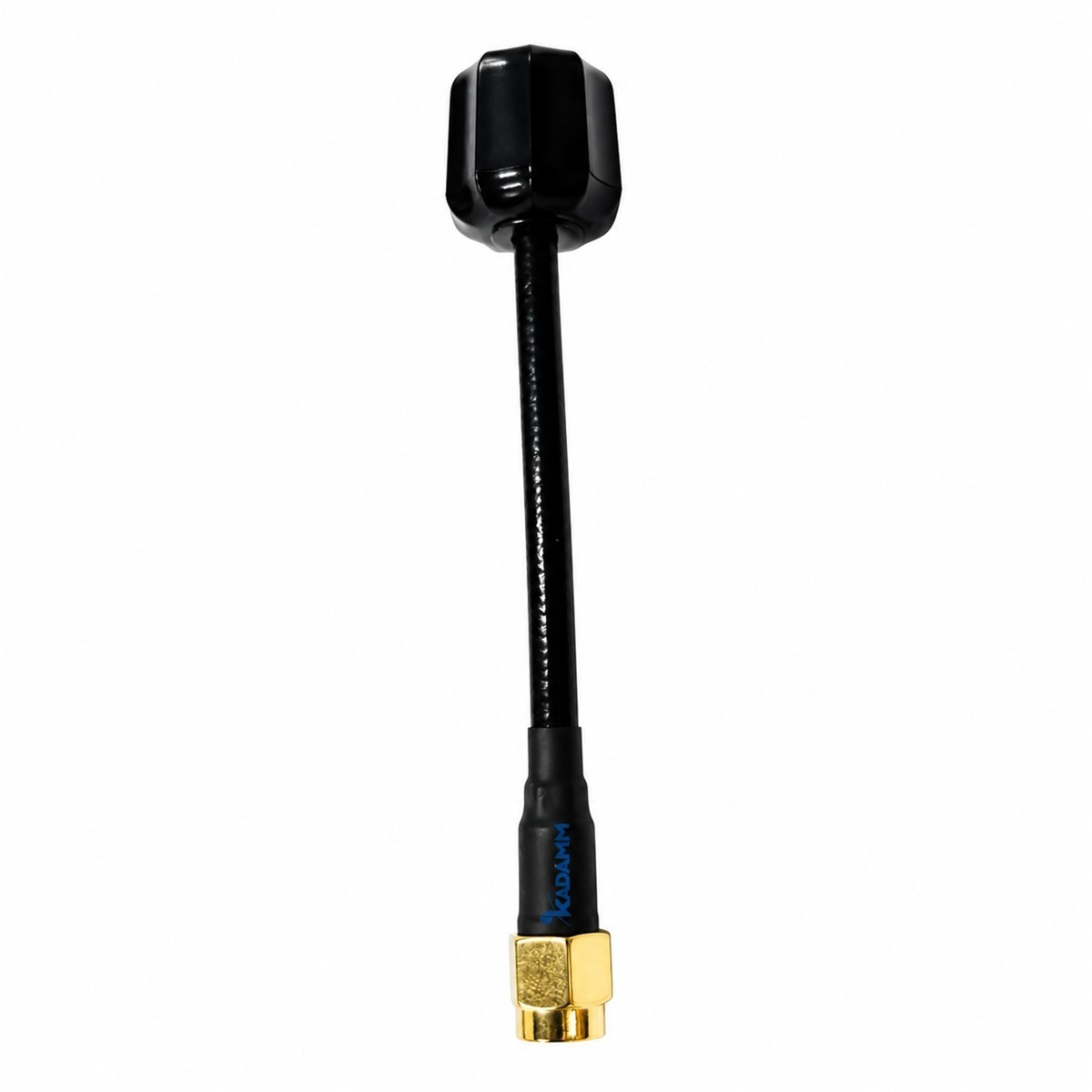

| KADAMM AUV-58-2 | 5150–5850 МГц | 2 дБи | уточняйте у менеджера | вертикальная | КСВН ≤3,6 | 50 Вт | 82 × 17 мм | RG141, 64 мм; SMA, вилка прямая (другие — по заказу) |

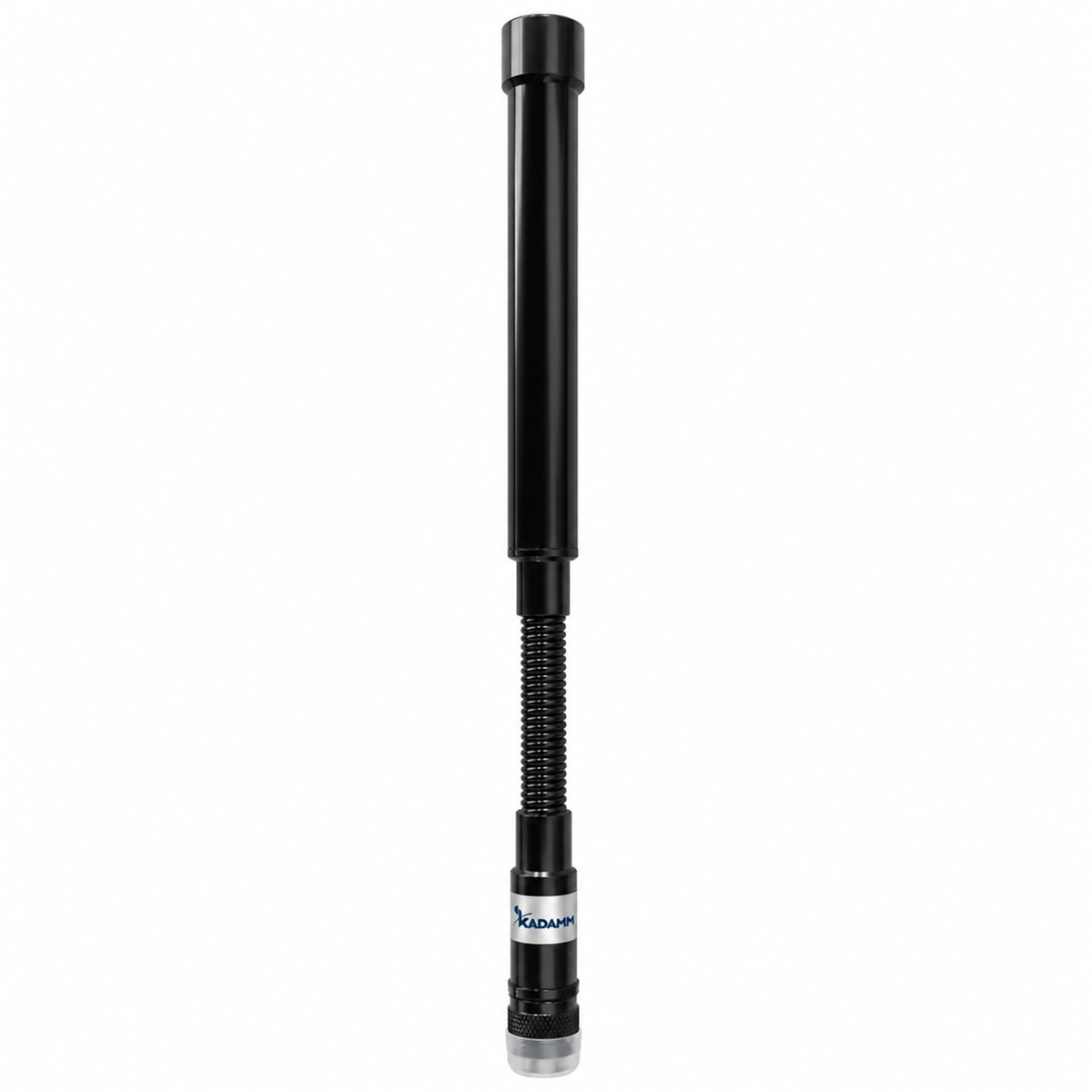

| KADAMM AUV-58-3G | 5150–5850 МГц | 3 дБи | уточняйте у менеджера | вертикальная | КСВН ≤1,7 | 50 Вт | 250 × 19 мм, на гибкой «гусиной шее» | TNC, розетка |

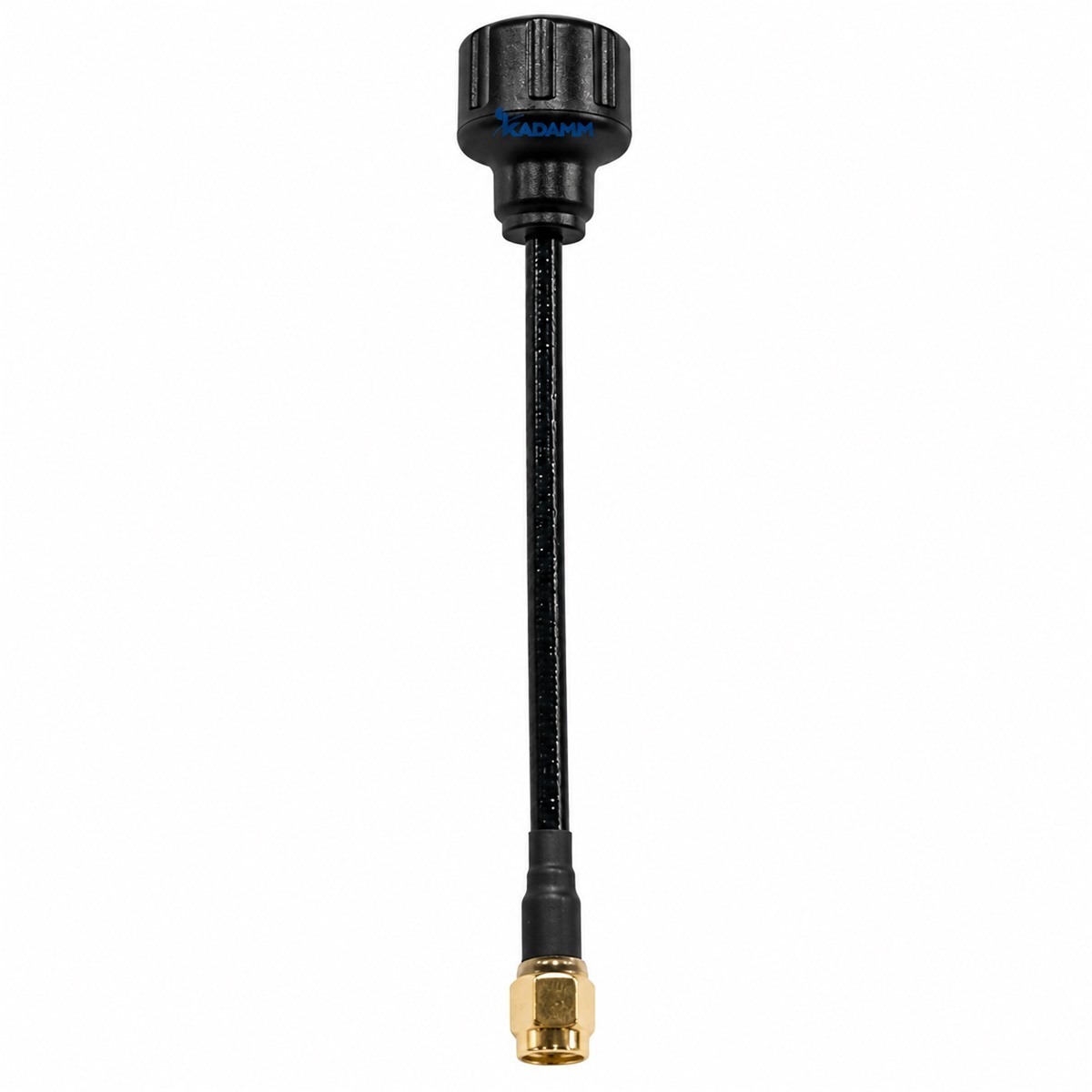

| KADAMM AUV-58-4.5L | 5150–5850 МГц | 4,4 дБи | уточняйте у менеджера | вертикальная | КСВН ≤1,8 | 50 Вт | 138 × 21 мм | RG141, 110 мм; SMA, вилка прямая (другие — по заказу) |

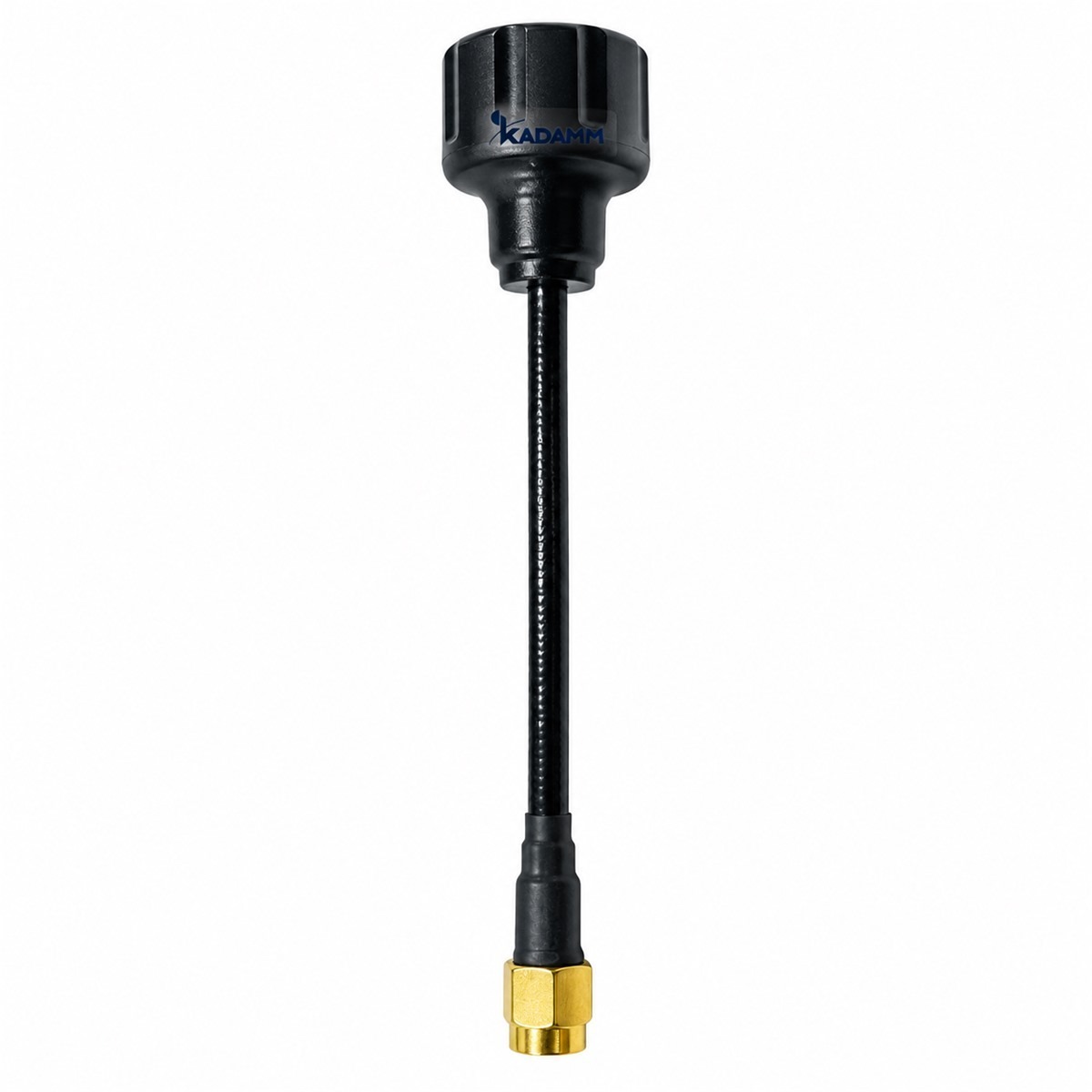

| KADAMM AUV-58-4.5L-2 | 5150–5850 МГц | 4,7 дБи | уточняйте у менеджера | вертикальная | КСВН ≤2,6 | 50 Вт | 108 × 21 мм | RG141, 80 мм; SMA, вилка прямая (другие — по заказу) |

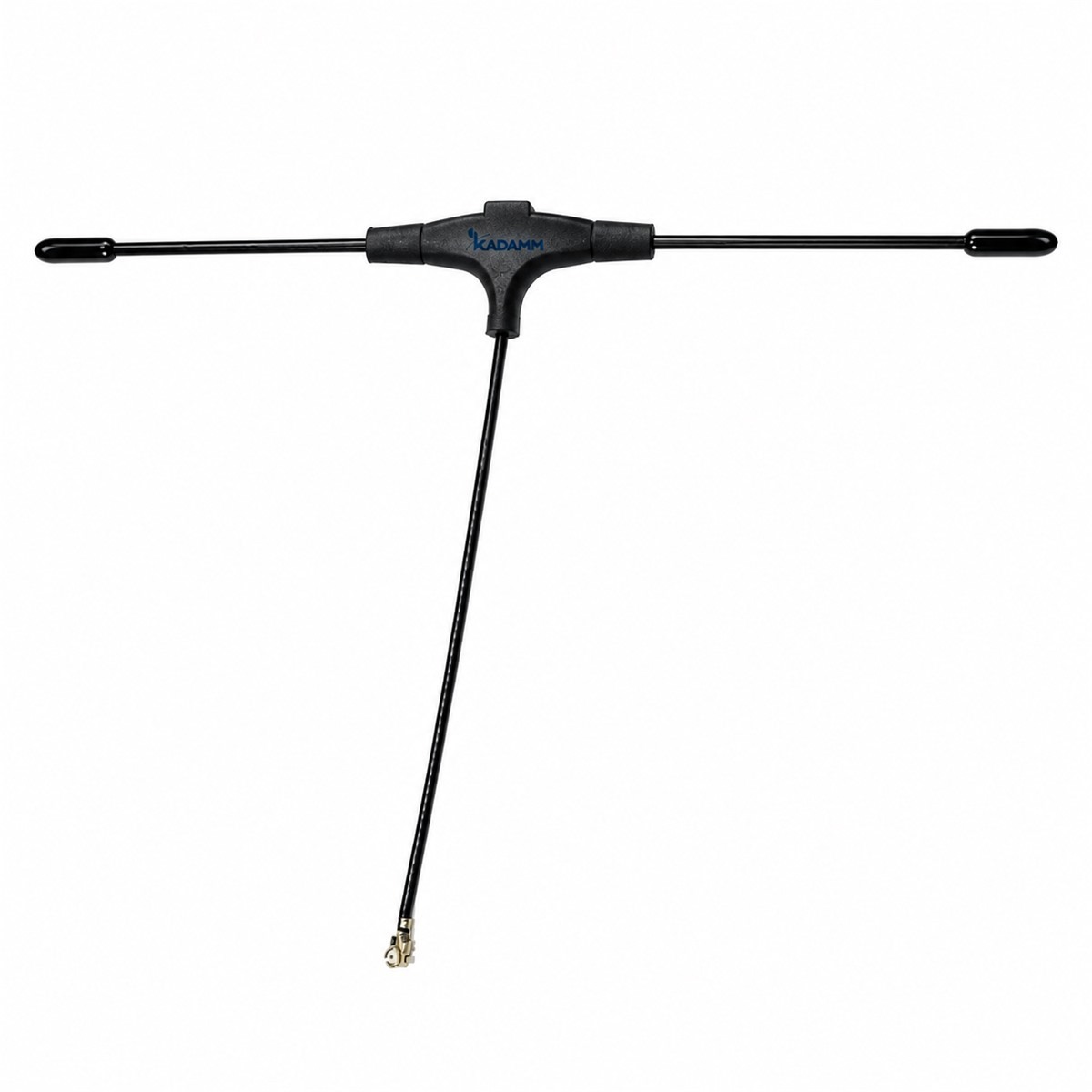

| KADAMM AUV-915-3Y | 915 МГц | 3 дБи | уточняйте у менеджера | вертикальная | КСВН ≤1,5 | 50 Вт | 145 × 13 мм | RG1.37, 120 мм; IPEX-1 / U.FL (другие — по заказу) |
Стандарты
- IEC 61169-15 — документ, на который ссылается техническое описание AUV.
- Директива RoHS 2011/65/ЕС — ограничение опасных веществ в материалах изделия.
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры AUV в таблицах выше.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход AUV подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 1,7 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 1,7 = 41,7 дБм, то есть около 15 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 915 МГц (середина полосы 915–915 МГц): L = 32,45 + 20·lg 915 + 20·lg 1 = 91,7 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 41,7 − 91,7 = −50 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Антенны AUV применяют в видеоканале (FPV) и канале управления беспилотных аппаратов, на наземных станциях управления и приёма видео, в ретрансляторах радиолинии и в робототехнике.
Сети и службы в полосах AUV:
Перед заказом KADAMM AUV сверьте с проектом:
- Частоты оборудования — внутри 915, 1100–1300, 2400–2500, 3000–3500 и 5150–5850 МГц
- Климат площадки — в пределах −40…+85 °C; KADAMM AUV-12-3Y, KADAMM AUV-24-1.5Y, KADAMM AUV-24-2.5Y, KADAMM AUV-24-3Y, KADAMM AUV-33-4Y, KADAMM AUV-58-2, KADAMM AUV-58-3G, KADAMM AUV-58-4.5L, KADAMM AUV-58-4.5L-2, KADAMM AUV-915-3Y — −45…+85 °C
Как подобрать антенну под объект
Сценарии по отраслям
Комплект поставки
- Антенна КАДАММ AUV выбранного исполнения
Документация и поставка
Документы
Техописание и каталог
Техническое описание AUV и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM AUV и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора AUV пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM AUV | KADAMM AR-2458-3 | KADAMM AR-58-3 | KADAMM AR-24 |
|---|---|---|---|---|

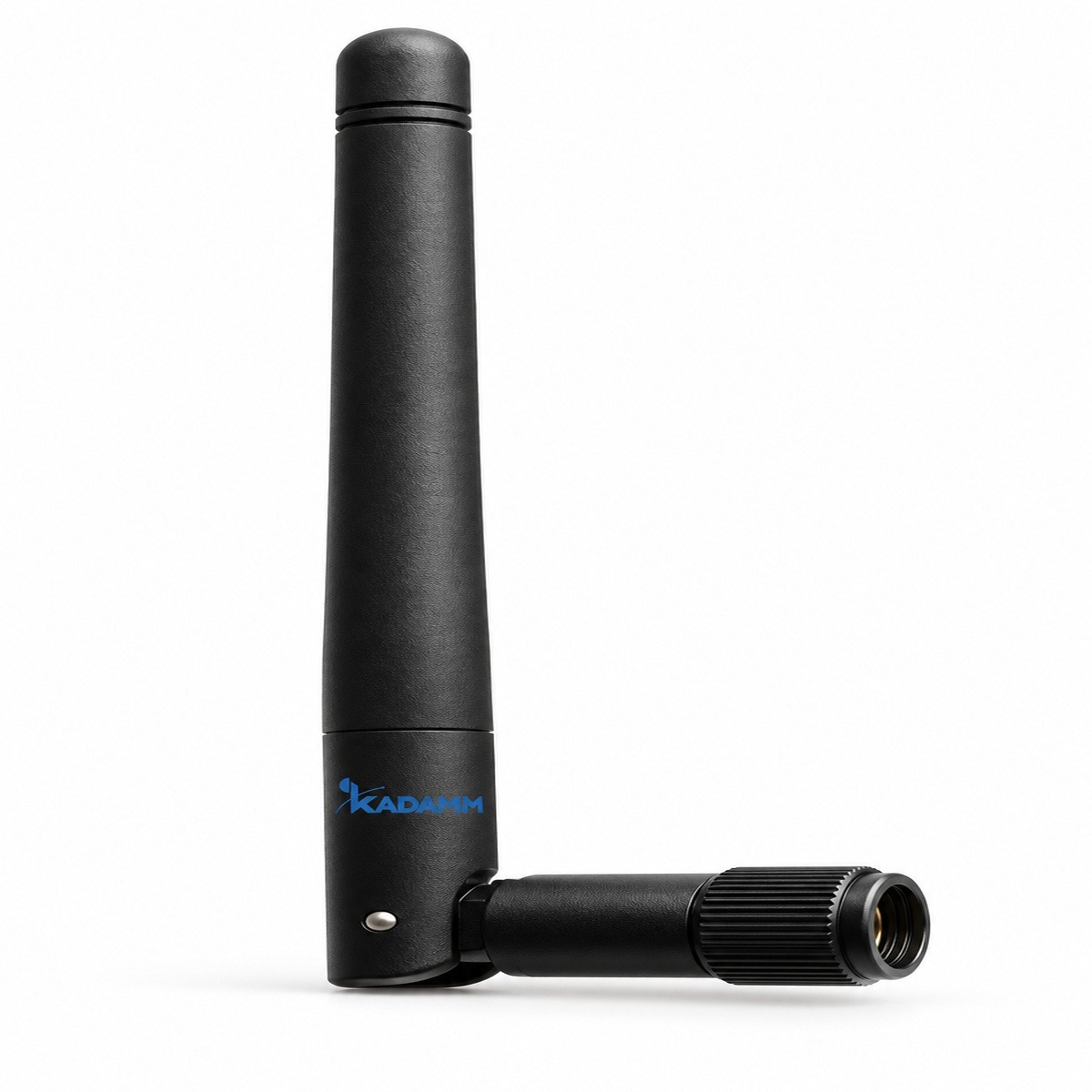

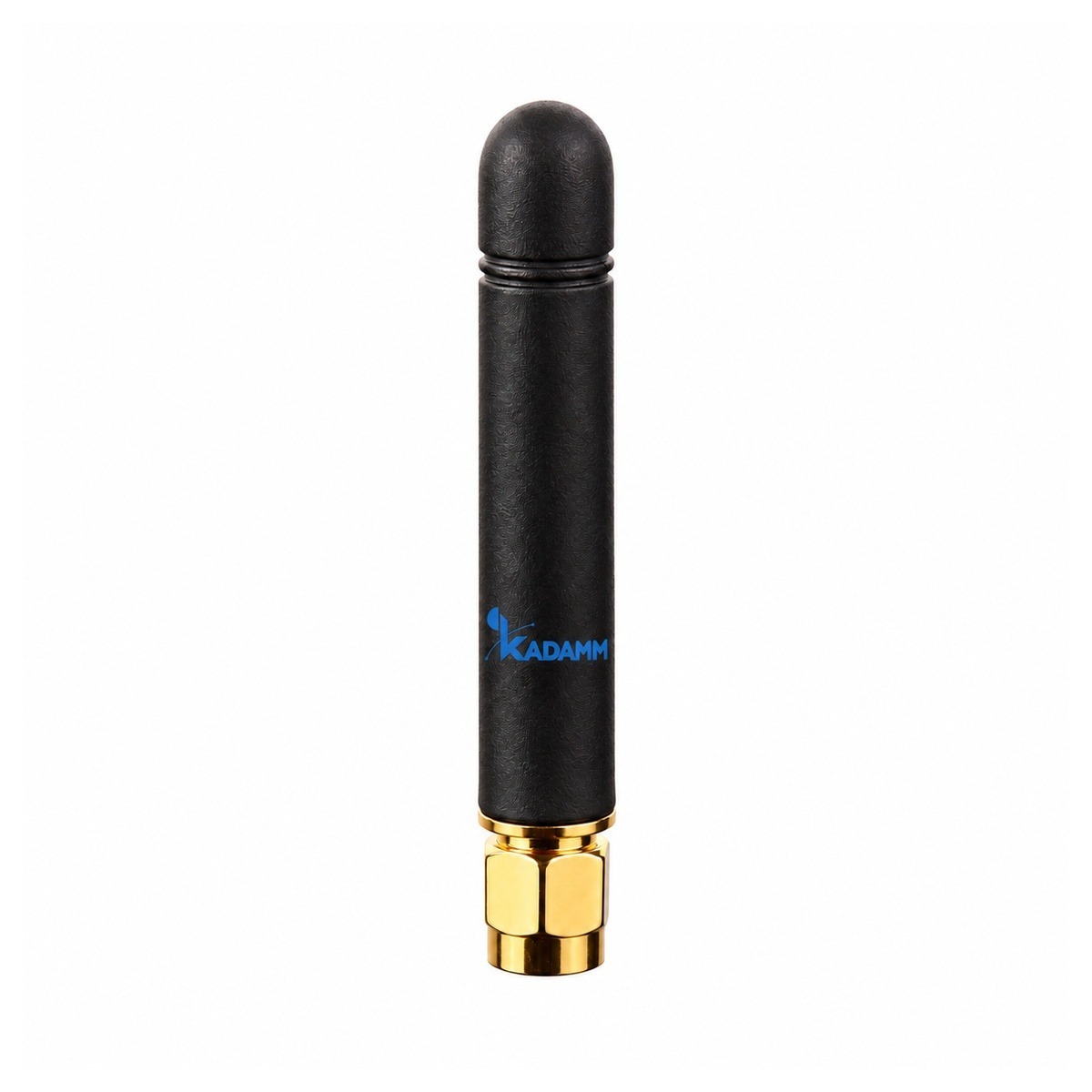

| Фото |  |  |  |  |
| Диапазон частот | 915, 1100–1300, 2400–2500, 3000–3500 и 5150–5850 МГц | 2400–2500 и 5725–5850 МГц | 4900–5825 МГц | 2400–2500 МГц |
| Усиление | 1,7–6 дБи | 3 ± 1 дБи | 3 дБи | 1–9 дБи |
| Поляризация | — | вертикальная | линейная | — |
| Порты | — | — | — | 1 |
| Страница | Эта модель | Открыть | Открыть | Открыть |
