KADAMM APX8-0727-1865IR — секторная антенна базовой станции 690–960/1695–2690 МГц, 18 дБи, 8 портов

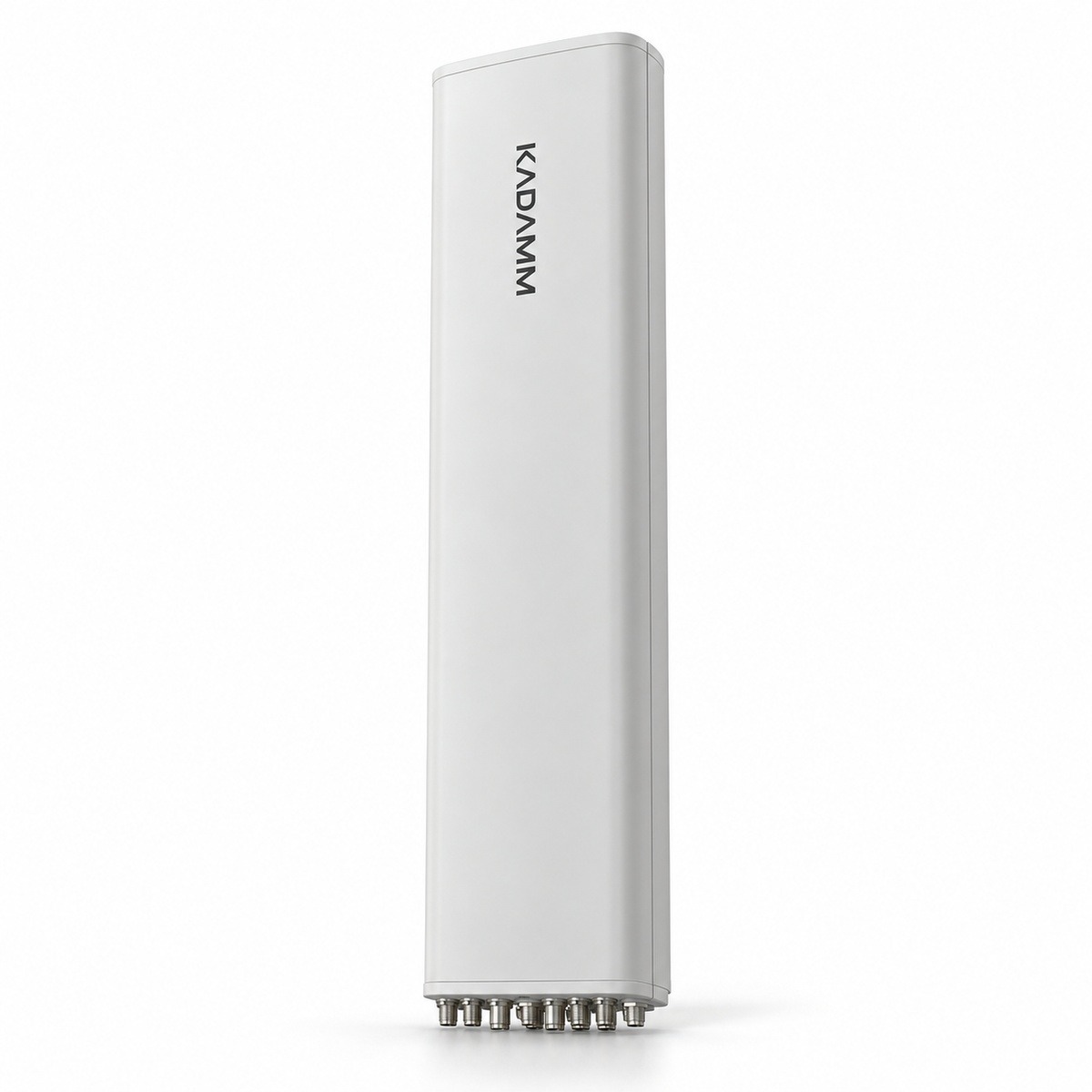

KADAMM APX8-0727-1865IR — секторная панельная антенна для базовой станции диапазона 2×690–960 / 2×1695–2690 МГц. По устройству это панель: решётка излучателей стоит перед металлическим рефлектором и закрыта радиопрозрачным радомом из стеклопластика. Рефлектор разворачивает излучение вперёд, поэтому антенна обслуживает один сектор и почти ничего не отдаёт назад. Такие панели ставят на мачты, трубостойки и крыши базовых станций сотовой связи — по одной на каждый сектор сайта.

Ширина луча в горизонтальной плоскости — 60°. Это классический вариант для трёхсекторного сайта: три панели, развёрнутые через 120°, вместе закрывают круг, а края секторов перекрываются ровно настолько, чтобы абонент переходил из сектора в сектор без провала связи.

Излучатели — с кросс-поляризацией ±45°: в одной панели работают две ортогональные поляризации, и каждая система излучателей даёт два независимых входа. Это схема MIMO 2×2 или разнесённый приём без второй антенны на мачте; поляризационная развязка — более 17–18 дБ. Систем излучателей в панели — 4, портов — 8: к одной антенне подключают несколько радиомодулей или диапазонов, а на мачте остаётся меньше панелей — ниже ветровая нагрузка и плата за место на опоре; развязка между системами — ≥28 дБ.

По вертикали луч узкий — 8,8 ± 0,8°. Поэтому главная настройка панели — наклон: он определяет, где луч «ложится» на землю, какого радиуса получится сота и сколько помех уйдёт соседним сотам. Электрический наклон регулируется в пределах 2–12°: меняется фазировка излучателей, и луч опускается целиком, сохраняя форму сектора. Управление дистанционное (RET, протокол встроенный RET (AISG2.0/3GPP)): угол меняют с базовой станции или из центра управления, без подъёма бригады на мачту.

Качество диаграммы видно по цифрам: усиление — до 18,2 дБи; отношение вперёд/назад — более 23–25 дБ (тыловой сектор защищён от помех); первый боковой лепесток подавлен более чем на 16 дБ (меньше помех соседним сотам).

Интермодуляция IM3 — ≤−153 дБн при двух несущих по 43 дБм (метод IEC 62037). Когда через одну панель идут несколько мощных несущих, на нелинейностях контактов рождаются продукты интермодуляции и попадают в полосу приёма — базовая станция «глохнет». Низкая интермодуляция антенны имеет смысл, только если разъёмы, перемычки и кабели того же класса; у этой модели разъёмы 4.3-10 — они компактнее 7/16 и рассчитаны именно на низкую интермодуляцию.

Механика: размеры 2497 × 467 × 167 мм; масса 35,5 кг плюс 9 кг монтажный комплект; крепление на трубу Ø50–Ø115 мм; ветровая нагрузка 1080 / 475 / 1205 Н при 150 км/ч (фронт / бок / тыл); предельная скорость ветра 200 км/ч; рабочая температура −40…+65 °C. Разъёмы — 8 × розетка 4.3-10 (IEC 61169-54). Эти цифры нужны для расчёта опоры и кронштейна: на высоте панель работает как парус.

Системы излучателей

Всего у APX8-0727-1865IR — 4 системы излучателей, 8 портов.

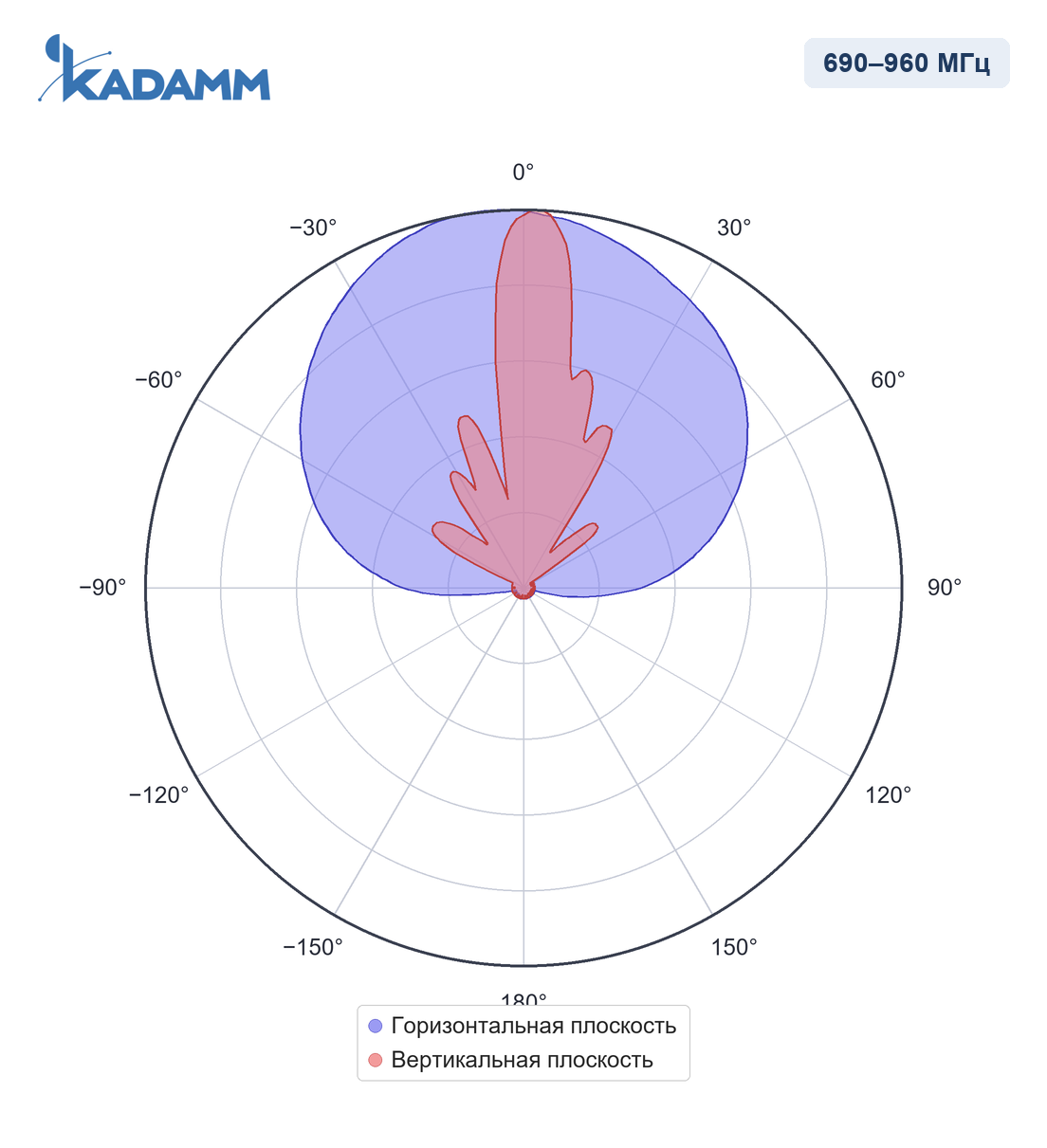

690–960 МГц, массив R1/R2Главный лепесток по горизонтали 56–65°, по вертикали 7,2–8,8°, усиление в максимуме 16,1–17 дБи, задний лепесток ниже главного не менее чем на 23 дБ.

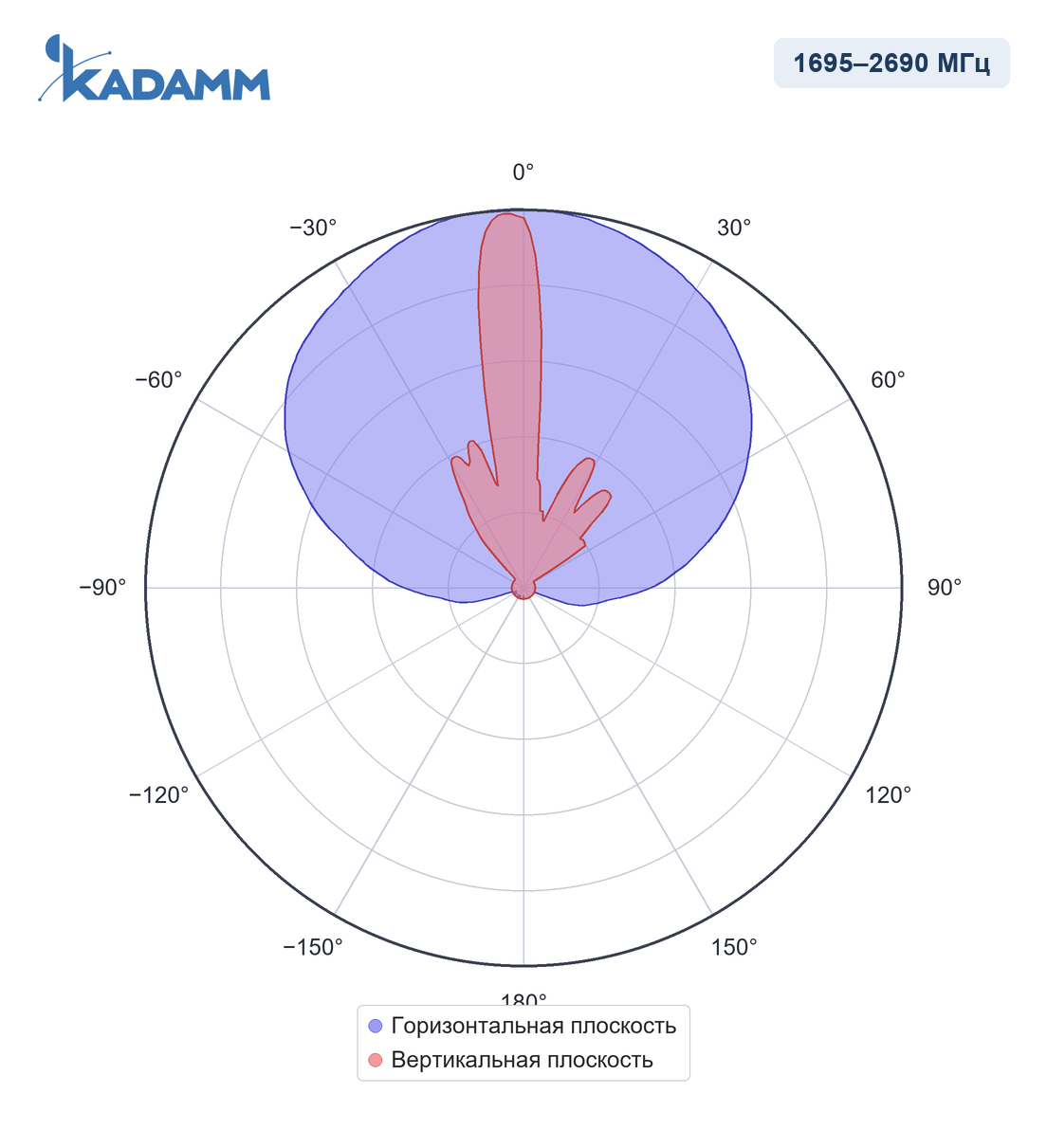

1695–2690 МГц, массив Y1/Y2Главный лепесток по горизонтали 58–69°, по вертикали 4,8–6,8°, усиление в максимуме 17,3–18,2 дБи, задний лепесток ниже главного не менее чем на 25 дБ.

Ширина главного лепестка по уровню половинной мощности по горизонтали — 60° во всех диапазонах; по вертикали — 4,8–8,8°. Задний лепесток ослаблен не менее чем на 23 дБ относительно главного.

Массив R1/R2: 2×690–960 МГц

Массив Y1/Y2: 2×1695–2690 МГц

Общие параметры

• AISG 2.0 — протокол управления наклоном 2–12° у APX8-0727-1865IR по кабелю от оборудования площадки.
• IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение ≤−153 дБн для APX8-0727-1865IR.
• IEC 61169-54 — компактные разъёмы 4.3-10 с низкой собственной интермодуляцией; у APX8-0727-1865IR — 8 × розетка 4.3-10 (IEC 61169-54).
• 3GPP TS 36.101 и 38.101-1 — полосы APX8-0727-1865IR покрывают 10 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры APX8-0727-1865IR в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход APX8-0727-1865IR подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 18,2 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 18,2 = 58,2 дБм, то есть около 661 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 825 МГц (середина полосы 690–960 МГц): L = 32,45 + 20·lg 825 + 20·lg 1 = 90,8 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 58,2 − 90,8 = −32,6 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
5. Геометрия наклона (пример): при подвесе на 30 м и электрическом наклоне 7° ось луча приходит на землю на расстоянии 30 / tg 7° ≈ 244 м; нижняя граница луча (половина вертикальной ширины 7,2°) — около 160 м от опоры, верхняя — около 505 м.

APX8-0727-1865IR ставят на макросайтах операторов: на мачтах, трубостойках, крышах зданий. При модернизации сайта многодиапазонная панель заменяет несколько старых антенн, а разные системы излучателей позволяют разместить на одной опоре оборудование нескольких диапазонов или операторов.

С лучом 60° панель подходит для стандартной трёхсекторной схемы — городской и пригородной застройки, посёлков, промышленных площадок.

Сети и службы в полосах APX8-0727-1865IR:

Перед заказом KADAMM APX8-0727-1865IR сверьте с проектом:

• Частоты оборудования — внутри 690–960 и 1695–2690 МГц
• Мощность на порт — не выше 200 Вт
• Разъёмы — 8×4.3-10
• Опора и крепление — на трубу Ø50–Ø115 мм
• Климат площадки — в пределах −40…+65 °C

• Крепление APX8-0727-1865IR — на трубу Ø50–Ø115 мм; монтажный комплект весит 9 кг.
• Панель APX8-0727-1865IR выставляют вертикально по уровню и разворачивают осью по азимуту сектора; азимут и наклон заносят в паспорт площадки.
• Наклон APX8-0727-1865IR: электрический 2–12°, дистанционно через блок RET.
• Блок RET антенны APX8-0727-1865IR подключают кабелем AISG к оборудованию площадки; после этого наклон меняют без подъёма на опору.
• Разъёмы — 8 × розетка 4.3-10 (IEC 61169-54).
• После затяжки соединения APX8-0727-1865IR на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
• Корпус и крепление APX8-0727-1865IR включают в контур заземления и молниезащиты опоры по проекту; грозозащита — заземление по постоянному току.

Масса монтажного комплекта — 9 кг; упаковка 2697 × 542 × 292 мм.
