KADAMM APX-0738-1165 — многодиапазонная секторная панельная антенна 698–960 / 1710–2700 / 3300–3800 МГц, 65°, 11,5 дБи, 2 порта

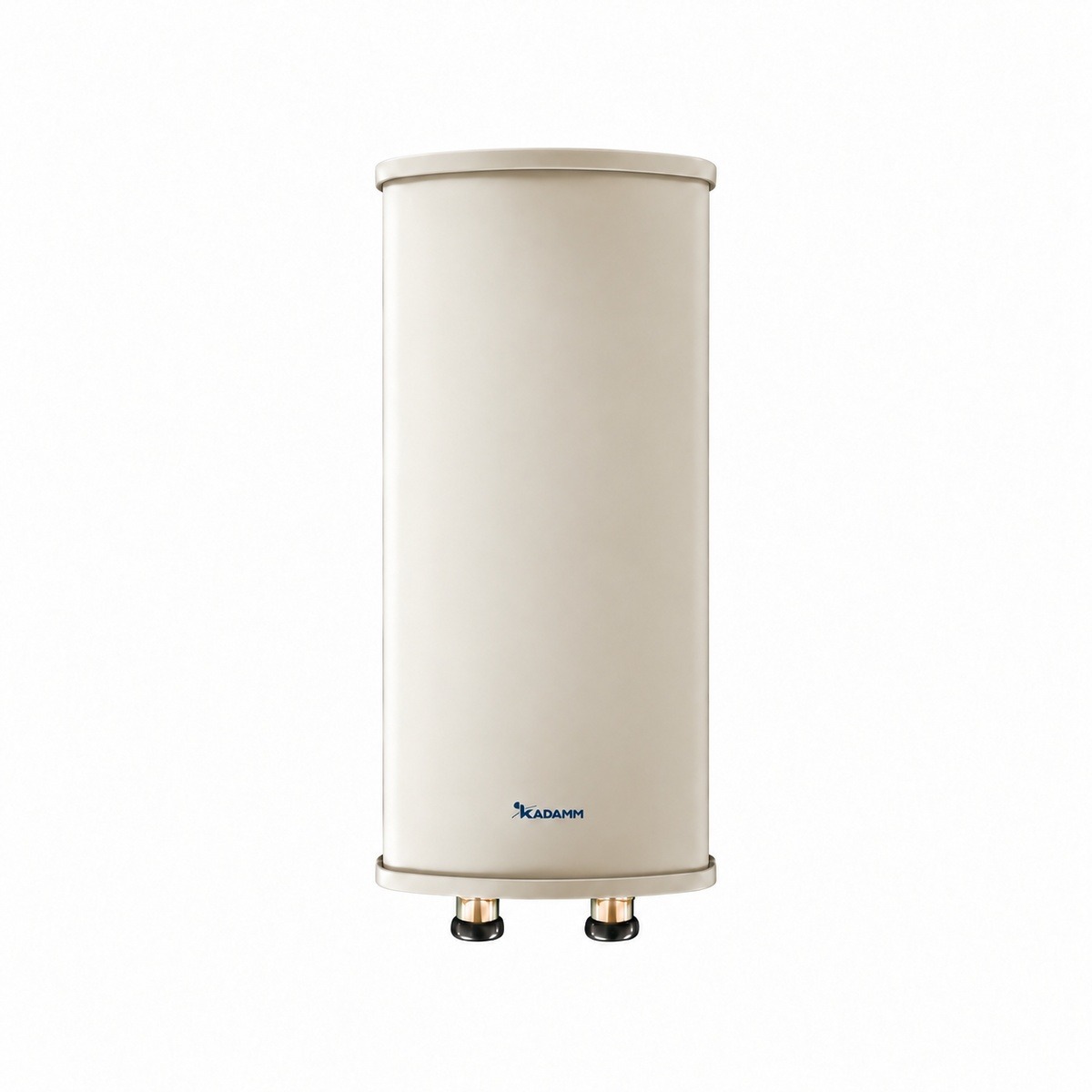

KADAMM APX-0738-1165 — секторная панельная антенна для базовой станции диапазона 698–960 / 1710–2700 / 3300–3800 МГц. По устройству это панель: решётка излучателей стоит перед металлическим рефлектором и закрыта радиопрозрачным радомом. Рефлектор разворачивает излучение вперёд, поэтому антенна обслуживает один сектор и почти ничего не отдаёт назад. Такие панели ставят на мачты, трубостойки и крыши базовых станций сотовой связи — по одной на каждый сектор сайта.

Ширина луча в горизонтальной плоскости — 65°. Это классический вариант для трёхсекторного сайта: три панели, развёрнутые через 120°, вместе закрывают круг, а края секторов перекрываются ровно настолько, чтобы абонент переходил из сектора в сектор без провала связи.

Излучатели — с кросс-поляризацией ±45°: в одной панели работают две ортогональные поляризации, и каждая система излучателей даёт два независимых входа. Это схема MIMO 2×2 или разнесённый приём без второй антенны на мачте.

По вертикали луч узкий — 40°. Поэтому главная настройка панели — наклон: он определяет, где луч «ложится» на землю, какого радиуса получится сота и сколько помех уйдёт соседним сотам.

Из параметров диаграммы: усиление — до 11,5 дБи.

Интермодуляция IM3 — ≤−150 дБн при двух несущих по 43 дБм (метод IEC 62037). Когда через одну панель идут несколько мощных несущих, на нелинейностях контактов рождаются продукты интермодуляции и попадают в полосу приёма — базовая станция «глохнет». Низкая интермодуляция антенны имеет смысл, только если разъёмы, перемычки и кабели того же класса; у этой модели разъёмы 4.3-10 — они компактнее 7/16 и рассчитаны именно на низкую интермодуляцию.

Механика: размеры 650 × 280 × 125 мм; масса 8,5 кг. Разъёмы — 2 × розетка 4.3-10 (IEC 61169-54). Эти цифры нужны для расчёта опоры и кронштейна: на высоте панель работает как парус.

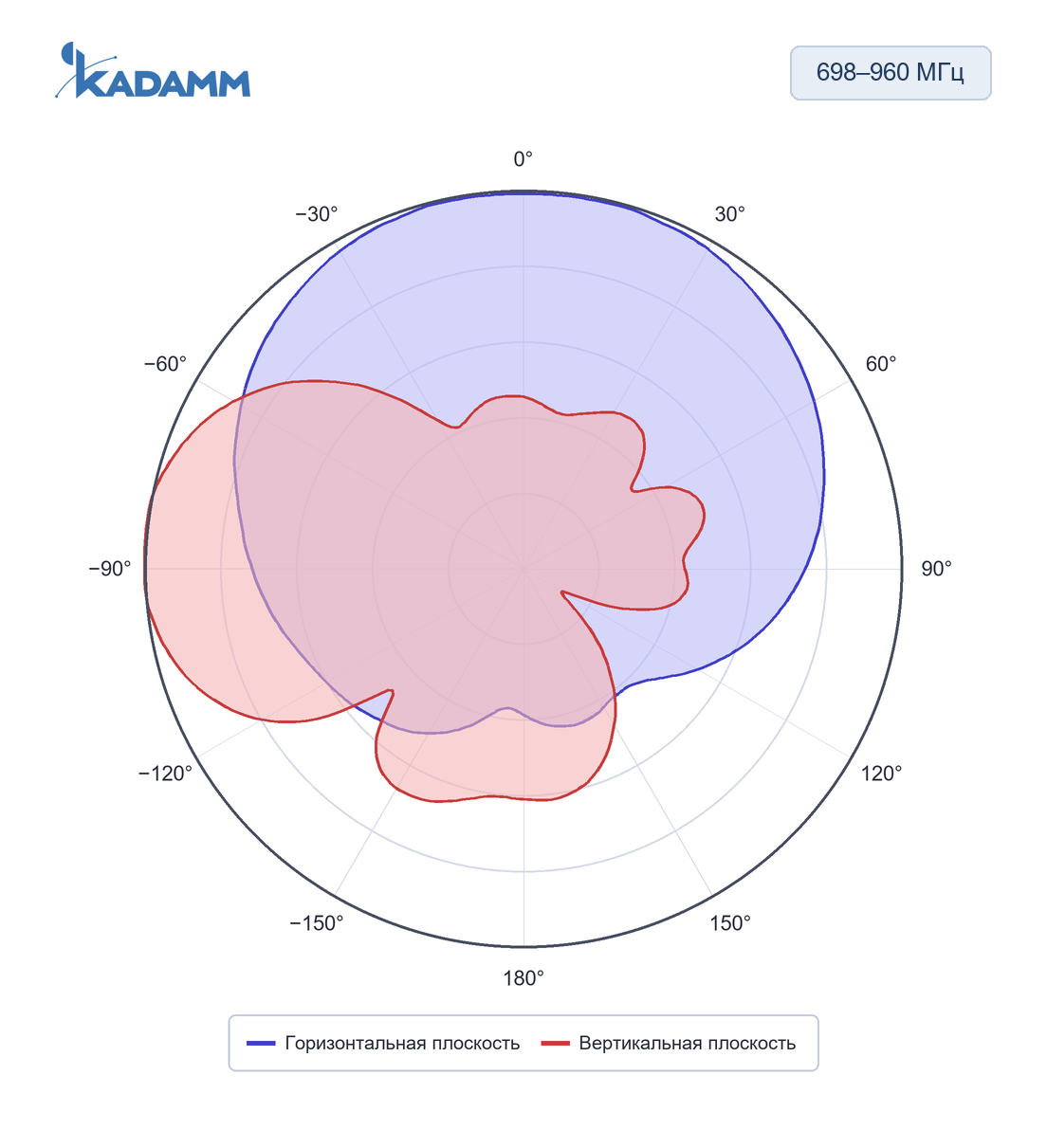

698–960 МГц, горизонтальная и вертикальная плоскостиГлавный лепесток по горизонтали 65–70°, по вертикали 30–40°, усиление в максимуме 11–11,5 дБи.

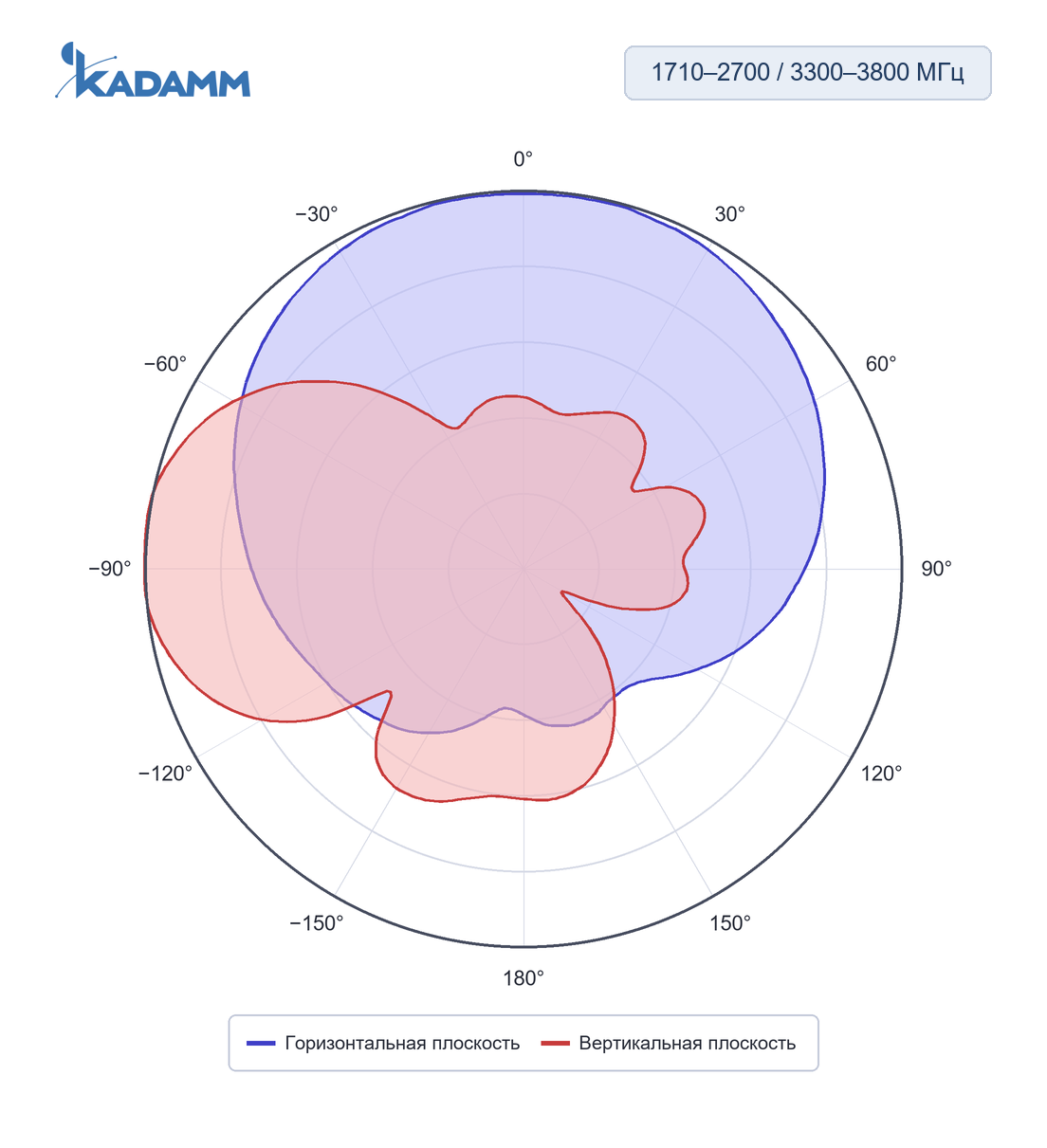

1710–2700 и 3300–3800 МГц, горизонтальная и вертикальная плоскостиГлавный лепесток по горизонтали 60°, по вертикали 28–30°, усиление в максимуме 11,5 дБи.

Ширина главного лепестка по уровню половинной мощности по горизонтали — 65°; по вертикали — 28–40°.

• IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение ≤−150 дБн для APX-0738-1165.
• IEC 61169-54 — компактные разъёмы 4.3-10 с низкой собственной интермодуляцией; у APX-0738-1165 — 2 × розетка 4.3-10 (IEC 61169-54).
• 3GPP TS 36.101 и 38.101-1 — полосы APX-0738-1165 покрывают 13 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры APX-0738-1165 в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход APX-0738-1165 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 11,5 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 11,5 = 51,5 дБм, то есть около 141 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 2249 МГц (середина полосы 698–3800 МГц): L = 32,45 + 20·lg 2249 + 20·lg 1 = 99,5 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 51,5 − 99,5 = −48 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.

APX-0738-1165 ставят на макросайтах операторов: на мачтах, трубостойках, крышах зданий. При модернизации сайта многодиапазонная панель заменяет несколько старых антенн, а разные системы излучателей позволяют разместить на одной опоре оборудование нескольких диапазонов или операторов.

С лучом 65° панель подходит для стандартной трёхсекторной схемы — городской и пригородной застройки, посёлков, промышленных площадок.

Сети и службы в полосах APX-0738-1165:

Перед заказом KADAMM APX-0738-1165 сверьте с проектом:

• Частоты оборудования — внутри 698–3800 МГц
• Разъёмы — 2×4.3-10

• Панель APX-0738-1165 выставляют вертикально по уровню и разворачивают осью по азимуту сектора; азимут и наклон заносят в паспорт площадки.
• Разъёмы — 2 × розетка 4.3-10 (IEC 61169-54).
• После затяжки соединения APX-0738-1165 на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
• Корпус и крепление APX-0738-1165 включают в контур заземления и молниезащиты опоры по проекту.

Упаковка 740 × 330 × 190 мм.

Другие модели этого раздела каталога KADAMM: Секторные антенны базовых станций 2×2 и 4×4 MIMO →
