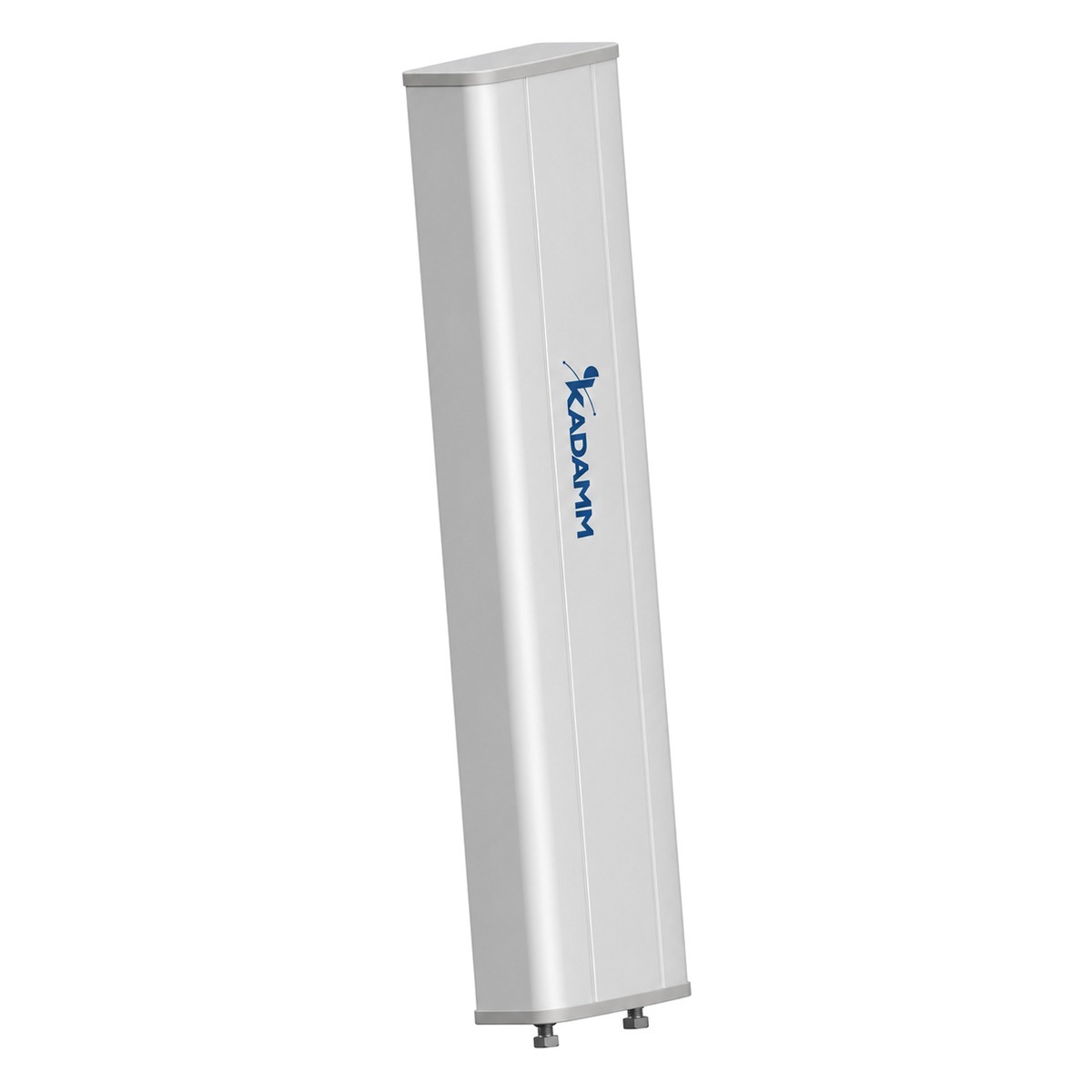

KADAMM APX-0709-1765IR — секторная панельная антенна 698–960 МГц, 16 дБи, 2 порта, RET

KADAMM APX-0709-1765IR — секторная панельная антенна для базовой станции диапазона 698–960 МГц. По устройству это панель: решётка излучателей стоит перед металлическим рефлектором и закрыта радиопрозрачным радомом из стеклопластика. Рефлектор разворачивает излучение вперёд, поэтому антенна обслуживает один сектор и почти ничего не отдаёт назад. Такие панели ставят на мачты, трубостойки и крыши базовых станций сотовой связи — по одной на каждый сектор сайта.

Ширина луча в горизонтальной плоскости — 63°. Это классический вариант для трёхсекторного сайта: три панели, развёрнутые через 120°, вместе закрывают круг, а края секторов перекрываются ровно настолько, чтобы абонент переходил из сектора в сектор без провала связи.

Излучатели — с кросс-поляризацией ±45°: в одной панели работают две ортогональные поляризации, и каждая система излучателей даёт два независимых входа. Это схема MIMO 2×2 или разнесённый приём без второй антенны на мачте; поляризационная развязка — ≥15 дБ.

По вертикали луч узкий — 11° ± 1°. Поэтому главная настройка панели — наклон: он определяет, где луч «ложится» на землю, какого радиуса получится сота и сколько помех уйдёт соседним сотам. Электрический наклон регулируется в пределах 0–10°: меняется фазировка излучателей, и луч опускается целиком, сохраняя форму сектора. Дополнительно кронштейн даёт механический наклон 0–10° — им пользуются для грубой подстройки, потому что механический наклон поднимает задний лепесток и искажает края сектора.

Качество диаграммы видно по цифрам: усиление — до 16,5 дБи; отношение вперёд/назад — ≥25 дБ (тыловой сектор защищён от помех).

Интермодуляция IM3 — менее −150 дБн при двух несущих по 43 дБм (метод IEC 62037). Когда через одну панель идут несколько мощных несущих, на нелинейностях контактов рождаются продукты интермодуляции и попадают в полосу приёма — базовая станция «глохнет». Низкая интермодуляция антенны имеет смысл, только если разъёмы, перемычки и кабели того же класса; у этой модели разъёмы 4.3-10 — они компактнее 7/16 и рассчитаны именно на низкую интермодуляцию.

Механика: размеры 1980 × 320 × 140 мм; масса 16,5 кг плюс 4 кг монтажный комплект; крепление на трубу Ø50–115 мм; предельная скорость ветра 200 км/ч; рабочая температура −40…+60 °C. Разъёмы — 2 × розетка 4.3-10 (IEC 61169-54), расположены снизу. Эти цифры нужны для расчёта опоры и кронштейна: на высоте панель работает как парус.

• AISG 2.0 — протокол управления наклоном 0–10° у APX-0709-1765IR по кабелю от оборудования площадки.
• IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение менее −150 для APX-0709-1765IR.
• IEC 61169-54 — компактные разъёмы 4.3-10 с низкой собственной интермодуляцией; у APX-0709-1765IR — 2 × розетка 4.3-10 (IEC 61169-54).
• 3GPP TS 36.101 и 38.101-1 — полосы APX-0709-1765IR покрывают 4 диапазона — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры APX-0709-1765IR в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход APX-0709-1765IR подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 16,5 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 16,5 = 56,5 дБм, то есть около 447 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 829 МГц (середина полосы 698–960 МГц): L = 32,45 + 20·lg 829 + 20·lg 1 = 90,8 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 56,5 − 90,8 = −34,3 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
5. Геометрия наклона (пример): при подвесе на 30 м и электрическом наклоне 5° ось луча приходит на землю на расстоянии 30 / tg 5° ≈ 343 м; нижняя граница луча (половина вертикальной ширины 9,5°) — около 175 м от опоры, верхняя — около 6875 м.

APX-0709-1765IR ставят на макросайтах операторов: на мачтах, трубостойках, крышах зданий. При модернизации сайта многодиапазонная панель заменяет несколько старых антенн, а разные системы излучателей позволяют разместить на одной опоре оборудование нескольких диапазонов или операторов.

С лучом 63° панель подходит для стандартной трёхсекторной схемы — городской и пригородной застройки, посёлков, промышленных площадок.

Сети и службы в полосах APX-0709-1765IR:

Перед заказом KADAMM APX-0709-1765IR сверьте с проектом:

• Частоты оборудования — внутри 698–960 МГц
• Мощность на порт — не выше 300 Вт
• Разъёмы — 2×4.3-10
• Опора и крепление — на трубу Ø50–115 мм
• Климат площадки — в пределах −40…+60 °C

• Крепление APX-0709-1765IR — на трубу Ø50–115 мм; монтажный комплект весит 4 кг.
• Панель APX-0709-1765IR выставляют вертикально по уровню и разворачивают осью по азимуту сектора; азимут и наклон заносят в паспорт площадки.
• Наклон APX-0709-1765IR: электрический 0–10°, дистанционно через блок RET; механический 0–10° — кронштейном.
• Блок RET антенны APX-0709-1765IR подключают кабелем AISG к оборудованию площадки; после этого наклон меняют без подъёма на опору.
• Разъёмы — 2 × розетка 4.3-10 (IEC 61169-54), выведены снизу.
• Разъёмы APX-0709-1765IR на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
• Корпус и крепление APX-0709-1765IR включают в контур заземления и молниезащиты опоры по проекту.

Масса монтажного комплекта — 4 кг; упаковка 2210 × 410 × 265 мм.
