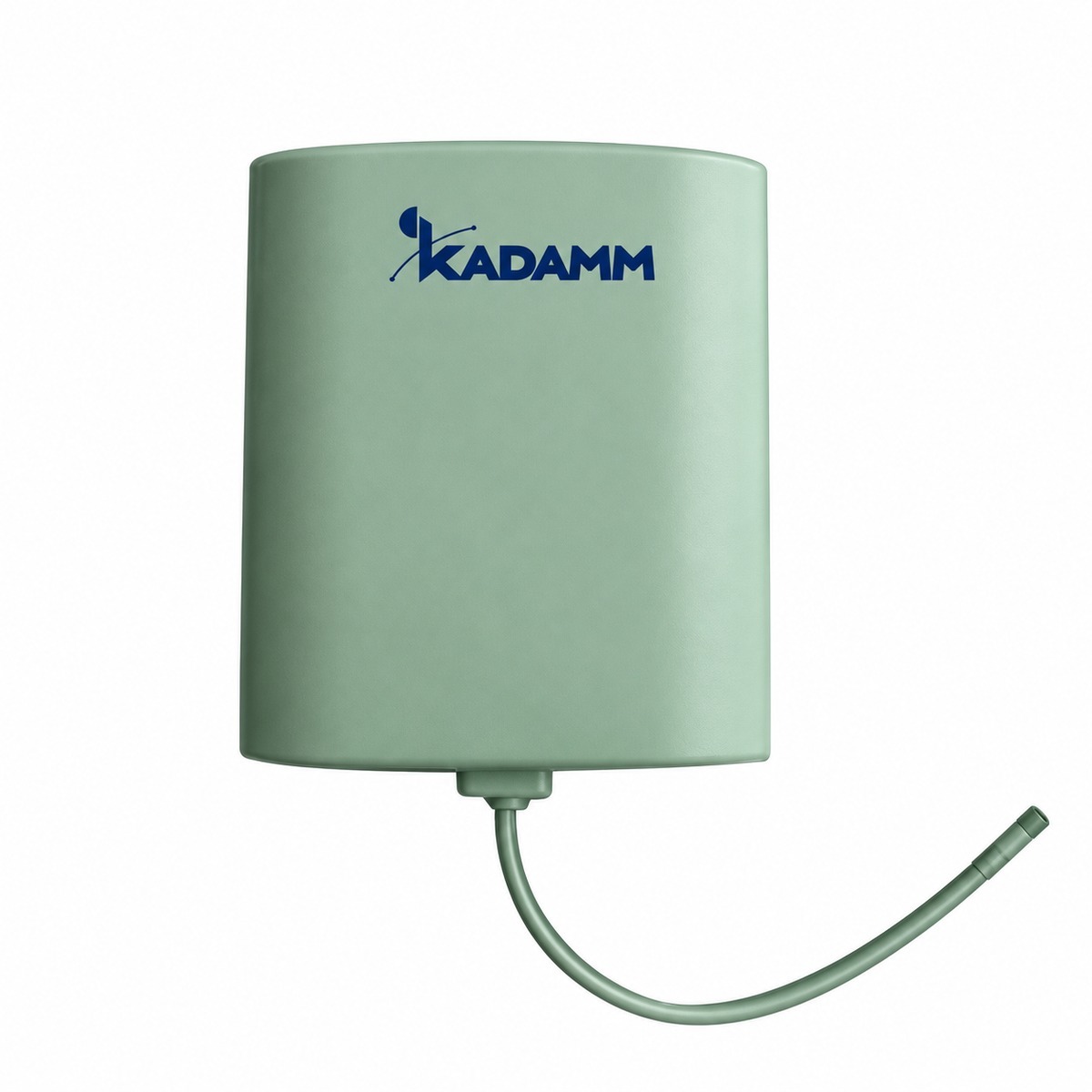

KADAMM APW240014B — панельные антенны Wi-Fi 2,4 ГГц, 14 дБи, луч 65°, SMA

KADAMM APW240014B — направленная антенна Wi-Fi: узкий луч для канала «точка — точка» или выноса сигнала к удалённому объекту. Диапазоны Wi-Fi — 2,4 ГГц; полосы антенны — 2400–2483 МГц.

Диапазоны Wi-Fi ведут себя по-разному. На 2,4 ГГц всего три непересекающихся канала по 20 МГц (1, 6 и 11), зато сигнал лучше огибает препятствия и проходит сквозь стены. На 5 ГГц каналов десятки, их объединяют в широкие полосы 40, 80 и 160 МГц ради скорости, но затухание на той же дистанции больше примерно на 7 дБ (отношение частот 5,5 / 2,44 даёт 20·lg 2,25 ≈ 7 дБ). Поэтому диапазон антенны выбирают под задачу и под точку доступа.

Узкий луч даёт высокое усиление (14 дБи), но требует точного наведения: антенны на обоих концах линии направляют друг на друга и ставят с одинаковой поляризацией. Кроме прямой видимости нужна свободная первая зона Френеля — эллипс вокруг линии визирования. Её радиус в середине трассы r ≈ 8,66·√(D/f) м (D — длина трассы, км; f — частота, ГГц): для трассы 5 км на 5,5 ГГц это около 8,3 м, на 2,4 ГГц — около 12,4 м. Деревья и крыши внутри зоны ослабляют сигнал, даже если антенну на другом конце видно.

Пример расчёта для такой антенны на обоих концах: потери в свободном пространстве на 5 км при 2440 МГц — 32,45 + 20·lg 2440 + 20·lg 5 ≈ 114,2 дБ. Две антенны по 14 дБи возвращают 28 дБ, и при мощности точки доступа 20 дБм и потерях в кабелях 2 дБ на каждом конце уровень на входе приёмника — около −70,2 дБм. Этого с запасом хватает для высоких скоростей, если зона Френеля свободна.

Электрические параметры тракта: КСВН не более 1,5. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.

Конструкция и условия работы: предельная скорость ветра 60 м/с; рабочая температура −40…+60 °C.

Разъём — SMA. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.

• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры APW240014B в таблицах выше.
• IEC 61169-15 — документ, на который ссылается техническое описание APW240014B.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход APW240014B подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 14 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 14 = 54 дБм, то есть около 251 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 2442 МГц (середина полосы 2400–2483 МГц): L = 32,45 + 20·lg 2442 + 20·lg 1 = 100,2 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 54 − 100,2 = −46,2 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.

Антенны Wi-Fi применяют для покрытия складов, цехов, кампусов и открытых площадок, для беспроводных мостов между зданиями, видеонаблюдения, промышленных сетей и телеметрии, а также для дооснащения роутеров и точек доступа.

Сети и службы в полосах APW240014B:

Перед заказом KADAMM APW240014B сверьте с проектом:

• Частоты оборудования — внутри 2400–2483 МГц
• Мощность на порт — не выше APW240014B — 100 Вт; APW240014E — 50 Вт
• Опора и крепление — APW240014B — на трубу; APW240014E — на стену или на трубу
• Климат площадки — в пределах −40…+60 °C

• Крепление APW240014B — APW240014B — на трубу; APW240014E — на стену или на трубу.
• APW240014B направляют на обслуживаемую зону или на станцию на другом конце линии; точную юстировку делают по уровню сигнала.
• Разъёмы — по исполнению (см. таблицу «Исполнения»).
• После затяжки соединения APW240014B на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
• Корпус и крепление APW240014B включают в контур заземления и молниезащиты опоры по проекту; грозозащита — заземление по постоянному току.

Другие модели этого раздела каталога KADAMM: Антенны Wi-Fi 2,4 и 5 ГГц →
