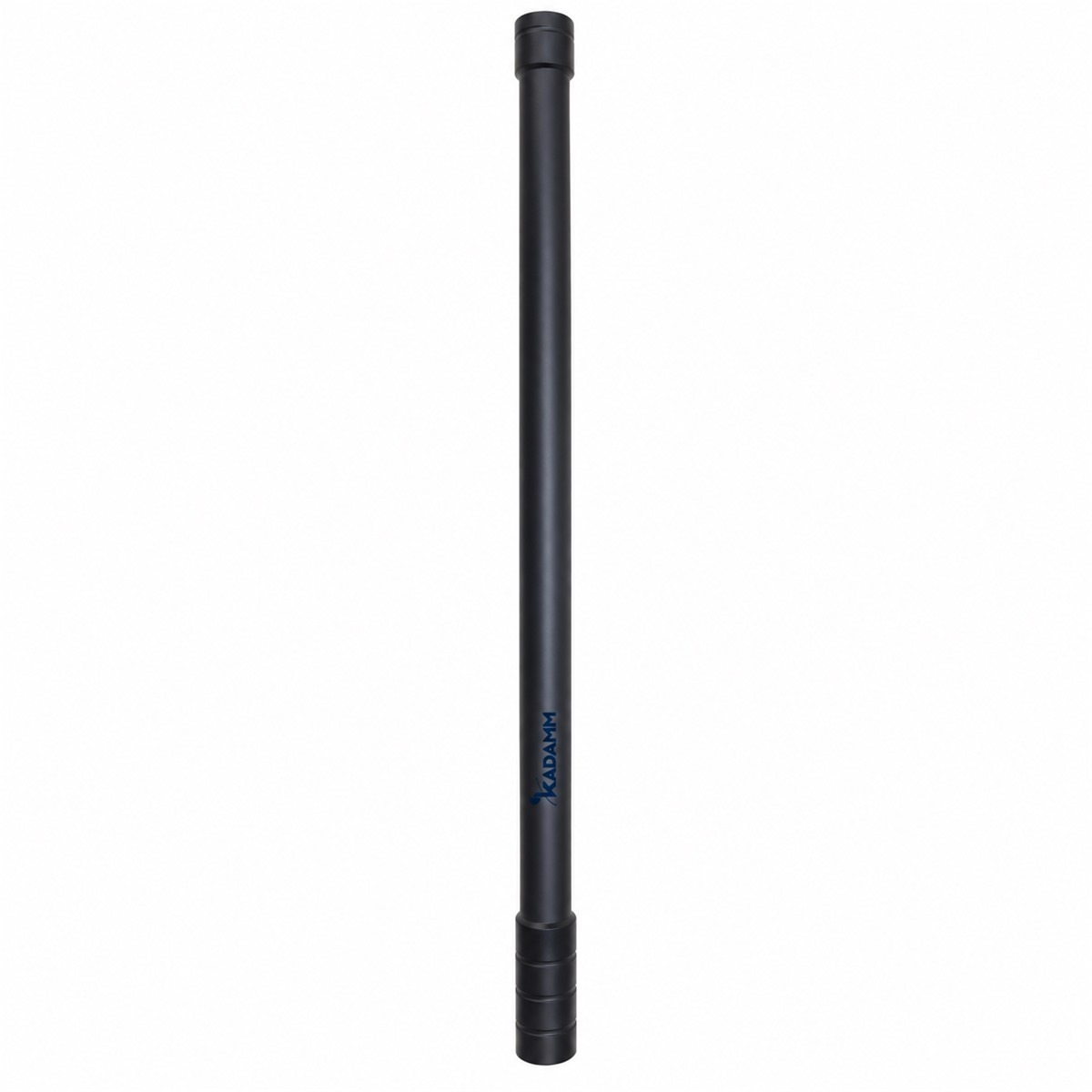

KADAMM AOW5759-11 — всенаправленная антенна Wi-Fi 5720–5950 МГц, 11 дБи, 360°, 1 порт

KADAMM AOW5759-11 — всенаправленная антенна Wi-Fi: она излучает равномерно во все стороны по горизонтали и закрывает зону вокруг точки доступа. Диапазоны Wi-Fi — 5 ГГц; полосы антенны — 5720–5950 МГц.

Диапазоны Wi-Fi ведут себя по-разному. На 2,4 ГГц всего три непересекающихся канала по 20 МГц (1, 6 и 11), зато сигнал лучше огибает препятствия и проходит сквозь стены. На 5 ГГц каналов десятки, их объединяют в широкие полосы 40, 80 и 160 МГц ради скорости, но затухание на той же дистанции больше примерно на 7 дБ (отношение частот 5,5 / 2,44 даёт 20·lg 2,25 ≈ 7 дБ). Поэтому диапазон антенны выбирают под задачу и под точку доступа.

Усиление всенаправленной антенны (11 дБи) набирается не поворотом луча, а его сжатием по вертикали: чем выше усиление, тем дальше уходит сигнал по горизонтали и тем уже вертикальный луч. Под самой антенной остаётся зона слабого сигнала, поэтому высоконаправленную по вертикали антенну не ставят над абонентами, которые находятся рядом с мачтой.

На 5 ГГц потери в коаксиальном кабеле заметно выше, чем на 2,4 ГГц: длинное снижение может «съесть» всё усиление антенны. Поэтому точку доступа стараются ставить ближе к антенне, а к ней вести Ethernet с питанием PoE.

Электрические параметры тракта: КСВН не более 1,6; допустимая мощность 50 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.

Конструкция и условия работы: размеры Ø32 × 600 мм; масса 0,34 кг; крепление: хомут-защёлка; рабочая температура −45…+85 °C.

Разъём — 1×N. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.

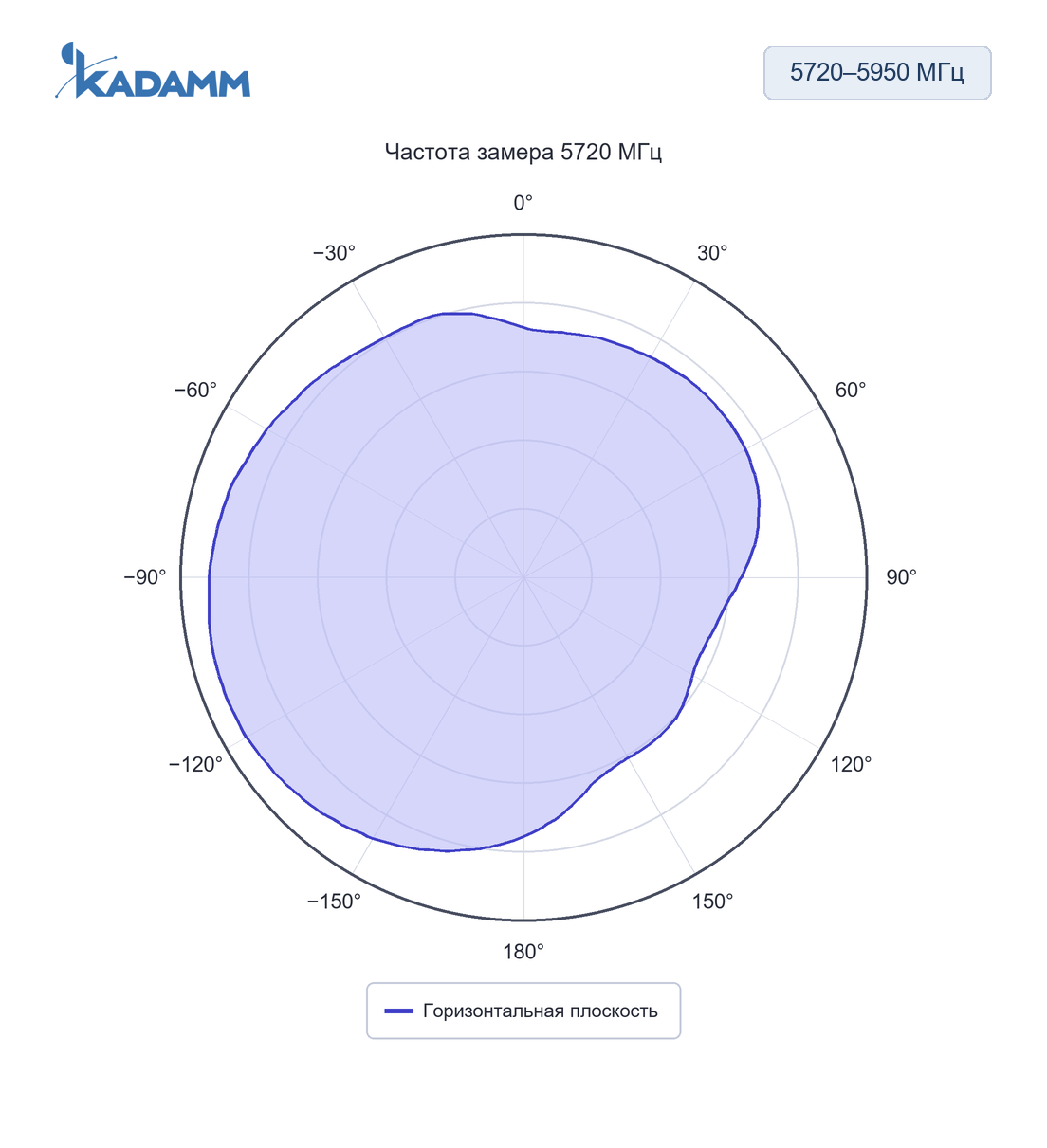

5720–5950 МГц, горизонтальная плоскость, 5720 МГц, исполнение KADAMM AOW5759-11По горизонтали — круговая, усиление в максимуме 11 дБи.

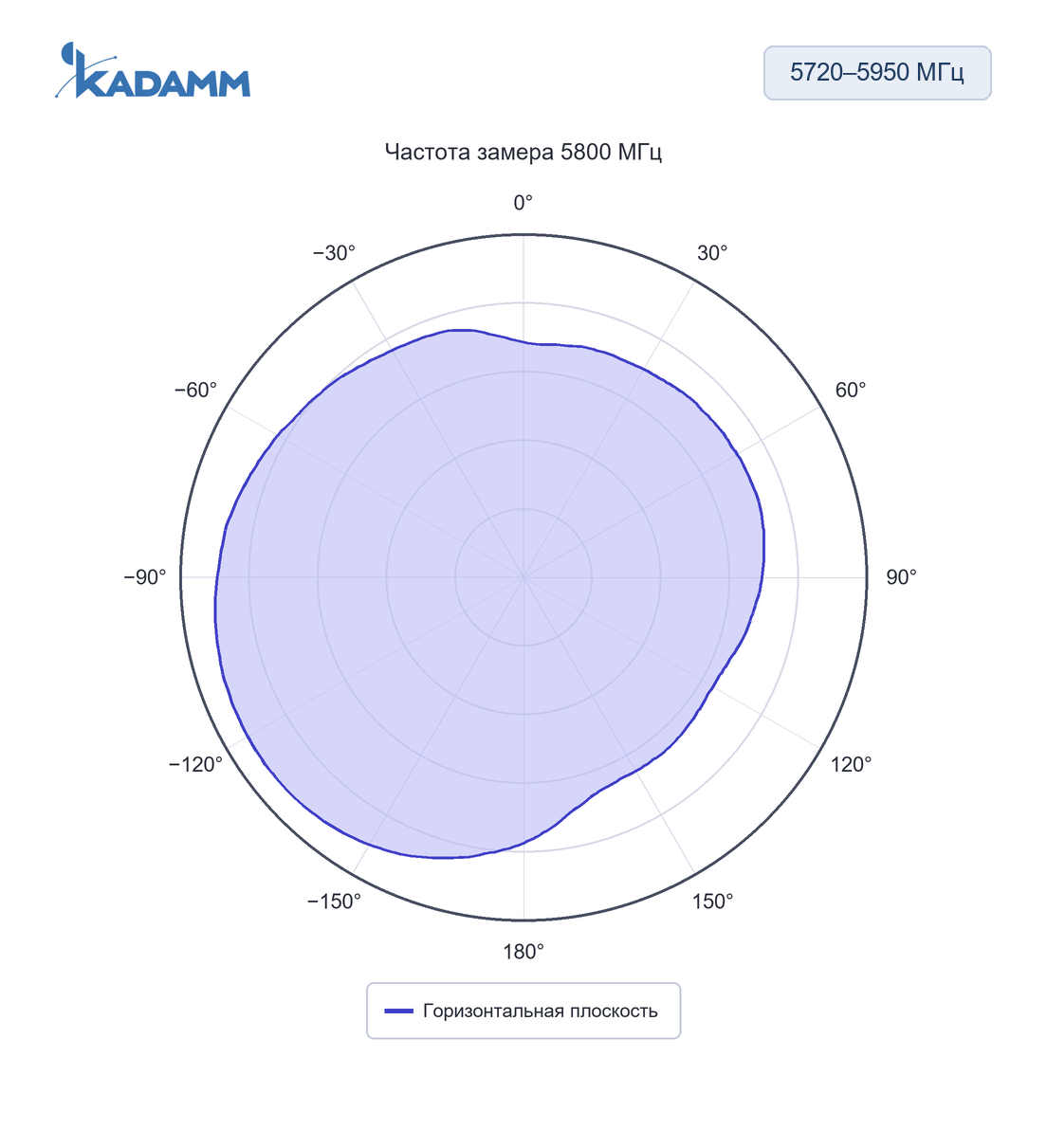

5720–5950 МГц, горизонтальная плоскость, 5800 МГц, исполнение KADAMM AOW5759-11По горизонтали — круговая, усиление в максимуме 11 дБи.

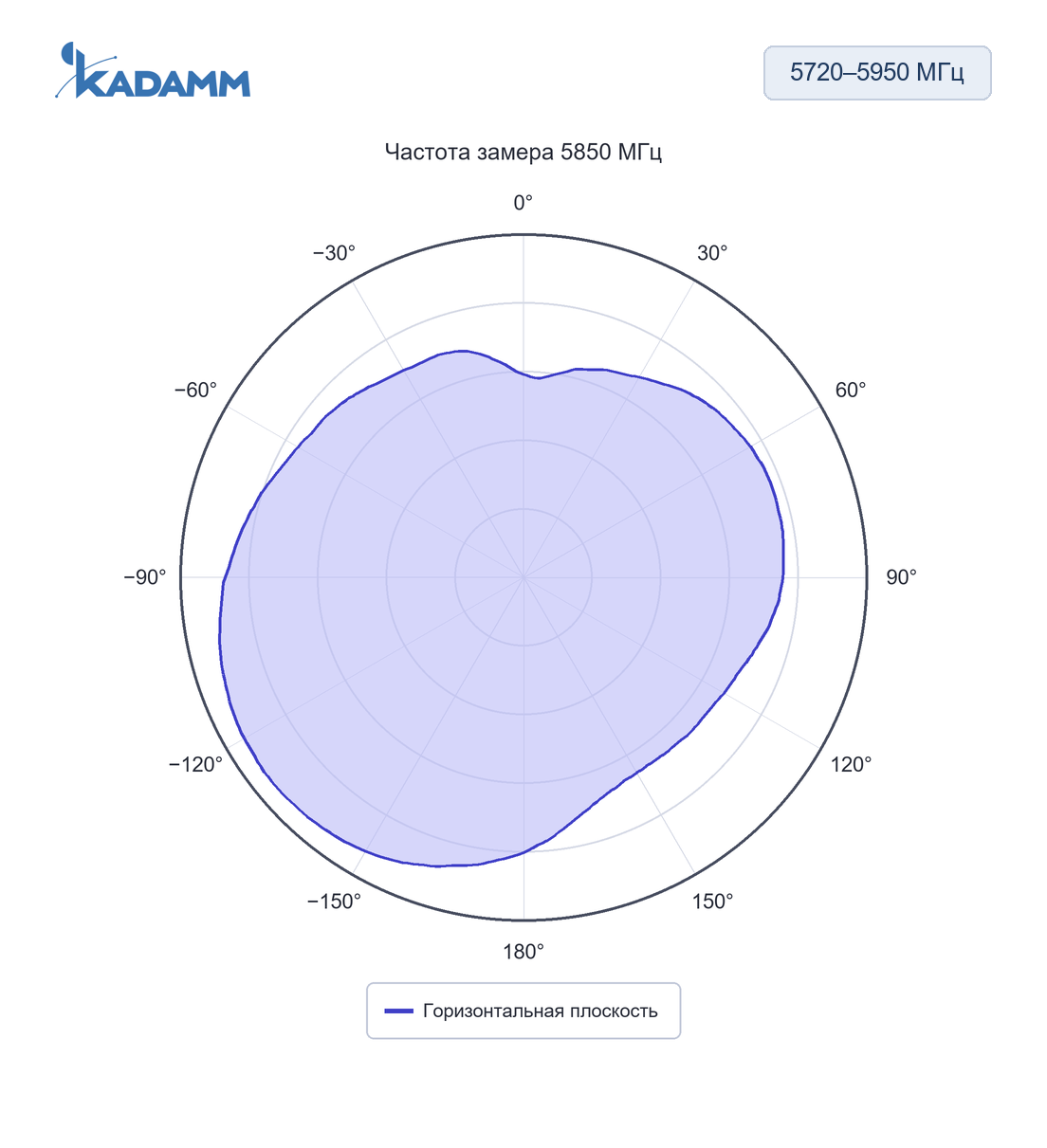

5720–5950 МГц, горизонтальная плоскость, 5850 МГц, исполнение KADAMM AOW5759-11По горизонтали — круговая, усиление в максимуме 11 дБи.

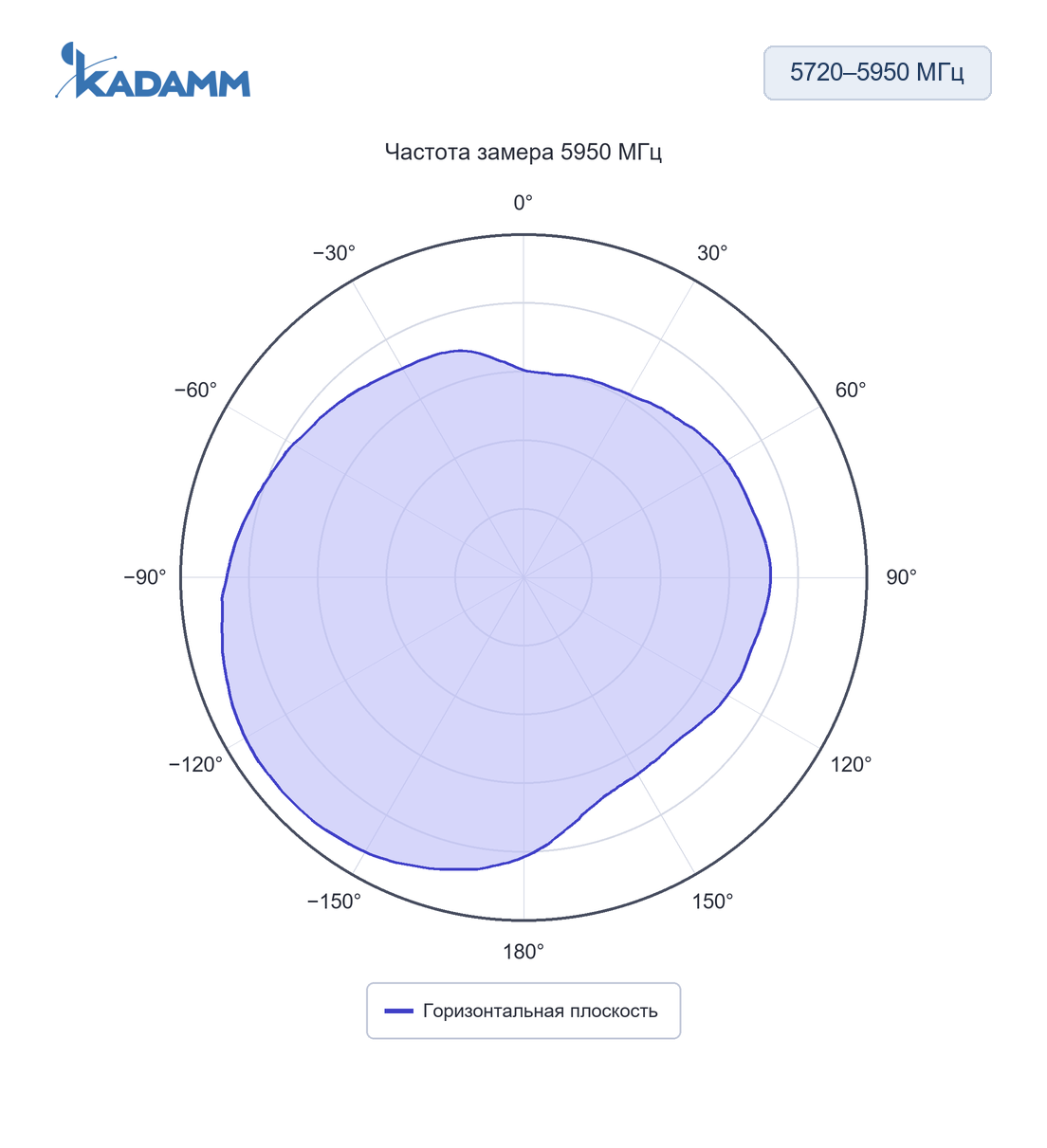

5720–5950 МГц, горизонтальная плоскость, 5950 МГц, исполнение KADAMM AOW5759-11По горизонтали — круговая, усиление в максимуме 11 дБи.

По горизонтали диаграмма близка к окружности: антенна не имеет выделенного направления.

• IEC 61169-16 — присоединительные размеры разъёмов N; у AOW5759-11 — вилка N (IEC 61169-16).
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры AOW5759-11 в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход AOW5759-11 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 11 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 11 = 51 дБм, то есть около 126 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 5835 МГц (середина полосы 5720–5950 МГц): L = 32,45 + 20·lg 5835 + 20·lg 1 = 107,8 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 51 − 107,8 = −56,8 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.

Антенны Wi-Fi применяют для покрытия складов, цехов, кампусов и открытых площадок, для беспроводных мостов между зданиями, видеонаблюдения, промышленных сетей и телеметрии, а также для дооснащения роутеров и точек доступа.

Перед заказом KADAMM AOW5759-11 сверьте с проектом:

• Частоты оборудования — внутри 5720–5950 МГц
• Мощность на порт — не выше 50 Вт
• Разъёмы — 1×N
• Опора и крепление — хомут-защёлка
• Климат площадки — в пределах −45…+85 °C

• Крепление AOW5759-11 — хомут-защёлка.
• AOW5759-11 ставят вертикально, выше окружающих предметов и в стороне от мачты и соседних антенн.
• Разъёмы — вилка N (IEC 61169-16).
• После затяжки соединения AOW5759-11 на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
• Корпус и крепление AOW5759-11 включают в контур заземления и молниезащиты опоры по проекту.
