KADAMM AOW5158-12M — всенаправленная антенна Wi-Fi 5150–5850 МГц, 12 дБи, 360°, 2 порта

KADAMM AOW5158-12M — всенаправленная антенна Wi-Fi: она излучает равномерно во все стороны по горизонтали и закрывает зону вокруг точки доступа. Диапазоны Wi-Fi — 5 ГГц; полосы антенны — 5150–5850 МГц.

Диапазоны Wi-Fi ведут себя по-разному. На 2,4 ГГц всего три непересекающихся канала по 20 МГц (1, 6 и 11), зато сигнал лучше огибает препятствия и проходит сквозь стены. На 5 ГГц каналов десятки, их объединяют в широкие полосы 40, 80 и 160 МГц ради скорости, но затухание на той же дистанции больше примерно на 7 дБ (отношение частот 5,5 / 2,44 даёт 20·lg 2,25 ≈ 7 дБ). Поэтому диапазон антенны выбирают под задачу и под точку доступа.

Антенна рассчитана на MIMO: входов — 2. Каждый вход подключают к своему радиотракту точки доступа; разные поляризации (вертикальная и горизонтальная или ±45°) дают независимые каналы, и скорость растёт без расширения полосы.

Усиление всенаправленной антенны (12 дБи) набирается не поворотом луча, а его сжатием по вертикали: чем выше усиление, тем дальше уходит сигнал по горизонтали и тем уже вертикальный луч (7°). Под самой антенной остаётся зона слабого сигнала, поэтому высоконаправленную по вертикали антенну не ставят над абонентами, которые находятся рядом с мачтой.

На 5 ГГц потери в коаксиальном кабеле заметно выше, чем на 2,4 ГГц: длинное снижение может «съесть» всё усиление антенны. Поэтому точку доступа стараются ставить ближе к антенне, а к ней вести Ethernet с питанием PoE.

Электрические параметры тракта: КСВН не более 2,0; допустимая мощность 50 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.

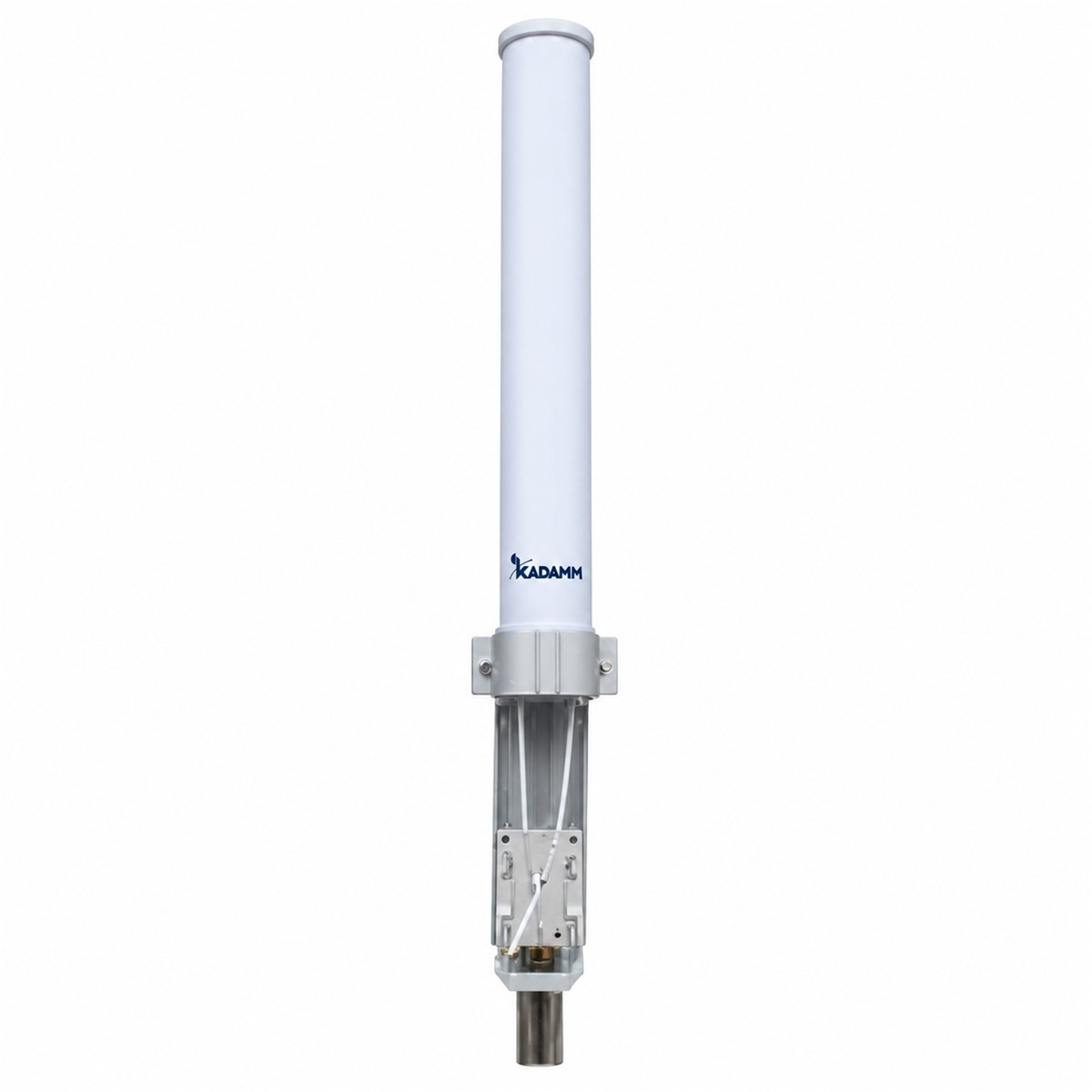

Конструкция и условия работы: размеры Ø50 × 600 мм; крепление: Ø30–60 мм; предельная скорость ветра 60 м/с; рабочая температура −40…+60 °C.

Разъём — 2×N. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.

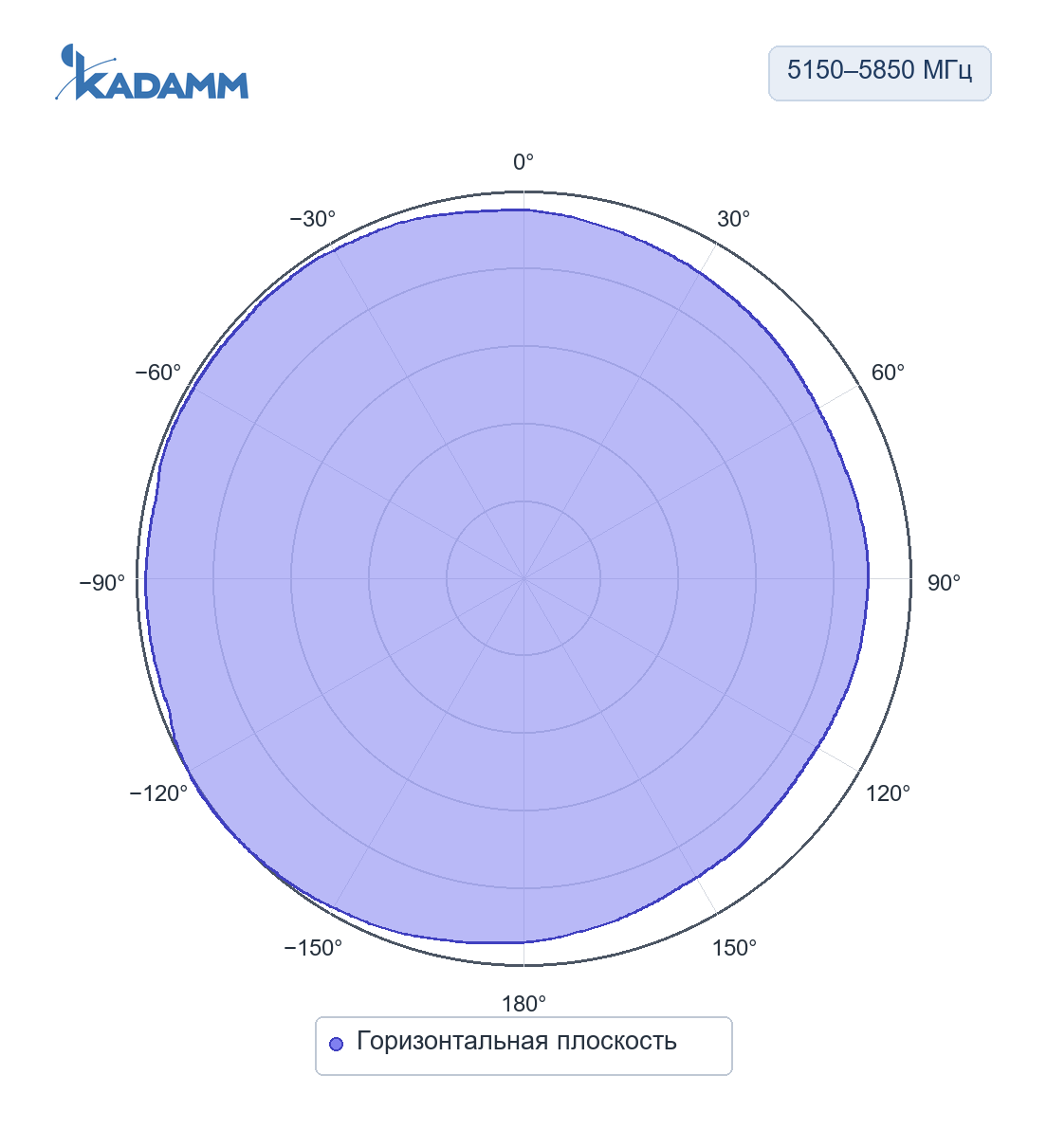

5150–5850 МГц, горизонтальная плоскостьПо горизонтали — круговая, усиление в максимуме 12 дБи.

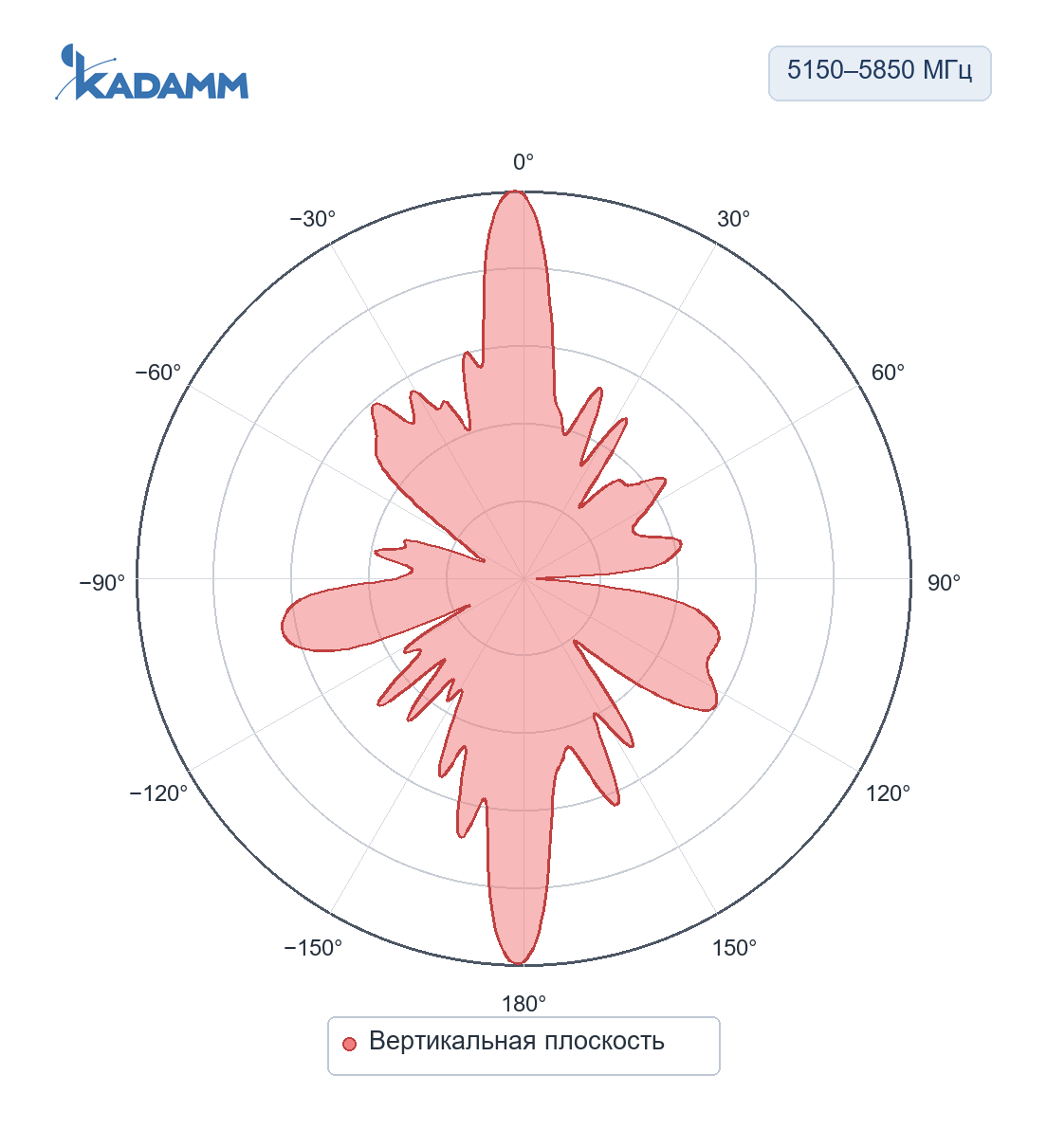

5150–5850 МГц, вертикальная плоскостьПо вертикали 7°, усиление в максимуме 12 дБи.

По горизонтали диаграмма близка к окружности: антенна не имеет выделенного направления.

• IEC 61169-16 — присоединительные размеры разъёмов N; у AOW5158-12M — 2 × вилка N (IEC 61169-16).
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры AOW5158-12M в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход AOW5158-12M подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 12 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 12 = 52 дБм, то есть около 158 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 5500 МГц (середина полосы 5150–5850 МГц): L = 32,45 + 20·lg 5500 + 20·lg 1 = 107,3 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 52 − 107,3 = −55,3 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.

Антенны Wi-Fi применяют для покрытия складов, цехов, кампусов и открытых площадок, для беспроводных мостов между зданиями, видеонаблюдения, промышленных сетей и телеметрии, а также для дооснащения роутеров и точек доступа.

Сети и службы в полосах AOW5158-12M:

Перед заказом KADAMM AOW5158-12M сверьте с проектом:

• Частоты оборудования — внутри 5150–5850 МГц
• Мощность на порт — не выше 50 Вт
• Разъёмы — 2×N
• Опора и крепление — на трубу Ø30–60 мм
• Климат площадки — в пределах −40…+60 °C

• Крепление AOW5158-12M — на трубу Ø30–60 мм.
• AOW5158-12M ставят вертикально, выше окружающих предметов и в стороне от мачты и соседних антенн.
• Разъёмы — 2 × вилка N (IEC 61169-16).
• Разъёмы AOW5158-12M на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
• Корпус и крепление AOW5158-12M включают в контур заземления и молниезащиты опоры по проекту; грозозащита — заземление по постоянному току.
