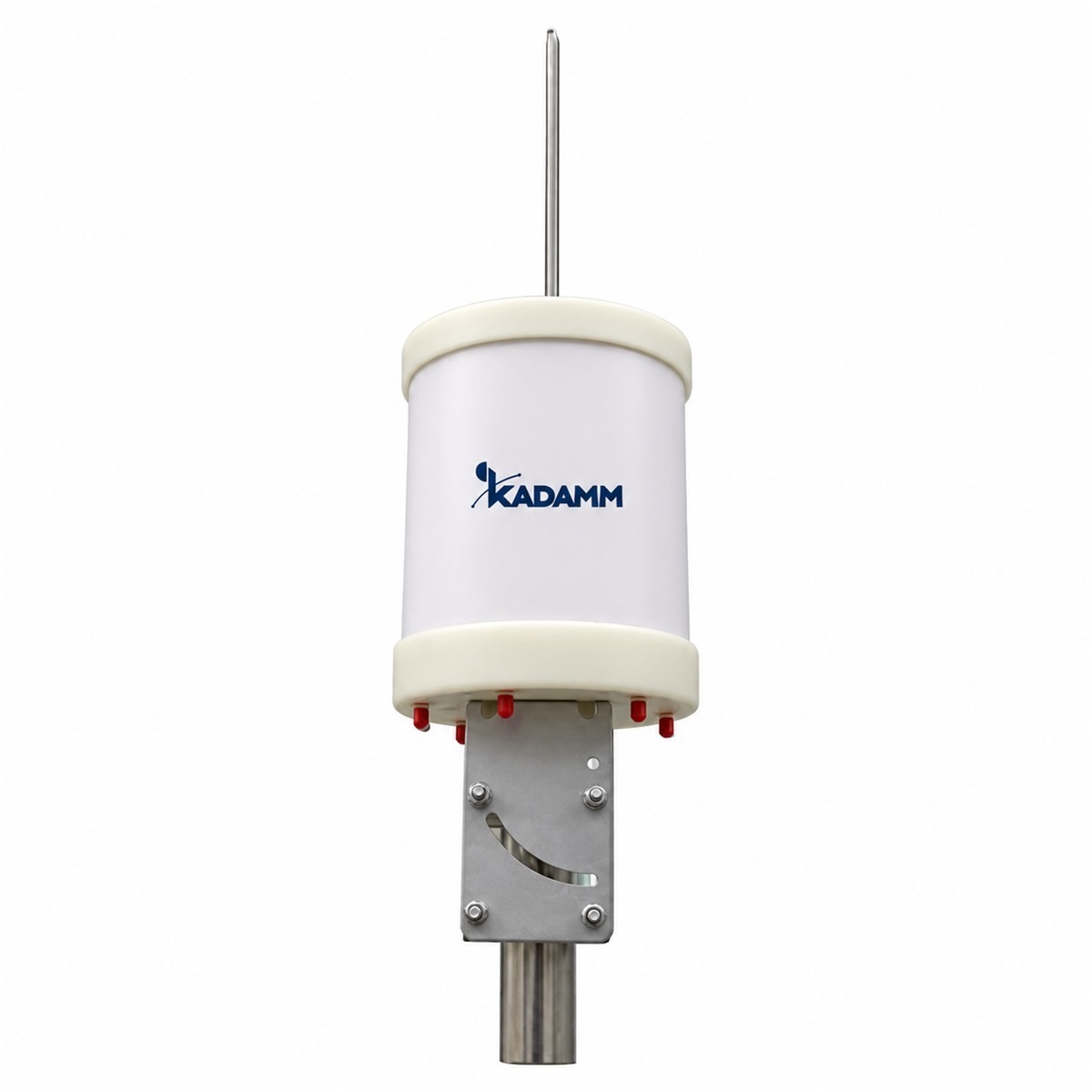

KADAMM AOW2458-10M6 — всенаправленная антенна Wi-Fi 2400–2500 / 5150–5850 МГц, 10 дБи, 360°, 6 портов

KADAMM AOW2458-10M6 — всенаправленная антенна Wi-Fi: она излучает равномерно во все стороны по горизонтали и закрывает зону вокруг точки доступа. Диапазоны Wi-Fi — 2,4 и 5 ГГц; полосы антенны — 2400–2500 / 5150–5850 МГц.

Диапазоны Wi-Fi ведут себя по-разному. На 2,4 ГГц всего три непересекающихся канала по 20 МГц (1, 6 и 11), зато сигнал лучше огибает препятствия и проходит сквозь стены. На 5 ГГц каналов десятки, их объединяют в широкие полосы 40, 80 и 160 МГц ради скорости, но затухание на той же дистанции больше примерно на 7 дБ (отношение частот 5,5 / 2,44 даёт 20·lg 2,25 ≈ 7 дБ). Поэтому двухдиапазонная антенна закрывает обе задачи сразу: дальность и проникновение на 2,4 ГГц, скорость на 5 ГГц.

Антенна рассчитана на MIMO: входов — 6. Каждый вход подключают к своему радиотракту точки доступа; разные поляризации (вертикальная и горизонтальная или ±45°) дают независимые каналы, и скорость растёт без расширения полосы.

Усиление всенаправленной антенны (8 / 10 дБи) набирается не поворотом луча, а его сжатием по вертикали: чем выше усиление, тем дальше уходит сигнал по горизонтали и тем уже вертикальный луч (16° / 10,5°). Под самой антенной остаётся зона слабого сигнала, поэтому высоконаправленную по вертикали антенну не ставят над абонентами, которые находятся рядом с мачтой.

На 5 ГГц потери в коаксиальном кабеле заметно выше, чем на 2,4 ГГц: длинное снижение может «съесть» всё усиление антенны. Поэтому точку доступа стараются ставить ближе к антенне, а к ней вести Ethernet с питанием PoE.

Электрические параметры тракта: КСВН не более 1,5; допустимая мощность 100 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.

Конструкция и условия работы: размеры Ø160 × 405 мм; крепление: Ø30–60 мм; предельная скорость ветра 60 м/с; рабочая температура −40…+60 °C.

Разъём — 6×SMA. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.

2400–2500 МГц, горизонтальная плоскостьПо горизонтали — круговая, усиление в максимуме 8 дБи.

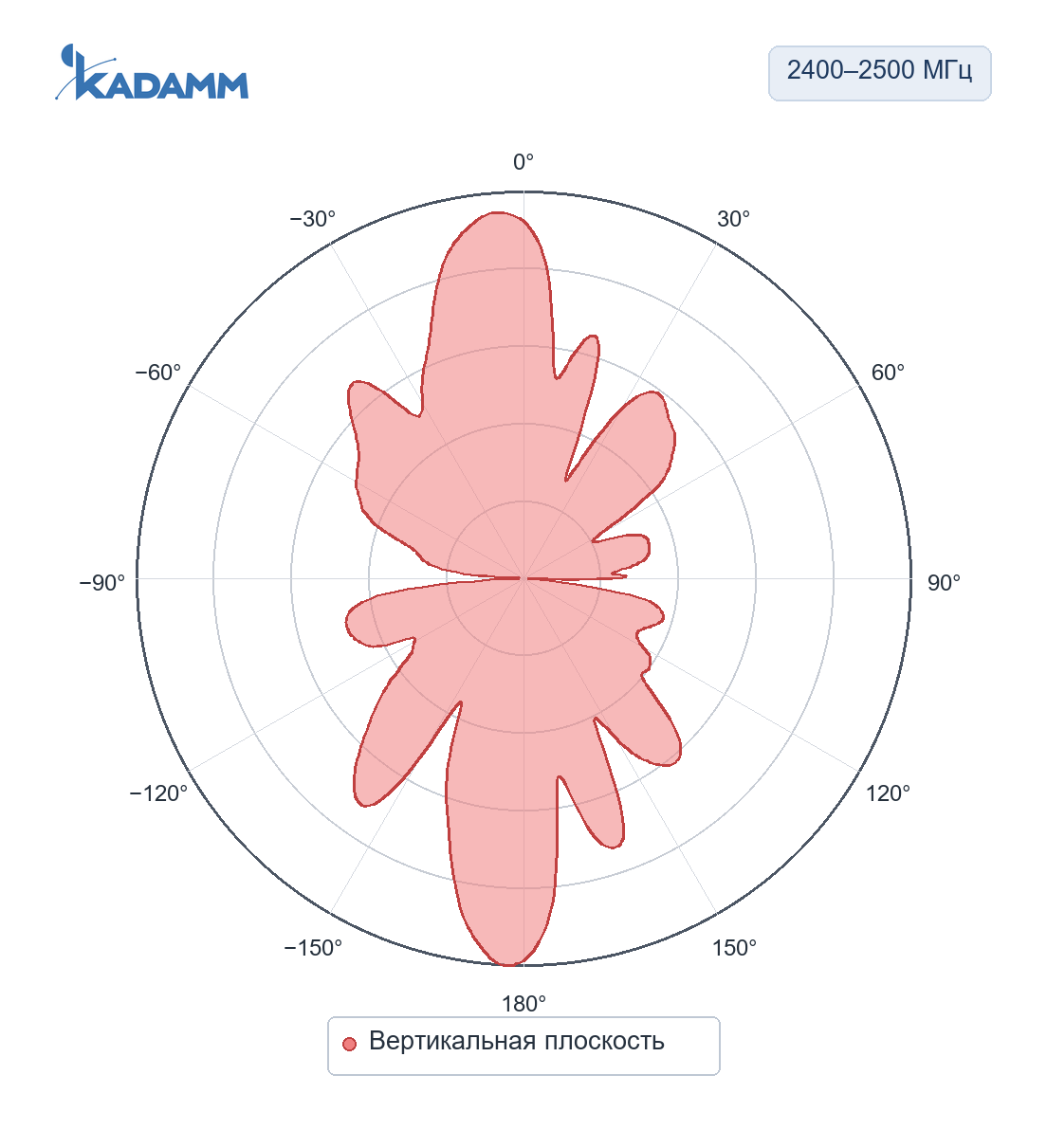

2400–2500 МГц, вертикальная плоскостьПо вертикали 16°, усиление в максимуме 8 дБи.

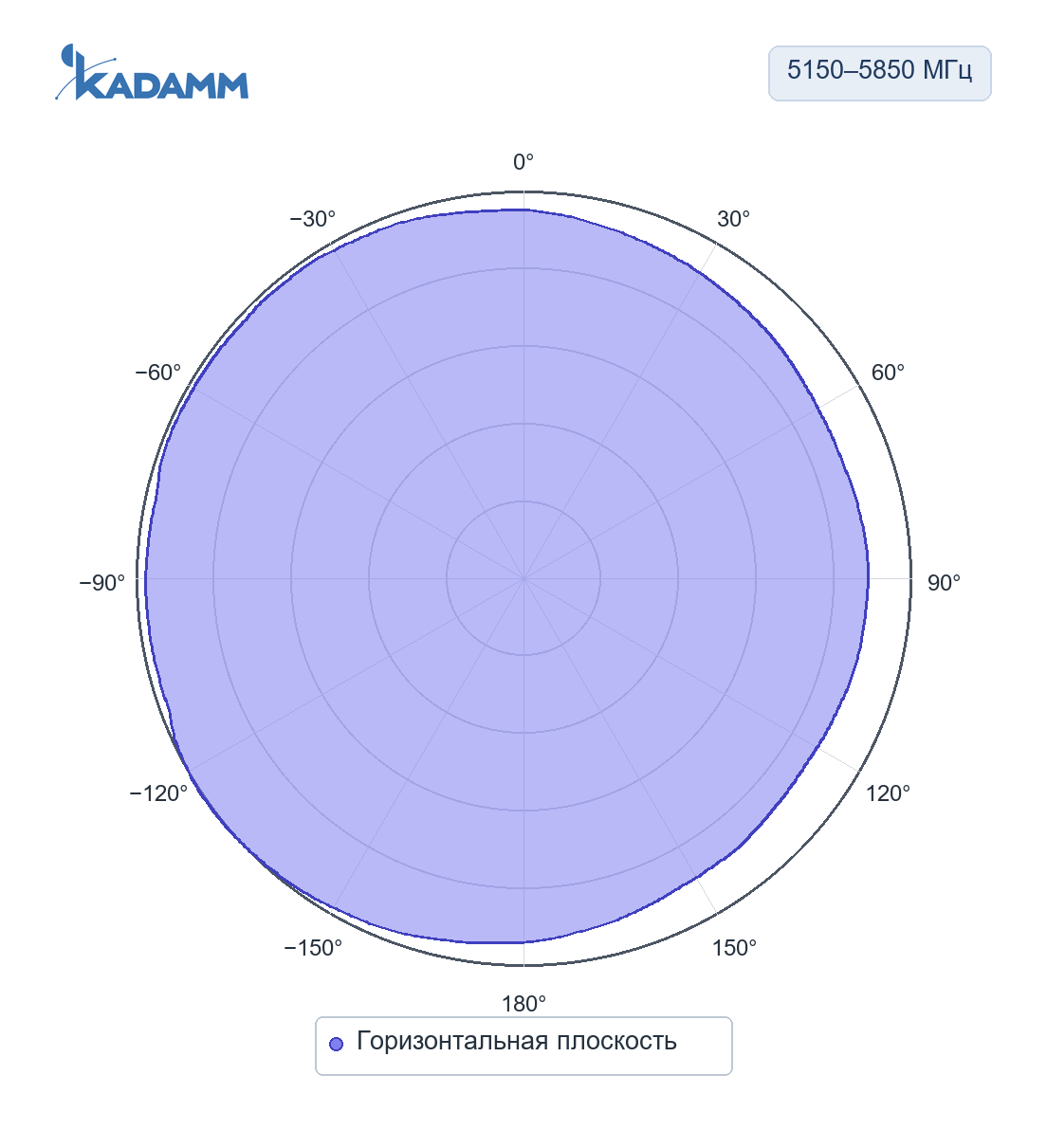

5150–5850 МГц, горизонтальная плоскостьПо горизонтали — круговая, усиление в максимуме 10 дБи.

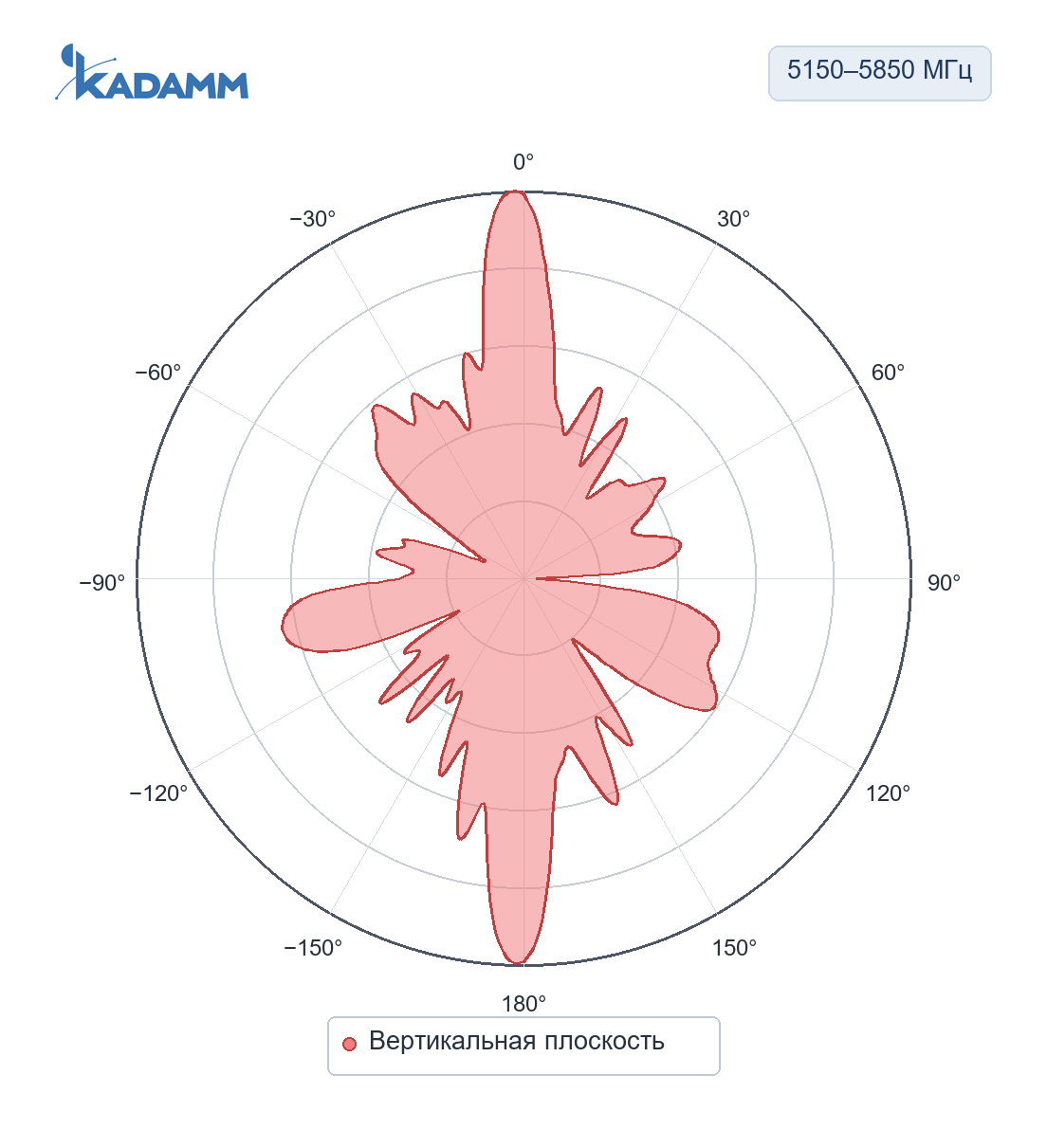

5150–5850 МГц, вертикальная плоскостьПо вертикали 10,5°, усиление в максимуме 10 дБи.

По горизонтали диаграмма близка к окружности: антенна не имеет выделенного направления.

• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры AOW2458-10M6 в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход AOW2458-10M6 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 10 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 10 = 50 дБм, то есть около 100 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 4125 МГц (середина полосы 2400–5850 МГц): L = 32,45 + 20·lg 4125 + 20·lg 1 = 104,8 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 50 − 104,8 = −54,8 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.

Антенны Wi-Fi применяют для покрытия складов, цехов, кампусов и открытых площадок, для беспроводных мостов между зданиями, видеонаблюдения, промышленных сетей и телеметрии, а также для дооснащения роутеров и точек доступа.

Сети и службы в полосах AOW2458-10M6:

Перед заказом KADAMM AOW2458-10M6 сверьте с проектом:

• Частоты оборудования — внутри 2400–5850 МГц
• Мощность на порт — не выше 100 Вт
• Разъёмы — 6×SMA
• Опора и крепление — на трубу Ø30–60 мм
• Климат площадки — в пределах −40…+60 °C

• Крепление AOW2458-10M6 — на трубу Ø30–60 мм.
• AOW2458-10M6 ставят вертикально, выше окружающих предметов и в стороне от мачты и соседних антенн.
• Разъёмы — 6 × розетка SMA.
• После затяжки соединения AOW2458-10M6 на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
• Корпус и крепление AOW2458-10M6 включают в контур заземления и молниезащиты опоры по проекту; грозозащита — заземление по постоянному току.
