Всенаправленная антенна Wi-Fi: 2,4 / 5 ГГц, усиление 2,5–4 дБи.
Что представляет собой антенна
KADAMM AMS-2458-2.5 — всенаправленная антенна Wi-Fi: она излучает равномерно во все стороны по горизонтали и закрывает зону вокруг точки доступа. Диапазоны Wi-Fi — 2,4 и 5 ГГц; полосы антенны — 2,4 / 5 ГГц.
Диапазоны Wi-Fi ведут себя по-разному. На 2,4 ГГц всего три непересекающихся канала по 20 МГц (1, 6 и 11), зато сигнал лучше огибает препятствия и проходит сквозь стены. На 5 ГГц каналов десятки, их объединяют в широкие полосы 40, 80 и 160 МГц ради скорости, но затухание на той же дистанции больше примерно на 7 дБ (отношение частот 5,5 / 2,44 даёт 20·lg 2,25 ≈ 7 дБ). Поэтому двухдиапазонная антенна закрывает обе задачи сразу: дальность и проникновение на 2,4 ГГц, скорость на 5 ГГц.
Усиление всенаправленной антенны (2,5–4 дБи) набирается не поворотом луча, а его сжатием по вертикали: чем выше усиление, тем дальше уходит сигнал по горизонтали и тем уже вертикальный луч. Под самой антенной остаётся зона слабого сигнала, поэтому высоконаправленную по вертикали антенну не ставят над абонентами, которые находятся рядом с мачтой.
На 5 ГГц потери в коаксиальном кабеле заметно выше, чем на 2,4 ГГц: длинное снижение может «съесть» всё усиление антенны. Поэтому точку доступа стараются ставить ближе к антенне, а к ней вести Ethernet с питанием PoE.
Чем отличается от похожих моделей KADAMM
- Габариты уточняйте у менеджера, у AOW2458-25 — 90 ± 0,5 мм
Между AMS-2458-2.5 и AOW2458-25 решают габариты, масса и способ крепления на конкретной опоре.
- Габариты уточняйте у менеджера, у AOW24-3 — Ø35 × 70 мм
Между AMS-2458-2.5 и AOW24-3 решают габариты, масса и способ крепления на конкретной опоре.
- Полосы 2400–2500 и 5150–5850 МГц, у AOW2458-6 — 2400–2483 и 5150–5850 МГц
- Габариты уточняйте у менеджера, у AOW2458-6 — по исполнению (см. таблицу «Исполнения»)
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.

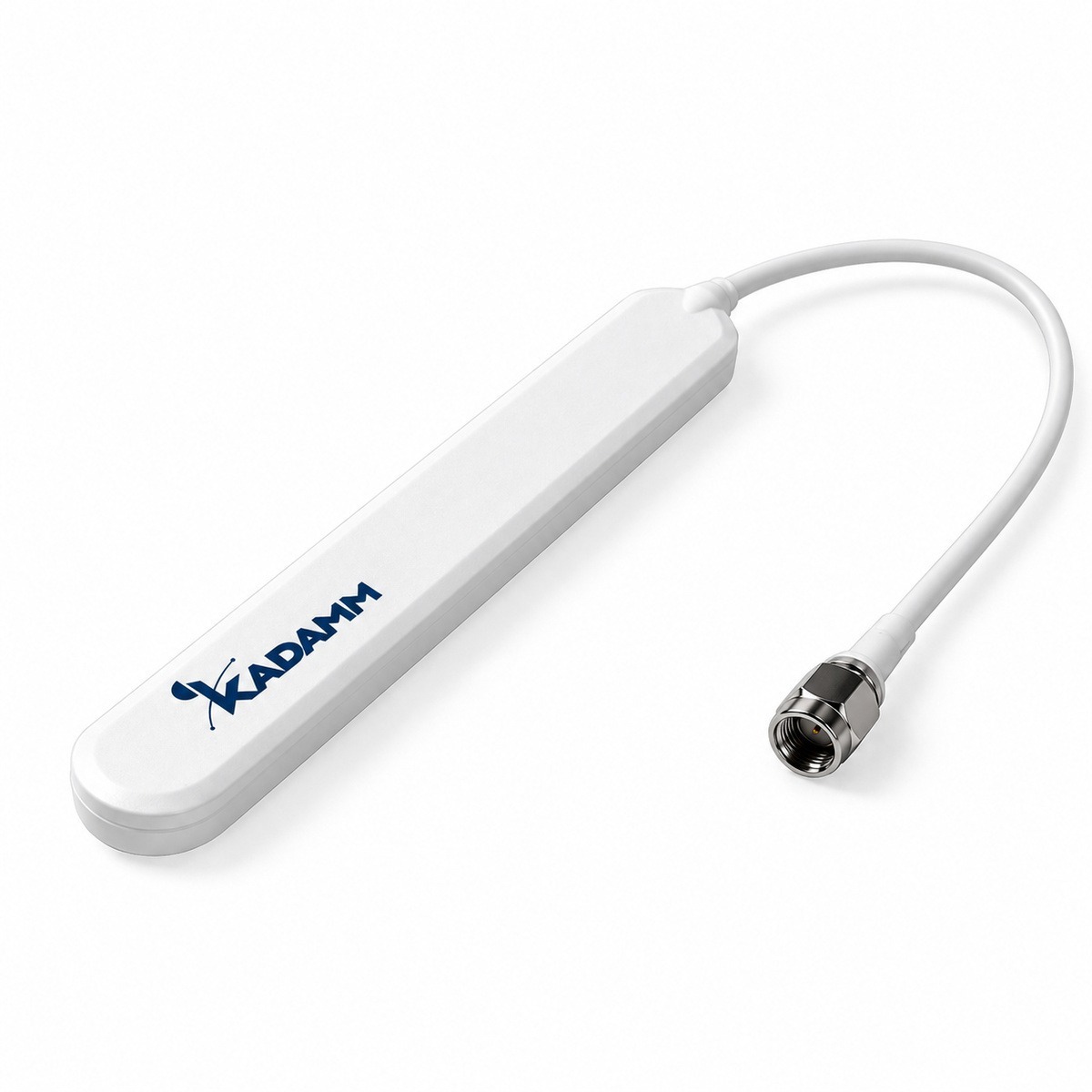

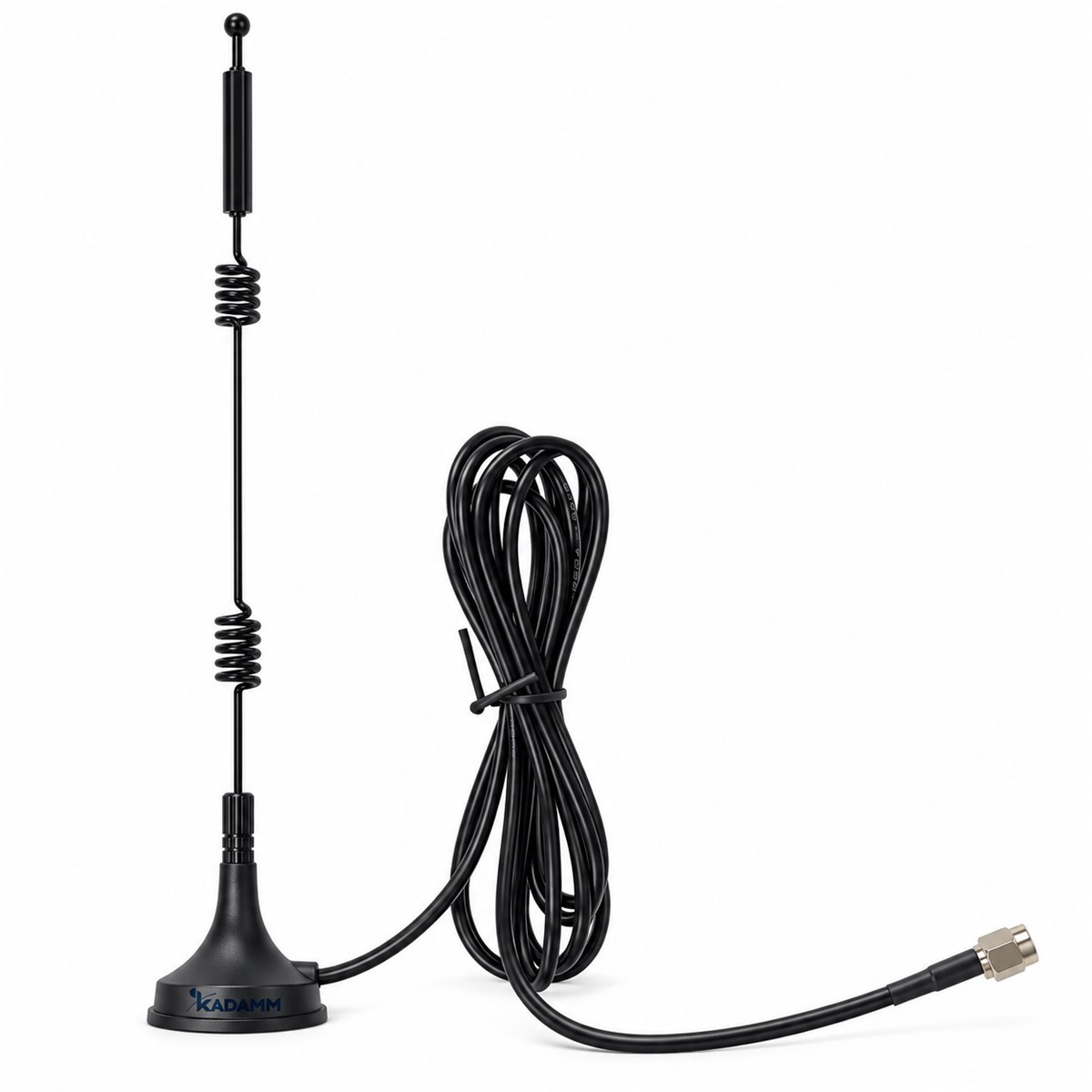

Фото исполнений

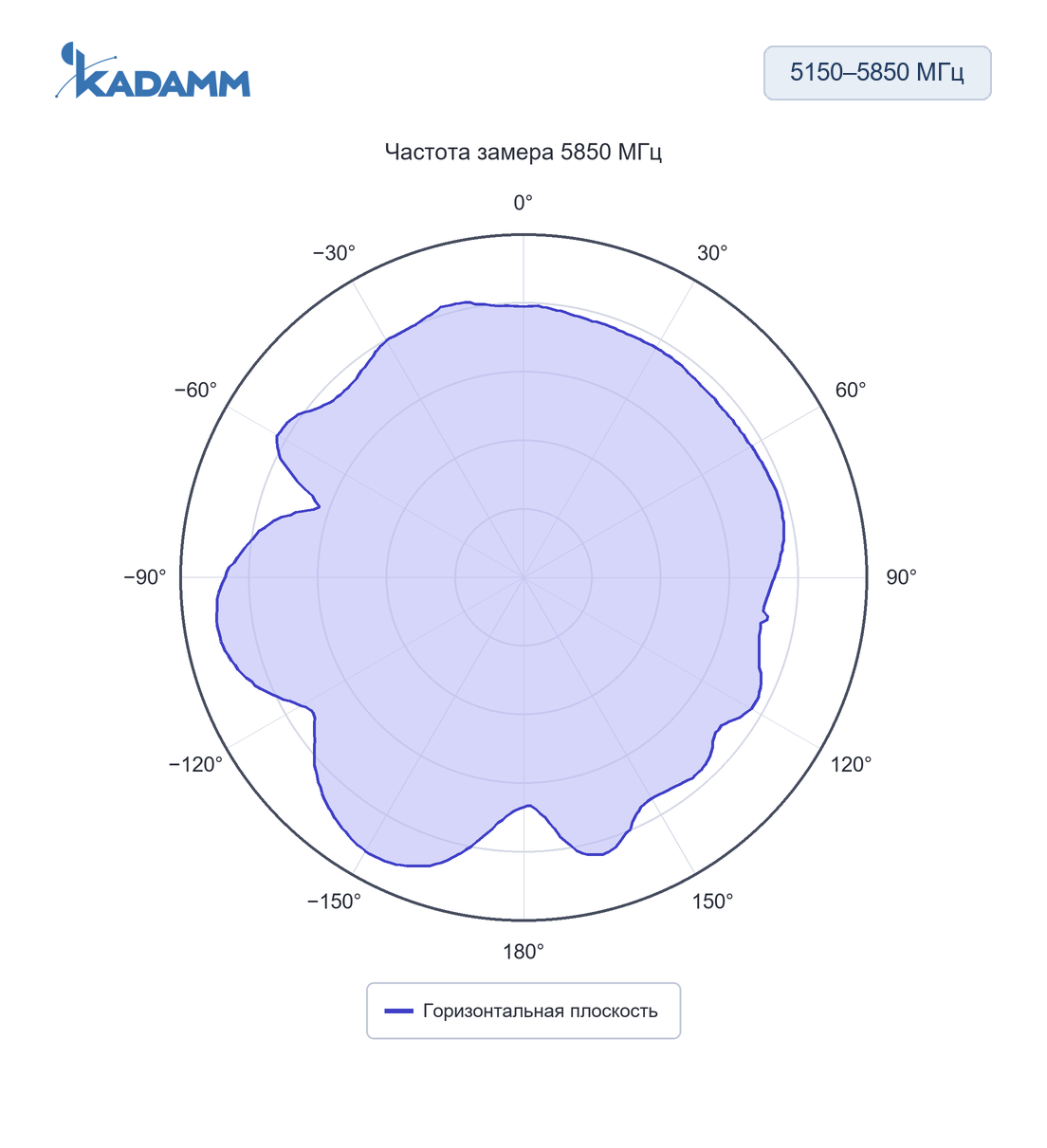

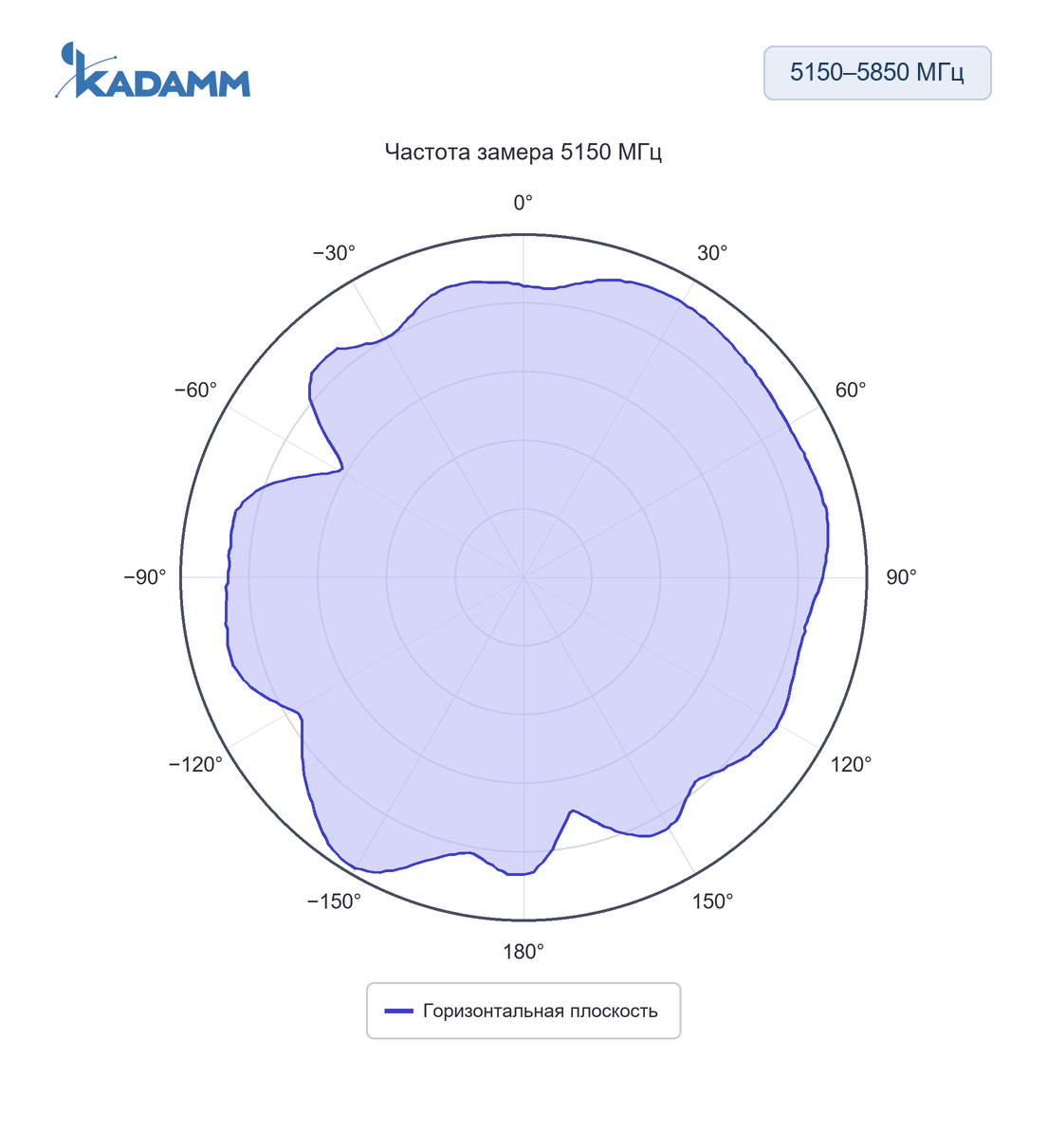

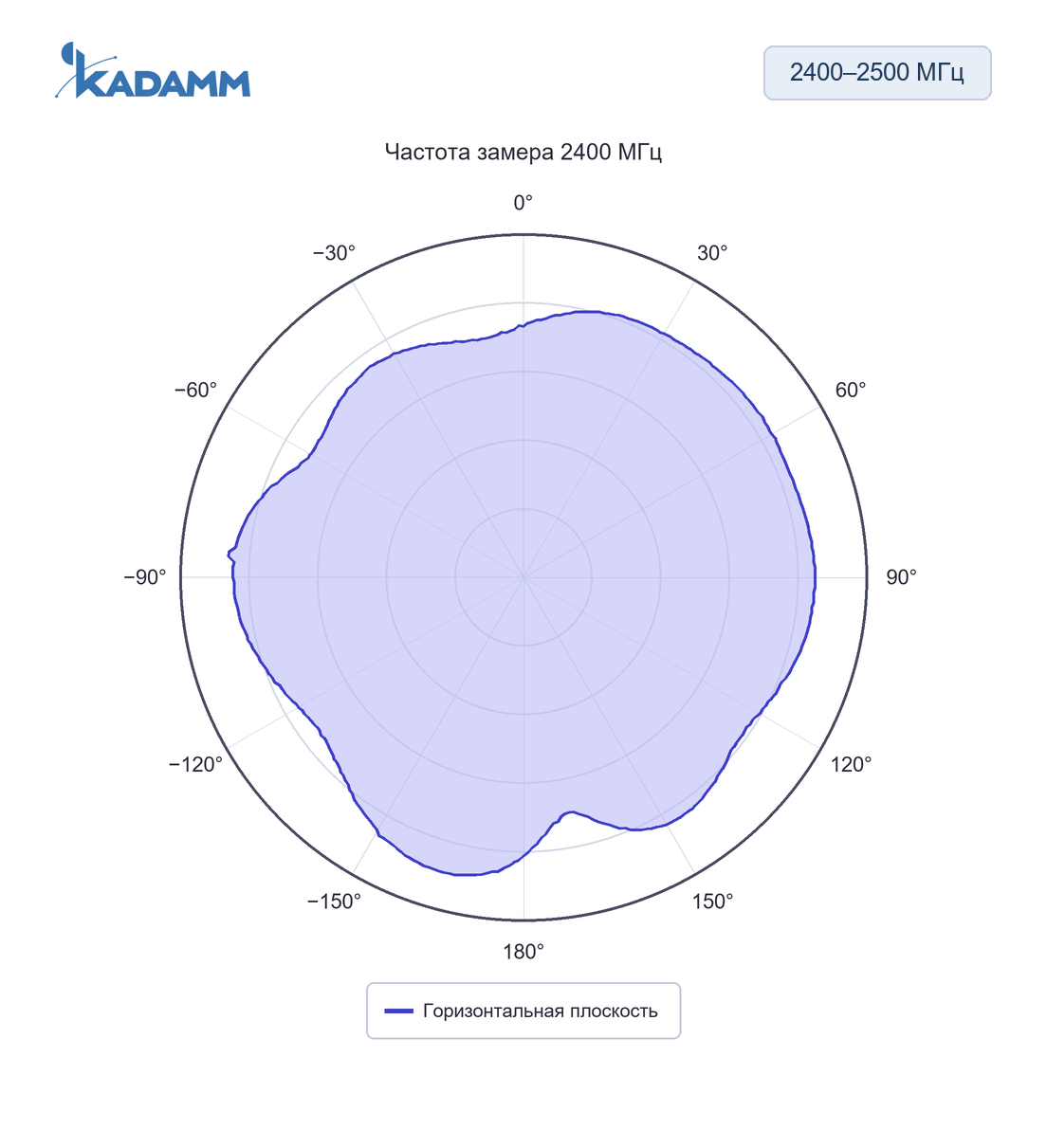

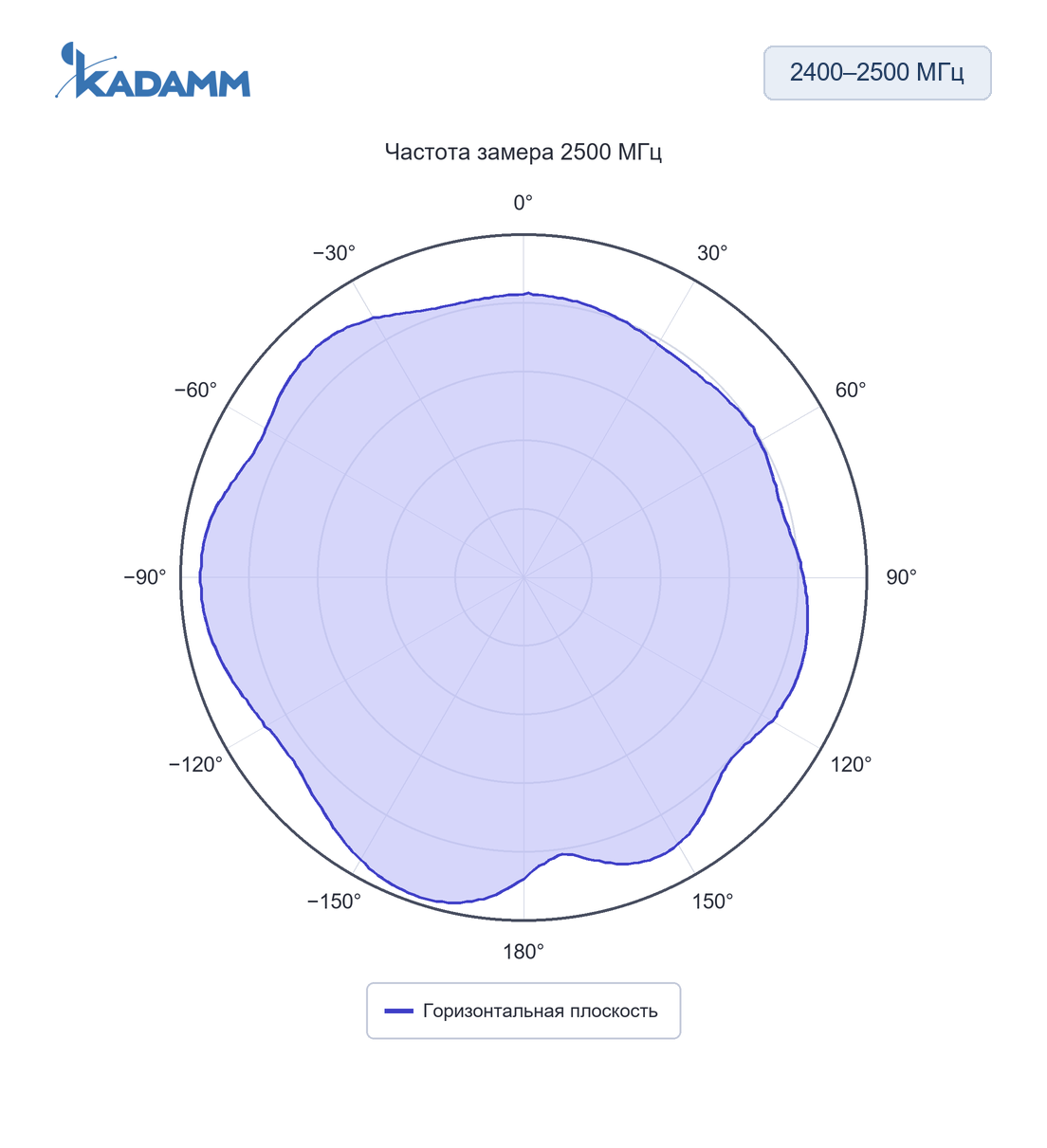

Диаграммы направленности
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу AMS-2458-2.5 с запасом по краям.
Значение AMS-2458-2.5 по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Согласование AMS-2458-2.5 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон | по исполнению (см. таблицу «Исполнения») |
| Усиление | по исполнению (см. таблицу «Исполнения») |
| КСВН | по исполнению (см. таблицу «Исполнения») |
| Волновое сопротивление | 50 Ом |
Механические характеристики
| Параметр | Значение |
|---|---|
| Тип | выносная антенна в пластиковом корпусе с кабелем |
| Материал корпуса | поликарбонат, безгалогенный (LSZH) |
| Кабель | по исполнению (см. таблицу «Исполнения») |
| Разъём | уточняйте у менеджера |
| Размеры | уточняйте у менеджера |
Исполнения
| Артикул | Частоты | Усиление | КСВН | Размер, мм | Кабель, разъём | Крепление, защита |
|---|---|---|---|---|---|---|
| KADAMM AMS-2458-2.5 | 2,4 / 5 ГГц | 2,5 дБи (тип.) | 2,0 (тип.) | уточняйте у менеджера | RG-174, длина — уточняйте у менеджера; разъём — уточняйте у менеджера | уточняйте у менеджера |
| KADAMM AMS-2458-4M | 2400–2500 / 5150–5850 МГц | 4 дБи | ≤1,5 | 223 × Ø30 | RG174, 1,5 м; SMA, вилка (другие — по заказу) | магнит |
Стандарты
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры AMS-2458-2.5 в таблицах выше.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход AMS-2458-2.5 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 2,5 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 2,5 = 42,5 дБм, то есть около 18 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 2450 МГц (середина полосы 2400–2500 МГц): L = 32,45 + 20·lg 2450 + 20·lg 1 = 100,2 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 42,5 − 100,2 = −57,7 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Антенны Wi-Fi применяют для покрытия складов, цехов, кампусов и открытых площадок, для беспроводных мостов между зданиями, видеонаблюдения, промышленных сетей и телеметрии, а также для дооснащения роутеров и точек доступа.
Сети и службы в полосах AMS-2458-2.5:
Перед заказом KADAMM AMS-2458-2.5 сверьте с проектом:
- Частоты оборудования — внутри 2400–2500 и 5150–5850 МГц
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- AMS-2458-2.5 ставят вертикально, выше окружающих предметов и в стороне от мачты и соседних антенн.
- После затяжки соединения AMS-2458-2.5 на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
- Корпус и крепление AMS-2458-2.5 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Антенна КАДАММ AMS-2458-2.5
Документация и поставка
Документы
Техописание и каталог
Техническое описание AMS-2458-2.5 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM AMS-2458-2.5 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора AMS-2458-2.5 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM AMS-2458-2.5 | KADAMM AOW2458-25 | KADAMM AOW24-3 | KADAMM AOW2458-6 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 2400–2500 и 5150–5850 МГц | 2400–2500 и 5150–5850 МГц | 2400–2500 и 5150–5850 МГц | 2400–2483 и 5150–5850 МГц |
| Усиление | 2,5–4 дБи | 2,5 дБи | 3 дБи | 4–5 |
| Луч по горизонтали | — | 360° | — | — |
| Поляризация | — | Вертикальная | Вертикальная | Вертикальная |
| Порты | — | 1 | 1 | 1 |
| Габариты | уточняйте у менеджера | 90 ± 0,5 мм | Ø35 × 70 мм | по исполнению (см. таблицу «Исполнения») |
| Масса | — | 0,03 кг | 0,045 кг | 0,14–0,32 кг |
| Страница | Эта модель | Открыть | Открыть | Открыть |
