Автомобильная антенна: 3,5–50 МГц, усиление 3,5 дБи.
Что представляет собой антенна

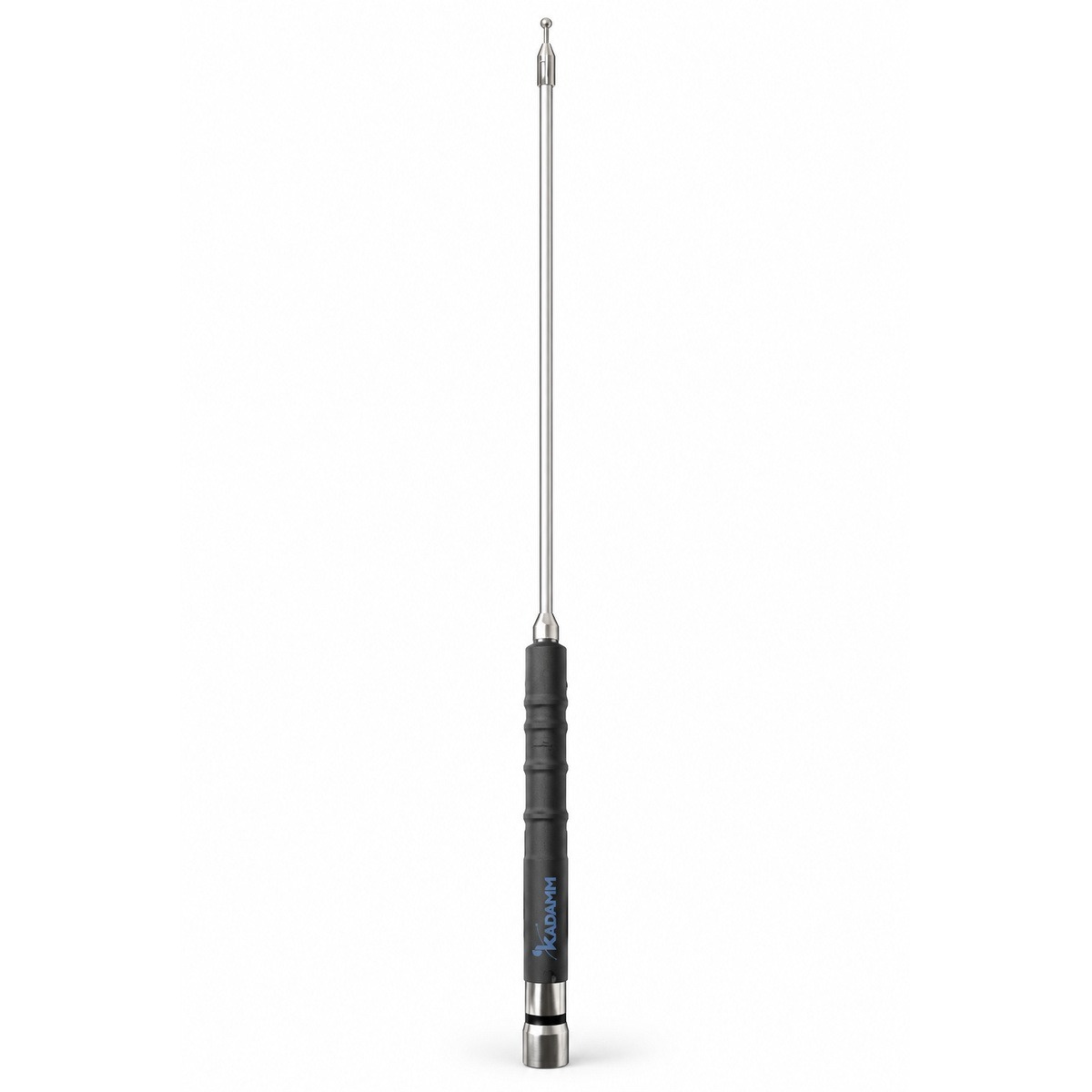

KADAMM AM-3.5/50 — автомобильная антенна диапазона 3,5–50 МГц. Антенну ставят на кузов транспортного средства: крышу автомобиля, кабину спецтехники, локомотив.
Штыревой автомобильной антенне нужна «земля» — металлическая поверхность под основанием: крыша достраивает излучатель до полного, и от её размера зависят согласование и диаграмма. Лучшее место — центр металлической крыши. На пластиковых и стеклянных поверхностях применяют антенны с собственным противовесом.
Разъём — UHF. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM
- Полосы 3,5–50 МГц, у AM-35035 — 390–480 МГц
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
- Полосы 3,5–50 МГц, у AM-35035M — 390–510 МГц
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 3,5–50 МГц, у AM-35035M-2 — 390–510 МГц
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу AM-3.5/50 с запасом по краям.
Значение AM-3.5/50 по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | по исполнению (см. таблицу «Исполнения») |
| Коэффициент усиления | по исполнению (см. таблицу «Исполнения») |
| КСВН | уточняйте у менеджера |
| Максимальная мощность | уточняйте у менеджера |
| Диаграмма направленности | уточняйте у менеджера |
Механические характеристики
| Параметр | Значение |
|---|---|
| Тип | автомобильная штыревая антенна |
| Разъём | по исполнению (см. таблицу «Исполнения») |
| Длина | по исполнению (см. таблицу «Исполнения») |
| Крепёж и кабель | уточняйте у менеджера |
| Рабочая температура | уточняйте у менеджера |
Исполнения
| Артикул | Диапазон | Усиление | Разъём | Длина | Исполнение |
|---|---|---|---|---|---|
| KADAMM AM-3.5/50-35M | 3,5–50 МГц | 3,5 дБи | UHF (PL-259, вилка) | 1300 мм | перемычки-отводы для настройки диапазона |
| KADAMM AM-7/50-35M | 7–50 МГц | 3,5 дБи | UHF (PL-259, вилка) | 1300 мм | перемычки-отводы для настройки диапазона |
Стандарты
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры AM-3.5/50 в таблицах выше.
- IEC 61169-29 — документ, на который ссылается техническое описание AM-3.5/50.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход AM-3.5/50 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 3,5 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 3,5 = 43,5 дБм, то есть около 22 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 27 МГц (середина полосы 3,5–50 МГц): L = 32,45 + 20·lg 27 + 20·lg 1 = 61 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 43,5 − 61 = −17,5 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Автомобильные антенны применяют для радиостанций, модемов и маршрутизаторов на транспорте, приёмников DAB, FM и ТВ, систем V2X — в зависимости от диапазона.
Перед заказом KADAMM AM-3.5/50 сверьте с проектом:
- Частоты оборудования — внутри 3,5–50 МГц
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- AM-3.5/50 ставят на крышу транспортного средства, как можно выше и дальше от других антенн.
- Разъёмы — по исполнению (см. таблицу «Исполнения»).
- Уличные соединения AM-3.5/50 после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
- Корпус и крепление AM-3.5/50 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Антенна КАДАММ выбранного исполнения
Документация и поставка
Документы
Техописание и каталог
Техническое описание AM-3.5/50 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM AM-3.5/50 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора AM-3.5/50 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM AM-3.5/50 | KADAMM AM-35035 | KADAMM AM-35035M | KADAMM AM-35035M-2 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 3,5–50 МГц | 390–480 МГц | 390–510 МГц | 390–510 МГц |
| Усиление | 3,5 дБи | 3,5 дБи | 3,5 дБи | 3,5 дБи |
| Луч по горизонтали | — | 360° | 360° | 360° |
| Поляризация | — | Вертикальная | Вертикальная | Вертикальная |
| Порты | — | 1 | 1 | 1 |
| Габариты | — | — | 305 мм | 305 мм |
| Страница | Эта модель | Открыть | Открыть | Открыть |
