Автомобильная антенна: 26–28 МГц, усиление 1,8–4 дБи.
Что представляет собой антенна

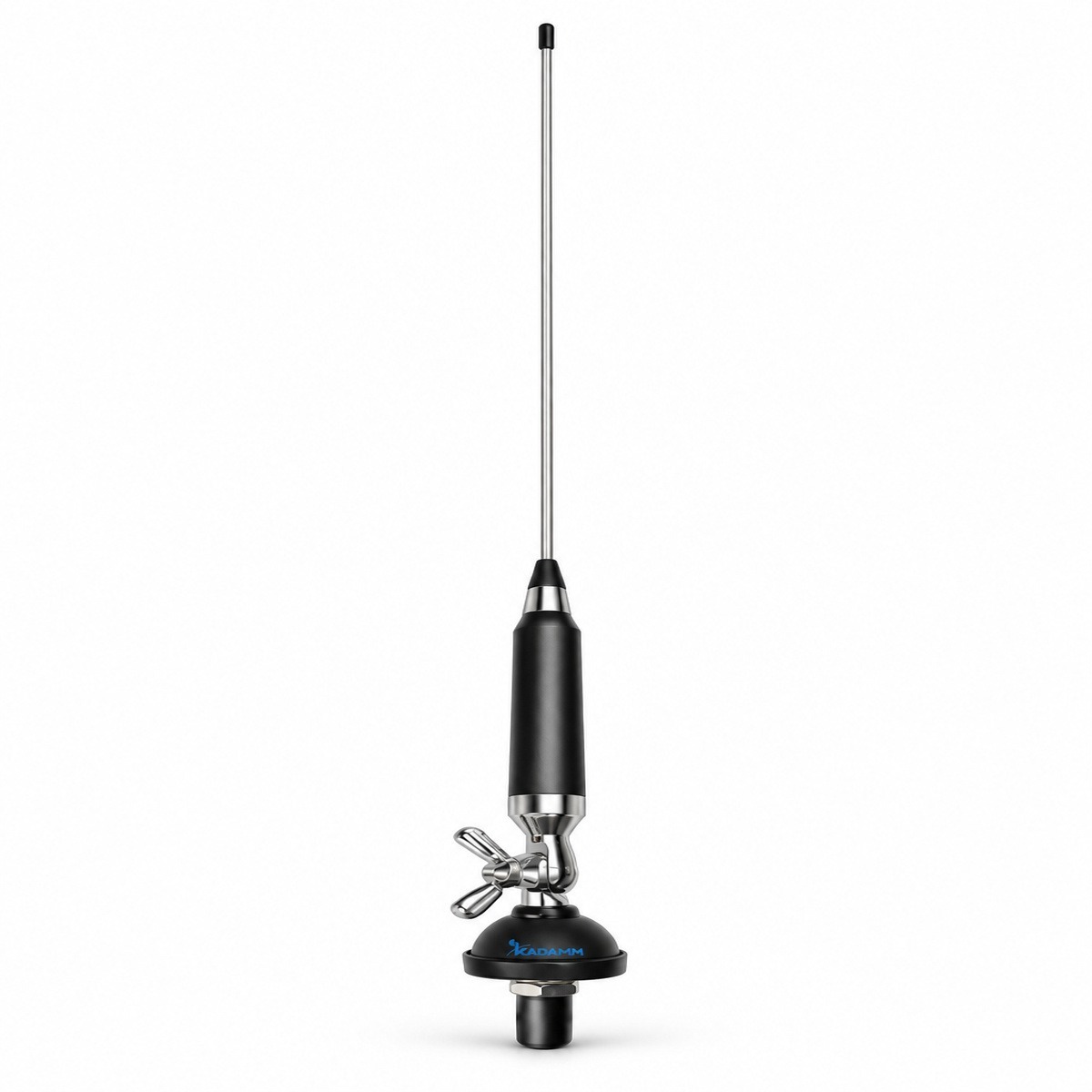

KADAMM AM-027 — автомобильная антенна диапазона 26–28 МГц. Антенну ставят на кузов транспортного средства: крышу автомобиля, кабину спецтехники, локомотив.
Штыревой автомобильной антенне нужна «земля» — металлическая поверхность под основанием: крыша достраивает излучатель до полного, и от её размера зависят согласование и диаграмма. Лучшее место — центр металлической крыши. На пластиковых и стеклянных поверхностях применяют антенны с собственным противовесом.
Крепление на магните — для временной установки и быстрой смены места; кабель заводят через уплотнитель двери. Для постоянной установки надёжнее врезное крепление или крепление на болт: лучше контакт с кузовом и герметичность.
Разъём — UHF. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM
- Полосы 26–28 МГц, у AM-4002 — 400–490 МГц
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 26–28 МГц, у AM-1502 — 136–174 МГц
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 26–28 МГц, у AM-1502-3 — 130–175 МГц
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу AM-027 с запасом по краям.
Значение AM-027 по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | по исполнению (см. таблицу «Исполнения») |
| Коэффициент усиления | по исполнению (см. таблицу «Исполнения») |
| КСВН | уточняйте у менеджера |
| Максимальная мощность | уточняйте у менеджера |
| Диаграмма направленности | уточняйте у менеджера |
Механические характеристики
| Параметр | Значение |
|---|---|
| Тип | автомобильная штыревая антенна |
| Разъём | по исполнению (см. таблицу «Исполнения») |
| Длина | по исполнению (см. таблицу «Исполнения») |
| Крепёж и кабель | уточняйте у менеджера |
| Рабочая температура | уточняйте у менеджера |
Исполнения
| Артикул | Диапазон | Усиление | Разъём | Длина | Исполнение |
|---|---|---|---|---|---|
| KADAMM AM-0272M | 27 МГц | 2 дБи | UHF (PL-259, вилка) | 740 мм | — |
| KADAMM AM-0272M-2 | 26–28 МГц | 2 дБи | UHF (PL-259, вилка) | 1125 мм | — |
| KADAMM AM-0272M-3 | 27 МГц | 2,0 дБи | UHF (PL-259, вилка) | 710 мм | пружина |
| KADAMM AM-0272M-4 | 27 МГц | 2,0 дБи | UHF (PL-259, вилка) | 740 ± 10 мм | на магнитном основании, пружина |
| KADAMM AM-0272M-5 | 27 МГц | 2,15 дБи | UHF (PL-259, вилка) | 650 мм | на магнитном основании |
| KADAMM AM-0274M | 26–28 МГц | 4 дБи | UHF (PL-259, вилка) | 1200 мм | на кронштейне |
| KADAMM AM-0274M-2 | 26–28 МГц | 4 дБи | UHF (PL-259, вилка) | 1500 мм | — |
| KADAMM AM-0274M-3 | 26–28 МГц | 4 дБи | UHF (PL-259, вилка) | 1400 мм | — |
| KADAMM AM-0274M-4 | 26–28 МГц | 4 дБи | UHF (PL-259, вилка) | 1400 мм | — |
| KADAMM AM-02718M | 27 МГц | 1,8 дБи | UHF (PL-259, вилка) | 670 мм | на магнитном основании |
| KADAMM AM-02725M | 26–28 МГц | 2,5 дБи | UHF (PL-259, вилка) | 310 мм | на магнитном основании |
| KADAMM AM-02725M-2 | 27 МГц | 2,5 дБи | UHF (PL-259, вилка) | 700 мм | пружина |
| KADAMM AM-02725M-3 | 27 МГц | 2,5 дБи | UHF (PL-259, вилка) | 750 мм | — |
| KADAMM AM-02725M-4 | 27 МГц | 2,5 дБи | UHF (PL-259, вилка) | 740 ± 10 мм | на магнитном основании |
Стандарты
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры AM-027 в таблицах выше.
- IEC 61169-29 — документ, на который ссылается техническое описание AM-027.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход AM-027 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 1,8 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 1,8 = 41,8 дБм, то есть около 15 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 27 МГц (середина полосы 26–28 МГц): L = 32,45 + 20·lg 27 + 20·lg 1 = 61,1 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 41,8 − 61,1 = −19,3 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Автомобильные антенны применяют для радиостанций, модемов и маршрутизаторов на транспорте, приёмников DAB, FM и ТВ, систем V2X — в зависимости от диапазона.
Перед заказом KADAMM AM-027 сверьте с проектом:
- Частоты оборудования — внутри 26–28 МГц
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- AM-027 ставят на крышу транспортного средства, как можно выше и дальше от других антенн.
- Разъёмы — по исполнению (см. таблицу «Исполнения»).
- Разъёмы AM-027 на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
- Корпус и крепление AM-027 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Антенна КАДАММ выбранного исполнения
Документация и поставка
Документы
Техописание и каталог
Техническое описание AM-027 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM AM-027 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора AM-027 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM AM-027 | KADAMM AM-4002 | KADAMM AM-1502 | KADAMM AM-1502-3 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 26–28 МГц | 400–490 МГц | 136–174 МГц | 130–175 МГц |
| Усиление | 1,8–4 дБи | 2,15 дБи | 2 дБи | 2 дБи |
| Луч по горизонтали | — | 360° | 360° | 360° |
| Поляризация | — | Вертикальная | Вертикальная | Вертикальная |
| Порты | — | — | 1 | 1 |
| Габариты | — | 190 мм | Ø36 × 540 мм | 320 мм |
| Масса | — | 0,07 кг | — | — |
| Страница | Эта модель | Открыть | Открыть | Открыть |
