KADAMM ADY-824-1880-12 — двухдиапазонная антенна Яги 824–960 / 1710–1880 МГц, 12 дБи, разъём N

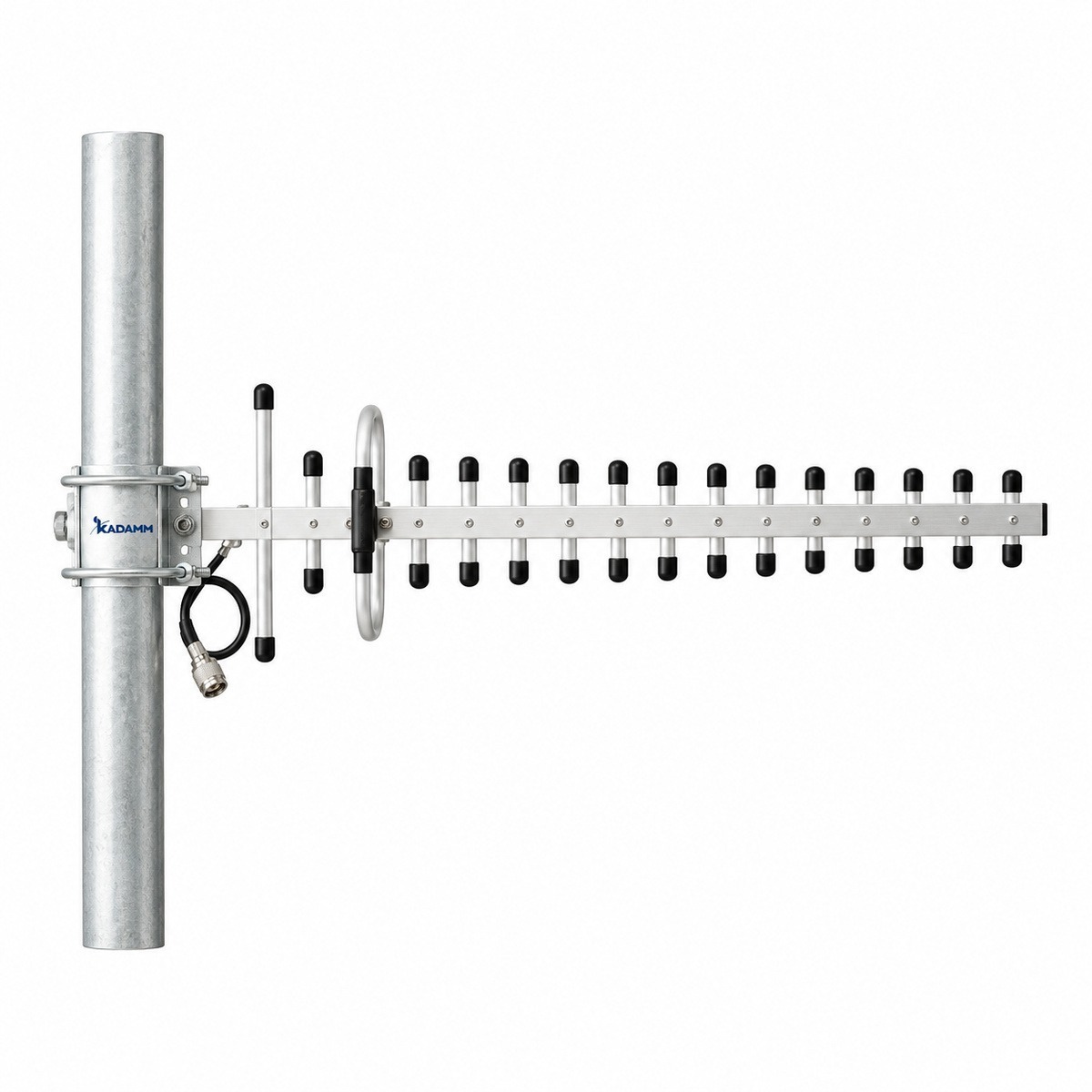

KADAMM ADY-824-1880-12 — директорная антенна (Яги) диапазона 824–960 / 1710–1880 МГц. Это антенна «волновой канал»: на общей траверсе стоят активный вибратор, рефлектор позади него и директоры впереди (элементов — 16). Директоры «подтягивают» излучение вперёд, рефлектор отражает его, и антенна работает как прожектор: чем больше директоров и длиннее траверса, тем уже луч и выше усиление — у этой модели 12 дБи в обеих полосах.

Ширина луча — 36° / 32°. Узкий луч даёт дальность и отсекает помехи с других направлений, но требует аккуратного наведения на корреспондента.

Отношение вперёд/назад — ≥ 16 дБ: насколько слабее антенна принимает сигнал с тыла. Это важно, когда за спиной антенны работают другие станции или стоит сервисная антенна репитера.

Пример расчёта: на 892 МГц потери в свободном пространстве на 10 км — 32,45 + 20·lg 892 + 20·lg 10 ≈ 111,5 дБ. Антенна с усилением 12 дБи сокращает их на 12 дБ по сравнению с изотропным излучателем; при мощности передатчика 37 дБм (5 Вт) и потерях в кабеле 3 дБ уровень на входе приёмника с такой же антенной на другом конце — около −56,5 дБм. Реальная трасса добавляет потери на рельеф, застройку и растительность.

Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН не более 2; допустимая мощность 100 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.

Конструкция и условия работы: размеры 800 × 180 × 54 мм; масса 0,43 кг; крепление: U-образный хомут на трубу; предельная скорость ветра 60 м/с; рабочая температура −40…+60 °C.

Разъём — N. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.

• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры ADY-824-1880-12 в таблицах выше.
• IEC 61169-16 — присоединительные размеры разъёмов N; у ADY-824-1880-12 — N, розетка (другие — по заказу).

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход ADY-824-1880-12 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 12 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 12 = 52 дБм, то есть около 158 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 892 МГц (середина полосы 824–960 МГц): L = 32,45 + 20·lg 892 + 20·lg 1 = 91,5 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 52 − 91,5 = −39,5 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.

Антенны Яги применяют для связи с удалённой базовой станцией или ретранслятором, как донорские антенны репитеров, для радиоканалов телеметрии и приёма на краю зоны покрытия.

Сети и службы в полосах ADY-824-1880-12:

Перед заказом KADAMM ADY-824-1880-12 сверьте с проектом:

• Частоты оборудования — внутри 824–960 и 1710–1880 МГц
• Мощность на порт — не выше 100 Вт
• Опора и крепление — U-образный хомут на трубу
• Климат площадки — в пределах −40…+60 °C

• Крепление ADY-824-1880-12 — U-образный хомут на трубу.
• ADY-824-1880-12 направляют на обслуживаемую зону или на станцию на другом конце линии; точную юстировку делают по уровню сигнала.
• Разъёмы — N, розетка (другие — по заказу).
• Уличные соединения ADY-824-1880-12 после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
• Корпус и крепление ADY-824-1880-12 включают в контур заземления и молниезащиты опоры по проекту; грозозащита — заземление по постоянному току.
