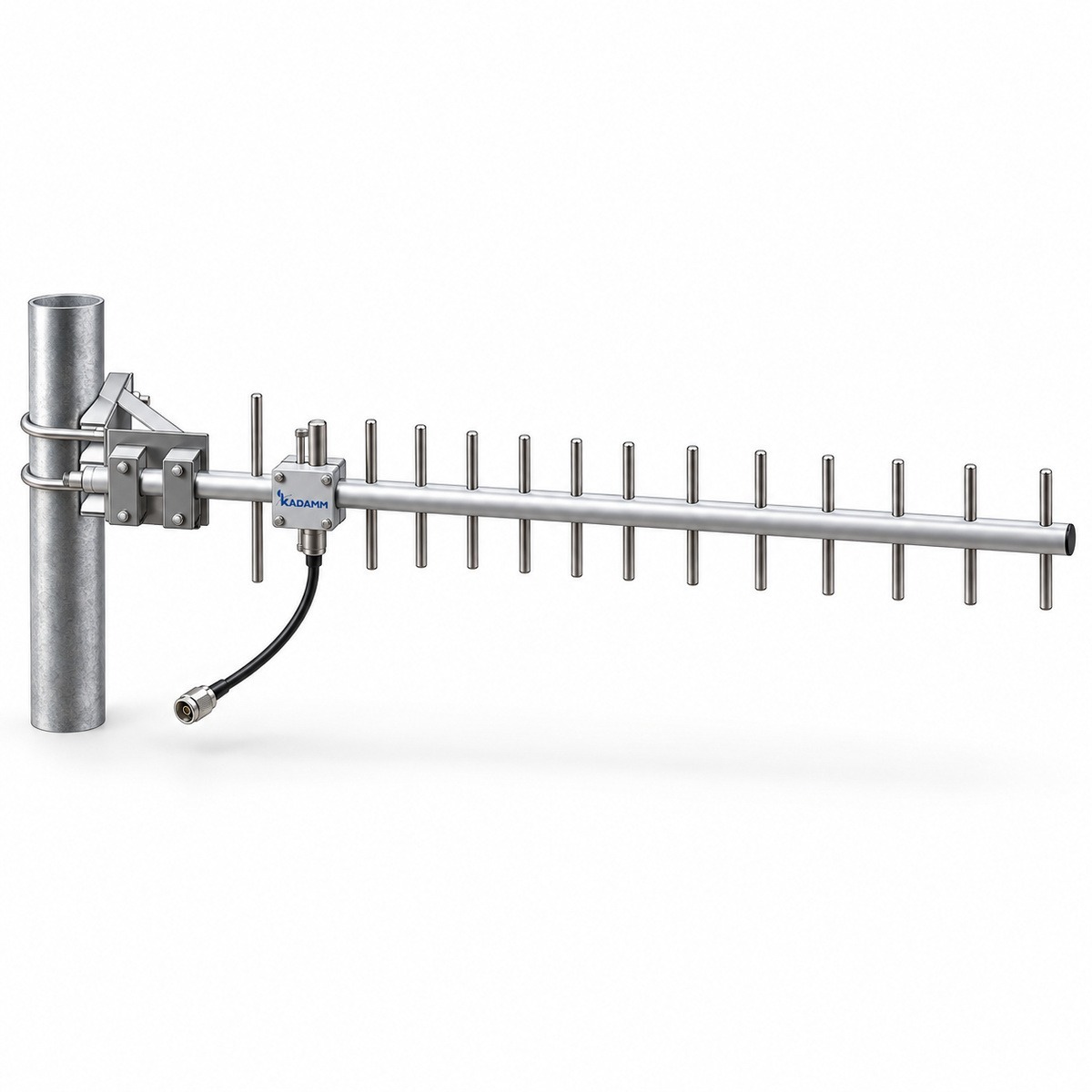

KADAMM ADY-769-869-12 — антенна Яги 769–869 МГц (868 МГц), 12 дБи

KADAMM ADY-769-869-12 — директорная антенна (Яги) диапазона 769–869 МГц. Это антенна «волновой канал»: на общей траверсе стоят активный вибратор, рефлектор позади него и директоры впереди. Директоры «подтягивают» излучение вперёд, рефлектор отражает его, и антенна работает как прожектор: чем больше директоров и длиннее траверса, тем уже луч и выше усиление — у этой модели 12 дБи.

Ширина луча — 35° по горизонтали, 32° по вертикали. Узкий луч даёт дальность и отсекает помехи с других направлений, но требует аккуратного наведения на корреспондента.

Отношение вперёд/назад — 16 дБ: насколько слабее антенна принимает сигнал с тыла. Это важно, когда за спиной антенны работают другие станции или стоит сервисная антенна репитера.

Поляризацию задают при монтаже поворотом траверсы: элементы вертикально — вертикальная поляризация, как у большинства систем подвижной связи; горизонтально — горизонтальная. На обоих концах линии поляризации должны совпадать, иначе теряются десятки децибел.

Пример расчёта: на 819 МГц потери в свободном пространстве на 10 км — 32,45 + 20·lg 819 + 20·lg 10 ≈ 110,7 дБ. Антенна с усилением 12 дБи сокращает их на 12 дБ по сравнению с изотропным излучателем; при мощности передатчика 37 дБм (5 Вт) и потерях в кабеле 3 дБ уровень на входе приёмника с такой же антенной на другом конце — около −55,7 дБм. Реальная трасса добавляет потери на рельеф, застройку и растительность.

Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН не более 2,0; допустимая мощность 300 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.

Конструкция и условия работы: размеры 1380 × 201 мм; масса 2,75 кг; крепление: Ø45–75 мм; предельная скорость ветра 60 м/с; рабочая температура −40…+70 °C.

Разъём — 1×N, расположение — снизу. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.

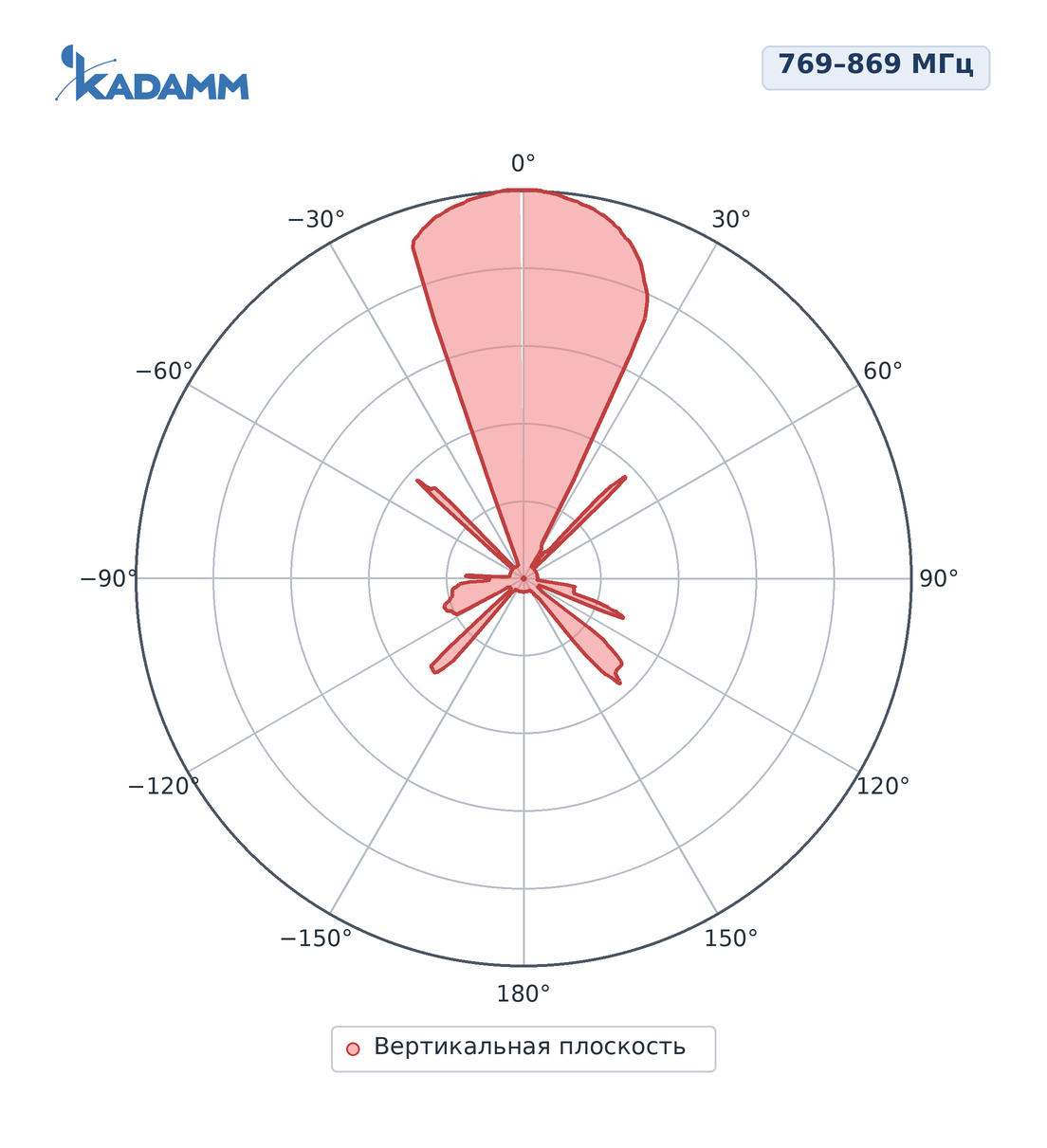

769–869 МГц, вертикальная плоскостьПо вертикали 32°, усиление в максимуме 12 дБи, задний лепесток ниже главного не менее чем на 16 дБ.

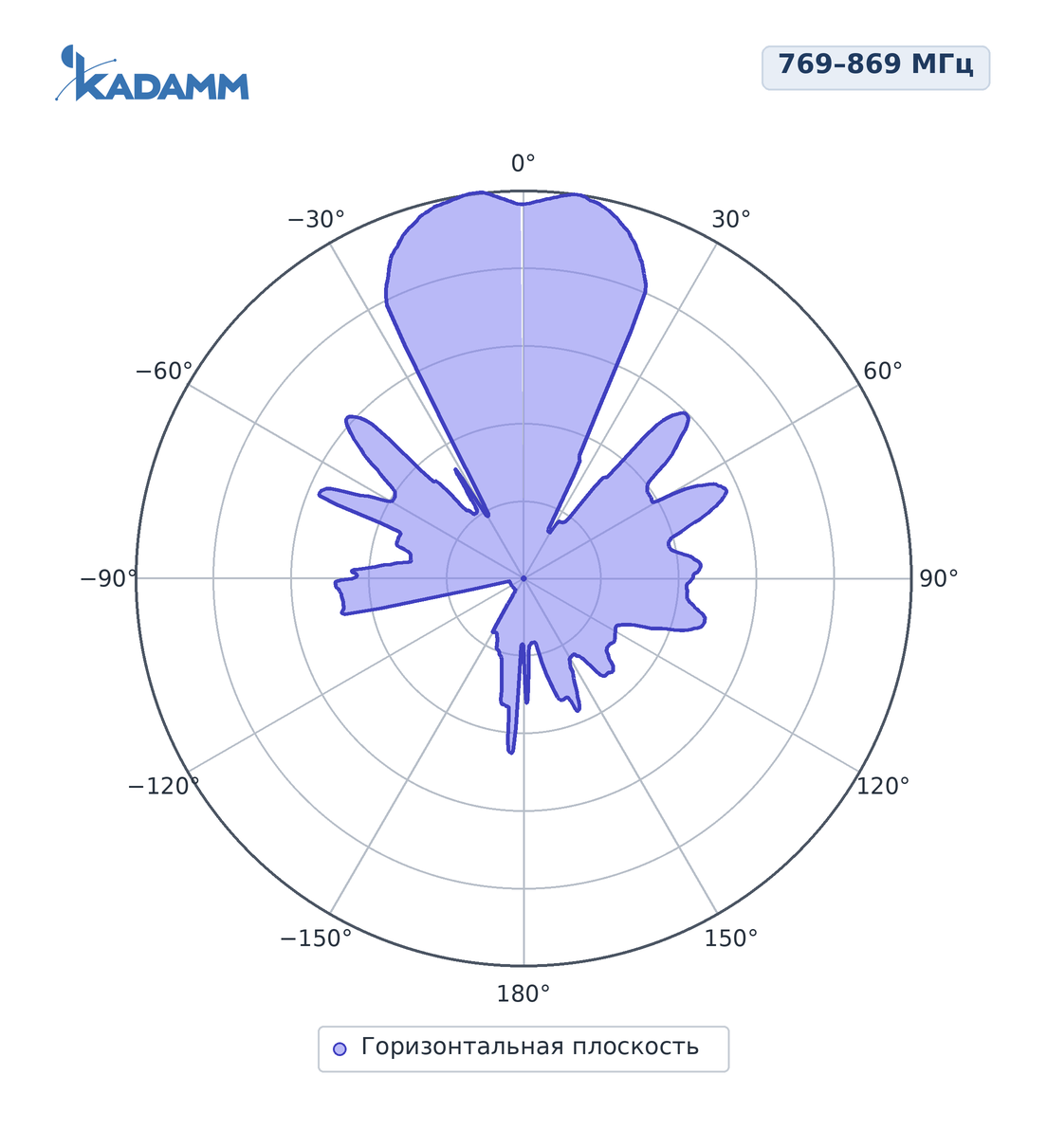

769–869 МГц, горизонтальная плоскостьГлавный лепесток по горизонтали 35°, усиление в максимуме 12 дБи, задний лепесток ниже главного не менее чем на 16 дБ.

Ширина главного лепестка по уровню половинной мощности по горизонтали — 35°; по вертикали — 32°. Задний лепесток ослаблен не менее чем на 16 дБ относительно главного.

• IEC 61169-16 — присоединительные размеры разъёмов N; у ADY-769-869-12 — розетка N (IEC 61169-16).
• 3GPP TS 36.101 и 38.101-1 — полосы ADY-769-869-12 покрывают 1 диапазон — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры ADY-769-869-12 в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход ADY-769-869-12 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 12 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 12 = 52 дБм, то есть около 158 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 819 МГц (середина полосы 769–869 МГц): L = 32,45 + 20·lg 819 + 20·lg 1 = 90,7 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 52 − 90,7 = −38,7 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.

Антенны Яги применяют для связи с удалённой базовой станцией или ретранслятором, как донорские антенны репитеров, для радиоканалов телеметрии и приёма на краю зоны покрытия.

Сети и службы в полосах ADY-769-869-12:

Перед заказом KADAMM ADY-769-869-12 сверьте с проектом:

• Частоты оборудования — внутри 769–869 МГц
• Мощность на порт — не выше 300 Вт
• Разъёмы — 1×N
• Опора и крепление — на трубу Ø45–75 мм
• Климат площадки — в пределах −40…+70 °C

• Крепление ADY-769-869-12 — на трубу Ø45–75 мм.
• ADY-769-869-12 направляют на обслуживаемую зону или на станцию на другом конце линии; точную юстировку делают по уровню сигнала.
• Разъёмы — розетка N (IEC 61169-16), выведены снизу.
• Разъёмы ADY-769-869-12 на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
• Корпус и крепление ADY-769-869-12 включают в контур заземления и молниезащиты опоры по проекту.
