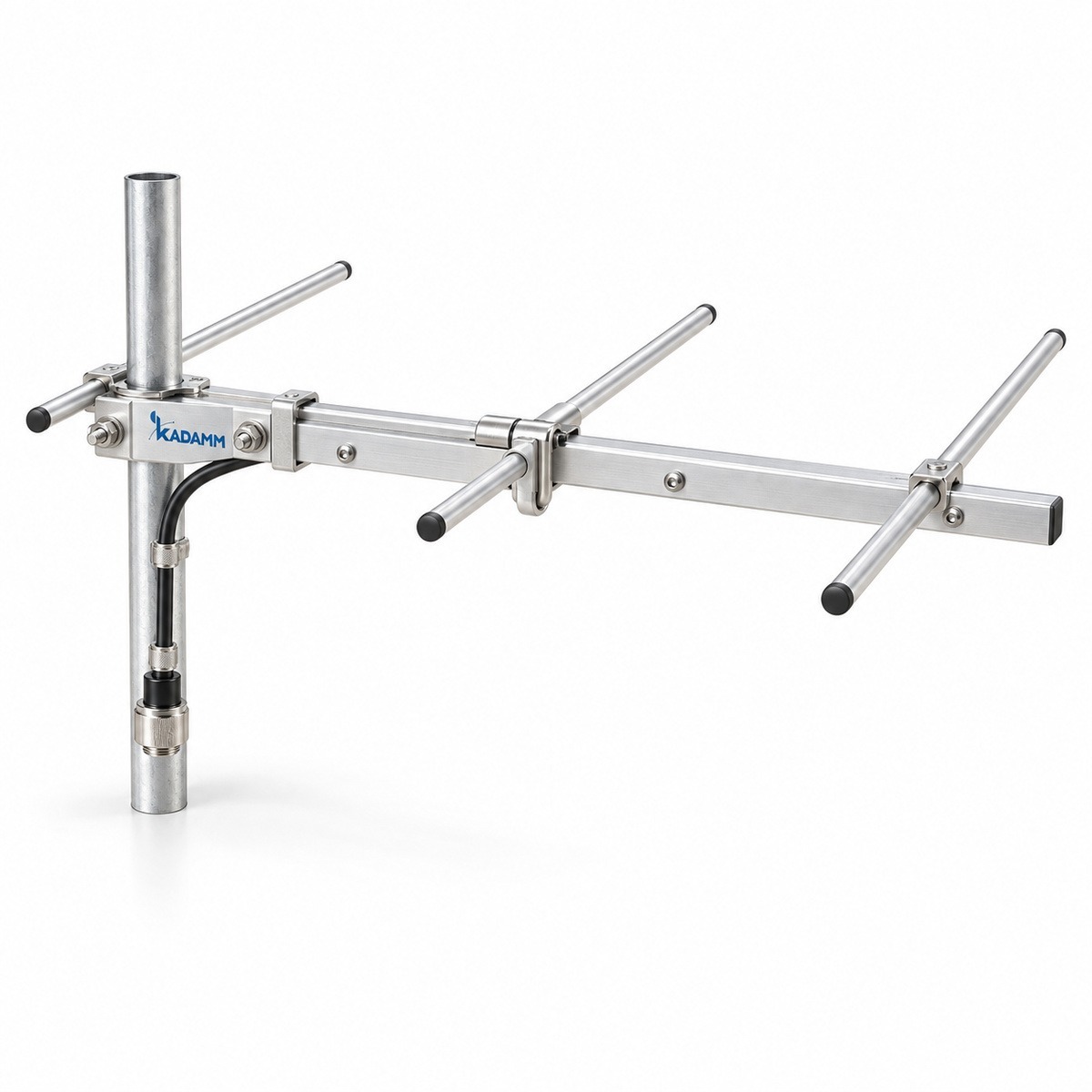

KADAMM ADY-646-718-7 — антенна Яги 646–718 МГц, 7 дБи

KADAMM ADY-646-718-7 — директорная антенна (Яги) диапазона 646–718 МГц. Это антенна «волновой канал»: на общей траверсе стоят активный вибратор, рефлектор позади него и директоры впереди. Директоры «подтягивают» излучение вперёд, рефлектор отражает его, и антенна работает как прожектор: чем больше директоров и длиннее траверса, тем уже луч и выше усиление — у этой модели 7 дБи.

Ширина луча — 110° по горизонтали, 65° по вертикали. Узкий луч даёт дальность и отсекает помехи с других направлений, но требует аккуратного наведения на корреспондента.

Отношение вперёд/назад — ≥14 дБ: насколько слабее антенна принимает сигнал с тыла. Это важно, когда за спиной антенны работают другие станции или стоит сервисная антенна репитера.

Пример расчёта: на 682 МГц потери в свободном пространстве на 10 км — 32,45 + 20·lg 682 + 20·lg 10 ≈ 109,1 дБ. Антенна с усилением 7 дБи сокращает их на 7 дБ по сравнению с изотропным излучателем; при мощности передатчика 37 дБм (5 Вт) и потерях в кабеле 3 дБ уровень на входе приёмника с такой же антенной на другом конце — около −64,1 дБм. Реальная трасса добавляет потери на рельеф, застройку и растительность.

Электрические параметры тракта: волновое сопротивление 75 Ом; КСВН не более 1,5; допустимая мощность 50 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.

Конструкция и условия работы: размеры 315 мм; масса 0,2 кг; крепление: Ø40–50 мм.

Разъём — 1×F. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.

• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры ADY-646-718-7 в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход ADY-646-718-7 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 7 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 7 = 47 дБм, то есть около 50 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 682 МГц (середина полосы 646–718 МГц): L = 32,45 + 20·lg 682 + 20·lg 1 = 89,1 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 47 − 89,1 = −42,1 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.

Антенны Яги применяют для связи с удалённой базовой станцией или ретранслятором, как донорские антенны репитеров, для радиоканалов телеметрии и приёма на краю зоны покрытия.

Перед заказом KADAMM ADY-646-718-7 сверьте с проектом:

• Частоты оборудования — внутри 646–718 МГц
• Мощность на порт — не выше 50 Вт
• Разъёмы — 1×F
• Опора и крепление — на трубу Ø40–50 мм

• Крепление ADY-646-718-7 — на трубу Ø40–50 мм.
• ADY-646-718-7 направляют на обслуживаемую зону или на станцию на другом конце линии; точную юстировку делают по уровню сигнала.
• Разъёмы — вилка F или по заказу.
• Разъёмы ADY-646-718-7 на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
• Корпус и крепление ADY-646-718-7 включают в контур заземления и молниезащиты опоры по проекту; грозозащита — заземление по постоянному току.
